Автоматический дисковый отрезной станок CYCLONE 100
Краткие характеристики
Артикул
CYCLONE 100
| Скорость отрезного диска, м/мин | 40-210 |
| Высота рабочего стола, мм | 950 |
| Размер отрезного диска (Отрезной диск с твердосплавными зубьями), мм | Ø360x2,6 |
| Скорость сервомотора каретки тисков отрезанной заготовки (опция), об/мин | 2000 |
| Мощность сервомотора каретки тисков отрезанной заготовки (опция), кВт | 0,4 |
| Скорость сервомотора каретки тисков главной подачи, об/мин | 2000 |
| Мощность сервомотора каретки тисков главной подачи, кВт | 0,4 |
| Скорость сервомотора дисковой пилы (с тормозом), об/мин | 2000 |
| Мощность сервомотора дисковой пилы (с тормозом), кВт | 1,5 |
| Мощность двигателя конвейера, кВт | 0,37 |
| Скорость двигателя щетки очистки диска, об/мин | 2000 |
| Крутящий момент двигателя щетки очистки диска, Нм | 4,6 |
| Ход каретки тисков отрезанной заготовки (ШВП) - опция, мм | 20 |
| Ход каретки тисков главной подачи (ШВП), мм | 750 |
| Мощность главного двигателя, кВт | 15 |
| Мощность двигателя гидростанции, кВт | 1,5 |
| Вес, кг | 3600 |
| Габаритные размеры (ДxШxВ), мм | 1500x2700x1770 |
| Габаритные размеры c учетом загрузочного стола (ДxШxВ), мм | 7520x2700x1770 |
Модели серии
Все товары
Конструктив
Автоматический дисковый отрезной станок CYCLONE 100 - высокопроизводительный автоматический дисковый отрезной станок, предназначенный для точной и быстрой резки металлопроката. Оснащён мощным главным двигателем (15 кВт), гидравлическими зажимами, сервоприводами подачи и дисковой пилы, а также системой автоматической смазки и охлаждения зоны резания.
Параметры резки
| Заготовка | Ø 360 |
| ∅ | 15-100 мм |
| ■ | 15-90 мм |
Стандартная комплектация

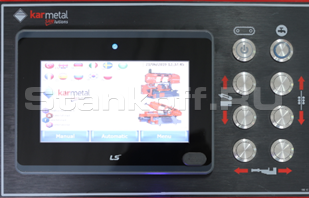

7” HMI Сенсорный контрольный экран
• Ручной, автоматический и интеллектуальный режим работы
• 50 различных программ работы
• Вся информация о работе на экране
• Все сигналы ошибок на экране
• 50 различных программ работы
• Вся информация о работе на экране
• Все сигналы ошибок на экране
Сервопривод движения отрезного диска
• Линейное перемещение с помощью шариковинтовой пары и линейных направляющих
• Регулировка скорости в диапазоне от 1 до 10.000 мм/мин
• Полный контроль давления резания
• Регулировка скорости в диапазоне от 1 до 10.000 мм/мин
• Полный контроль давления резания
Сервопривод основных подающих тисков
• Задние (основные подающие) тиски с сервомотором, ход которых составляет 1200 мм.
• Как задние (основные подающие), так и передние тиски имеют диаметр около 20 мм.
• После завершения резки задние тиски перемещаются в противоположном направлении от лезвия, чтобы избежать трения лезвия о торец заготовки.
• Как задние (основные подающие), так и передние тиски имеют диаметр около 20 мм.
• После завершения резки задние тиски перемещаются в противоположном направлении от лезвия, чтобы избежать трения лезвия о торец заготовки.
Гидравлические передние и задние (основные подающие) тиски зажима материала
• Обе пары тисков на станке гидравлические.
• Передние тиски оснащены реле давления, при разомкнутых передних тисках распиловка невозможна.
• Во время подачи материала в зону резания, рабочий стол приподнимается, во избежание упора в рабочий стол.
• Передние тиски оснащены реле давления, при разомкнутых передних тисках распиловка невозможна.
• Во время подачи материала в зону резания, рабочий стол приподнимается, во избежание упора в рабочий стол.
Минеральное литье основания станка
Основание станка заполнено специально разработанным минеральным литьем. Минеральное литье в 80 раз лучше поглощает вибрацию, чем стальное.
Регулировка давления в тисках
Давление в задних (основных подающих) и передних тисках можно регулировать с помощью гидравлической панели управления.
Конвейер для стружки
• Регулирование скорости осуществляется с помощью инвертора
• Внешняя сигнальная лампа о неисправностях на конвейере
• Простая регулировка периодичности включения и продолжительности работы
• Внешняя сигнальная лампа о неисправностях на конвейере
• Простая регулировка периодичности включения и продолжительности работы
Система щеток для очистки диска
• На станке установлены две щетки. Одна из них моторизованная, а другая приводится в движение от диска
• Скорость вращения моторизованной щетки достигает 2000 оборотов в минуту
• Скорость вращения щетки регулируется инвертором в зависимости от скорости вращения лезвия
• Скорость вращения моторизованной щетки достигает 2000 оборотов в минуту
• Скорость вращения щетки регулируется инвертором в зависимости от скорости вращения лезвия
Автоматическая смазка
Автоматическая периодическая смазка направляющих перемещения каретки подающей, тисков и диска отрезного.
Автоматический сепаратор отходов
При загрузке нового материала на станок передние и задние отходы отделяются с помощью сепаратора.
6 метровый автоматический накопитель материала
Длина 6 метров, ширина 120 см. Зона хранения магазина с автоматической загрузкой на рабочий стол.
Смазка и охлаждение масляным туманом
Отрезной диск Ø360 мм
Дополнительные опции
Стол для выгрузки отрезанной заготовки
Вместо свободного падения нарезанные материалы извлекаются из машины с помощью конвейера, который направляет их на стол. Эта система особенно эффективна для материалов с большой длиной резки.

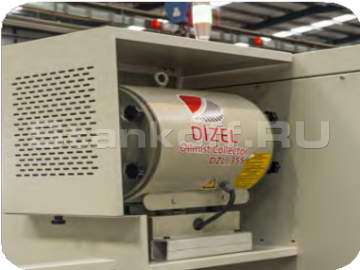

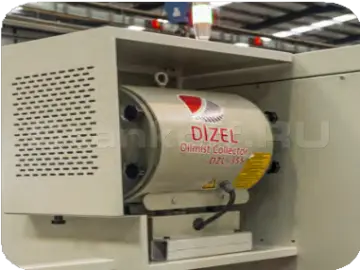

Система вытяжки масляного тумана
3-е тиски
При установке на передней панели машины размер необрабатываемого остатка уменьшается до 20 мм.
Специальный накопитель
Специальный накопитель, в который можно загрузить больше материала по сравнению со стандартным накопителем.
Характеристики
| Скорость отрезного диска, м/мин | 40-210 |
| Высота рабочего стола, мм | 950 |
| Размер отрезного диска (Отрезной диск с твердосплавными зубьями), мм | Ø360x2,6 |
| Скорость сервомотора каретки тисков отрезанной заготовки (опция), об/мин | 2000 |
| Мощность сервомотора каретки тисков отрезанной заготовки (опция), кВт | 0,4 |
| Скорость сервомотора каретки тисков главной подачи, об/мин | 2000 |
| Мощность сервомотора каретки тисков главной подачи, кВт | 0,4 |
| Скорость сервомотора дисковой пилы (с тормозом), об/мин | 2000 |
| Мощность сервомотора дисковой пилы (с тормозом), кВт | 1,5 |
| Мощность двигателя конвейера, кВт | 0,37 |
| Скорость двигателя щетки очистки диска, об/мин | 2000 |
| Крутящий момент двигателя щетки очистки диска, Нм | 4,6 |
| Ход каретки тисков отрезанной заготовки (ШВП) - опция, мм | 20 |
| Ход каретки тисков главной подачи (ШВП), мм | 750 |
| Мощность главного двигателя, кВт | 15 |
| Мощность двигателя гидростанции, кВт | 1,5 |
| Вес, кг | 3600 |
| Габаритные размеры (ДxШxВ), мм | 1500x2700x1770 |
| Габаритные размеры c учетом загрузочного стола (ДxШxВ), мм | 7520x2700x1770 |
