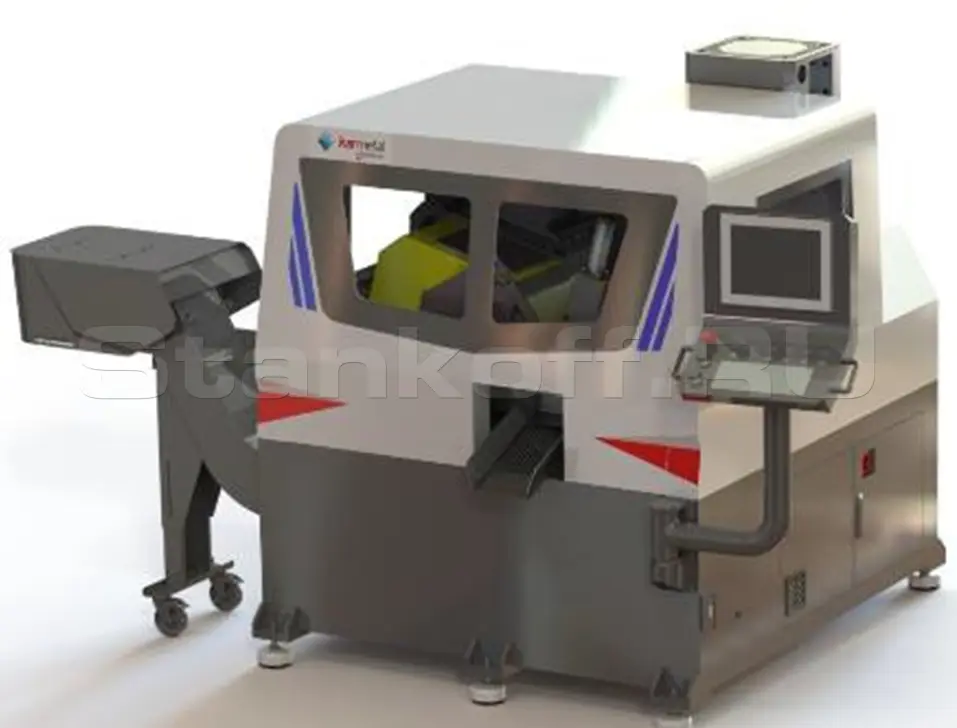

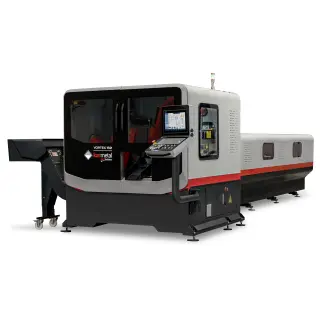

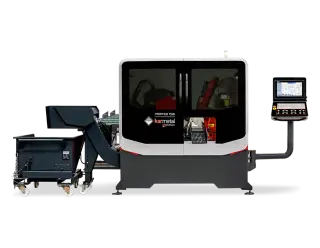

Автономный дисковый отрезной станок VORTEX 150

/ 4

Сравнить Вопросы

Краткие характеристики

Высота рабочего стола, мм	950
Ход каретки тисков отрезанной заготовки (ШВП опция), мм	20
Ход каретки тисков главной подачи (ШВП), мм	1200
Размер отрезного диска (с твердосплавными зубьями), мм	Ø460х2,7 – Ø460х3/5
Скорость отрезного диска, об/мин	20-220
Скорость двигателя щетки очистки диска, об/мин	2000
Скорость сервомотора дисковой пилы, об/мин	2000
Скорость сервомотора каретки тисков главной подачи, об/мин	3000
Скорость сервомотора каретки тисков отрезанной заготовки (опция), об/мин	3000
Мощность главного двигателя, кВт	19
Мощность двигателя конвейера, кВт	0,37
Мощность двигателя гидростанции, кВт	4
Мощность сервомотора каретки тисков главной подачи, кВт	0,75
Мощность сервомотора дисковой пилы, кВт	3,5
Мощность сервомотора каретки тисков отрезанной заготовки (опция), кВт	0,75
Крутящий момент главного двигателя, Нм	1200
Крутящий момент двигателя щетки очистки диска, Нм	4,6
Габаритные размеры (ДxШxВ), мм	2200x3000x2035
Габаритные размеры (ДxШxВ с учетом загрузочного стола), мм	8070x3000x2035
Вес, кг	4200
Вес (с учетом загрузочного стола), кг	5600

Все характеристики

Модели серии

VORTEX 100

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Описание

Автономный дисковый отрезной станок VORTEX 150 является высокопроизводительным автономным отрезным станком. Он разработан с использованием эргономичных деталей и технических решений, разработанных с учетом безопасности и комфорта для пользователя. Его динамичный и инновационный дизайн символизирует высокую скорость и безупречную технологию резки. Станок оснащен 15-дюймовым промышленным компьютером, который можно подключить по локальной сети и Wi-Fi. Интеллектуальная система распиловки (IPS) позволяет использовать 6 различных режимов работы. VORTEX имеет библиотеку из 13 000 различных материалов, классифицированных по 6 различным стандартам в интеллектуальной системе резки.

Данный станок имеет возможность настраивать все параметры резания в зависимости от типа материала, состояния термообработки, размера материала, типа лезвия и количества зубьев. Таким образом, все параметры станка автоматически регулируются в соответствии с разрезаемым материалом. Возможность точной резки обеспечивается линейными направляющими. Кроме того, корпус, выполнен из специального литья, что позволяет снизить вибрацию и обеспечить безупречную резку. Его главный двигатель с высоким крутящим моментом предотвращает потерю крутящего момента при низкой или высокой частоте. VORTEX предоставляет своим пользователям беспрецедентную скорость.

Параметры резки

Заготовка	Ø 460	Ø 480
∅	20-150 мм	20-160 мм
■	20-120 мм	20-130 мм

Конструктивные особенности

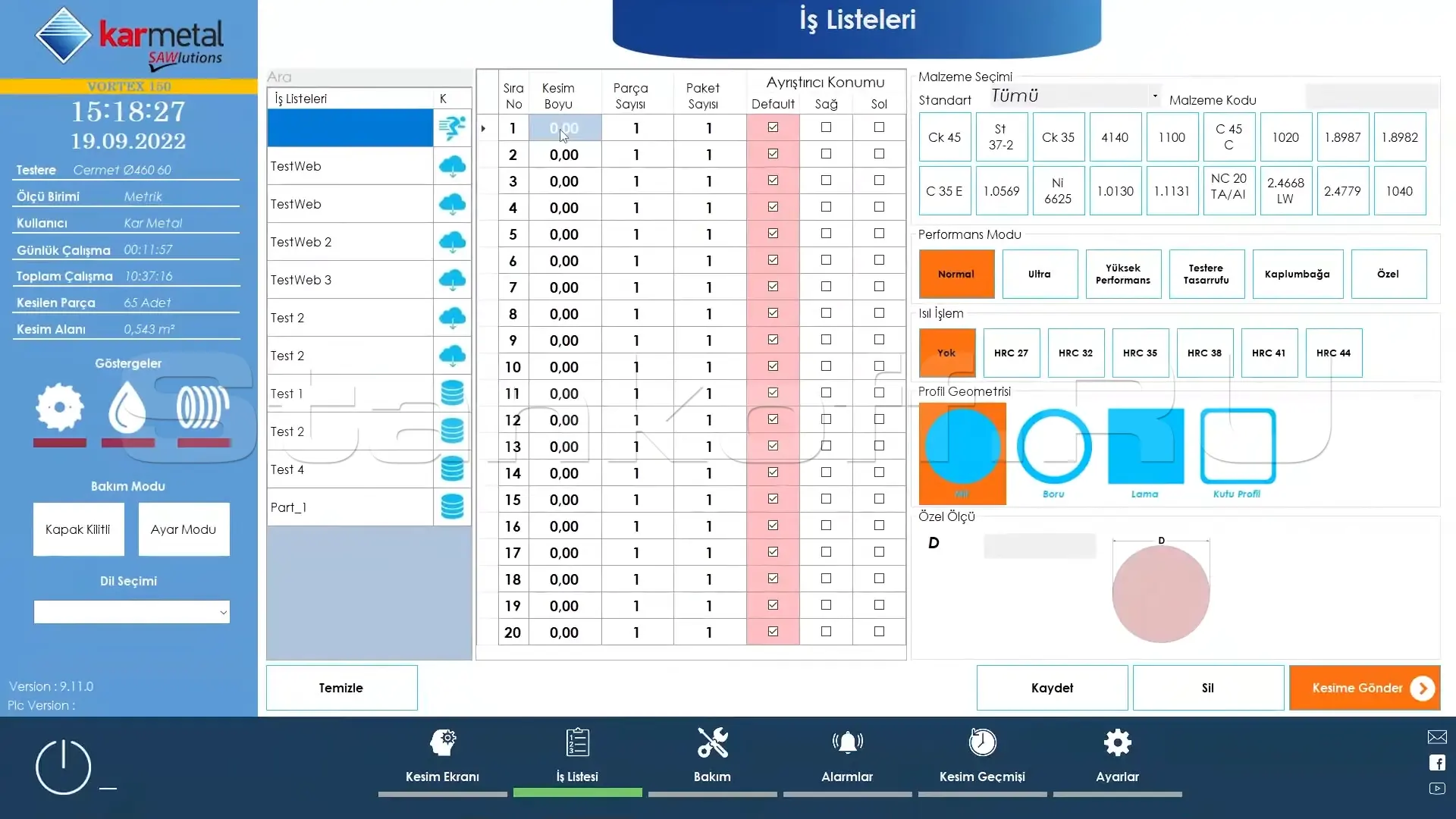

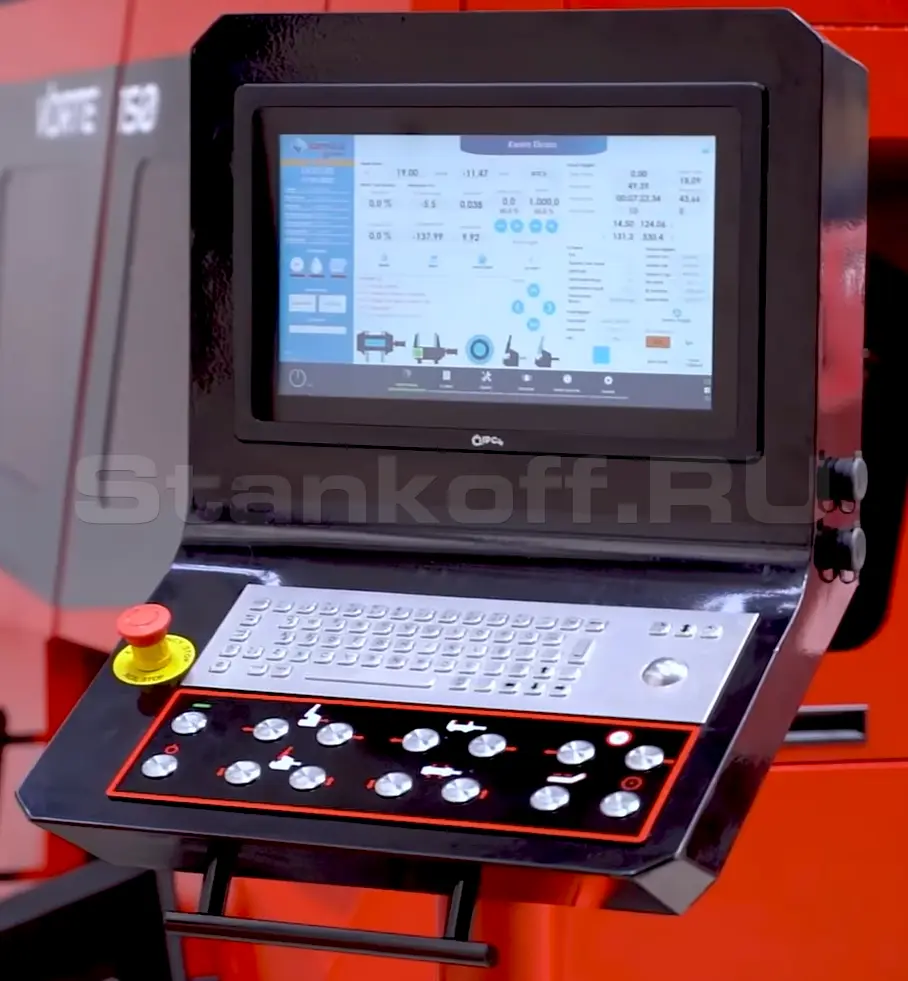

15-дюймовый промышленный ПК

• Только интеллектуальный режим пиления;
• Запись всех данных резки и возможность экспорта этих данных;
• Определение авторизации пользователя;
• Экран информации о резке;
• Возможность импорта рабочего списка с ПК или мобильных устройств;
• Связь через локальную сеть или Wi-Fi;
• Доступ через мобильное приложение.

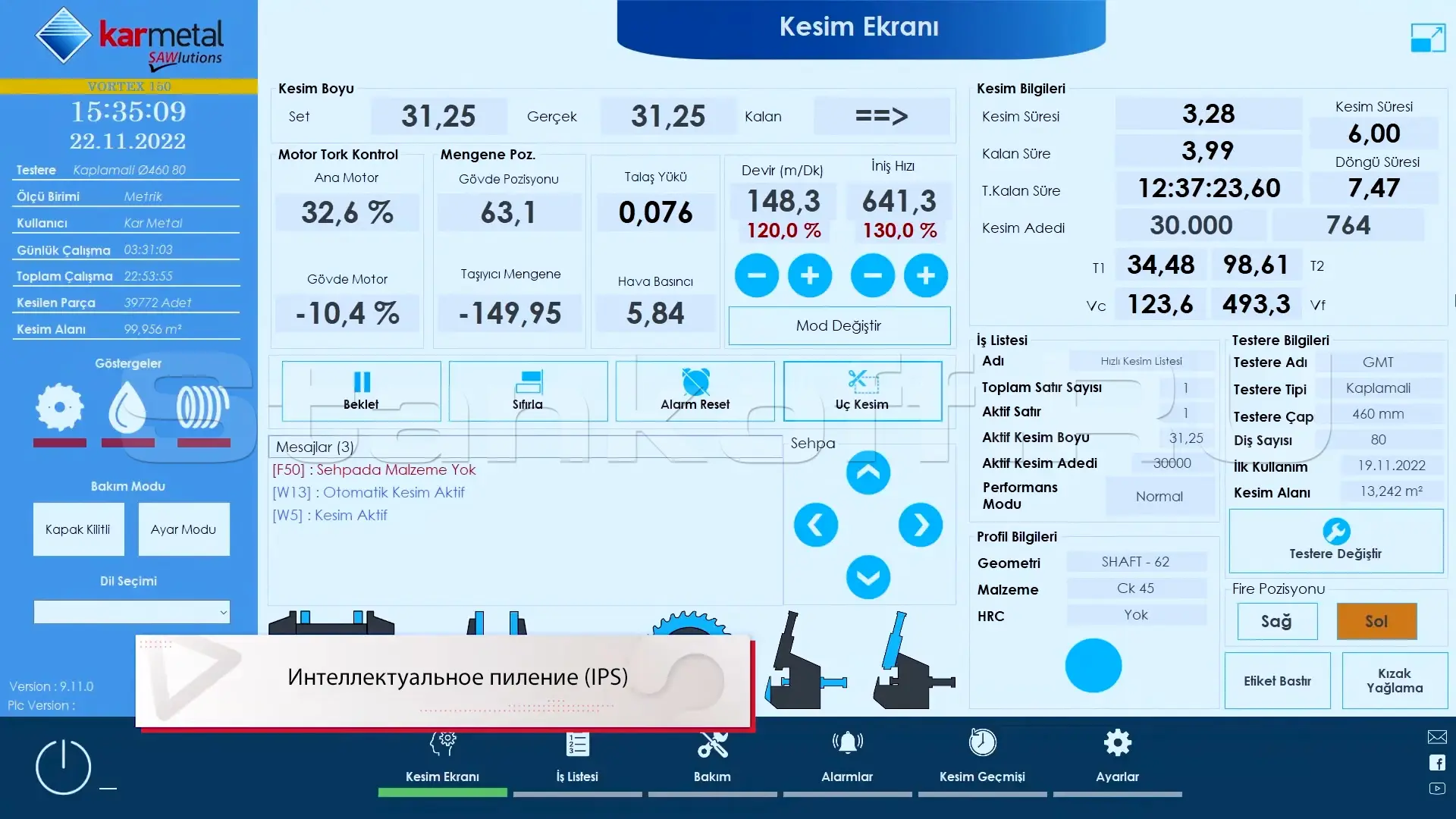

Интеллектуальное пиление (IPS)

• 13 000 различных предопределенных материалов;
• Материалы перечислены в 6 различных стандартах;
• 6 различных режимов производительности пиления (нормальный, сохранение полотна, низкая скорость резания, высокая производительность, очень высокая производительность, свой режим);
• Определение термообработанного материала;
• Автоматический выбор наиболее подходящих параметров резки в зависимости от канала резки, марки материала, термической обработки, распила режим, тип пилы и TPI пилы в соответствии с предопределенными параметрами в базе данных;
• Точный расчет точек начала/конца пиления.

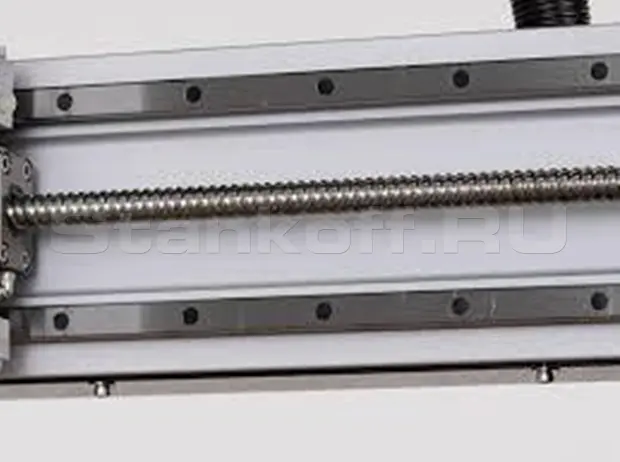

Сервоуправляемое движение

• Линейное движение с шарико-винтовой передачей и линейными направляющими;
• Регулировка скорости от 1 до 10 000 мм/мин;
• Полный контроль над давлением резки.

Минеральное литье

• Основание машины заполнено специально разработанным минеральным литьем. Минеральное литье в 80 раз лучше гасит вибрации по сравнению со сталью.

Покрытие

• Элегантный дизайн. Совместимость с международными нормами безопасности (2-контактное защитное реле и т. д.)
• Шумо- и пароизоляция

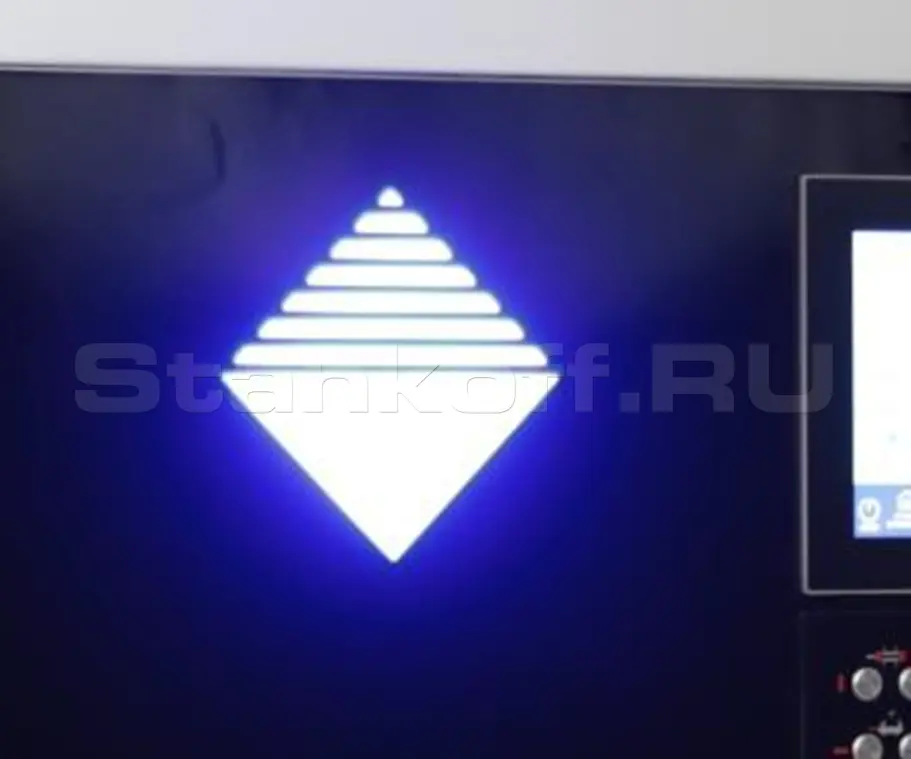

7-цветный светодиодный дисплей

• Синий в режиме ожидания;
• Зеленый во время работы;
• Красный пока не пригоден для эксплуатации;
• Желтый, пока есть предупреждение во время работы;
• Мигает красным, когда работа прервана из-за аварийного сигнала во время работы;
• Мигает зеленым, когда операция завершена;
• В верхней части машины также есть еще один дисплей.

Главный двигатель с высоким крутящим моментом

• Мощность 19кВт;
• Отсутствие потери крутящего момента ни на низкой, ни на высокой частоте;
• Работа с замкнутым контуром (благодаря включенному энкодеру) обеспечивает полный контроль крутящего момента;
• Высокоэффективный инвертор Mitsubishi;
• Внешний вентилятор охлаждающей жидкости;
• Возможность пиления в диапазоне 20-220 об/мин без потери крутящего момента.

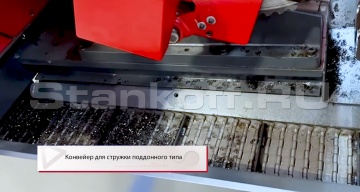

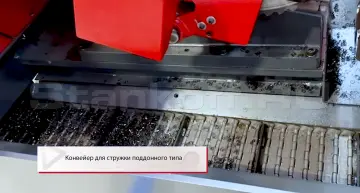

Конвейер для стружки поддонного типа

• Регулировка скорости через частотный преобразователь;
• Внешняя сигнальная лампа для неисправностей на конвейере;
• Простая настройка частоты и продолжительности работы.

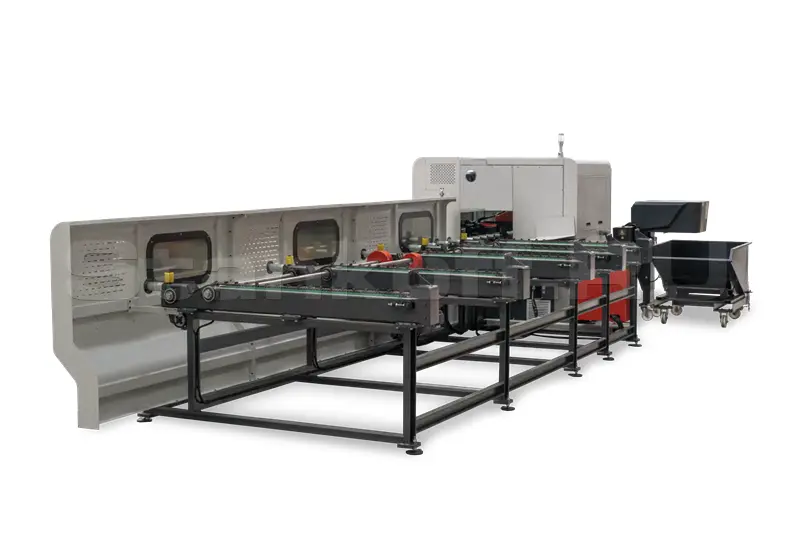

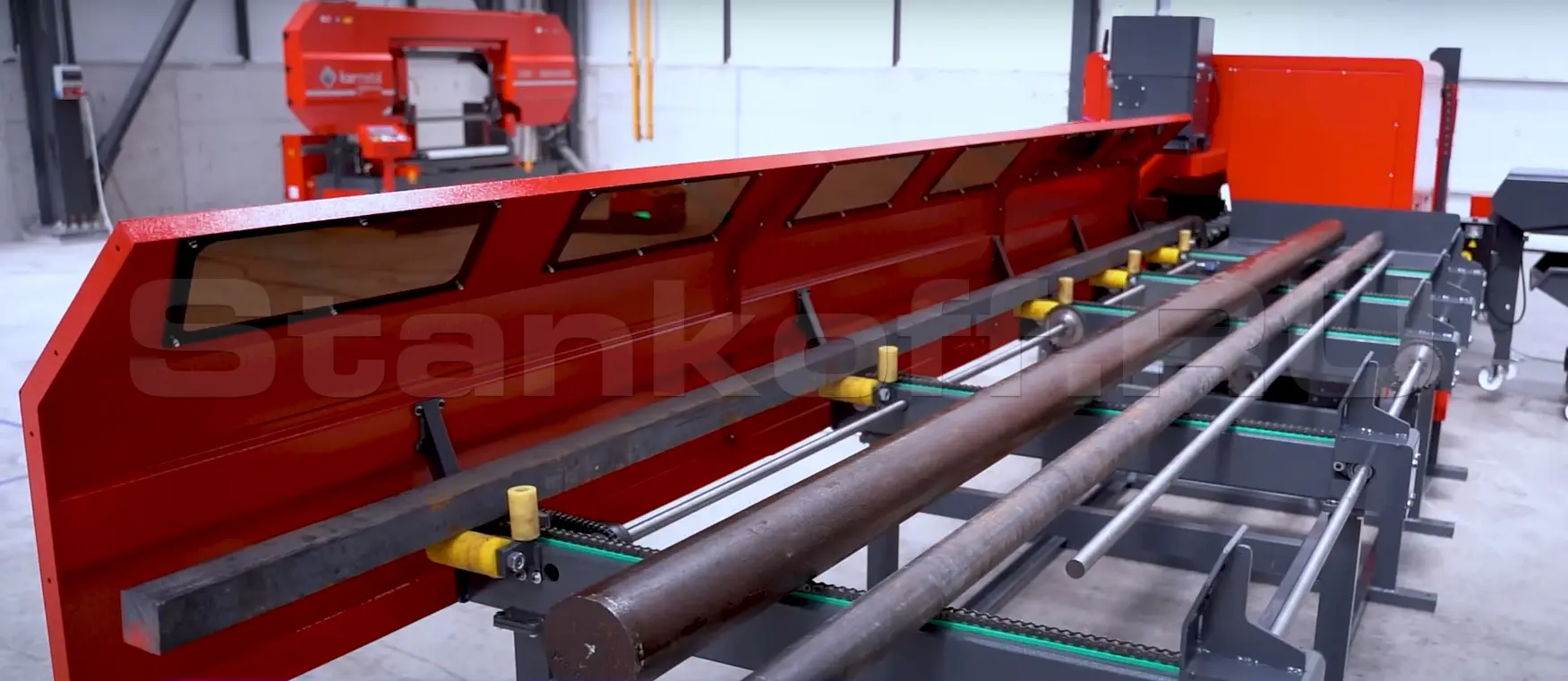

Магазин автоматической загрузки материалов на 6 метров

• 6 метров в длину, 120 см. Магазин с автоматической загрузкой из зоны хранения материалов.

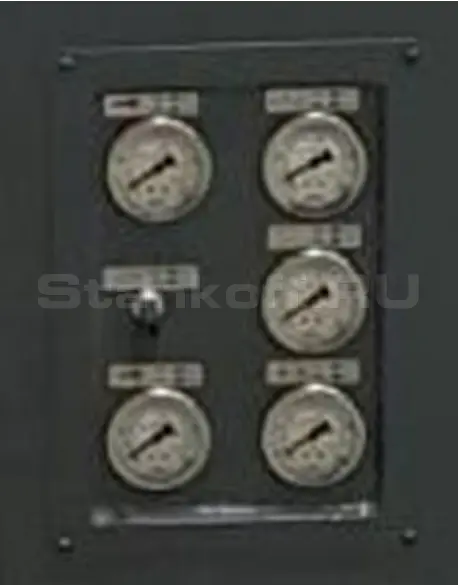

Регулировка давления тисков

Давление задних и передних тисков можно было регулировать с панели управления гидравликой.

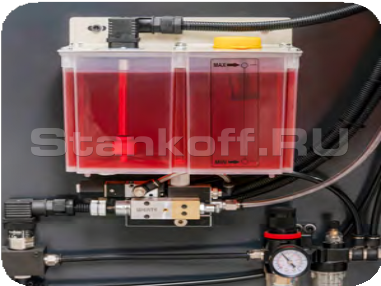

Смазка автоматической направляющей

Все направляющие и ШВП станка периодически смазываются автоматической системой смазки.

Адаптивный механизм

• На машину могут быть установлены диски как Ø460, так и Ø480;
• Адаптивный механизм твердосплавных направляющих (третья пара).

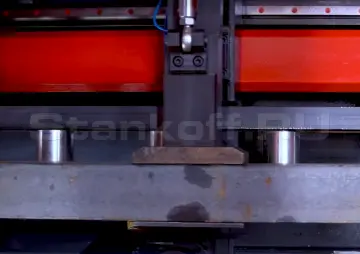

Задние тиски с сервоуправлением

• Управляемый серводвигателем, задние тиски с ходом 1200 мм;
• Как задние, так и передние тиски диаметром около 20 мм;
• После завершения резки задние тиски перемещаются в направлении, противоположном лезвию, чтобы избежать трения лезвия.

Гидравлические передние и задние тиски для зажима материала.

• Обе пары тисков на станке управляются гидравлической системой;
• Передние тиски оснащены реле давления, предотвращающим запуск распиловки при их разомкнутом состоянии;
• Во время подачи материала в зону резки рабочий стол автоматически приподнимается, чтобы избежать контакта с ним.

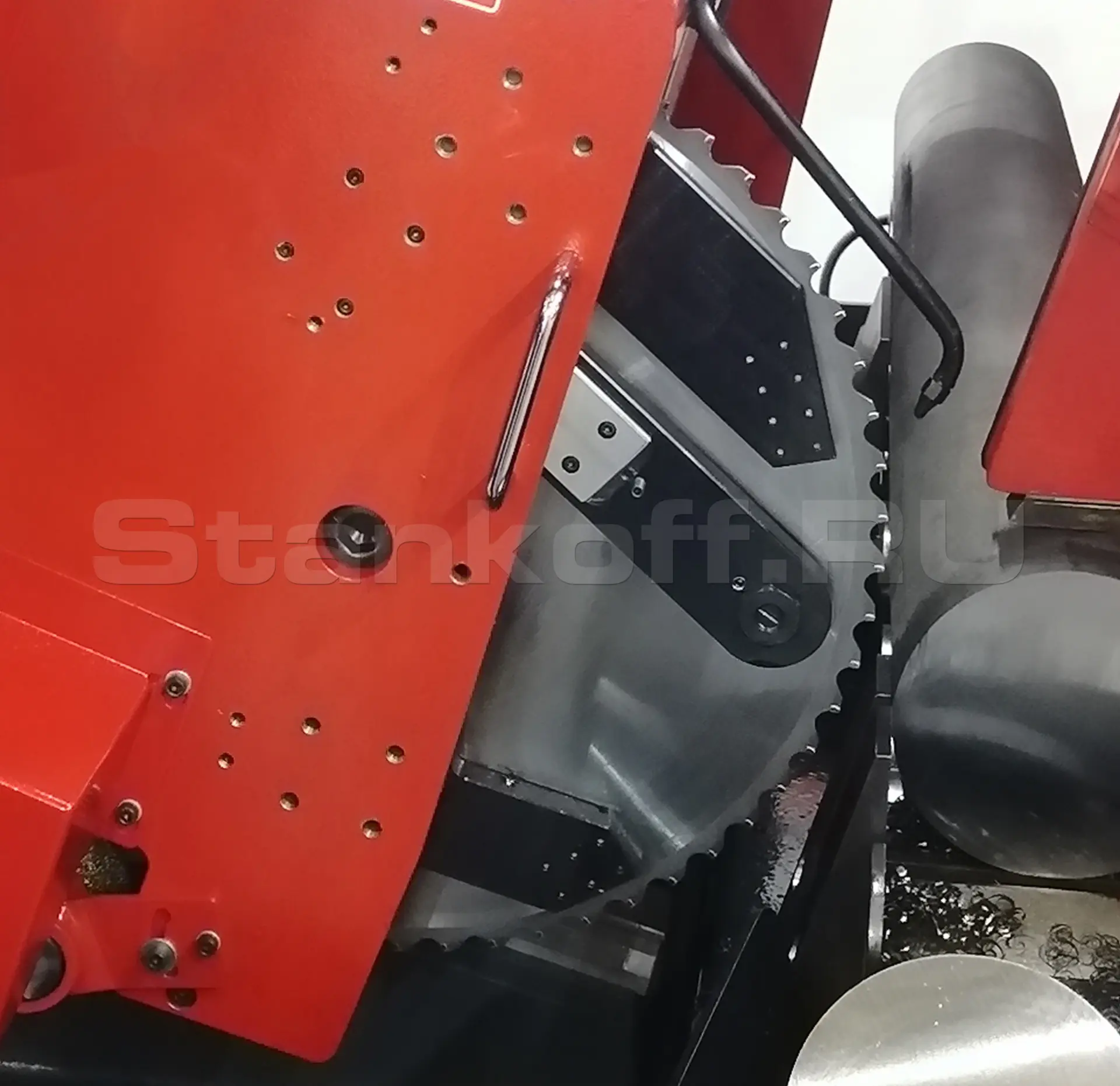

Прямой привод отрезного диска

Без использования ременной передачи.

Система щеток для очистки диска

• Установлены две щетки. Одна из них моторизованная, а другая приводится в движение от диска;
• Скорость вращения моторизованной щетки достигает 2000 оборотов в минуту;
• Скорость вращения щетки регулируется инвертором в зависимости от скорости вращения лезвия.

Перенос данных

• Возможность переноса рабочего списка с ПК;
• Доступ к мобильным устройствам через мобильное приложение;
• Передача данных в MES-решения;
• Отслеживание данных с облачной интеграцией;
• Интеграция с ERP.

Смазка и охлаждение масляным туманом

Дополнительные опции

3-е тиски	При установке на передней панели машины уменьшает количество остатков до 20 мм.
Стол для выгрузки отрезанной заготовки	Вместо свободного падения нарезанные материалы извлекаются из машины с помощью конвейера, который направляет их на стол. Эта система особенно эффективна для материалов с большой длиной резки.
Специальный накопитель	Специальный накопитель, в который можно загрузить больше материала по сравнению со стандартным накопителем.
Система вытяжки масляного тумана

Характеристики

Высота рабочего стола, мм	950
Ход каретки тисков отрезанной заготовки (ШВП опция), мм	20
Ход каретки тисков главной подачи (ШВП), мм	1200
Размер отрезного диска (с твердосплавными зубьями), мм	Ø460х2,7 – Ø460х3/5
Скорость отрезного диска, об/мин	20-220
Скорость двигателя щетки очистки диска, об/мин	2000
Скорость сервомотора дисковой пилы, об/мин	2000
Скорость сервомотора каретки тисков главной подачи, об/мин	3000
Скорость сервомотора каретки тисков отрезанной заготовки (опция), об/мин	3000
Мощность главного двигателя, кВт	19
Мощность двигателя конвейера, кВт	0,37
Мощность двигателя гидростанции, кВт	4
Мощность сервомотора каретки тисков главной подачи, кВт	0,75
Мощность сервомотора дисковой пилы, кВт	3,5
Мощность сервомотора каретки тисков отрезанной заготовки (опция), кВт	0,75
Крутящий момент главного двигателя, Нм	1200
Крутящий момент двигателя щетки очистки диска, Нм	4,6
Габаритные размеры (ДxШxВ), мм	2200x3000x2035
Габаритные размеры (ДxШxВ с учетом загрузочного стола), мм	8070x3000x2035
Вес, кг	4200
Вес (с учетом загрузочного стола), кг	5600
