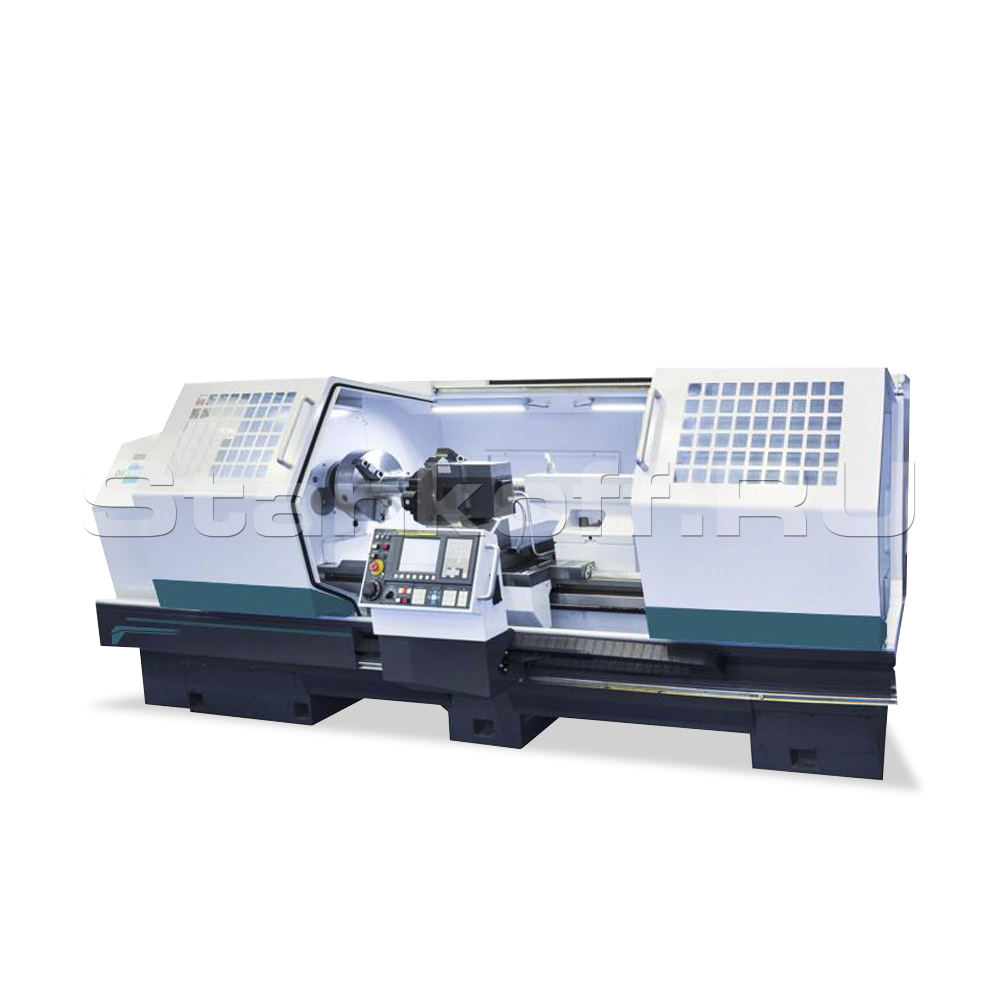

Токарный станок с ЧПУ DMTG CKS800
| Система ЧПУ | Siemens 828D |
| Станочные данные | |
| Диаметр обработки над станиной (4/6/8-поз. сменщик), мм | 800, 620, 620 |
| Диаметр обработки над суппортом, мм | 490 |
| Межцентровое расстояние, мм | 1000 |
| Ширина станины, мм | 550 |
| Максимальный вес обрабатываемой заготовки, кг | 1000 |
| Шпиндель | |
| Число оборотов шпинделя, об/мин | 10 - 1000 |
| Проходное отверстие шпинделя, мм | 100 |
| Фланец шпинделя | C11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя | метрический 120 (1:20) |
| Диаметр шпинделя в передней опоре, мм | 160 |
| Максимальный крутящий момент шпинделя, Нм | 1860 |
| Перемещения и подачи | |
| Перемещение по осям Х / Z, мм | 400, 800 |
| Скорость рабочей подачи по осям Х / Z, мм/мин | 3000, 3000 |
| Скорость быстрого хода по осям Х / Z, мм/мин | 4000, 7500 |
| Диаметр / шаг ШВП по оси X, мм | 32, 5 |
| Диаметр / шаг ШВП по оси Z, мм | 50, 10 |
| Точность | |
| Повторяемость по осям X / Z, мм | ± 0,003, ± 0,006 |
| Позиционирование по осям X / Z, мм | ± 0,009, ± 0,012 |
| Сменщик инструмента | |
| Количество инструмента | 4 |
| Максимальная высота державки резца, мм | 32 |
| Время смены инструмента, сек | 3 |
| Задняя бабка | |
| Конус пиноли задней бабки | МК6 |
| Диаметр пиноли задней бабки, мм | 100 |
| Ход пиноли задней бабки, мм | 240 |
| Энергопотребление | |
| Общая потребляемая мощность, кВт, В, Гц | 30, 380, ~50 |
| Мощность двигателя шпинделя (продолжительно / 30 мин), кВт | 11 |
| Общие параметры | |
| Габаритные размеры (Д х Ш х В), мм | 3455 х 2020 х 1805 |
| Масса станка, кг | 5300 |
Конструктив
Токарный станок с ЧПУ с плоской станиной CKS800 - это станок широкого круга применения для выполнения токарных операций, таких как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб и других видов токарной обработки деталей в серийном и мелкосерийном производстве.
Данный станок отличается широкой жесткой станиной, высокой мощностью и жесткостью шпиндельной бабки, за счет чего на него можно производить тяжелые работы с большим съемом материала.
Это идеальное оборудование для обработки заготовок из стали и чугуна, из цветных металлов и сплавов, в автомобильной и аэрокосмической промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе и других отраслях промышленности.
Особенности станка
Система ЧПУ Siemens Sinumeric 828D (Германия)
Приводы шпинделя осей
Подшипники шпинделя NSK (Япония)
Механический 3-кулачковый патрон Ø315 мм
– Простая проверенная временем конструкция
– Переворотные кулачки для закрепления деталей «на разжим»
– Легкая установка и закрепление в случае замены патрона за счет использования системы Camlock
Механическая задняя бабка
– Массивная и большеразмерная
– Легко перемещается и быстро фиксируется
– Простая надежная конструкция
Система подачи СОЖ
– Высокоэффективный насос подачи СОЖ
– Удобный патрубок с подвижными сегментами дает возможность подачи СОЖ в любую точку
– Подвижный патрубок может быть заменен на подачу СОЖ через резцедержатель по желанию клиента
– Позволяет максимально эффективно использовать потенциал современного режущего инструмента
– Бак емкостью 60 литров находится внутри правой колонны станины
Автоматическая система смазки
– Контролируется системой ЧПУ
– Возможность настраивать интервал и длительность работы
– Кнопка ручного включения насоса смазки на корпусе
– Оснащена манометром для контроля уровня давления масла
– Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы
Циркуляционная система смазки шпинделя
– Специальное шпиндельное масло смазывает и охлаждает шестерни и подшипники шпинделя
– Высокопроизводительный масляный насос
– Система полностью замкнута, что исключает необходимость доливки масла в процессе эксплуатации
Электрические компоненты
– Частотный преобразователь привода шпинделя Alpha (Тайвань)
– На станке используются качественные и надежные электрические реле, переключатели, блоки питания, пускатели производства OMRON (Япония), Delixi Electric (Китай) и других компаний
– Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала
– Полностью закрытый пылезащищенный электрошкаф
– Конструкция электрической системы полностью соответствует современным международным стандартам
Теплообменник электрошкафа
– Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе
– Позволяет работать на станке при превышении температурных норм эксплуатации
– Фильтрация поступающего воздуха
Освещение рабочей зоны
– Пылевлагозащищенный специальный станочный светильник
– Находится вдоль станины
– Полное освещение рабочей зоны станка
Полная кабинетная защита
– Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим
– Максимальная защита персонала
– Защита от попадания внутрь станка пыли, влаги и посторонних предметов

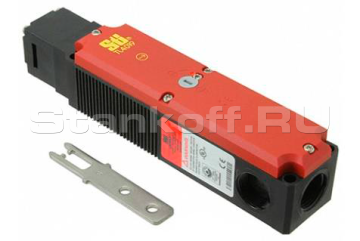

Замок дверей рабочей зоны
– Автоматическая блокировка дверей во время обработки
– Снижает риски травм среди персонала
– Соответствует нормам техники безопасности предприятий
Комплект обслуживающего инструмента
– Прочный ящик для инструмента
Комплект технической документации
– Паспорт точности и упаковочный лист
– Оригинальные руководства по работе с системой ЧПУ
– Руководство по эксплуатации станка на русском языке
– USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке
Дополнительные опции
6-позиционный сменщик инструмента
– Электромеханический резцедержатель револьверного типа
– Высокая жесткость и надежность закрепления инструмента
– Возможность удобно производить расточные операции
– Увеличенное до 6 количество позиций инструмента позволяет тратить меньше времени на наладку станка
– Расточные и осевые блоки в комплекте
8-позиционный сменщик инструмента
– Электромеханический резцедержатель револьверного типа
– Высокая жесткость и надежность закрепления инструмента
– Возможность удобно производить расточные операции
– Увеличенное до 8 количество позиций инструмента позволяет тратить меньше времени на наладку станка
– Расточные и осевые блоки в комплекте
Механический 3-кулачковый патрон Ø400 мм
– Надежное зажатие тел вращения
– Простая проверенная временем конструкция
– Переворотные кулачки для закрепления деталей "на разжим"
– Легкая установка и закрепление в случае замены патрона
Гидравлический 3-кулачковый патрон Ø315 мм с отверстием
– Быстрый и точный зажим заготовки
– Производство компании Auto Strong (Тайвань)
– Управление от педали или кнопкой на панели системы ЧПУ
– Проходное отверстие большого диаметра для работы с длинными заготовками
– Регулируемое усилие зажатия
Гидравлическая задняя бабка
– Автоматический ход пиноли
– Быстрый и удобный поджим заготовок большой длины
– Управление от педали или кнопкой на панели системы ЧПУ
– Регулируемое усилие зажатия
Привод шпинделя 15 кВт
– Максимальный крутящий момент на шпинделе увеличен до 2536 Нм
– Усиленная конструкция передней бабки полностью адаптирована под повышенные нагрузки

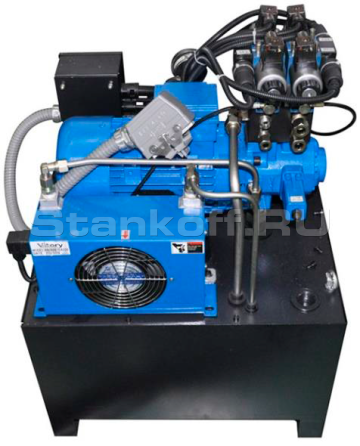

Гидравлическая станция
– Мощный и надежный гидравлический насос высокого давления обеспечивает стабильное усилие на агрегатах
– Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами
– Регулируемое общее давление в системе и на каждом гидравлическом устройстве
– Большеразмерный накопительный бак для масла объемом 85 литров
– Управляется системой ЧПУ через отдельную линию питания
Подвижный люнет
– Необходим для увеличения точности при обработке длинных заготовок
– Находится на суппорте для максимальной жесткости в зоне резания
– Удобен для обработки поверхностей большой длины на одном диаметре
Неподвижный люнет
– Подходит для заготовок диаметром от 40 до 250 мм (малый люнет) либо от 150 до 400 мм (большой люнет)
– Необходим для увеличения точности при обработке длинных заготовок
– Устанавливается на станине, легко перемещается и быстро фиксируется
– Удобен для условий обработки, когда требуется уменьшить провисание заготовки в конкретном месте
Вращающийся центр МК6
– Подходит для обработки на любых оборотах, так как отсутствует трение и излишнее давление на заготовку
– Позволяет избежать перегрева и деформации заготовки в месте поджатия заготовки задней бабкой
Комплект виброопор
– Обеспечивают достаточную жесткость установки станка при отсутствии необходимости заливать фундамент
– Легкая и удобное выставление станка по уровню
– Возможность при необходимости переустановить станок в другое место
– Подходящее решение в том случае, если заливка фундамента под станок по какой-то причине невозможна
Характеристики
| Система ЧПУ | Siemens 828D |
| Станочные данные | |
| Диаметр обработки над станиной (4/6/8-поз. сменщик), мм | 800, 620, 620 |
| Диаметр обработки над суппортом, мм | 490 |
| Межцентровое расстояние, мм | 1000 |
| Ширина станины, мм | 550 |
| Максимальный вес обрабатываемой заготовки, кг | 1000 |
| Шпиндель | |
| Число оборотов шпинделя, об/мин | 10 - 1000 |
| Проходное отверстие шпинделя, мм | 100 |
| Фланец шпинделя | C11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя | метрический 120 (1:20) |
| Диаметр шпинделя в передней опоре, мм | 160 |
| Максимальный крутящий момент шпинделя, Нм | 1860 |
| Перемещения и подачи | |
| Перемещение по осям Х / Z, мм | 400, 800 |
| Скорость рабочей подачи по осям Х / Z, мм/мин | 3000, 3000 |
| Скорость быстрого хода по осям Х / Z, мм/мин | 4000, 7500 |
| Диаметр / шаг ШВП по оси X, мм | 32, 5 |
| Диаметр / шаг ШВП по оси Z, мм | 50, 10 |
| Точность | |
| Повторяемость по осям X / Z, мм | ± 0,003, ± 0,006 |
| Позиционирование по осям X / Z, мм | ± 0,009, ± 0,012 |
| Сменщик инструмента | |
| Количество инструмента | 4 |
| Максимальная высота державки резца, мм | 32 |
| Время смены инструмента, сек | 3 |
| Задняя бабка | |
| Конус пиноли задней бабки | МК6 |
| Диаметр пиноли задней бабки, мм | 100 |
| Ход пиноли задней бабки, мм | 240 |
| Энергопотребление | |
| Общая потребляемая мощность, кВт, В, Гц | 30, 380, ~50 |
| Мощность двигателя шпинделя (продолжительно / 30 мин), кВт | 11 |
| Общие параметры | |
| Габаритные размеры (Д х Ш х В), мм | 3455 х 2020 х 1805 |
| Масса станка, кг | 5300 |
