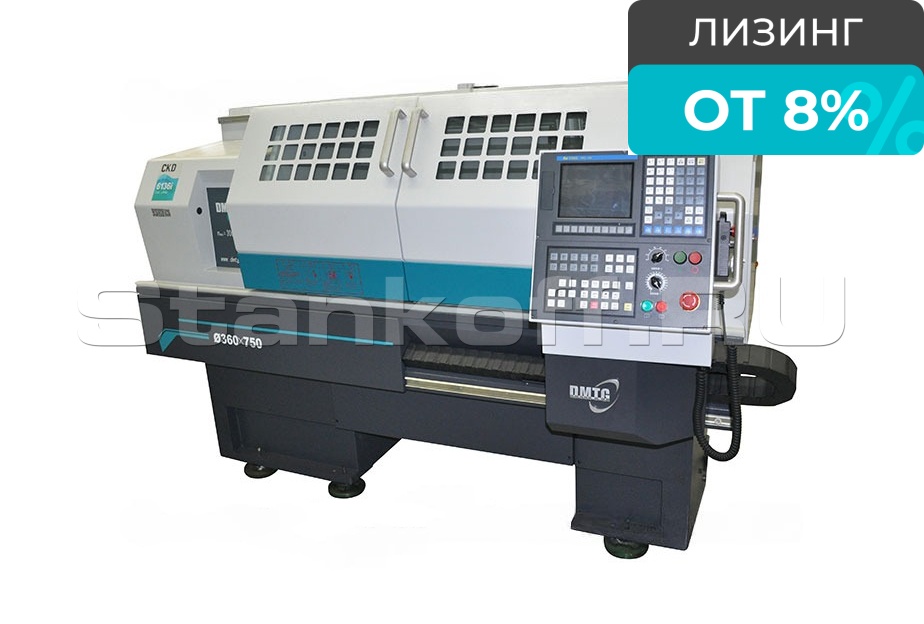

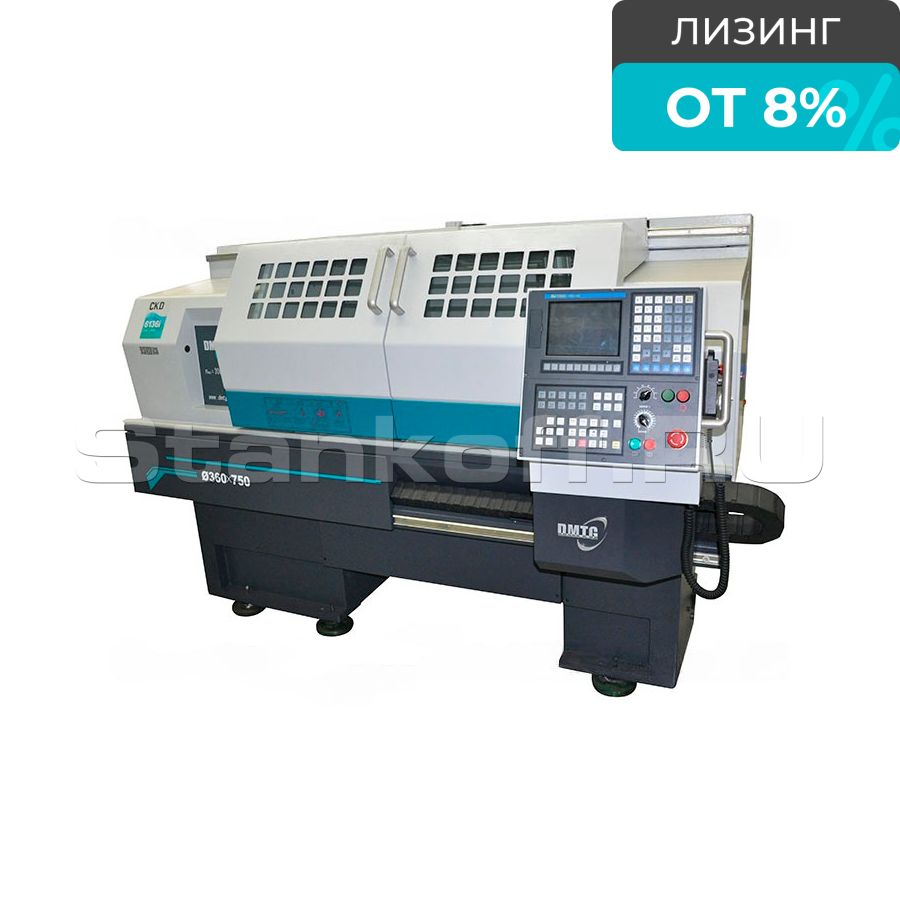

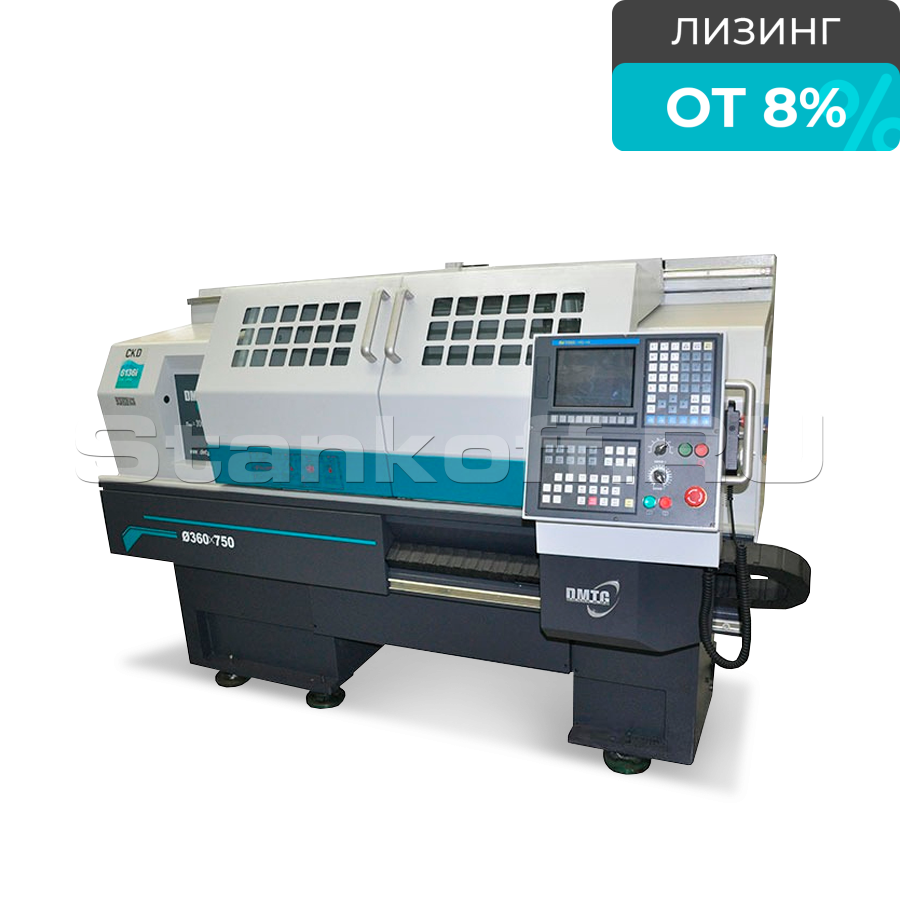

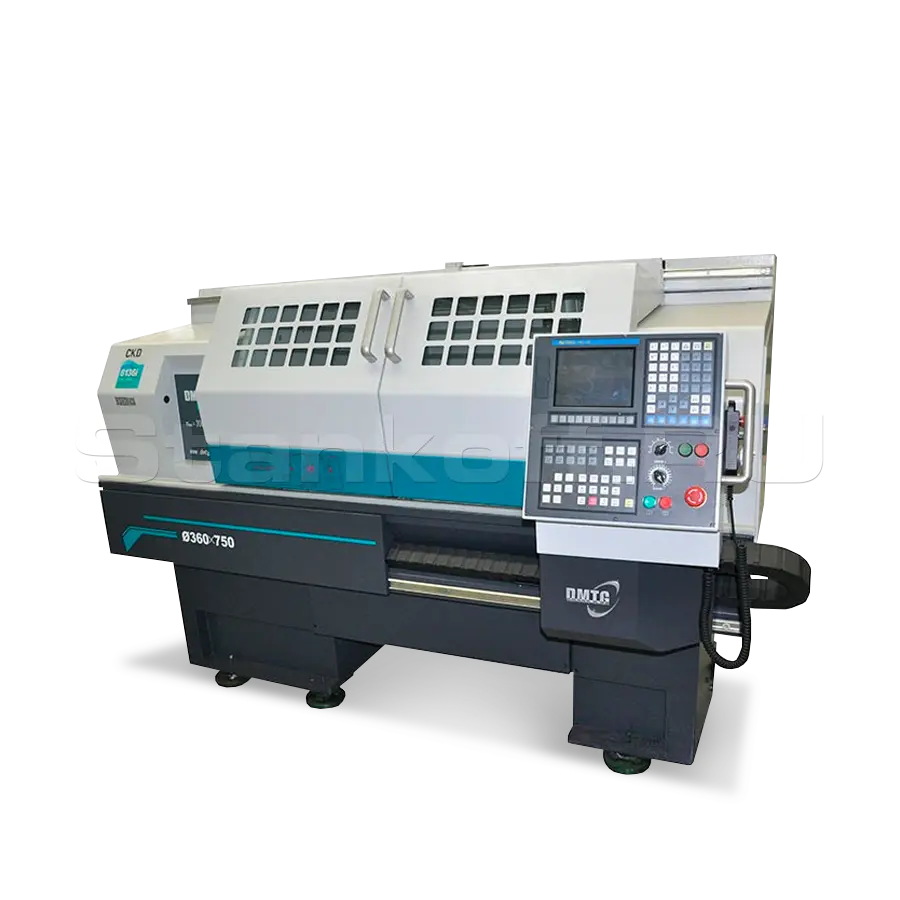

Токарный станок с ЧПУ DMTG CKS360

Оставьте запрос

Отправим цену, условия и сроки поставки

Нужна консультация?

Альберт Шайхуллин

+7 (800) 5555-770

Хотите мы Вам перезвоним?

Модели серии

CKS500/1000-4 Siemens

Выполненные проекты и статьи, связанные с CKS360

Токарная обработка без риска: секреты легкой и безопасной работы

Как продлить жизнь станкам? 12 типов оборудования и правила их обслуживания

Как выбрать смазочно-охлаждающую жидкость для токарного станка?

Топ-6 станков для повышения эффективности металлообрабатывающего цеха

Лучшие типы станков для нового металлообрабатывающего бизнеса: Топ 7

Токарный станок напечатанный на 3D-принтере! [Чертежи прилагаются]

Читать все статьи

Сопутствующие товары

Вертикально-фрезерные станки

Вертикальные обрабатывающие фрезерные центры

Универсально-фрезерные станки

Металлообрабатывающее оборудование

Токарные станки по металлу

Токарные станки по металлу с ЧПУ

Это идеальное оборудование для обработки заготовок из стали и чугуна, из цветных металлов и сплавов, в автомобильной и аэрокосмической промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе и других отраслях промышленности.

Особенности станка

Высокопроизводительный и точный токарный станок с ЧПУ для серийного и мелкосерийного производства;
Инновационная система ЧПУ Siemens 808D (опция: Fanuc 0i TF Plus / Siemens 828D);
Сервопривод шпинделя производства CTB (Китай);
Двухдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки;
Сервоприводы Siemens по всем осям;
4-позиционный электромеханический сменщик инструмента (опция: 6-позиционный электромеханический сменщик инструмента);
Механический 3-кулачковый токарный патрон 200 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань));
Механическая задняя бабка (опция: гидравлическая задняя бабка);
Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется;
Литая станина сложной формы с высокой жесткостью и прочностью, имеет многочисленные ребра жесткости;
Закаленные призматические направляющие станины (не ниже HRC 50, толщина закаленного слоя не менее 2 мм);
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
Шлифованные шариковые винты перемещений по всем осям класса точности С3;
Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки;
Полностью закрытая рабочая зона с защитными устройствами;
2 передние раздвижные дверцы с большими прозрачными окнами;
Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы;
Система подачи СОЖ с баком емкостью 20 литров;
Автоматическая импульсная система смазки направляющих и ходовых винтов;
Циркуляционная система смазки шпиндельной бабки;
Современный аналог советского станка 16А20Ф3.

Комплектация

Механический 3-кулачковый токарный патрон Ø200 мм;
4-позиционный электромеханический сменщик инструмента;
Механическая задняя бабка;
Система подачи СОЖ;
Автоматическая система смазки направляющих и ШВП;
Обслуживающий инструмент;
Руководство по эксплуатации на русском языке.

Дополнительные опции

Система ЧПУ Fanuc 0i TF Plus;
Система ЧПУ Siemens 828D;
6-позиционный электромеханический сменщик инструмента;
Гидравлический 3-кулачковый патрон Auto Strong (Тайвань) Ø200 мм с отверстием;
Гидравлическая задняя бабка;
Гидравлическая станция;
Механический 4-кулачковый патрон Ø250 мм;
Механический неподвижный люнет Ø10-100 мм;
Механический подвижный люнет Ø20-90 мм;
Вращающийся центр МК4;
Планшайба Ø220 мм;
Кондиционер электрошкафа;

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

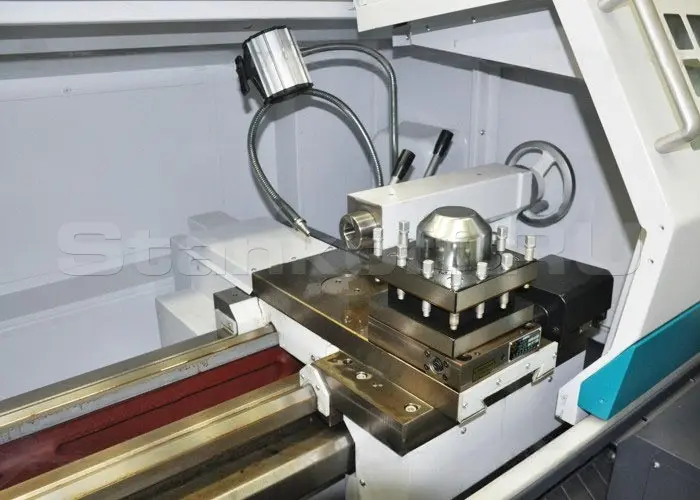

Сменщик инструмента

Жесткий 4-позиционный автоматический сменщик инструмента

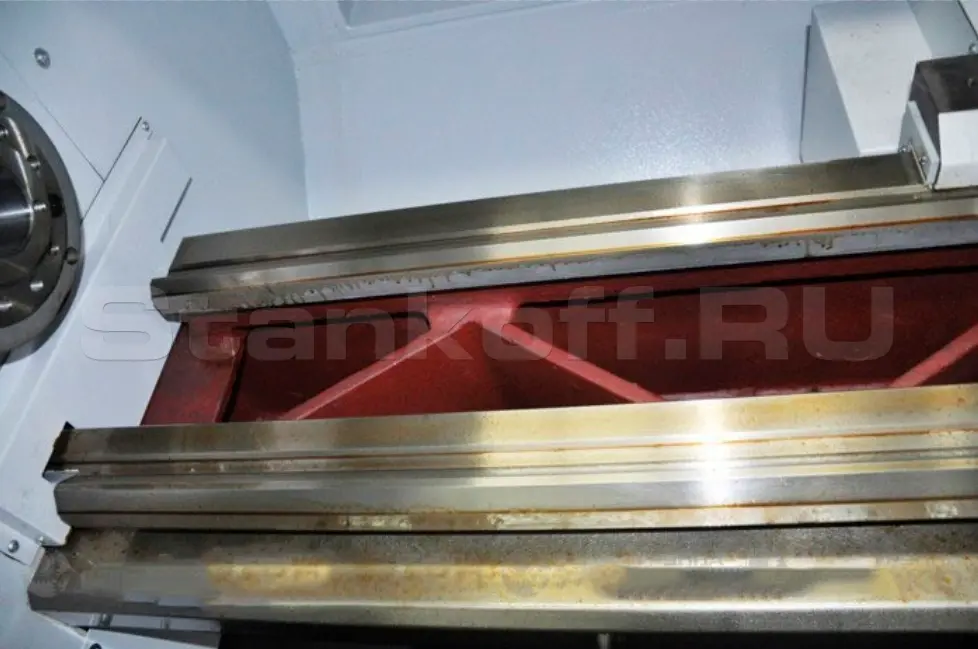

Станина

Массивная жесткая станина сложной формы

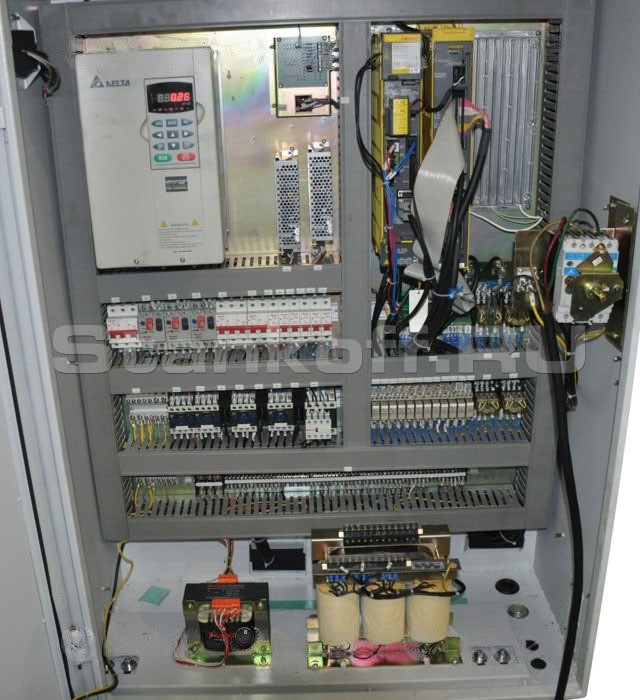

Электрошкаф

Высококачественные компоненты Siemens и Delta

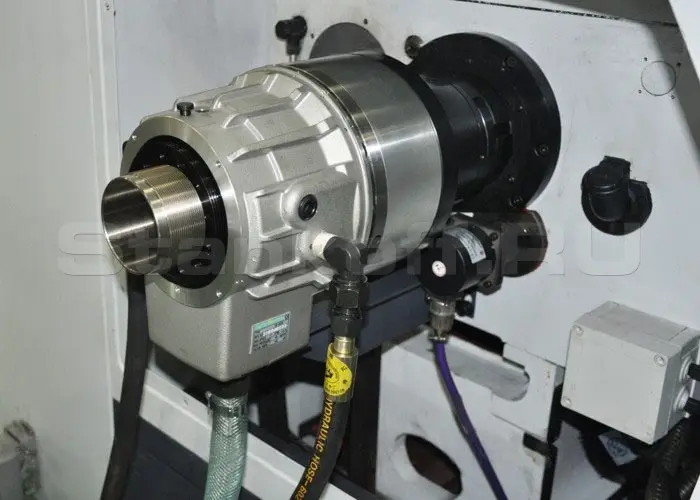

Зажимный цилиндр гидропатрона

Зажимный цилиндр гидравлического патрона с отверстием

Производитель: DMTG DMTG

Родина бренда: Китай

Система управления
Система ЧПУ	Siemens 808D
Опциональные системы ЧПУ	Fanuc 0i TF Plus / Siemens 828D
Станочные данные
Диаметр обработки над станиной, мм	360 (4-поз. см.) / 300 (6-поз. см.)
Диаметр обработки над суппортом, мм	180
Межцентровое расстояние, мм	750 / 1000
Ширина станины, мм	300
Максимальный вес обрабатываемой заготовки, кг	150
Шпиндель
Число оборотов шпинделя, об/мин	20 - 2500
Количество ступеней (автом. переключение), шт	2
Проходное отверстие шпинделя, мм	52 мм
Фланец шпинделя	А2-6 (DIN 55026, ISO 702/I)
Внутренний конус шпинделя	Морзе 6
Диаметр шпинделя в передней опоре, мм	90
Максимальный крутящий момент шпинделя, Нм	240
Перемещения и подачи
Перемещение по оси Х, мм	230
Перемещение по оси Z, мм	580 / 830
Скорость рабочей подачи по оси Х, мм/мин	3000
Скорость рабочей подачи по оси Z, мм/мин	4000
Скорость быстрого хода по оси Х, мм/мин	4000
Скорость быстрого хода по оси Z, мм/мин	6000
Диаметр / шаг ШВП по оси Х, мм	20 / 5
Диаметр / шаг ШВП по оси Z, мм	32 / 5
Точность
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,005
Сменщик инструмента
Тип сменщика инструмента	электромеханический
Количество инструмента, шт	4 (опция: 6)
Максимальная высота державки резца, мм	20
Время смены инструмента (4 / 6-поз см.), с	2,4 / 3
Точность позиционирования сменщика инструмента, мм	0,008
Задняя бабка
Конус пиноли задней бабки	МК4
Диаметр пиноли задней бабки, мм	63
Ход пиноли задней бабки, мм	140
Технологические ёмкости
Емкость бака СОЖ, л	20
Емкость гидростанции, л	80
Электропитание
Общая потребляемая мощность, кВт	16
Мощность двигателя шпинделя, кВт	5,5
Габариты
Габаритные размеры (ДхШхВ), мм	2300 / 2550x1480x1520
Масса станка, кг	1600 / 1700
