Токарный станок c ЧПУ с прямой станиной MetalTec CK 2320P

Name: Токарный станок c ЧПУ с прямой станиной MetalTec CK 2320P
Brand: MetalTec
Rating: 5 (1 reviews)

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул CK 2320P

Габариты обрабатываемых деталей:
Макс. длина обработки, мм	120
Макс. диаметр обработки, мм	110
Макс. диаметр обработки над станиной, мм	230
Макс. диаметр обработки над суппортом, мм	125
Макс. длина заготовки, мм	200
Станина и направляющие:
Тип станины	Станина из чугуна
Твердость направляющих станины	HRC 54
Направляющие по оси Z	Скольжения
Направляющие по оси Х	Скольжения
Система управления и сервоприводы
Стойка управления	GSK 980TDI
Серводвигатели	GSK
Шпиндель:
Макс. проходное отверстие в шпинделе, мм	41
Макс. калиброванный пруток, мм	40
Торец шпинделя	А2-5- механика
Пневматический патрон, мм	150
Скорость вращения, об/мин	150 - 2500
Перемещение и скорость подачи:
Ход по оси Х, мм	300
Ход по оси Z, мм	320
Х,Z ускоренная подача , м/мин	8/10
Инструмент:
Размер инструмента, мм	20х20
Квадратный резцедержатель 3 шт, поз.	2
Задняя бабка	Ручная
Ход пиноли задней бабки, мм	50
Конус	МТ4
Двигатель:
Тип двигателя	Серводвигатель
Мощность шпинделя, кВт	3
Габаритные размеры:
Длина, мм	1480
Ширина, мм	1100
Высота, мм	1650
Вес, кг	850

Все характеристики

Модели серии

Все товары

CK 50x1000

CK 40x750 ПРОМ

CK 50x1000H ПРОМ

CK 50x1000H ПРОФИ

Конструктив

Токарный станок c ЧПУ с прямой станиной и пневматическим патроном MetalTec CK 2320P предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

Чугунная станина придает станку высокую жесткость;
Усиленные направляющие скольжения обеспечивают надежность;
Полностью закрытое кабинетное ограждение для безопасности;
Индукционно закаленная станина (твердость HRC54) повышает износостойкость;
Высокоточные и надежные подшипники шпинделя гарантируют жесткость и точность.

Преимущества

Современный дизайн и качественное лакокрасочное покрытие;
Эргономичная конструкция с удобным расположением основных узлов;
Компактные размеры обеспечивают экономию рабочего пространства;
Чугунная станина гарантирует высокую жесткость и долговечность;
Минимизация рабочих вибраций благодаря массивной чугунной станине;
Автоматическая система смазки направляющих упрощает обслуживание.

Конструктивные особенности

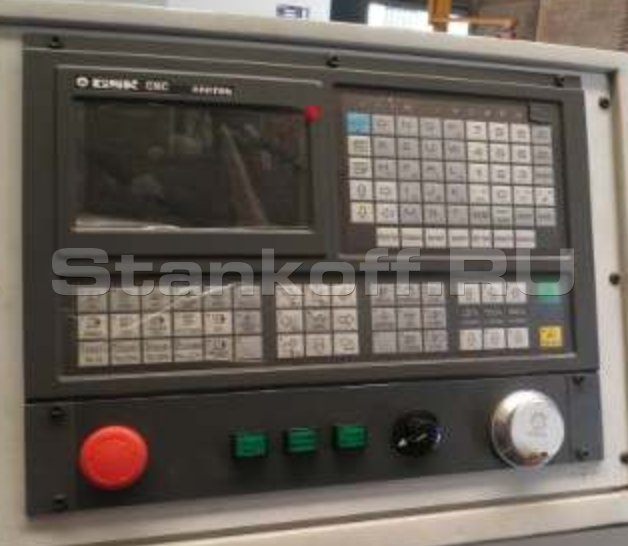

Система ЧПУ GSK 980TDI

Оптимизирована для работы на стандартных токарных станках.

Патрон с пневматическим зажимом

На станке устанавливается токарный патрон диаметром 150 мм с пневматическим зажимом.

Массивная станина из чугуна

Элементы станины изготавливаются из высокопрочного чугунного сплава;
Обеспечивает жесткость, стабильность и минимизацию вибраций при обработке;
Термическая обработка устраняет внутренние напряжения;
Внутренние части станины усилены ребрами жесткости, благодаря чему гарантируется высокая прочность конструкции.

Шарико-винтовая передача (класс точности С3)

Шарико-винтовая передача (ШВП) — ключевой элемент токарного центра с ЧПУ, обеспечивающий движение инструментального блока (резцедержателя).
Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования даже при высоких нагрузках, обеспечивают плавное перемещение и длительный срок службы инструментального блока.

Задняя бабка

В стандартной комплектации станок оснащен задней бабкой с ручной регулировкой. Задняя бабка используется для фиксации и поддержки вращающейся заготовки во время обработки.

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка.

Квадратный резцедержатель

В комплекте 3 шт. 20х20

Стандартная комплектация

Система ЧПУ GSK 980TDI;
3-х кулачковый зажимной патрон (пневматический);
Массивная станина из чугуна;
Направляющие скольжения;
Задняя бабка;
Шарико-винтовая передача (класс точности C3);
Автоматическая система смазки;
Квадратный резцедержатель.

Характеристики

Габариты обрабатываемых деталей:
Макс. длина обработки, мм	120
Макс. диаметр обработки, мм	110
Макс. диаметр обработки над станиной, мм	230
Макс. диаметр обработки над суппортом, мм	125
Макс. длина заготовки, мм	200
Станина и направляющие:
Тип станины	Станина из чугуна
Твердость направляющих станины	HRC 54
Направляющие по оси Z	Скольжения
Направляющие по оси Х	Скольжения
Система управления и сервоприводы
Стойка управления	GSK 980TDI
Серводвигатели	GSK
Шпиндель:
Макс. проходное отверстие в шпинделе, мм	41
Макс. калиброванный пруток, мм	40
Торец шпинделя	А2-5- механика
Пневматический патрон, мм	150
Скорость вращения, об/мин	150 - 2500
Перемещение и скорость подачи:
Ход по оси Х, мм	300
Ход по оси Z, мм	320
Х,Z ускоренная подача , м/мин	8/10
Инструмент:
Размер инструмента, мм	20х20
Квадратный резцедержатель 3 шт, поз.	2
Задняя бабка	Ручная
Ход пиноли задней бабки, мм	50
Конус	МТ4
Двигатель:
Тип двигателя	Серводвигатель
Мощность шпинделя, кВт	3
Габаритные размеры:
Длина, мм	1480
Ширина, мм	1100
Высота, мм	1650
Вес, кг	850
