Термопластавтомат SIGER CLASSIC 90V

Name: Термопластавтомат SIGER CLASSIC 90V
Availability: InStock

В наличии на складе

Гарантия

Сервис

Лизинг

Нужна консультация?

Артур Ахметзянов

+7 995 888-07-09

Хотите мы Вам перезвоним?

Современный термопласт автомат, с усилием смыкания 900 кН. Объем впрыска равен 122, 156 или 213 см3, зависит от диаметра шнека. Базовые диаметры шнека 31, 35 и 41 мм, шнек выполнен из высокопрочной легированной стали, поверхность азотирована. Под конкретные задачи можно подобрать нестандартный шнек.

Два гидроцилиндра обеспечивают стабильный впрыск, со скоростью 88 мм/с. Универсальная модель термопластавтомата, используется для литья большинства видов пластмасс, используемых в отрасли. Оснащен современными системами электронного контроля KEBA, гидравлические насосы YUKEN позволяют регулировать выходную мощность гидравлики.

Гидравлическая схема станка

Схема неподвижной плиты

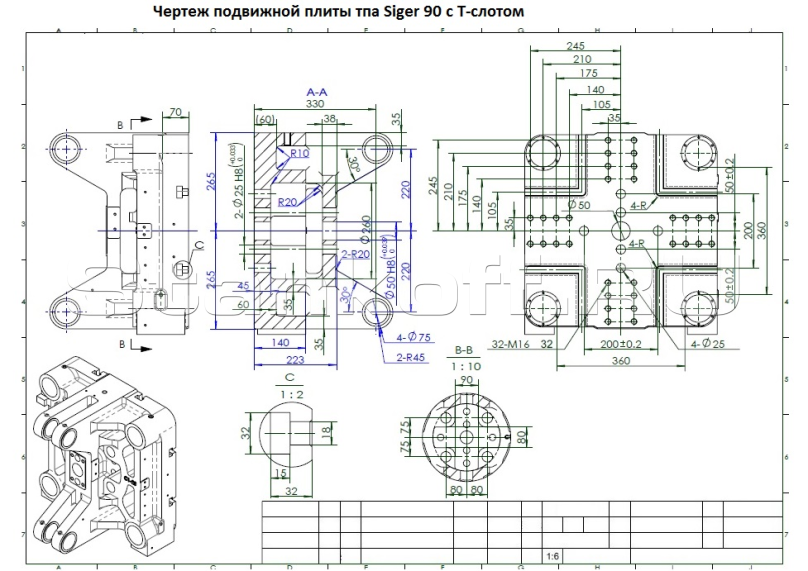

Схема подвижной плиты

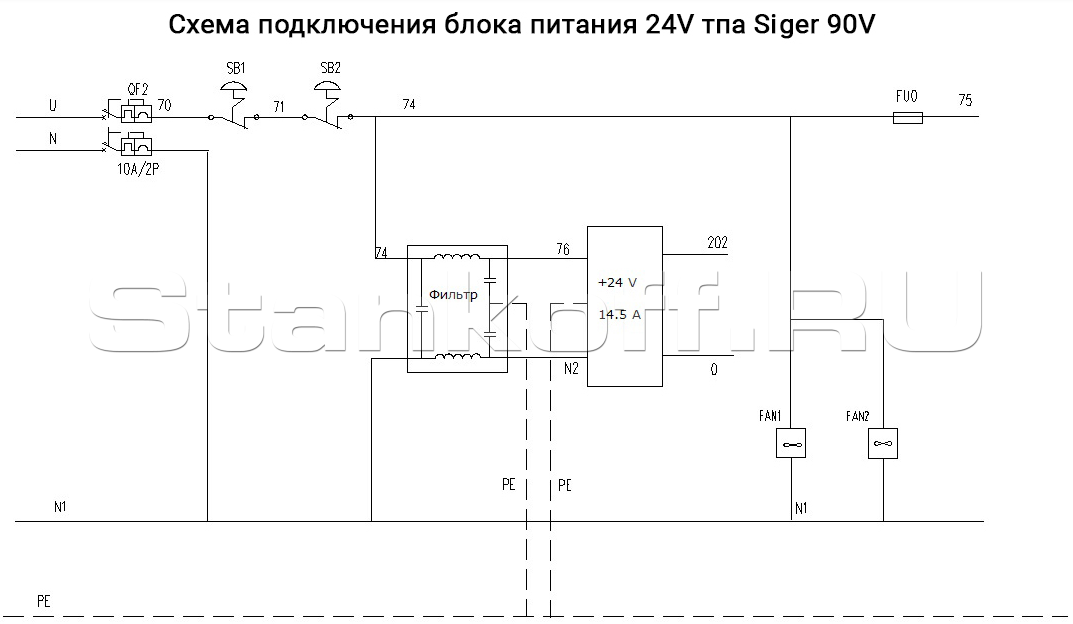

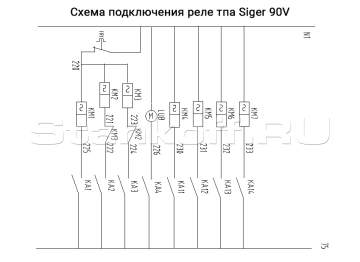

Электрическая схема станка

Особенности станка

Защита проводов

Для того чтобы предохранить электрические провода (на нагревательные элементы) и термопары от возможности их обрыва и заливания пластиком, они убраны в подвижный кабель-канал.

Высокопроизводительный контроллер Keba

Устанавливается австрийский контроллер Keba. Имеет широкий диапазон регулировок, высокую скорость отклика и обратной связи, позволяет установить дополнительные модули.

Плиты с Т-слотом для ускорения переналадки и упрощения крепления пресс-форм

Изменено крепление маслосъемных колец, что облегчает их замену при проведении ТО оборудования. Плиты с Т-слотом в стандартной комплектации дают возможность сократить время переналадки оборудования и создают удобство в креплении ПФ.

Дополнительная защита рукавов высокого давления (РВД)

Для защиты обслуживающего персонала от возможных повреждений во время обрыва рвд, мы дооснастили рвд металлическими тросиками, которые защитят оператора от выброса масла под давлением из порванного рукава.

Оптимизация гидравлической системы

Гидравлические распределители перенесены на гидравлический цилиндр узла впрыска, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.

Улучшенная механическая защита

Изменено устройство механической защиты, что повысило ее надежность, так как не требуется ее перенастройка после замены ПФ. Мы переместили механическую защиту на внутреннюю часть узла смыкания.

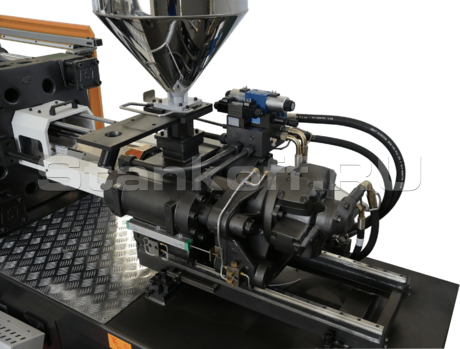

Двойные направляющие каретки с улучшенной поддержкой и точностью

Появилась система двойных направляющих каретки с удлиненной поддерживающей базой и увеличенной на 30% точностью. Использование двух гидравлических цилиндров отвода/подвода каретки шнека позволяют более точно позиционировать узел впрыска. Достигается плавность и увеличивается скорость хода за счет уменьшения сопротивления.

Функция интрузии для компенсации усадки и деформаций в толстостенных изделиях

Добавлена функция интрузии. Интрузия позволяет компенсировать усадку материала, а как следствие видовые и качественные деформации в толстостенных изделиях. То есть если изделие по объему впрыска превосходит возможность впрыска ТПА, можно использовать функцию интрузии и как бы додавить нехватающий объем полимера. Эта функция работает с толстостенными изделиями.

Централизация гидравлических распределителей

Гидравлические распределители перенесены на гидравлический цилиндр узла смыкания, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.

Точное линейное позиционирование узла впрыска с опорами скольжения

Точное линейное позиционирование узла впрыска достигается использованием опор скольжения, которые также уменьшают силу сопротивления при движении каретки.

Использование потенциометрической линейки Gefran для точного и стабильного позиционирования

Потенциометрическая линейка Gefran отлично себя зарекомендовала на ранее поставляемых термопластавтоматах. Ее использование позволяет добиваться точных и стабильных перемещений узлов тпа. Отличается долговечностью и надежностью работы.

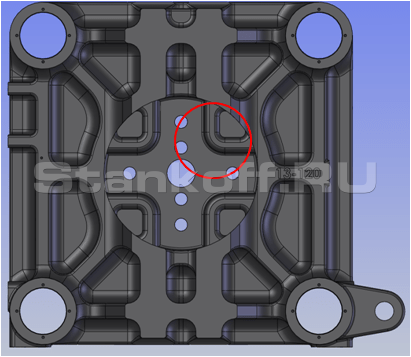

Увеличение площади и толщины смыкания плит

Подвижная плита (вид сзади). Площадь смыкания неподвижной плиты на 30% больше по сравнению с предыдущей версией машины, область в районе центрального отверстия также толще. Подвижная плита тоже сделана толще на 30% и добавлены ребра жесткости в центре.

Стандартное сопло с возможностью комплектации удлиненным соплом по запросу

На станках установлено стандартное сопло, подходящее для большинства используемых пресс форм. Возможна комплектация удлиненным соплом (по желанию).

Значительное усиление толщины и прочности плит с ребрами жесткости.

Увеличена толщина подвижной плиты в самых тонких местах в 2-3 раза, добавлены ребра жесткости. Увеличена толщина неподвижной плиты в самых тонких местах в 2-3 раза.

Равномерный нагрев

Нагреватели обеспечивают равномерный нагрев материального цилиндра. С помощью контроллера с ПИД регулированием температура материального цилиндра поддерживается с точностью до 1 градуса по Цельсию.

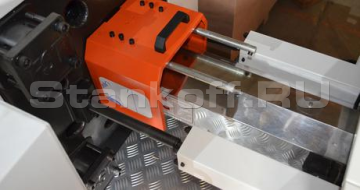

Механическая защита

Общая схема.

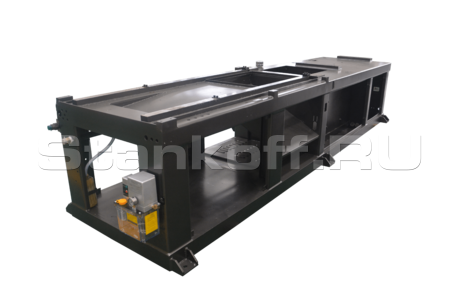

Улучшенная конструкция станины с транспортировочными отверстиями

Мы добавили отверстия в станину для удобной транспортировки машины, чтобы не поднимать машину за направляющие колонны (опасно). Это поможет сохранить параллельность плит. Основание станины шире и толще и, в целом, станина намного прочнее.

Загрузочный бункер с перемещаемой задвижкой

Загрузочный бункер имеет задвижку и свободно перемещается по своей направляющей площадке для удобства удаления остатков оставшегося в нем материала, через удобно расположенный канал сброса материала.

Комплектация поставки

Масляный насос: Yuken / Nachi, Япония;
Обратный клапан: Hydraulic Power, Тайвань;
Направляющий клапан: Yuken, Япония;
Гидравлический двигатель PKL / Гидравлический двигатель Intra-Italy: PKL / Intra-Italy, Китай/Китай;
Клапан противодавления Yuken / Клапан противодавления Hydraulic Power: Yuken / Hydraulic Power, Япония / Тайвань;
Контроллер: Keba, Австрия;
Потенциометрическая линейка: Opkon, Турция;
Датчик положения: T.E. / Tend/Shneider, Франция/Франция;
Пускатели: Siemens, Германия;
Термореле: Siemens, Германия;
Однофазный автоматический переключатель: Siemens, Германия;
Двухфазный автоматический переключатель: Siemens, Германия;
Трехфазный автоматический переключатель: Siemens / T.E., Германия / Франция;
Серводвигатель: Inovance, Китай;
Серводрайвер: Inovance, Китай;
Масляный насос для серии серво: ECKERLE / SUMITOMO, Германия / Япония;
Пропорциональный клапан: Yuken, Япония;
Электрический двигатель: Jiangmen, Китай;
Шнековая пара: Huaye, Китай;
Гидравлический распределитель: Yuken, Япония.

Диаметр шнека, мм	A: 31, B: 35, C: 41
Соотношение длина/диаметр шнека (L/D)	A: 23:1, B: 20:1, C: 17.3:1
Объем впрыска, см3	A: 122, B: 156, C: 213
Масса впрыска (ps), г	A: 113, B: 143, C: 198
Давление впрыска, мПа	A: 236, B: 185, C: 135
Ход узла инжекции, мм	162
Максимальная скорость вращения шнека, об/мин	213
Линейная скорость впрыска, мм/сек	87
Масса впрыска (ps), унция	A: 4.0, B: 5.1, C: 7.0
Скорость впрыска, см3/сек	A: 66, B: 85, C: 116
Диаметр сопла, мм	2.5
Диаметр центровочного отверстия, мм	100
Усилие смыкания, т	90
Ход раскрытия, мм	330
Размер плит, мм	520x520
Расстояние между колоннами: горизонт, мм	360
Расстояние между колоннами: вертикаль, мм	360
Максимальное раскрытие, мм	690
Минимальная толщина пресс-формы, мм	130
Максимальная толщина пресс-формы, мм	360
Ход гидравлического толкателя, мм	100
Усилие гидравлического толкателя (движение вперед), кН	34
Количество выталкивателей, шт.	5
Давление гидравлической системы, мПа	17.5
Мощность насос-мотора, кВт	9
Мощность нагрева, кВт	6.5
Количество зон нагрева, шт.	4
Объем гидравлического бака, л	170
Габариты (ДxШxВ), мм	4100x1100x1800
Масса машины (сухая), т	2.61
