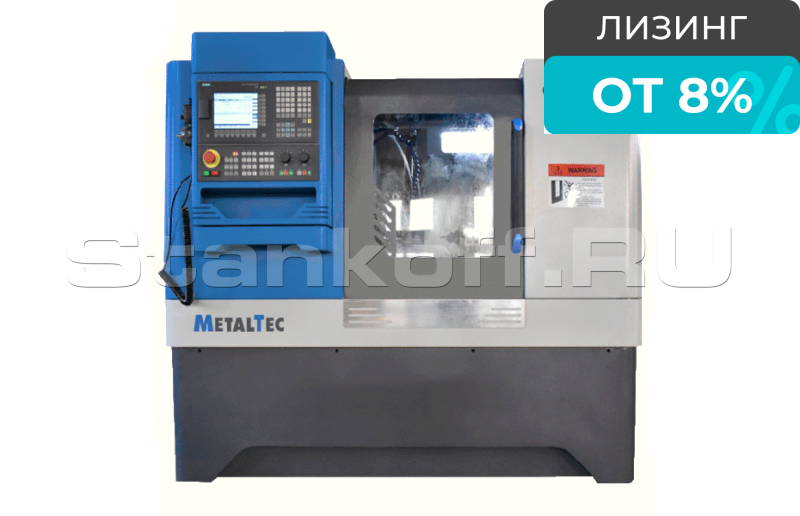

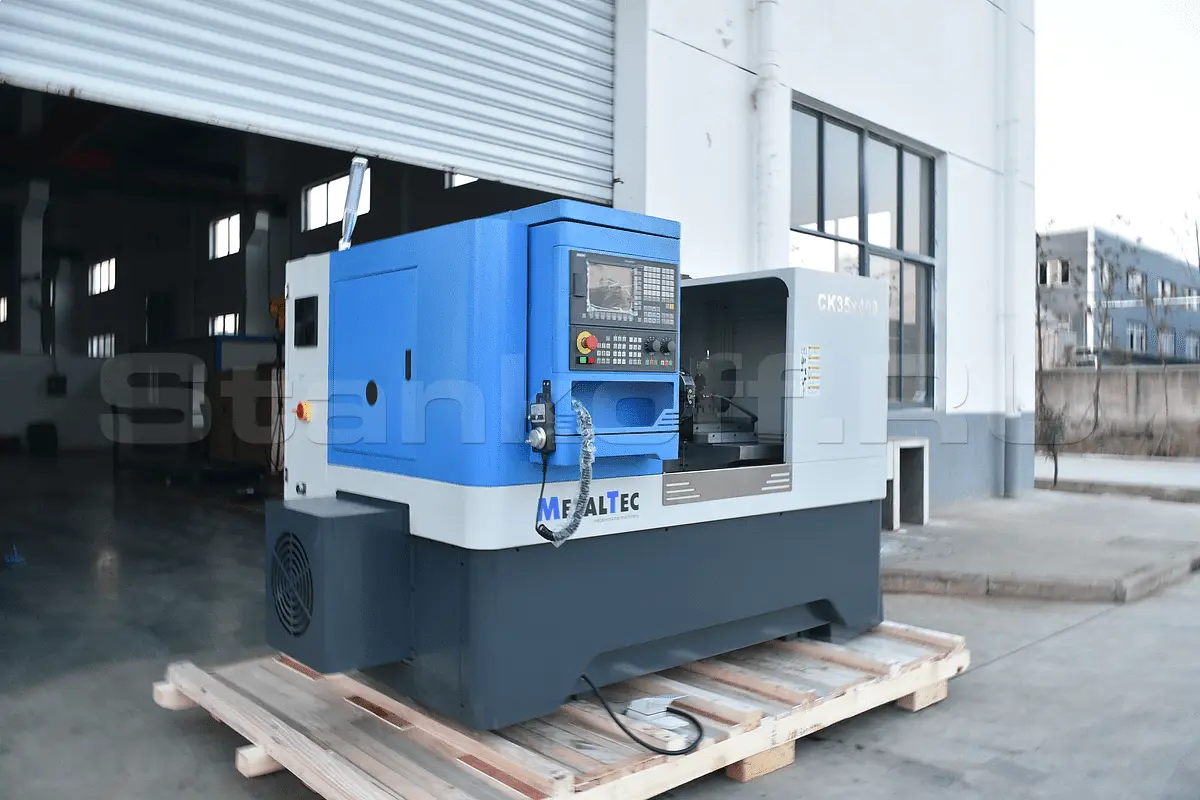

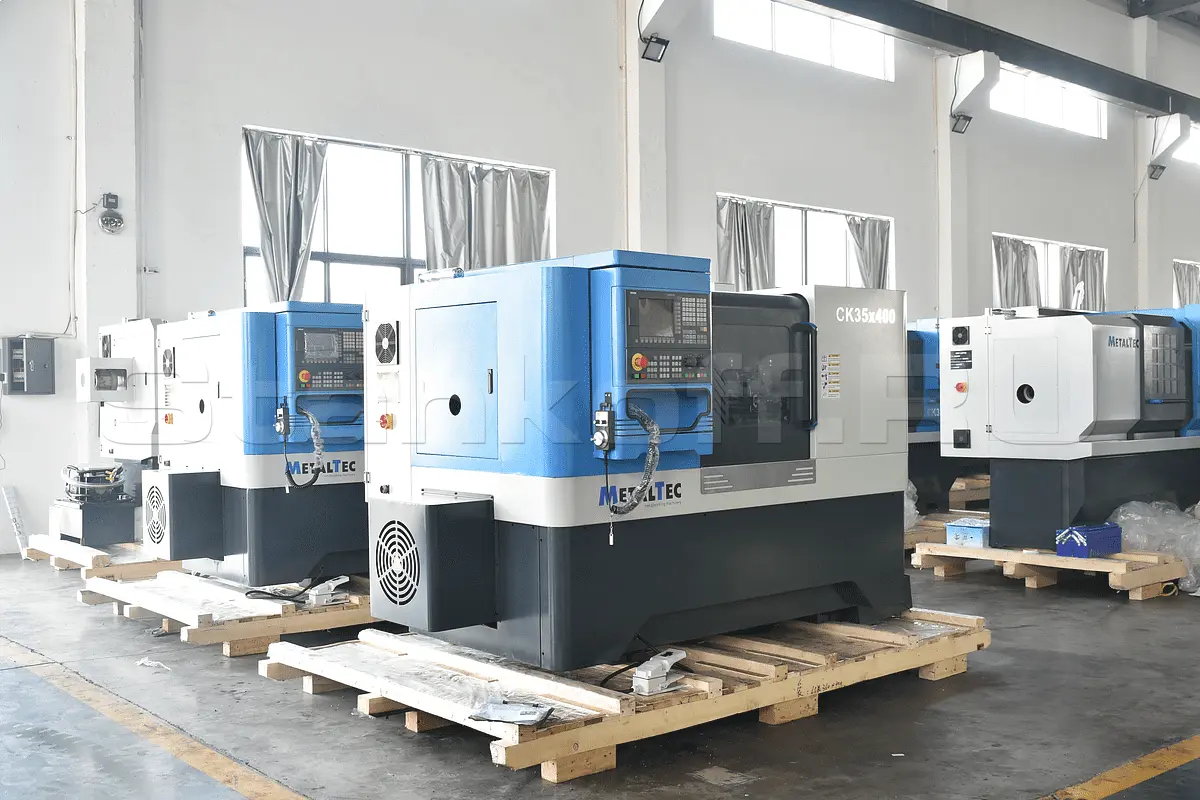

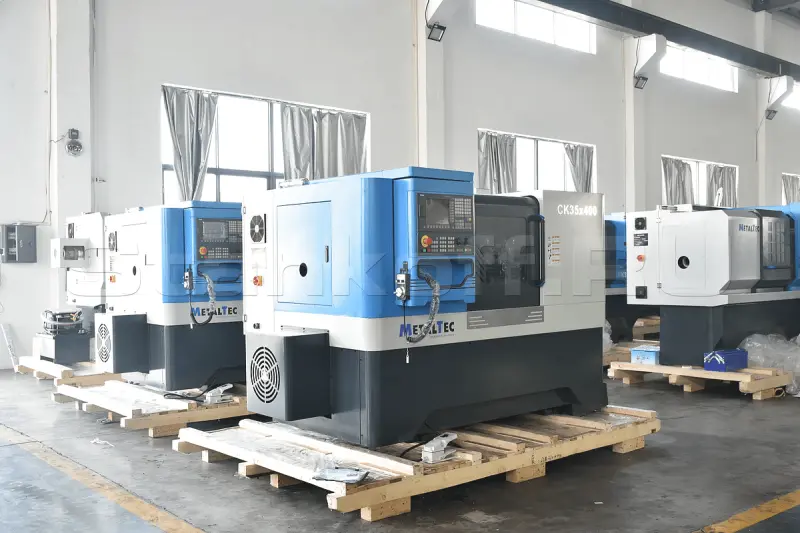

Токарный станок c ЧПУ с горизонтальной станиной MetalTec CK 35x400 PROM+

Name: Токарный станок c ЧПУ с горизонтальной станиной MetalTec CK 35x400 PROM+
Brand: MetalTec
Rating: 5 (1 reviews)

/ 10

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул CK 35x400 PROM+

Габариты обрабатываемых деталей:
Макс. диаметр обработки над станиной, мм	350
Макс. диаметр обработки над суппортом, мм	180
Расстояние между центрами, мм	400
Станина и направляющие:
Тип станины	Монолитная станина из чугуна
Твердость направляющих станины	HRC 50
Ширина станины, мм	350
Направляющие по оси Z	Качения (Тайвань)
Направляющие по оси Х	Качения (Тайвань)
Система управления и сервоприводы:
Стойка управления	Siemens 808D Advanced
Серводвигатели	Siemens
Шпиндель:
Диаметр отверстия в шпинделе, мм	50
Торец шпинделя	А2-5
Конус шпинделя	MT6
Патрон, мм	0-45 Цанговый
Скорость вращения	2500 об/мин
Перемещение и скорость подачи:
Ход по оси Х, мм	350
Ход по оси Z, мм	250
Х,Z ускоренная подача , м/мин	10/12
Инструмент:
Тип установки инструмента, мм	6-ти позиционный револьверная голова
Количество устанавливаемого инструмента	6
Размер инструмента, мм	20 x 20
Двигатель:
Мощность шпинделя, кВт	5,5
Мощность системы охлаждения, Вт	120
Габаритные размеры:
Длина, мм	2050
Ширина, мм	1400
Высота, мм	1620
Вес, кг	1800
Габаритные размеры в упаковке:
Длина , мм	2220
Ширина, мм	1650
Высота, мм	1880
Вес, кг	2000

Все характеристики

Модели серии

Все товары

CK 50x1000

CK 40x750 ПРОМ

CK 50x1000H ПРОМ

CK 50x1000H ПРОФИ

Конструктив

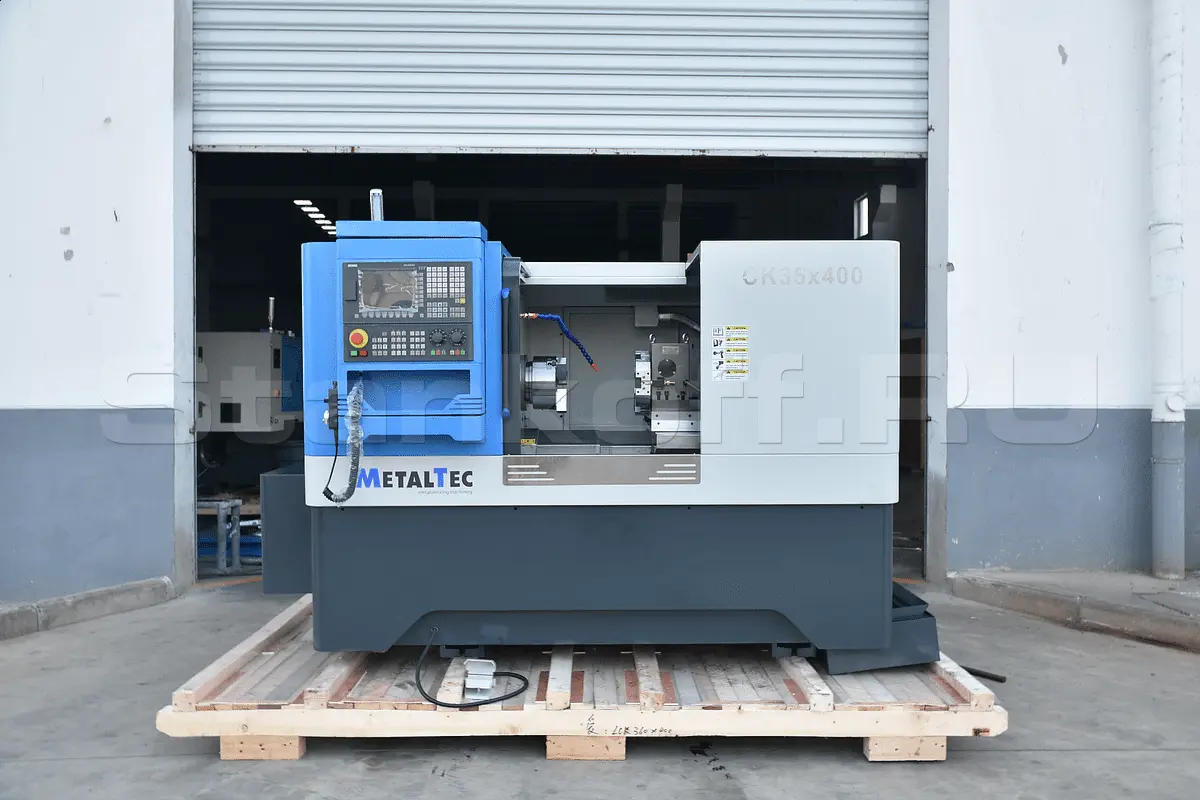

Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью

Область применения

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
Жесткие направляющие качения
Полное кабинетное ограждение
Проходное отверстие шпинделя 49 мм
Станина имеет индукционную закалку с твердостью HRC50
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам

Преимущества

Эргономичный дизайн и удобное расположение основных модулей станка
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Подача смазочно-охлаждающей жидкости в зону резки
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Конструктивные особенности

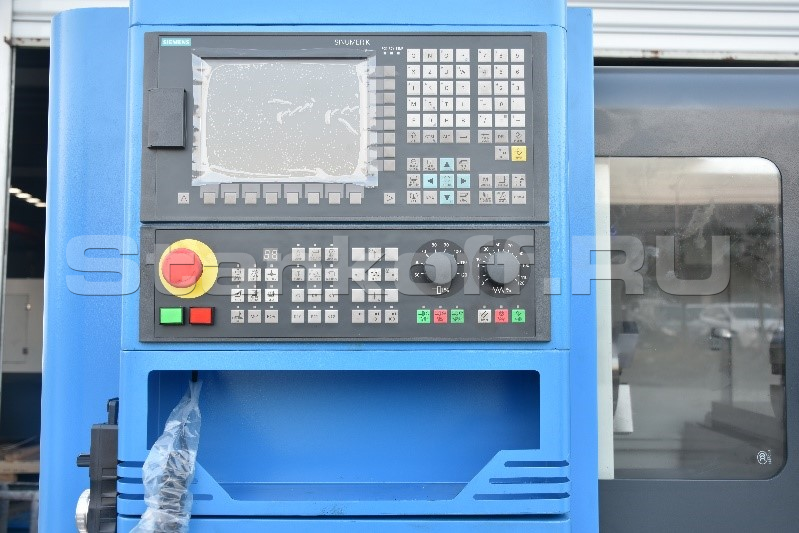

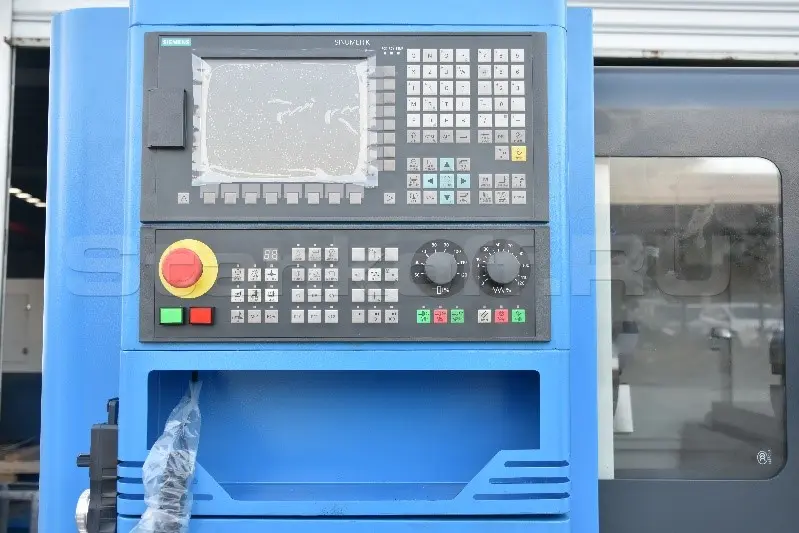

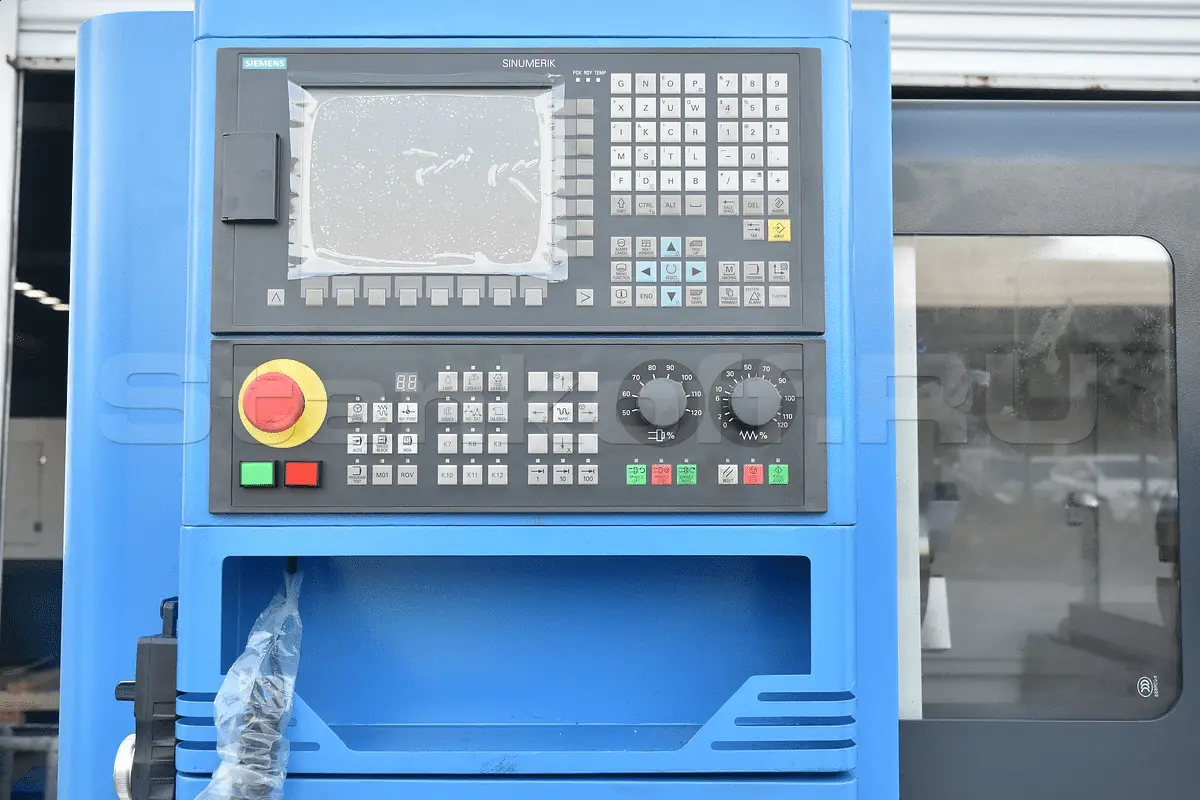

SINUMERIK 808D Advanced Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.
Двигатели подачи SINAMICS с их идеальными динамикой и точностью.
Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

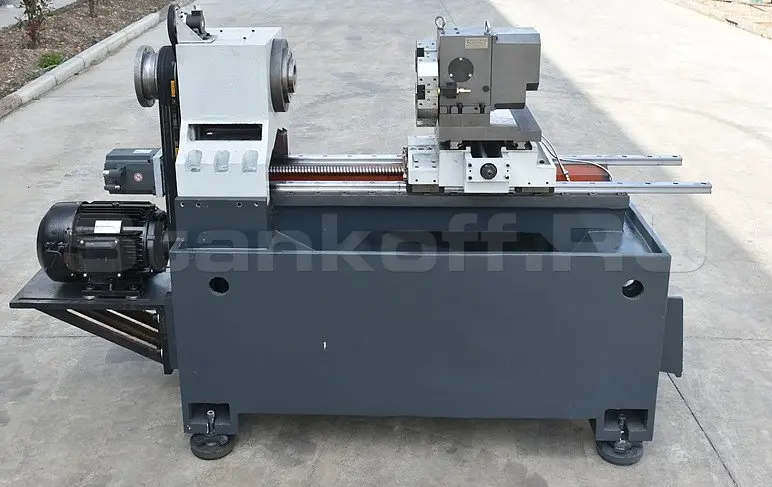

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

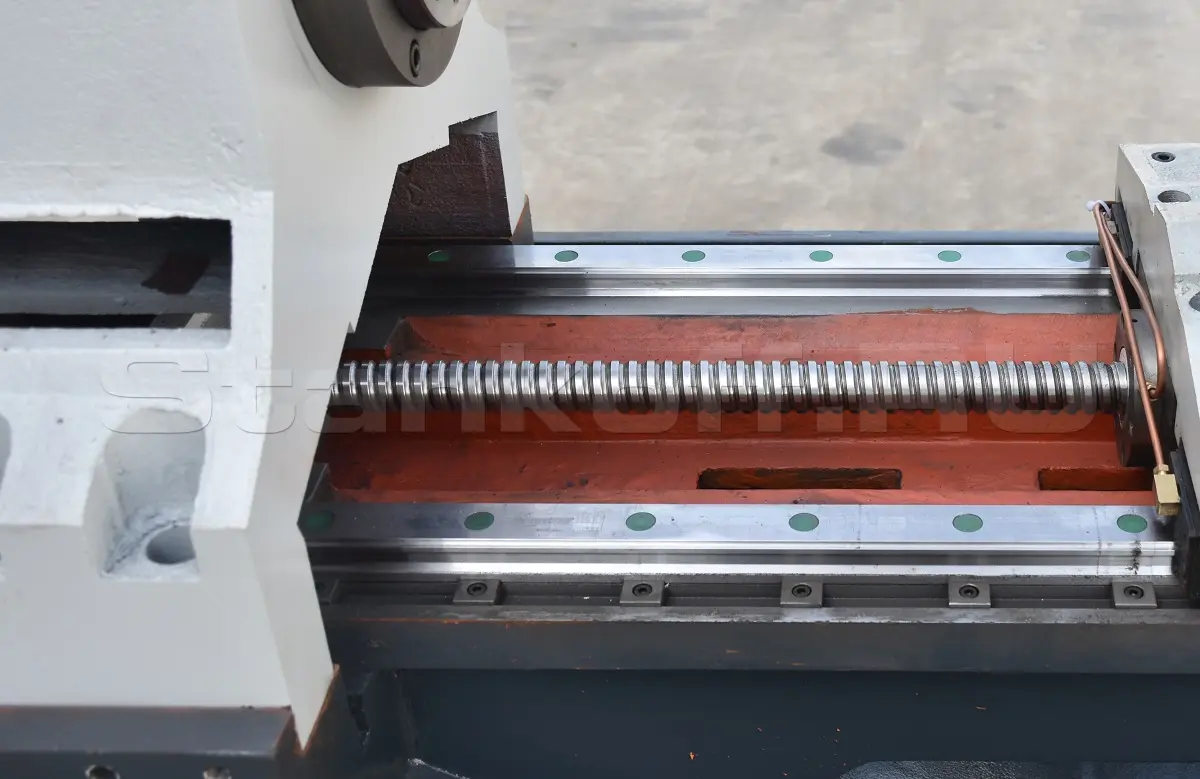

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.
Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания.
Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
Основная область применения: станки с ЧПУ и обрабатывающие центры

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
Проходное отверстие шпинделя 49 мм.

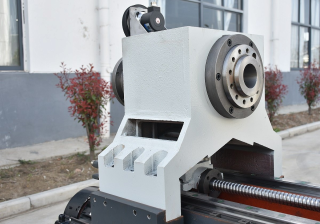

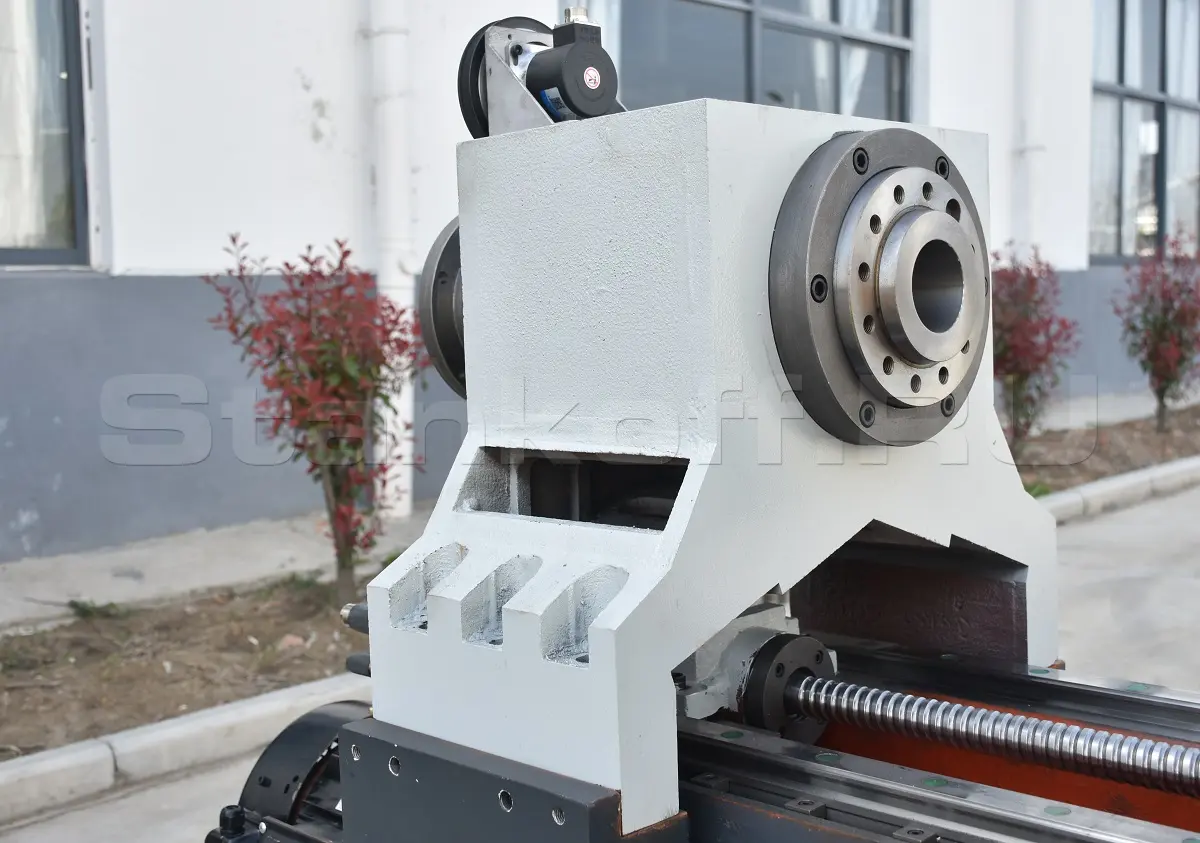

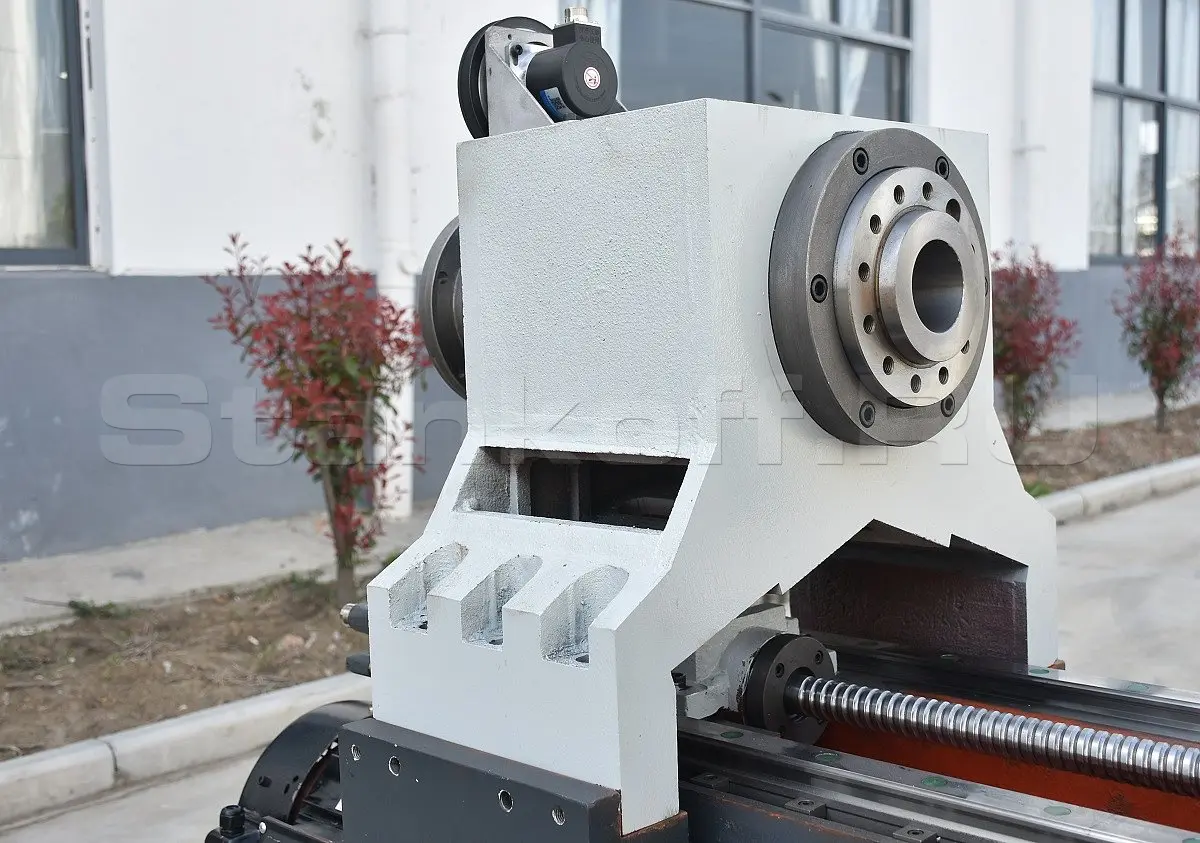

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

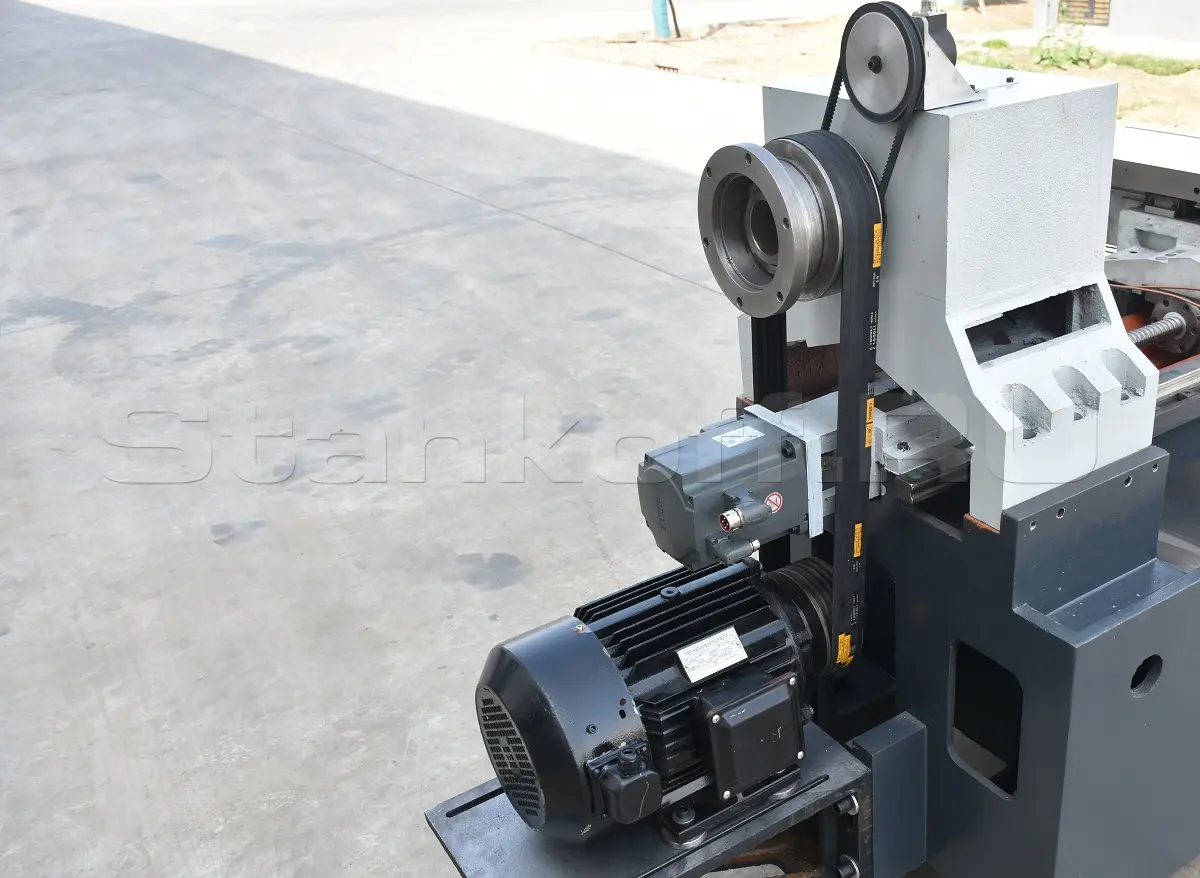

Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.
Мощность главного привода - 5,5 кВт.

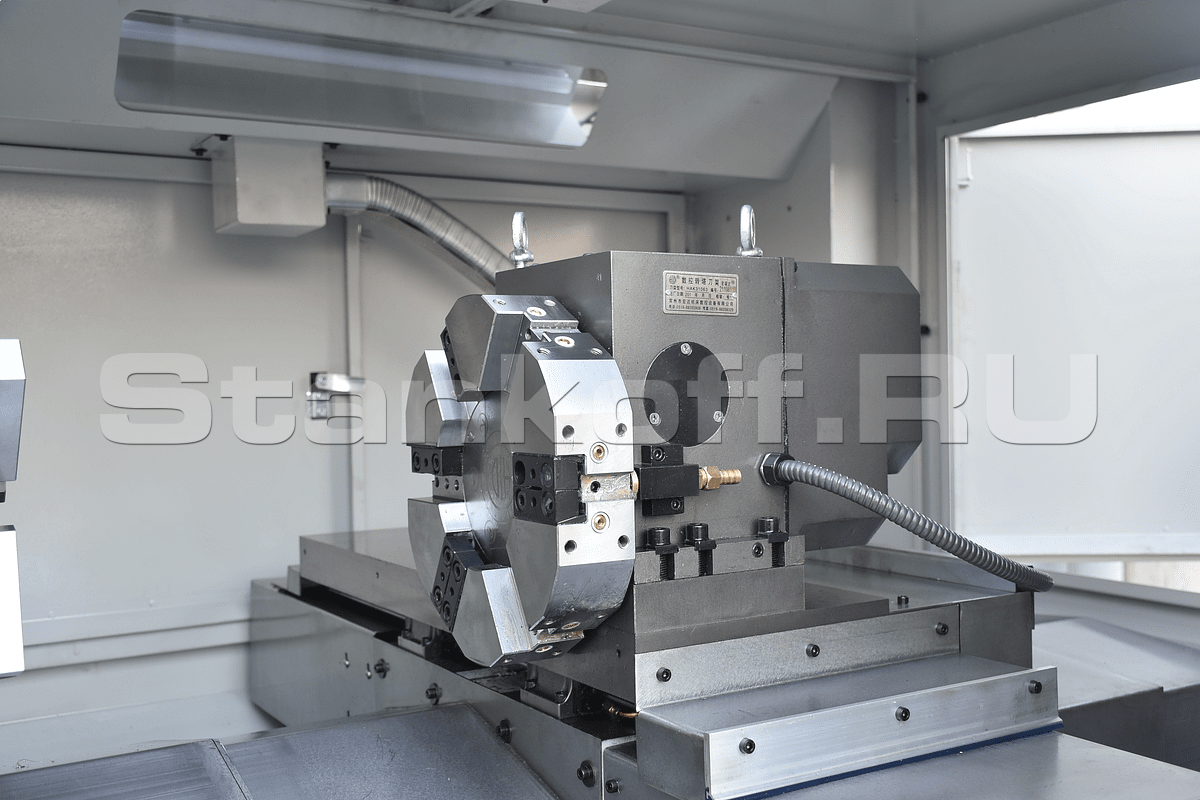

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Размер устанавливаемого инструмента 20 х 20 мм.
Система подачи СОЖ через револьверную голову.

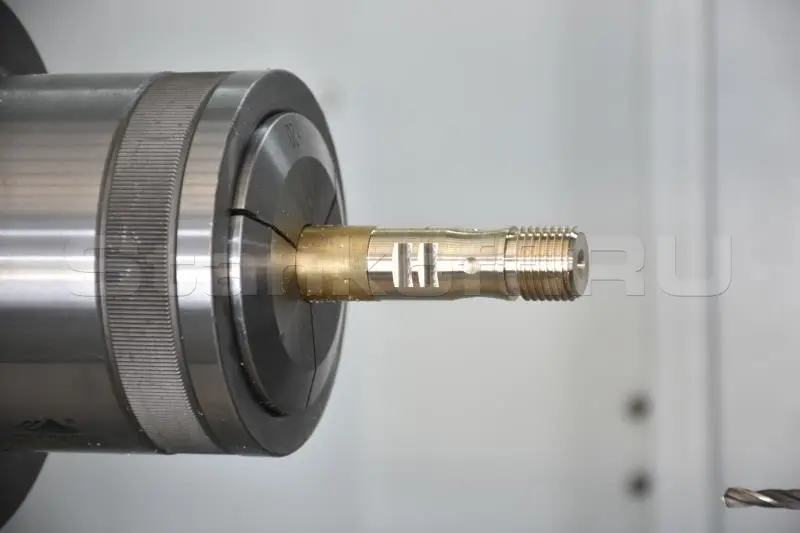

ЦАНГОВЫЙ ПАТРОН

Возможность обработки прутка диаметром от 0 - 45 мм.

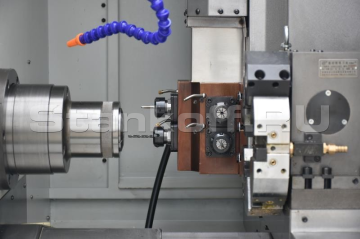

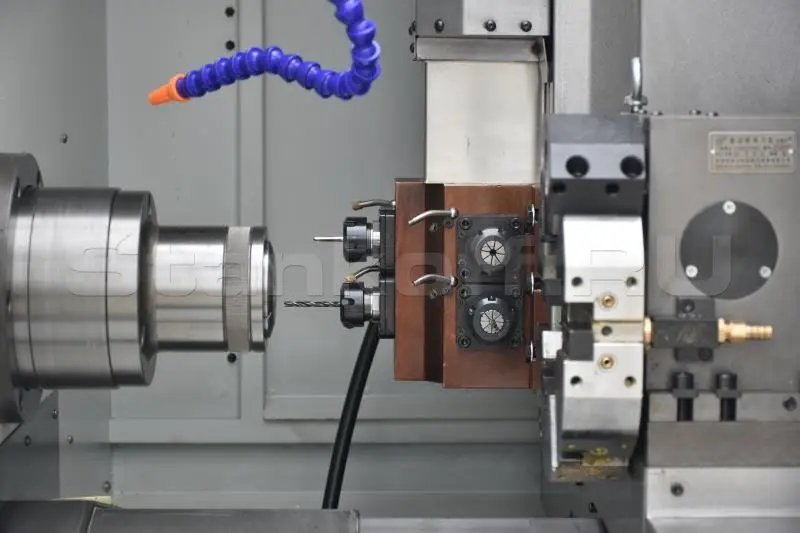

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2)

Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.
Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.

Характеристики

Габариты обрабатываемых деталей:
Макс. диаметр обработки над станиной, мм	350
Макс. диаметр обработки над суппортом, мм	180
Расстояние между центрами, мм	400
Станина и направляющие:
Тип станины	Монолитная станина из чугуна
Твердость направляющих станины	HRC 50
Ширина станины, мм	350
Направляющие по оси Z	Качения (Тайвань)
Направляющие по оси Х	Качения (Тайвань)
Система управления и сервоприводы:
Стойка управления	Siemens 808D Advanced
Серводвигатели	Siemens
Шпиндель:
Диаметр отверстия в шпинделе, мм	50
Торец шпинделя	А2-5
Конус шпинделя	MT6
Патрон, мм	0-45 Цанговый
Скорость вращения	2500 об/мин
Перемещение и скорость подачи:
Ход по оси Х, мм	350
Ход по оси Z, мм	250
Х,Z ускоренная подача , м/мин	10/12
Инструмент:
Тип установки инструмента, мм	6-ти позиционный револьверная голова
Количество устанавливаемого инструмента	6
Размер инструмента, мм	20 x 20
Двигатель:
Мощность шпинделя, кВт	5,5
Мощность системы охлаждения, Вт	120
Габаритные размеры:
Длина, мм	2050
Ширина, мм	1400
Высота, мм	1620
Вес, кг	1800
Габаритные размеры в упаковке:
Длина , мм	2220
Ширина, мм	1650
Высота, мм	1880
Вес, кг	2000
