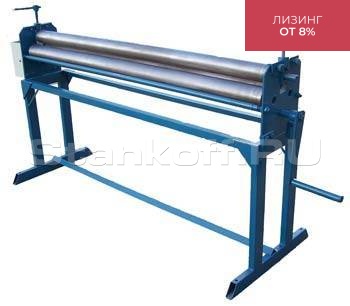

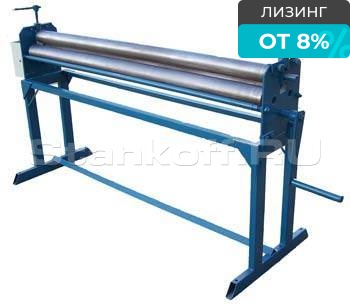

Ручной трехвалковый вальцовочный станок BP2000

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Вальцы трехвалковые предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2.

Особенности

  • Вальцовочный станок BP2000 - надежное оборудование для небольшого серийного производства заготовок круглых тонкостенных труб;
  • Настройка перекоса валов позволяет проводить вальцовку конуса;
  • Валы станка могут перемещаться по вертикали, выполнять прямое и обратное вращение;
  • Данные вальцы применяются при изготовлении тонкостенных труб круглых воздуховодов и дымоходов;
  • Рекомендуем устанавливать вальцовочный станок на прочное бетонное основание или фундамент и жестко фиксировать анкерными болтами.

Устройство и принцип работы

  1. основание;
  2. щечки;
  3. откидная балка;
  4. прижимной вал;
  5. опорные валы;
  6. стяжные шпильки;
  7. прижимной винт;
  8. приводная рукоятка;
  9. фиксирующие гайки;
  10. кожух;

Установка вальцов

Вальцы трехвалковые ручные должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины).

Принцип работы

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).

Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.


Страна изготовления: Россия

Техническая характеристика ручных вальцев BP2000
Тип привода ручной
Диаметр верхнего вала 70 мм
Вес без упаковки 170 кг
Наибольшая длина вальцевания 2000 мм
Максимальная толщина листа 0,8
Габаритные размеры 2250х600х1000 мм
