QUADRO Алтай-3

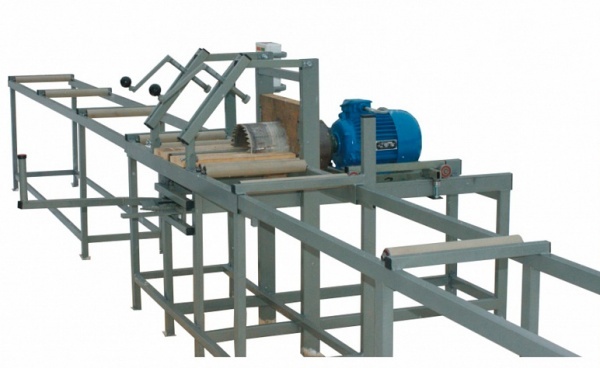

Чашкорезные станки серии ЧБ

Чашка может вырезаться как под углом, так и перпендикулярно оцилиндрованного бревна. Для выполнения действий по нарезанию чашек используется специальная коронка разных диаметров. Точность выборки чашки обеспечивается благодаря надежной фиксации бревна и механизмом натяжения режущего инструмента. Не требуют собственного фундамента, а его монтаж на новом месте не составит труда. Станки могут выполнять все основные виды чашек под любым углом (45°, 65°, 90°). Работает быстро и аккуратно. Специальная конструкция позволяет зарезать чашки в любом массивном бревне.

Артикул Узлы Диаметр заготовки, мм Мощность, кВт Добавить в список Цена
ЧБ-240 чашка 140 - 240 3
ЧБ-320 чашка 200 - 320 4

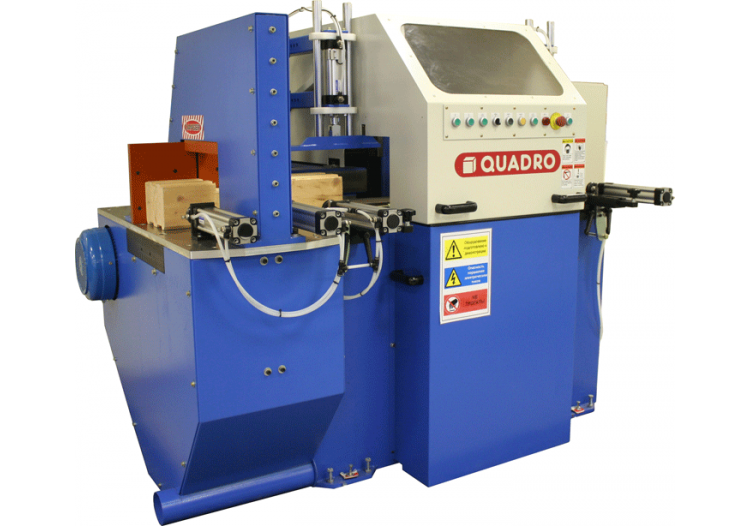

Станки для фрезеровки угловых соединений QUADRO серий T, TS

Применяются в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов различной производственной мощности. Обработка бруса происходит за один проход. Электронная защита электродвигателей. Гидропневматическая подача фрезерных узлов. Фрезерные группы снабжены защитными кожухами. Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов- по механическому счетчику с цифровой индикацией. Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования. Большой защитный кожух защишает от шума и пыли. Управление узлами станка выведено на переднюю панель.

Артикул Узлы Диаметр заготовки, мм Мощность, кВт Добавить в список Цена
QUADRO-250T чашка 220 30
QUADRO-250TS торцовка, чашка 220 35,5

Станок для выпиливания замка(чаши) на профилированном брусе Алтай-Ф4

Производитель Алтай-3 (Россия)

Станок прирезной "Алтай-Ф4" предназначен для выпиливания замка на заданной части бруса по его длине. Работа выполняется с помощью пульта управления, без переналадки бруса между операциями. Станок входит в набор линии по профилировке бруса для деревянного домостроения. Но может быть приобретен отдельно.


Чашкорезный станок Алтай-чн280

Производитель Алтай-3 (Россия)

Чашкорезный станок «Алтай-чн280» используется для выборки чашек в цилиндрических бревнах при обработке погонажа на участках малоэтажного домостроения. Чашкорезный станок «Алтай-чн280» с автоматической подачей фрезы в бревно, часто используется совместно с оцилиндровочным станком «Алтай-ос550» для увеличения объемов выпускаемого оцилиндровочного бруса.

Артикул Узлы Диаметр заготовки, мм Мощность, кВт Добавить в список Цена
Алтай-чн280   160 - 500 6

Поворотный чашкорезный станок для бруса МЧС-2Б

Главной особенностью станка является: 1. Поворотная конструкция, которая позволяет нарезать чаши (пазы) под углом; 2. Консольная фреза для быстрой регулировки ширины паза. Станок предназначен для фрезерования поперечного профильного паза в стеновом брусе с двух сторон. В дополнительной комплектации станок выполняет операции по точной торцовке бруса и сверлению отверстий под нагели.

Артикул Узлы Диаметр заготовки, мм Мощность, кВт Добавить в список Цена
МЧС-2Б чашка, торцовка*, сверление* 250 12,1

Чашкорезный станок для бруса Ф-250

Предназначен для выборки венцовых соединений (поперечных пазов) в брусе прямоугольного сечения. Цикл фрезерования пазов осуществляется с четырех сторон, за одну установку бруса. Кроме того, одновременно с циклом фрезерования, возможно сверление отверстий под нагеля, а также торцовка бруса. Станок применяется на поточном производстве по изготовлению комплектов деревянных домов из профилированного и клееного бруса. Фиксация заготовки осуществляется на рабочем столе механическими винтовыми зажимами. Весь цикл фрезерования делится на два этапа: фрезеровка горизонтальными фрезами и фрезеровка вертикальными фрезами.

Артикул Узлы Диаметр заготовки, мм Мощность, кВт Добавить в список Цена
Ф-250 торцовка, чашка, сверление 250 4х5,5; 1,5; 2х1,5; 5,5

Станок для изготовления чашек ФЧП-1К

Предназначен для фрезерования венцовой чашки сруба круглого профиля под прямым углом (90˚) и эркерного соединения (изменяющимся углом к оси бревна 45˚ ; 30˚). Для более точного позиционирования применена лазерная линейка, которая входит в базовую комплектацию станка. Плавная регулировка скорости подачи. Высокое качество обрабатываемой поверхности. Возможность зарезки венцовой чашки под углами 45 , 90 , 30 градусов. Фиксирование бревна с помощью винтовых прижимов. Возможность эксплуатации станка при отрицательных температурах.

Артикул Узлы Диаметр заготовки, мм Мощность, кВт Добавить в список Цена
ФЧП-1К чашка 180 - 340 13,2

Чашкорезный станок для бревен ЧС3У

Предназначен для работы в комплекте с оцилиндровочными станками и служит для выбирания монтажных чаш диаметром до 320 мм под углом 45-135 градусов к оси бревна. Чашкорезый станок ЧС3У имеет регулируемый по высоте стол, для установки бревна, который может заменить рольганги. Он позволяет изменять центр вырезаемой чаши в тех случаях, когда необходимо производить детали срубов нестандартной формы. Три вертикальных зажима, а также два горизонтально регулируемые упора на столах, обеспечивают надежную фиксацию бревна даже при фрезеровании получаши (в торце бревна) и фрезеровании бревен как больших, так и малых диаметров.


Станок для выборки паза ЧСТ-70

Станок применяется для выборки прямоугольных пазов в торцах бревен, предназначенных для строительства. Используются такие пазы для сращивания бревен, а также при монтаже оконных и дверных проемов. Данный паз также нарезается в торцах бревен для монтажа в проемах окон и дверей. Станок комплектуется режущим инструментом – фрезой со сменными бланкетными ножами.


Наши преимущества

Лизинг
Доставка по России
Пуско-наладка
Обучение
Пост-продажное обслуживание
Гарантия

На сайте Станкофф.RU вы можете купить чашкорезные станки ведущих производителей. В наличии и под заказ более 11 моделей чашкорезов для бруса и бревна по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджера.

Чашкорезы для бревна и профилированного бруса. Сфера применения и возможности

Изготовление элементов деревянных срубов невозможно без выполнения зарубочных операций по созданию на оцилиндрованном бревне или профилированном брусе замковых запилов. Универсальные станки для изготовления чашек представляют собой самостоятельные деревообрабатывающие центры и производят полный цикл действий по формированию пазов раной конфигурации.

Чашкорезный станок для бревен делает трудоемкую и длительную процедуру выборки монтажных чаш простой и быстрой. Агрегат устанавливается в комплексе с оцилиндровочным оборудованием и вырезает в предварительно обработанном кругляке венцовые чашки, эркерные соединения и другие элементы поперечного крепления. Станок используется самостоятельно или в составе специализированных линий по производству деталей деревянного домостроения.

Оборудование работает с полной автоматизацией рабочих процессов и отличается:

  • высоким уровнем жесткости узлов и основания, исключающим вибрацию при работе с крупногабаритными заготовками;
  • точным позиционированием и надежной фиксацией бревна винтовыми прижимами;
  • плавной регулировкой скорости подачи и фрезерования с удобно расположенного пульта управления;
  • небольшой массой и габаритами.

Чашкорезы для бруса используются для обработки массивных и клееных заготовок. Изготовление поперечного паза прямоугольной формы и полукруглой чаши с прямым или угловым наклоном производится со скоростью, определяемой характеристиками агрегата. Средняя производительность устройств составляет около 4 рабочих циклов на протяжении минуты.

Компактные и достаточно легкие станки не нуждаются при установке в усиленном фундаменте и позволяют быстро организовать работу вместе изготовления сруба. Фрезерование выполняется по продольной оси заготовки под прямым или изменяющимся углом. Для того чтобы обеспечить фиксированные значения угловой обработки используется поворотный механизм, расположенный на рабочем органе.

Конструкция и классификация по типу инструмента

В базовой комплектации станок чашкорез состоит из основания, фрезерного узла и цилиндрических направляющих, которые имеют хромированную поверхность для повышения износостойкости. Прямой и обратный ход рабочей головки осуществляют отдельные электродвигатели, позволяющие производить перемещение суппорта с разной скоростью. При изготовлении профиля используются специализированные виды фрез или ленточных пил.

В зависимости от типа режущего инструмента чашкорезы для бревна подразделяют на категории:

  • Фрезерные. Используют в работе ножевые или корончатые фрезы. Отличаются способностью изготавливать чаши с максимальной точностью размеров и формы. Перенастройка работы с заготовками разного диаметра производится заменой ножей. Характеризуются большой энергоемкостью, но показывают высокую производительность.
  • Ленточные. Работают с применением ленточной пилы кольцеобразной формы. Хорошо выдерживают форму и размер чаши, но пользуются небольшой популярностью за счет недолговечности расходного инструмента. Режущая кромка пил затупляется быстро и не подлежит перетачиванию.

Выбор станка и особенности современных моделей

Выбор чашкорезного станка для профилированного бруса основывается на максимальных размерах обрабатываемой заготовки, величине диаметра и форме режущей коронки, и зависит от следующих показателей работы оборудования:

  1. Степень автоматизации и наличие блока ЧПУ.
  2. Частота вращения и расположение фрезеровочного инструмента.
  3. Уровень скорости при подаче заготовки.
  4. Мощность двигателя.

Для более удобной эксплуатации станка существует ряд дополнительных приспособлений, позволяющих работать с маломерными заготовками, увеличивать точность межцентровых размеров венцовых чашек и сокращать время на позиционирование заготовки.

Современные обрабатывающие центры для производства соединительных пазов выпускаются с полной автоматизацией процессов или имеют полуавтоматический способ управления. Для безопасной работы агрегатов предусмотрена электронная защита двигателей, закрытых металлическим кожухом. Зона реза имеет надежное ограждение для предохранения персонала от травм. Удаление мелких древесных отходов выполняется аспирационной системой через специальные отверстия в корпусе.
