Вертикальный фрезерный обрабатывающий центр KVL1200

Name: Вертикальный фрезерный обрабатывающий центр KVL1200
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул KVL1200

Рабочая зона
Размеры рабочего стола, мм	1350 х 600
Наибольшая нагрузка на стол, кг	1000
Т-пазы стола	-
Перемещение по оси Х, мм	1200
Перемещение по оси Y, мм	600
Перемещение по оси Z, мм	600
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 750
Расстояние от центра шпинделя до колонны, мм	665
Параметры обработки
Максимальный диаметр сверления, мм	45
Максимальная нарезаемая резьба	М24
Фрезерование, см³/мин	250
Шпиндель
Обороты шпинделя, мин−1	8000
Мощность электродвигателя главного привода (пост./30 мин.), кВт	11/15
Инструментальная система
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	24
Время смены инструмента, сек	1,8
Максимальный диаметр инструмента, мм	80
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, м/мин	24 / 24 / 20
Точность
Точность позиционирования, мм	0,008
Повторяемость, мм	0,005
Энергопотребление
Потребляемая мощность, кВт	25
Напряжение, В	380
Частота, Гц	50
Прочие характеристики
Объем бака СОЖ, л	350
Давление воздуха, Бар	6 - 8
Габаритные размеры:
длина, мм	4600
Ширина, мм	2500
Высота, мм	3200
Вес, кг	9000

Все характеристики

Модели серии

Все товары

KVL510

KVL650

KVL850

KVL1000

KVL1350

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Вертикальный многоцелевой обрабатывающий центр KVL предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-формы. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

Назначение

Вертикальные многоцелевые обрабатывающие центры серии KVL предназначены для обработки деталей, требующих высокой точности (точность позиционирования 0,008 мм), имеющих сложную форму, например, пресс-формы. Обрабатывающие центры KMT KVL предназначены для операций:

фрезерование;
сверление;
зенкерование;
растачивание;
нарезание резьбы;
обработка двухмерных и трехмерных изогнутых поверхностей;
обработка наклонных поверхностей.

Область применения

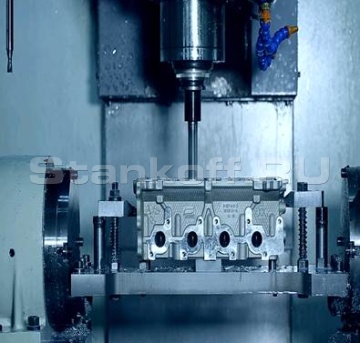

Получаемые изделия

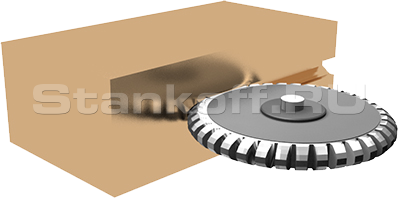

Схемы обработки

Особенности

Основные компоненты станины изготавливаются из высококачественного чугуна - механита

Проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

В конструкции станка заложена цельнолитая станина с усиленной массой

Масса станка напрямую влияет на жесткость конструкции. Стенки литья толще, следовательно отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания.

На станках установлена система ЧПУ Fanuc

Самая распространённая в мире система. Является одной из самых стабильных.

На шпинделе и ШВП используется подшипники NSK (Япония)

Качественные подшипники шпинделя - гарантия надежной и долговечной работы шпинделя.

Конструктивные особенности

Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

Автоматическая система смены инструмента

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение ножа после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.

Шпиндель

Шпиндель производства мировой компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

Линейные направляющие качения

В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

Система ЧПУ Fanuc OI MF (Япония)

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.

Шабрение

Шабрение поверхностей — это финишная слесарная операция, смысл которой состоит в том, чтобы используя специальный инструмент, называемый шабер, соскоблить с детали тонкий слой материала. Толщина материала варьируется в интервале 0,005–0,07 мм. Технология прецизионного (высокоточного) выравнивания поверхности изделия из металла специальным режущим инструментом позволяет получить поверхность с неравномерностью порядка единиц микрона. Шабрение практически не поддаётся механизации и остаётся одной из самых трудоёмких слесарных работ. Шабрят чаще всего тогда, когда нужно пригнать поверхности двух деталей так, чтобы они прилегали друг к другу наиболее плотно и обеспечивалась высокая точность контакта.

Параметры точности

Стандарт точности			Стандарт ISO	Тестовый показатель
Точность	Ось X	Точность позиционирования, мм	± 0,005	0,004
	Ось X	Повторяемость, мм	± 0,003	0,003
	Ось Z	Точность позиционирования, мм	± 0,005	0,004
	Ось Z	Повторяемость, мм	± 0,003	0,003

Параметры	Стандарт ISO	Стандарт SMTCL
Параллельность перемещение оси Х поверхности стола	0,03 / 500	0,04 / 500
Параллельность перемещение оси Y поверхности стола	0,03 / 500	0,035 / 500
Точность повторяемости	± 0,003	± 0,0025
Точность позиционирования	± 0,005	± 0,004

Дополнительная оснастка:

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Характеристики

Рабочая зона
Размеры рабочего стола, мм	1350 х 600
Наибольшая нагрузка на стол, кг	1000
Т-пазы стола	-
Перемещение по оси Х, мм	1200
Перемещение по оси Y, мм	600
Перемещение по оси Z, мм	600
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 750
Расстояние от центра шпинделя до колонны, мм	665
Параметры обработки
Максимальный диаметр сверления, мм	45
Максимальная нарезаемая резьба	М24
Фрезерование, см³/мин	250
Шпиндель
Обороты шпинделя, мин−1	8000
Мощность электродвигателя главного привода (пост./30 мин.), кВт	11/15
Инструментальная система
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	24
Время смены инструмента, сек	1,8
Максимальный диаметр инструмента, мм	80
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, м/мин	24 / 24 / 20
Точность
Точность позиционирования, мм	0,008
Повторяемость, мм	0,005
Энергопотребление
Потребляемая мощность, кВт	25
Напряжение, В	380
Частота, Гц	50
Прочие характеристики
Объем бака СОЖ, л	350
Давление воздуха, Бар	6 - 8
Габаритные размеры:
длина, мм	4600
Ширина, мм	2500
Высота, мм	3200
Вес, кг	9000
