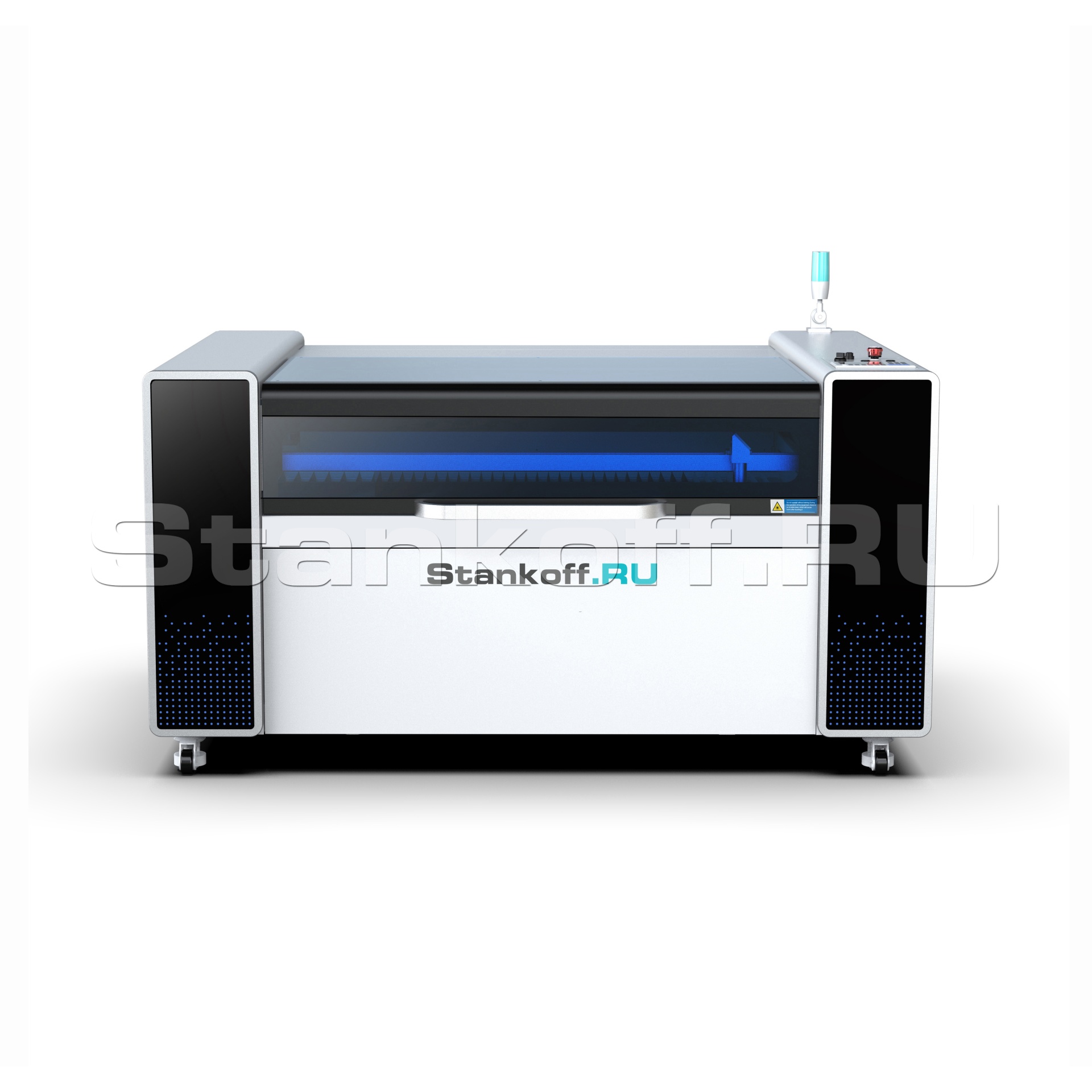

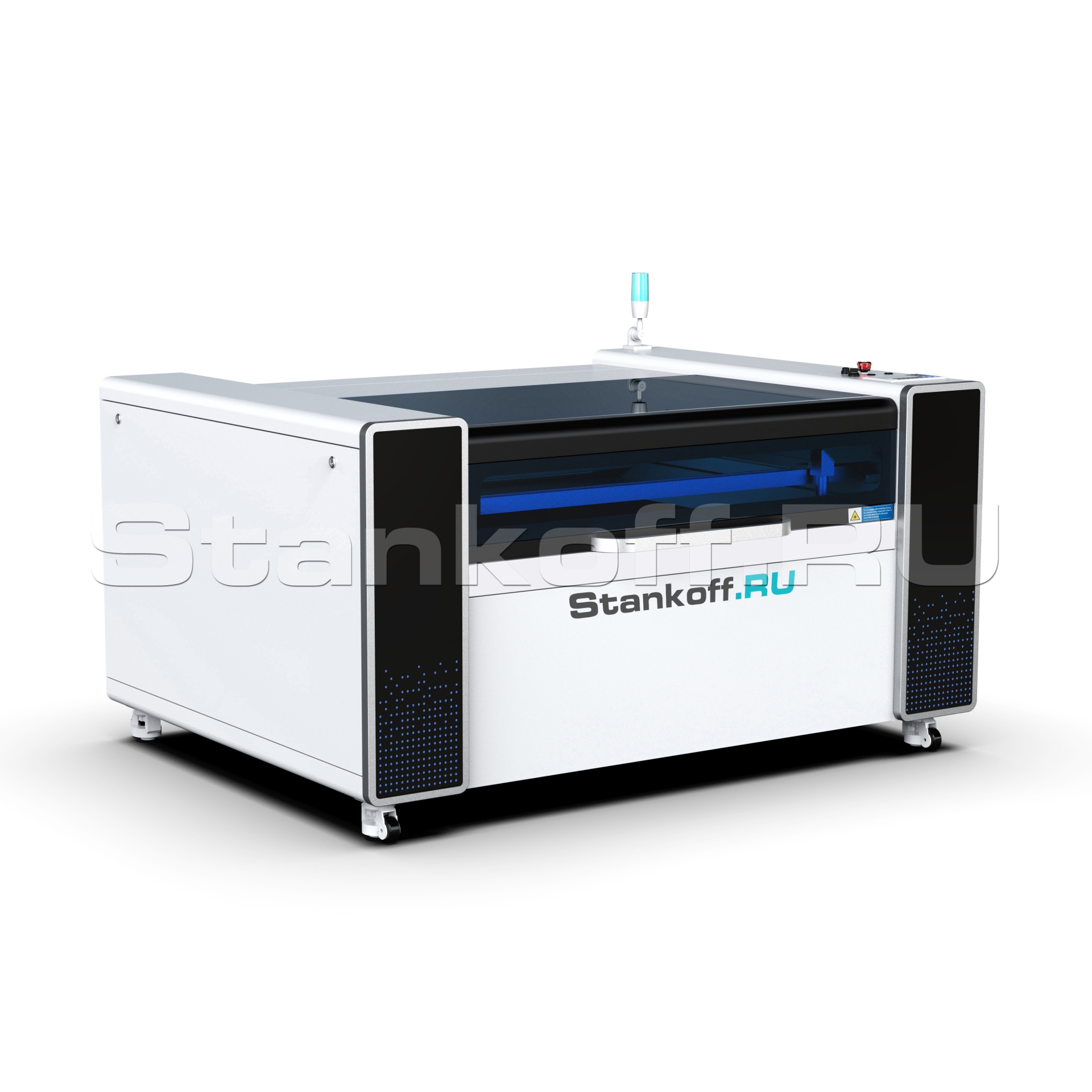

Лазерно-гравировальный станок с подъемным столом JW-UP 1610 300W

Name: Лазерно-гравировальный станок с подъемным столом JW-UP 1610 300W
Price: 1118939 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

Краткие характеристики

Артикул: JW-UP 1610 300W
Регулировка мощности лазера: Программная
Максимальная мощность лазерной трубки: 300
Производитель лазерной трубки: Yongli
Тип лазера: СО₂ герметичная лазерная трубка
Длина волны, мкм: 10,6

Все характеристики

Модели серии

Все товары

JW-UP 6040 80W

JW-UP 9060 100W

JW-UP 1390 130W

JW-UP 1610 180W

1 118 939 ₽ обновлено 31 июля

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Олег Селезнев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

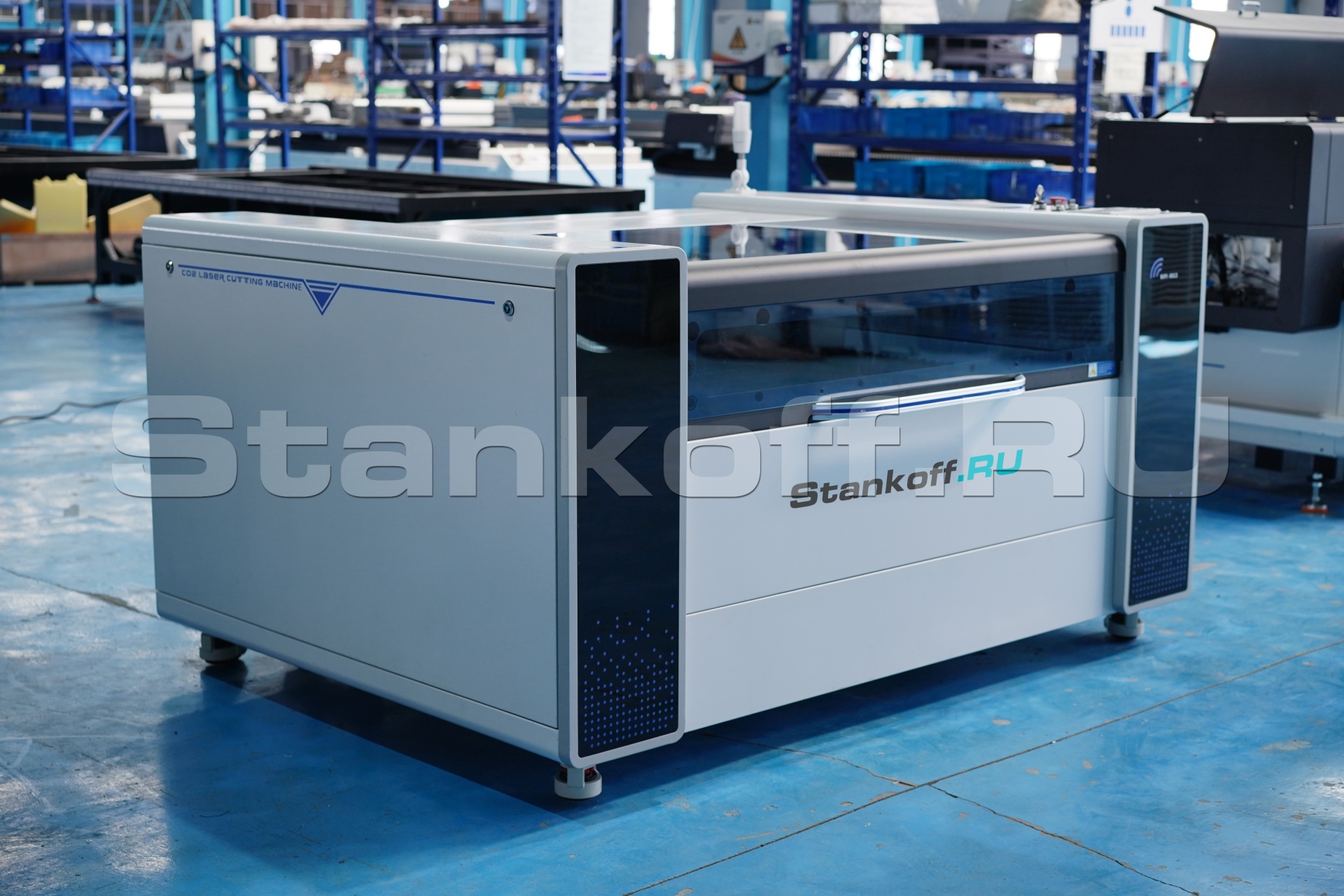

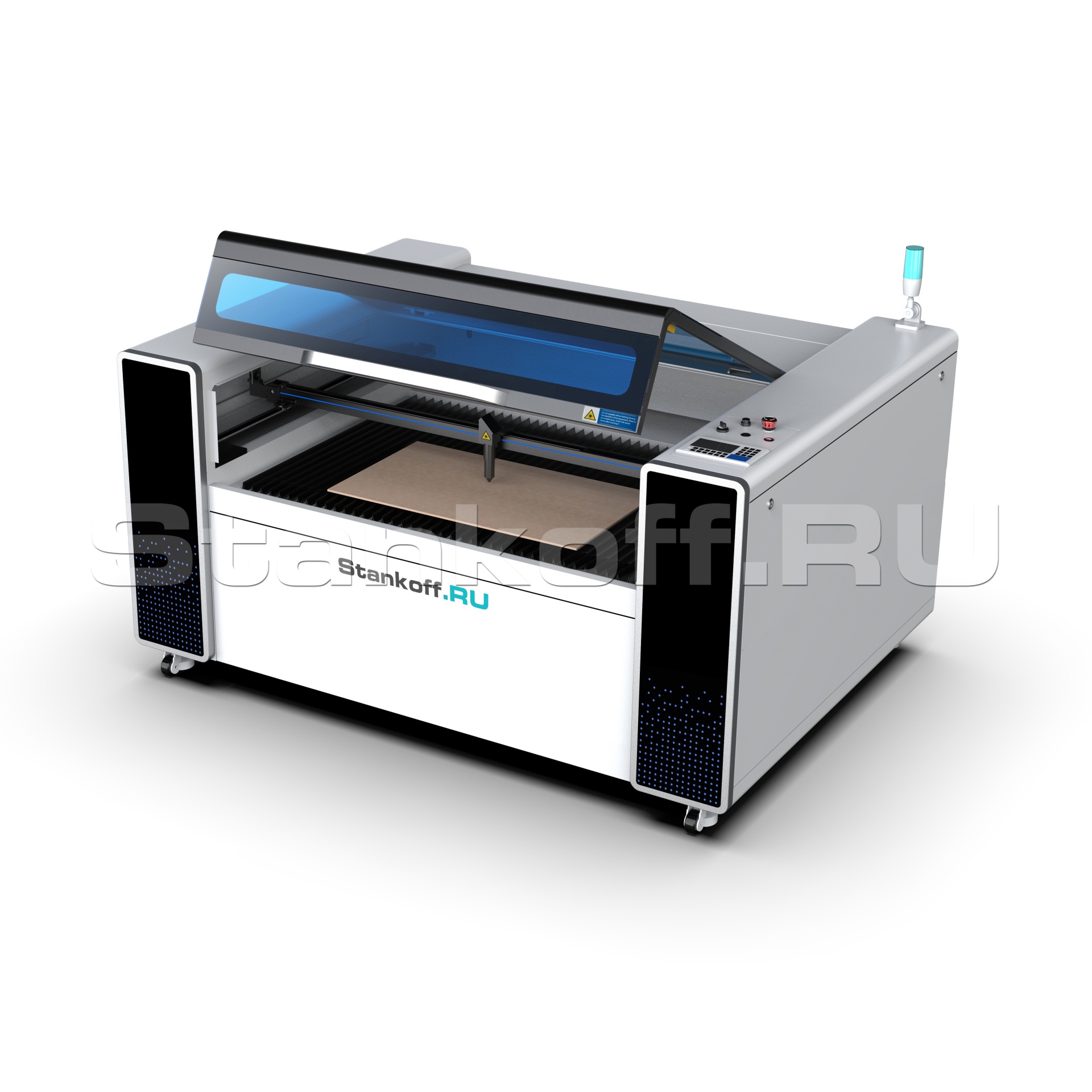

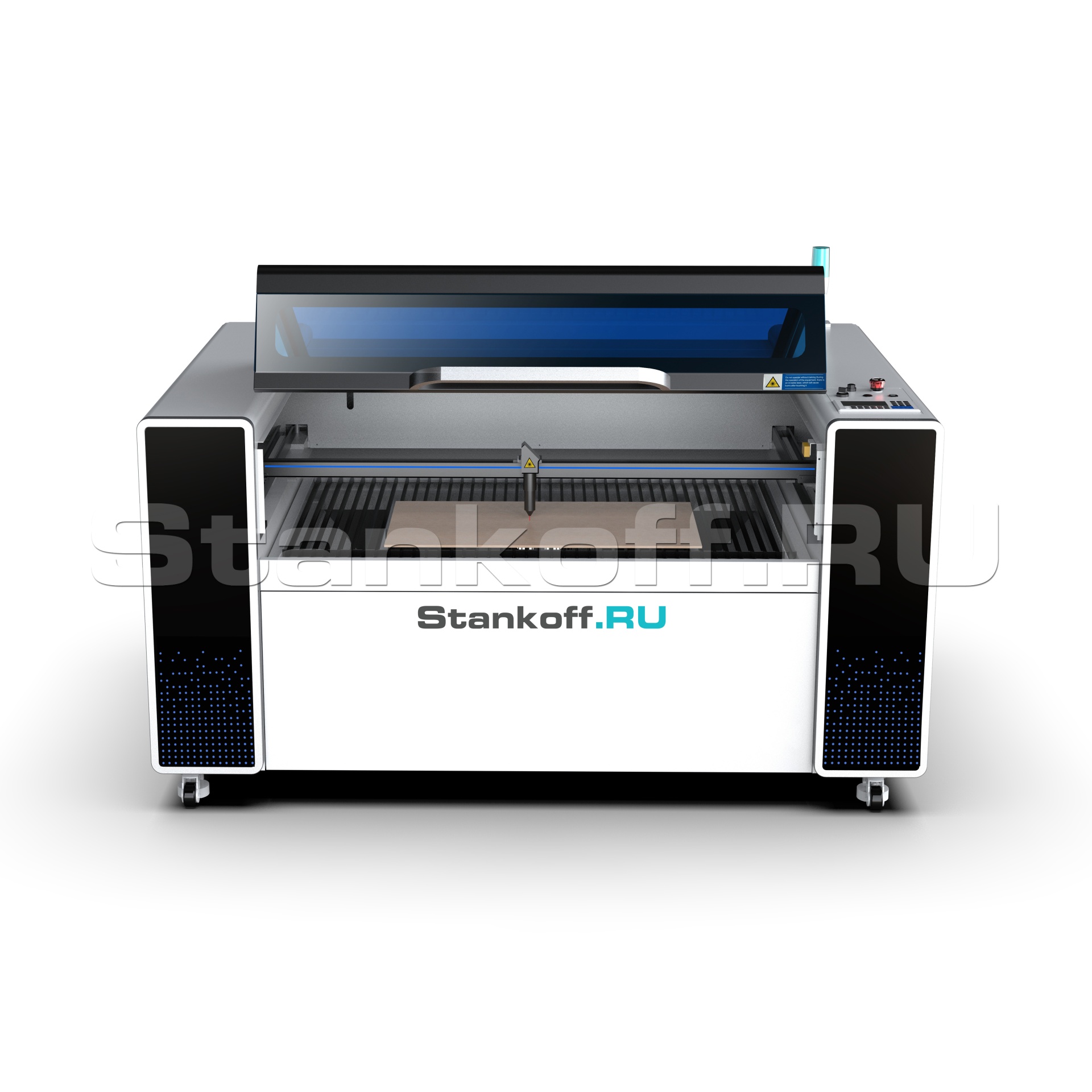

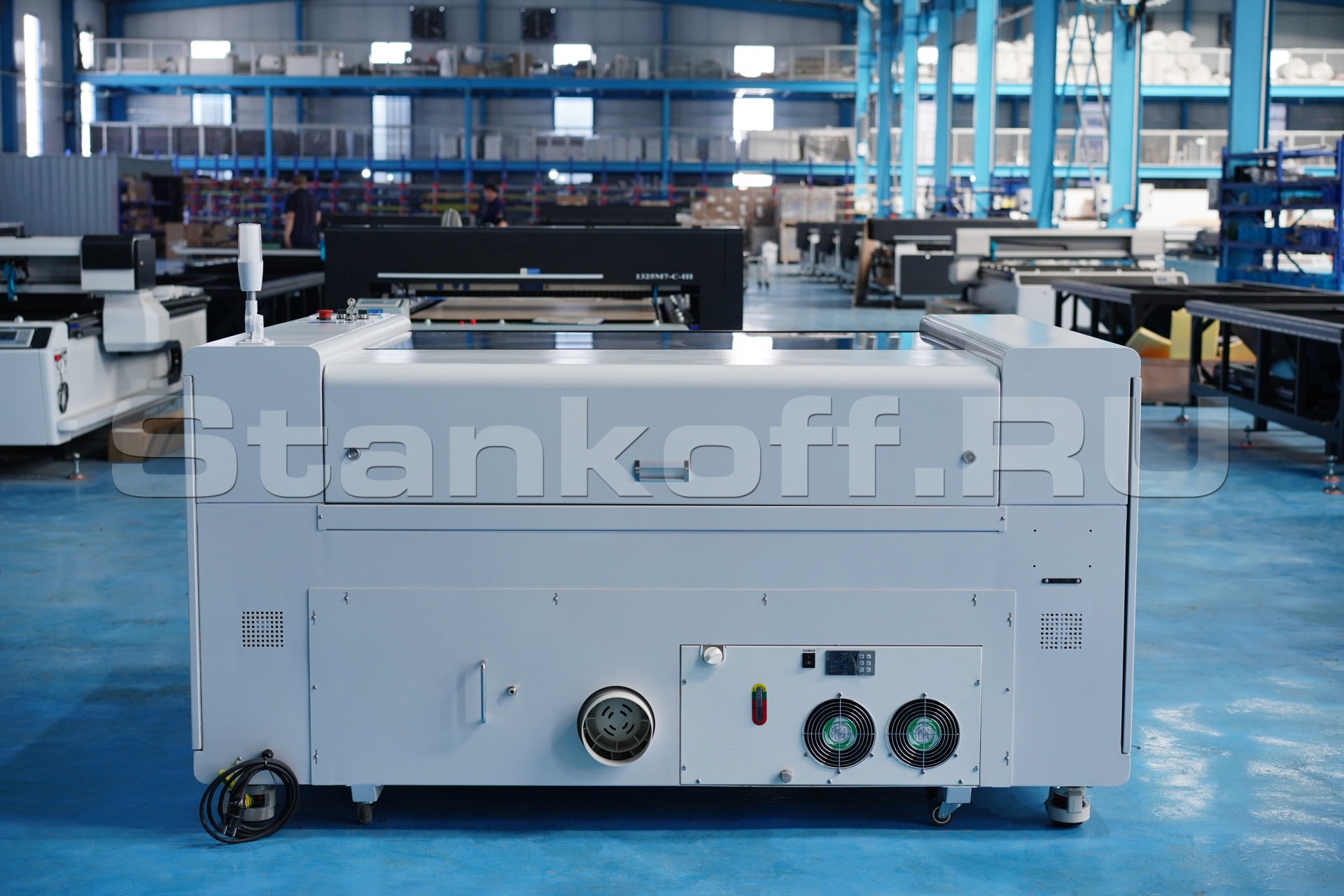

Лазерно-гравировальный станок с подъемным столом JW-UP 1610 300W – это высокоточный CO₂-лазерный станок профессионального уровня, предназначенный для гравировки и резки неметаллических материалов. Модель оснащена электроподъёмным рабочим столом, что обеспечивает удобную обработку как тонких, так и объёмных заготовок высотой до 300 мм.

Конструктивные особенности

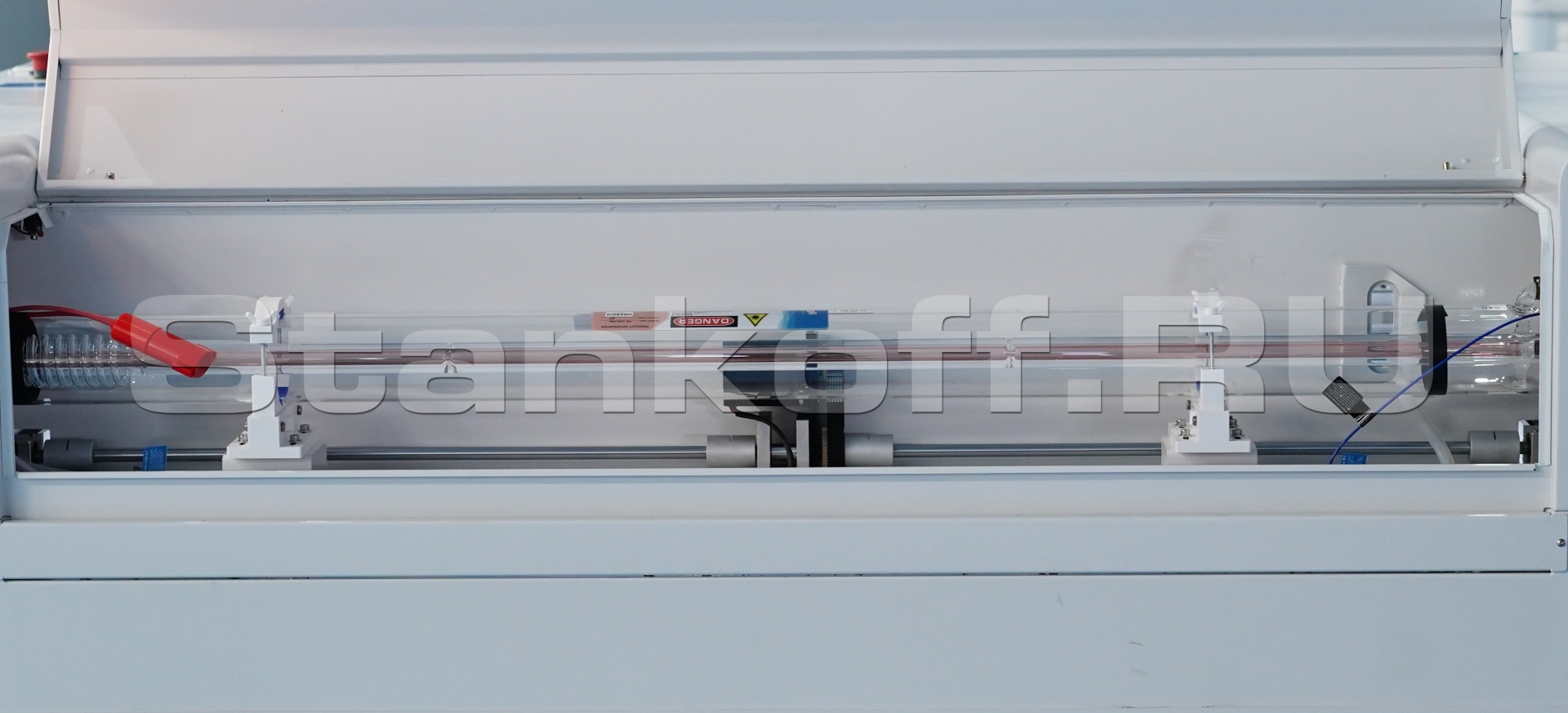

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

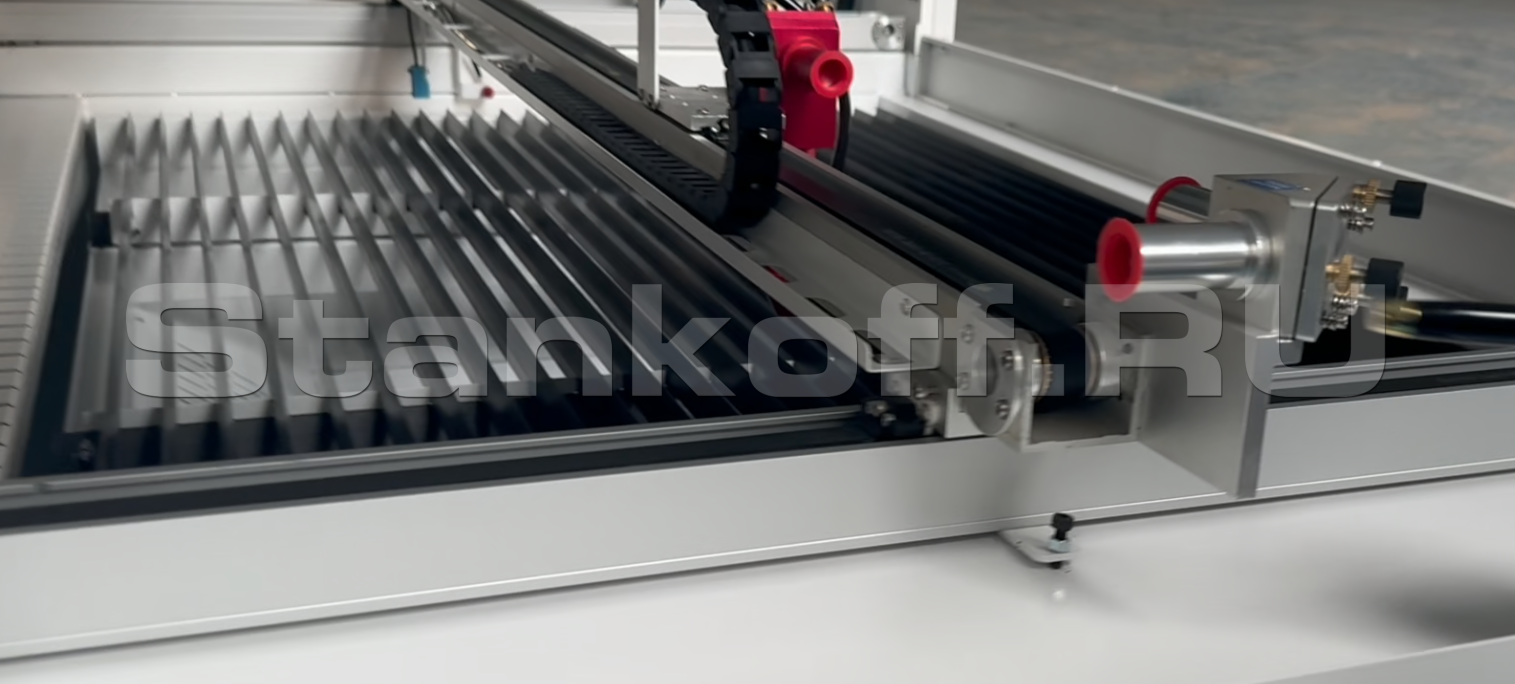

Реечный стол

Стол из анодированного алюминия. Позволяет осуществлять на станке операции лазерной резки и лазерной гравировки. Реечный стол позволяет обеспечить высокое качество реза. Лазерный луч, прорезая материал на реечном столе, не будет отражаться обратно в материал. Площадь соприкосновения с материалом на реечном столе очень мала, т.к. материал кладется на малое количество ламелей, что уменьшает контакт материала с обратной стороны и минимизирует метки и позволяет избежать подгорания материала.
Материал можно положить на меньшее количество ламелей, что будет уменьшать контакт материала с обратной стороны и минимизировать метки

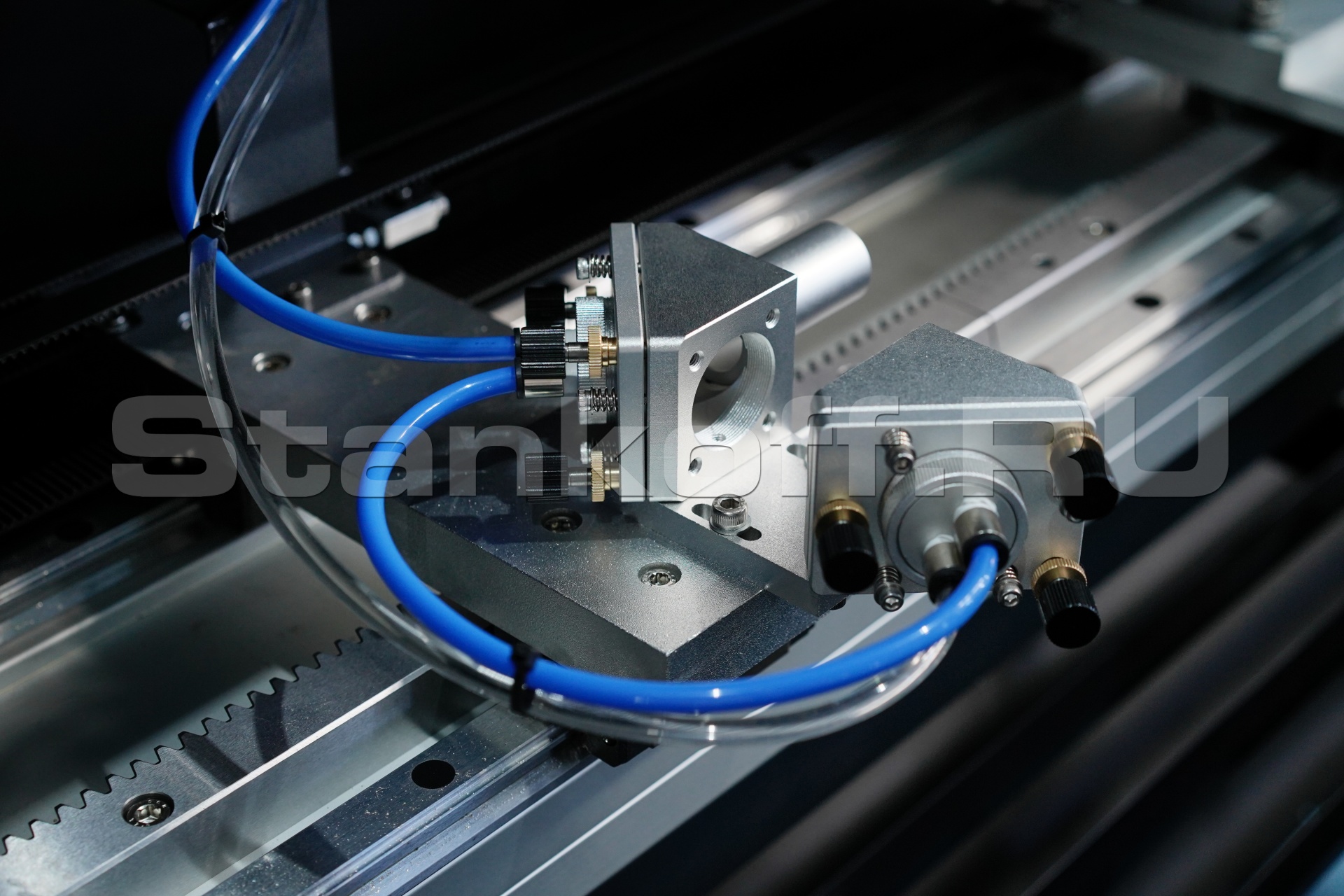

Фиксатор линзы

Фиксатор линзы изготовлен из чистой меди, обладает износостойкостью и коррозионной стойкостью.

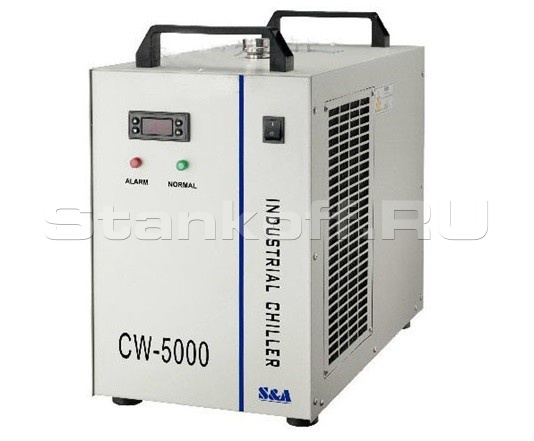

Водяной чиллер S&A CW-5000

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

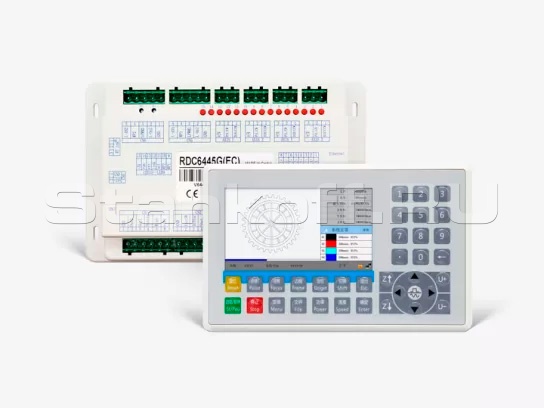

Панель управления RUIDA

• Поддержка чтения и записи файлов обработки через USB-накопитель (офлайн), возможность изменения параметров обработки файлов.
• Отображение траектории обработки, координатных точек, индикатора прогресса и другой информации в реальном времени.
• Поддержка как контактной, так и бесконтактной фокусировки.
• Обеспечивает удобство интеграции и возможность адаптации под индивидуальные требования.

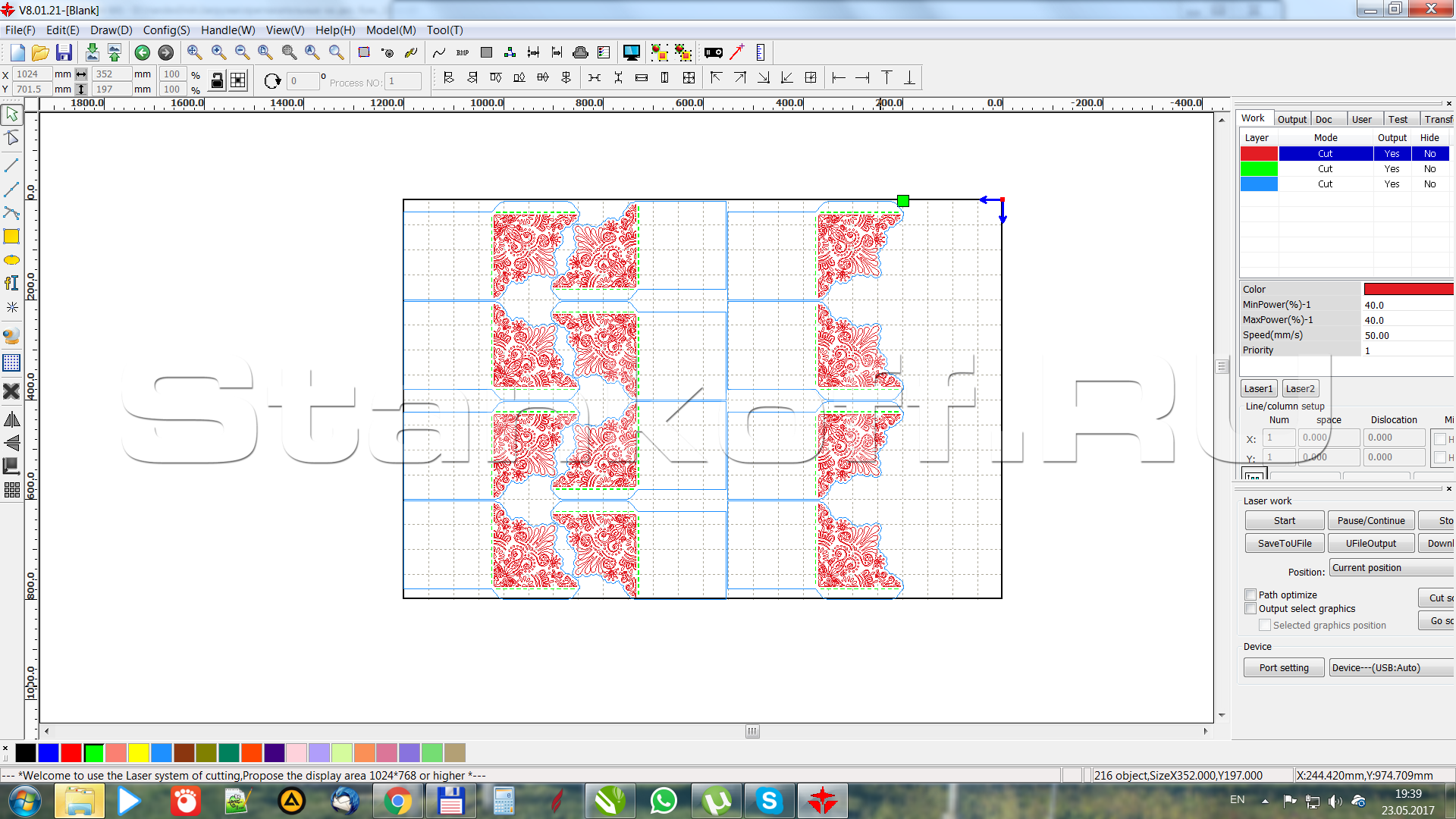

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

Шаговый двигатель

Все моторы, установленные вертикально, закреплены в одной точке вибрации, что снижает вибрации и повышает качество резки/гравировки.

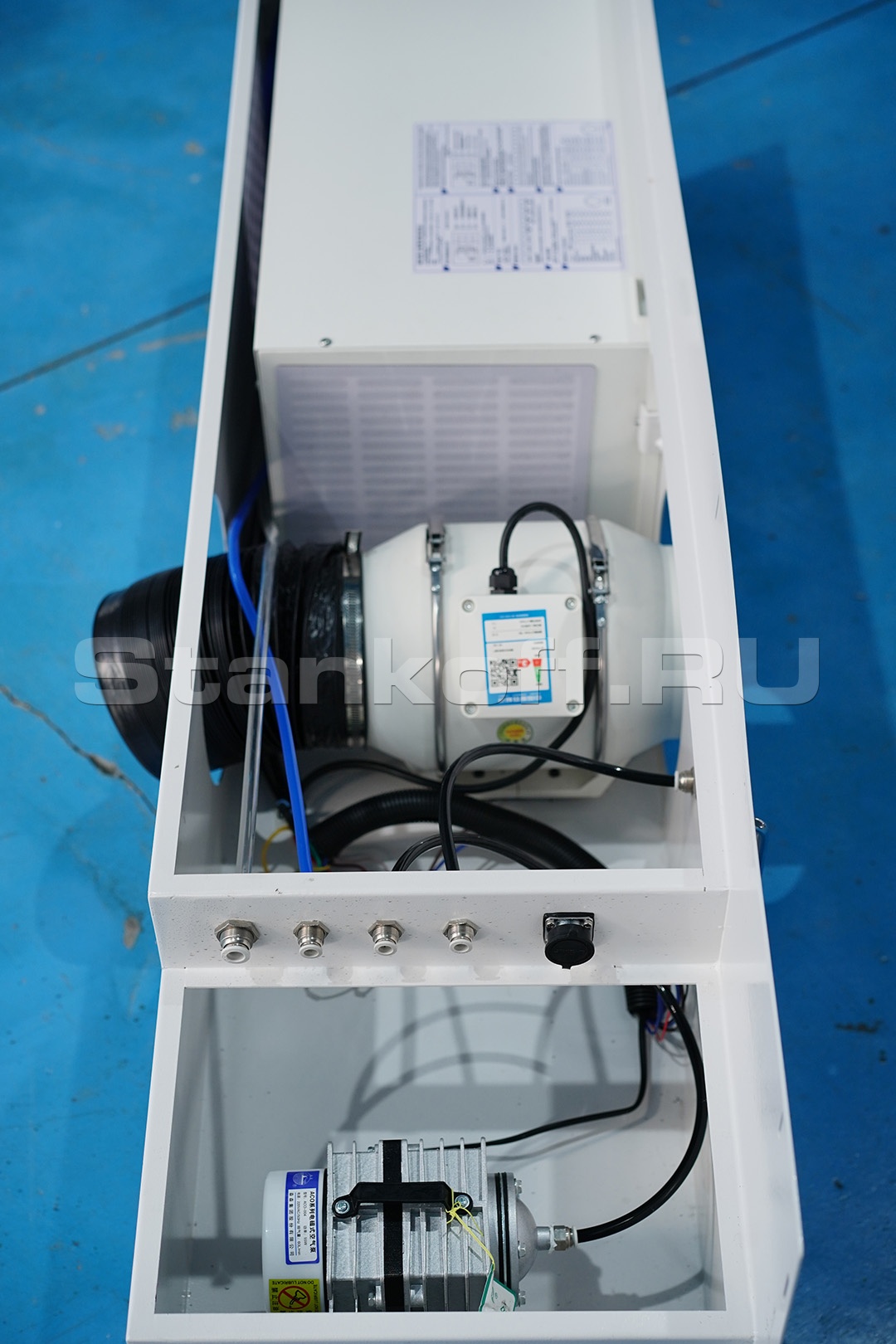

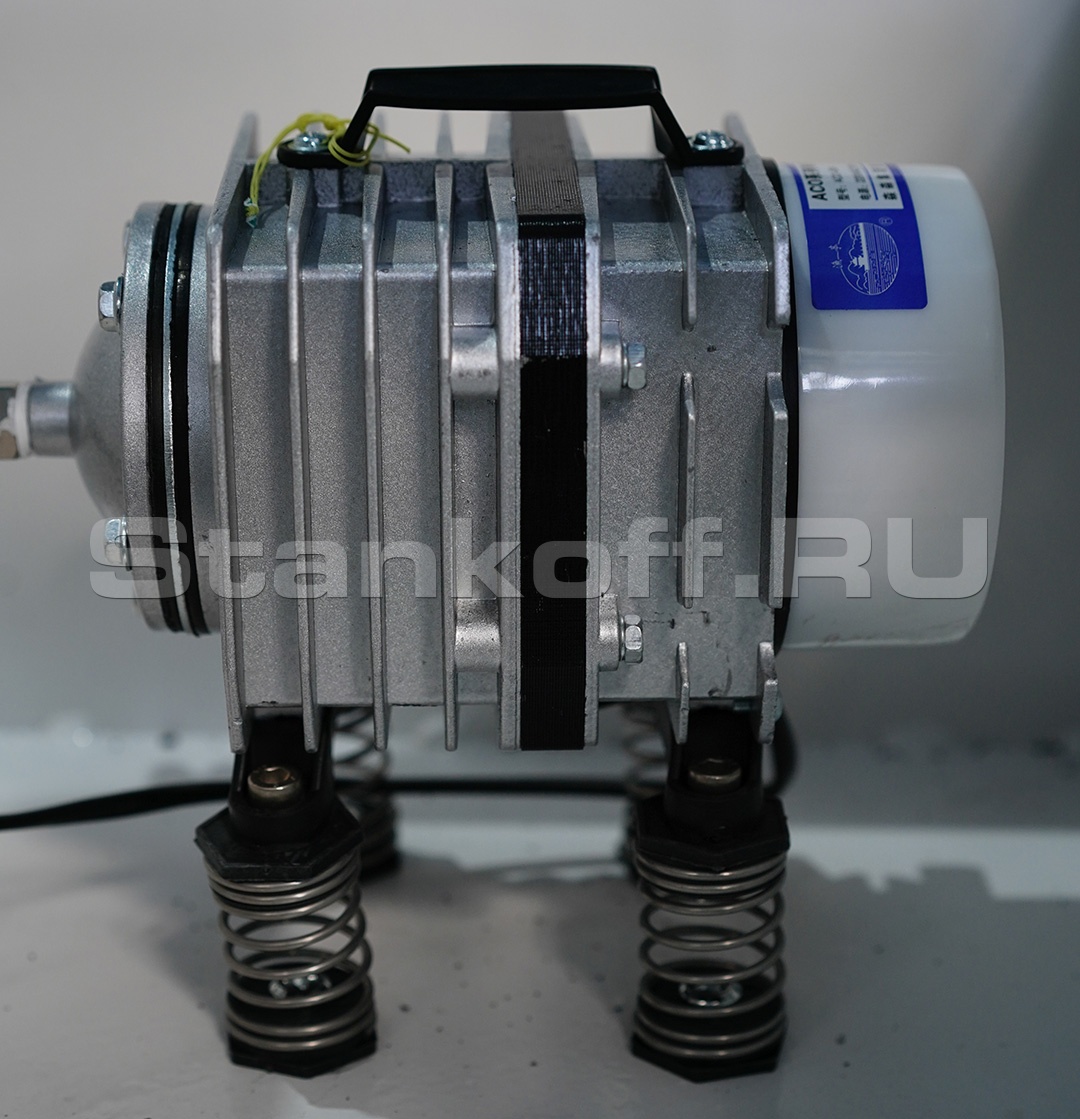

Воздушный компрессор

Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее.

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

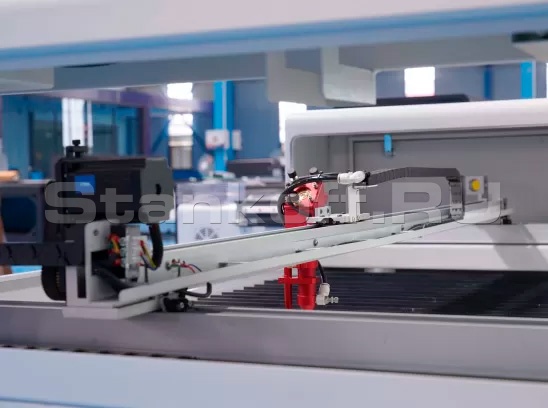

Передача по оси X

Передача по оси X осуществляется с помощью ременного привода. Используется синхронная шестерня, изготовленная из чистой меди, обладающая высокой износостойкостью и коррозионной стойкостью.

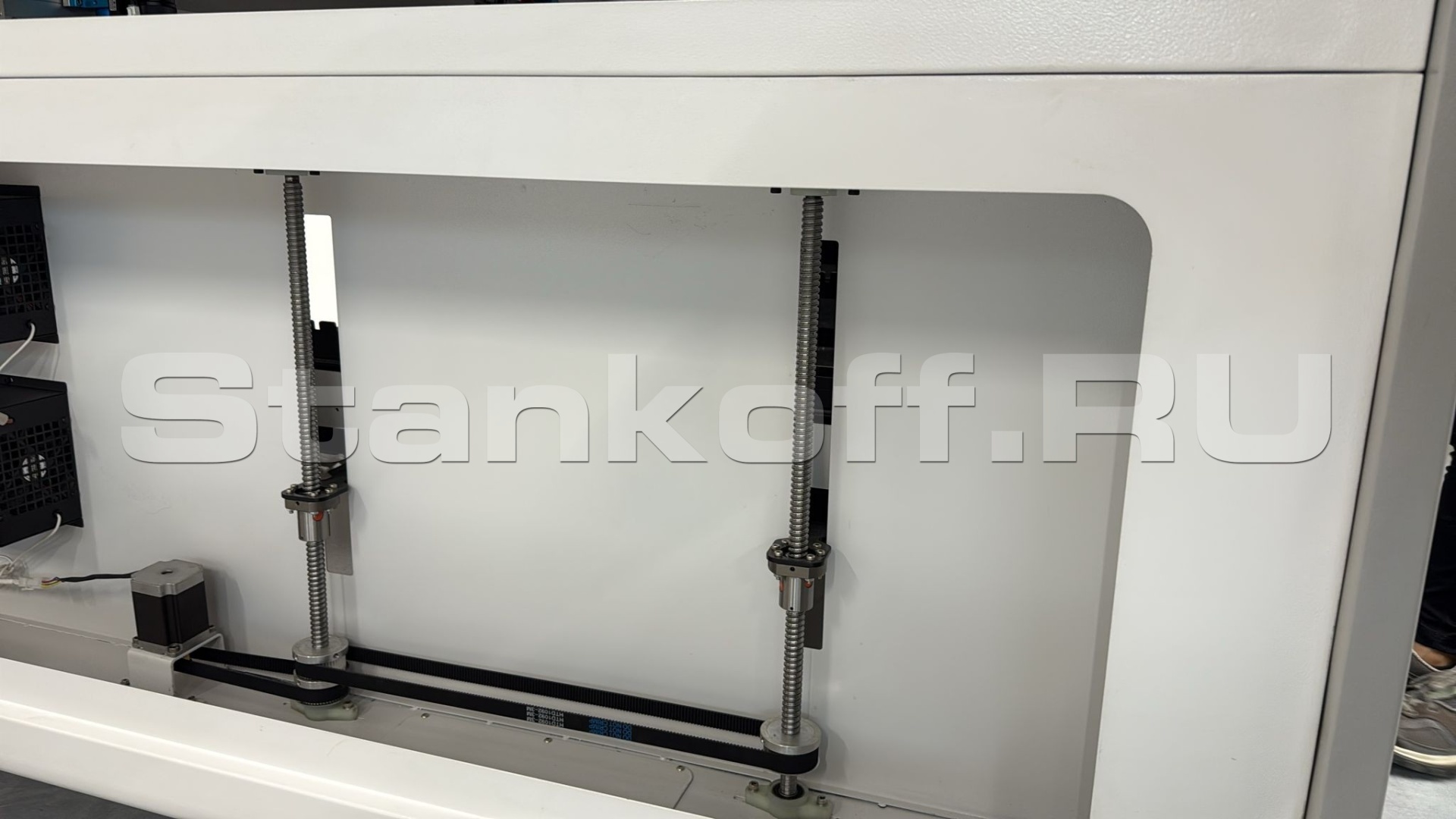

Подъемный стол

Позволяет работать с материалами разной толщины.

Таблица скорости резки материала

Мощность источника		60W	80W	100W	150W	180W	280W	300W
Материал	Толщина, мм	Скорость, мм/с
Акрил	2	—	—	—	60	60	—	100
	3	20	25	30	40	45	55	55
	5	10	12	15	21	25	30	30
	8	5	9	10	15	18	25	25
	10	4	6	7	11	16	20	20
	15	2	3	4	7	9	11	11
	20	1	1.5	2	2	3	7	7
	25	—	0.5	0.8	—	—	5	5
	30	—	—	0.3	—	—	3	3
Фанера	15	—	—	6	8	11	11	11
	18	—	—	4	5	8	8	8
	20	—	—	2.5	3.5	6	6	6
МДФ	3	15	20	23	30	33	40	40
	5	10	13	15	21	25	30	30
	10	3	5	7	12	14	18	18
	15	—	—	2.5	7	9	12	12
	18	—	—	—	4	5	8	8
Кожа	1 слой	20	25	30	45	50	60	60
Дерево	3	15	20	25	35	40	50	50
	5	10	15	20	30	35	45	45
	10	6	10	12	20	25	35	35
	15	8	15	18	25	25	25	25
Ткань	1 слой	60	100	200	400	500	600	600
ПВХ	2	50	60	70	90	100	120	120
	3	40	50	60	80	90	110	110
	4	35	45	55	75	85	100	100
Двухцветный лист	2	25	35	40	55	65	80	80
Бумага	1 лист	120	150	250	450	550	650	650
Резина	4 (1 мм)	25	30	35	45	50	60	60
Резина	6 (2 мм)	15	18	20	30	35	45	45

Получаемые изделия

Характеристики

Лазерный источник
Регулировка мощности лазера	Программная
Максимальная мощность лазерной трубки	300
Производитель лазерной трубки	Yongli
Тип лазера	СО₂ герметичная лазерная трубка
Длина волны, мкм	10,6
Общие характеристики
Размеры рабочего поля, мм	1600 × 1000
Рабочий стол	Реечный; Сотовый (опционально)
Подъем стола	Есть
Сквозной стол	Есть
Максимальная скорость резки, мм/сек	600
Максимальная скорость гравировки, мм/сек	1200
Минимальный символ, мм	1 х 1
Точность позиционирования, мм	0.01
Тип контроллера	Ruida
Система управления	RDWorks
Поддерживаемые форматы	BMP; DWG; JPG; PLT; PNG
Поддерживаемые программы	AutoCad; CorelDraw; Photoshop
Охлаждение	Водяное охлаждение
Электропитание
Контроль мощности лазера, %	1-100% регулирует внутри программы
Рабочее напряжение, В	220
Частота напряжения, Гц	50
Параметры обработки
Акрил, мм	30
Дерево, мм	30
МДФ, мм	18
Рабочие условия
Температура, °C	0-45
Рабочая влажность, %	5-95 (без конденсата)
