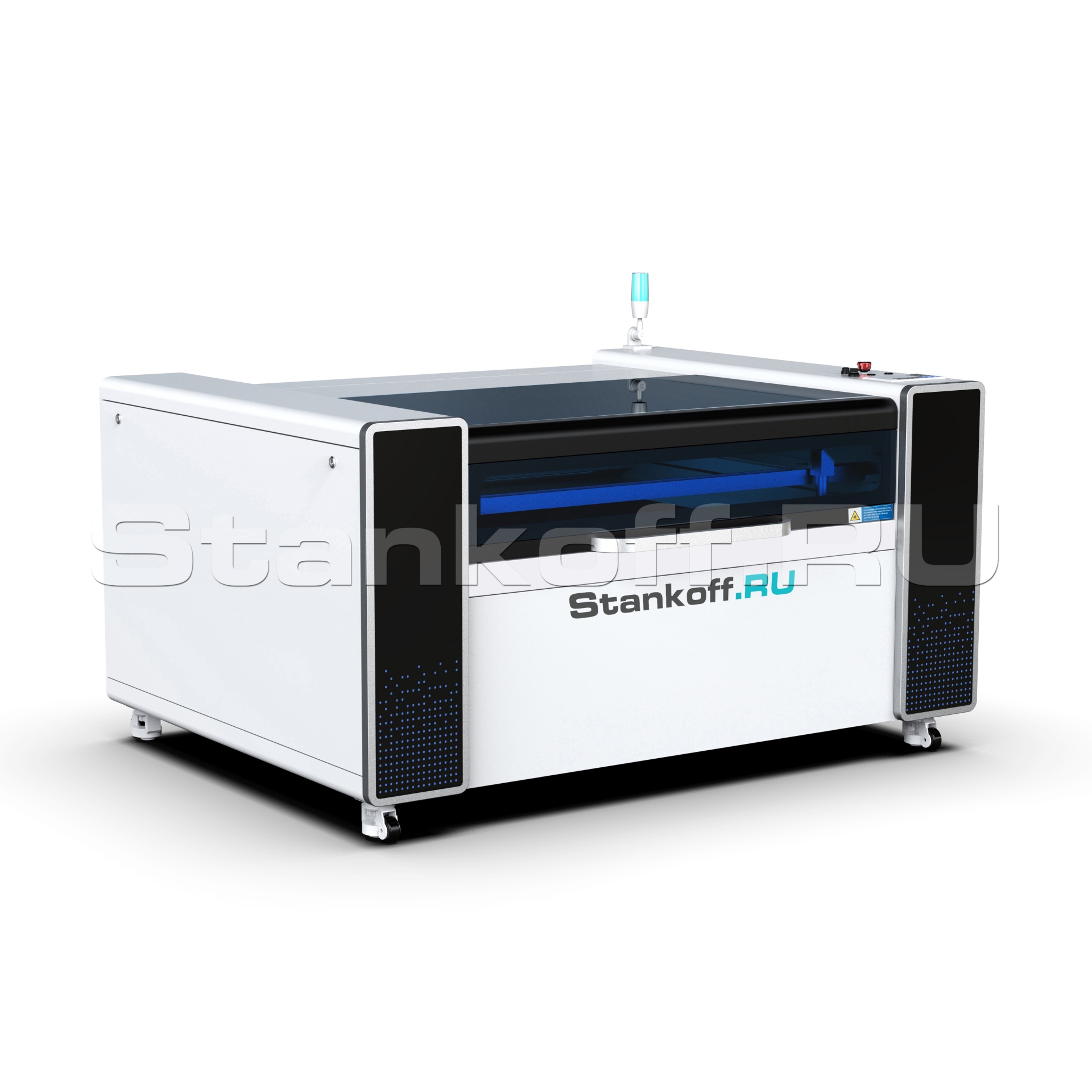

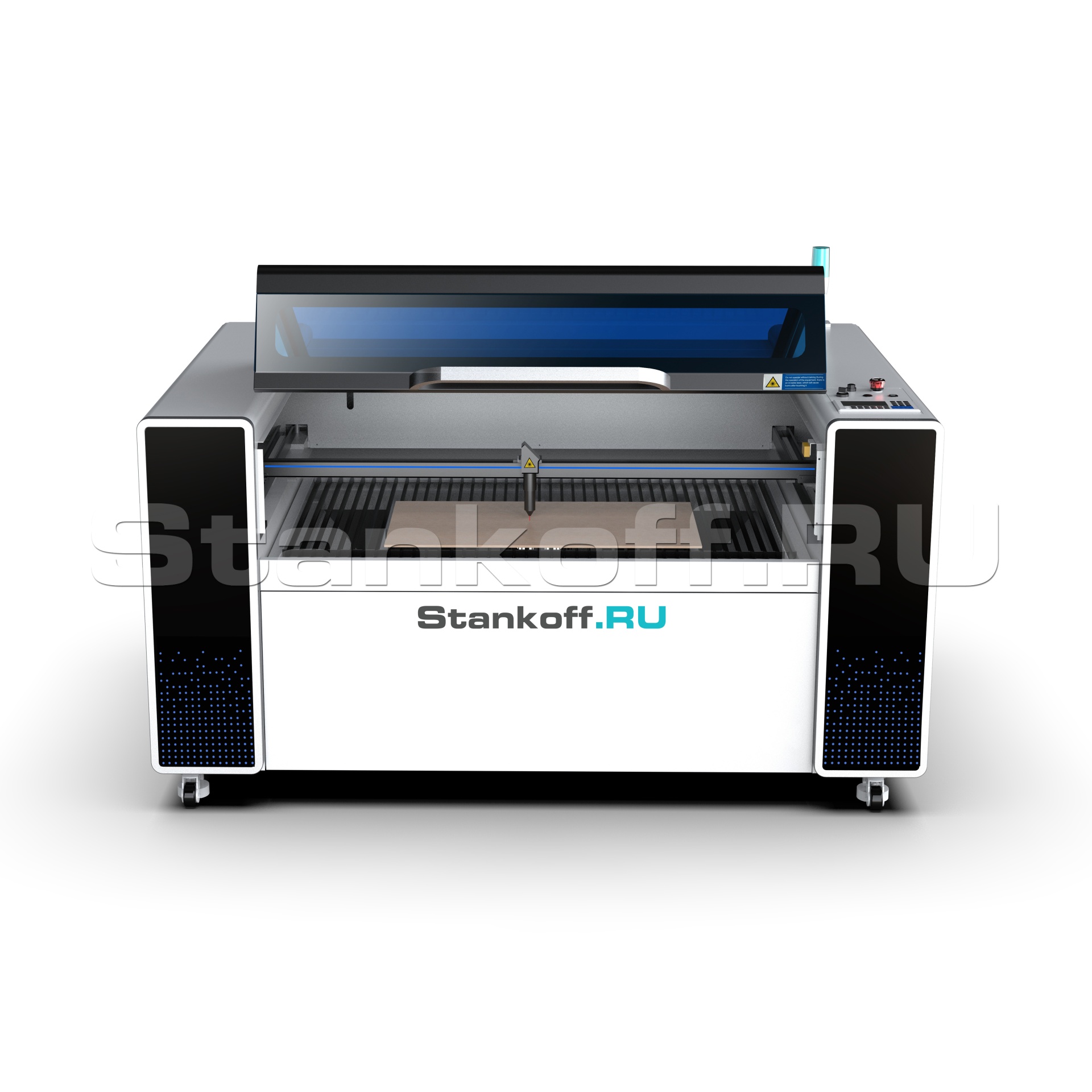

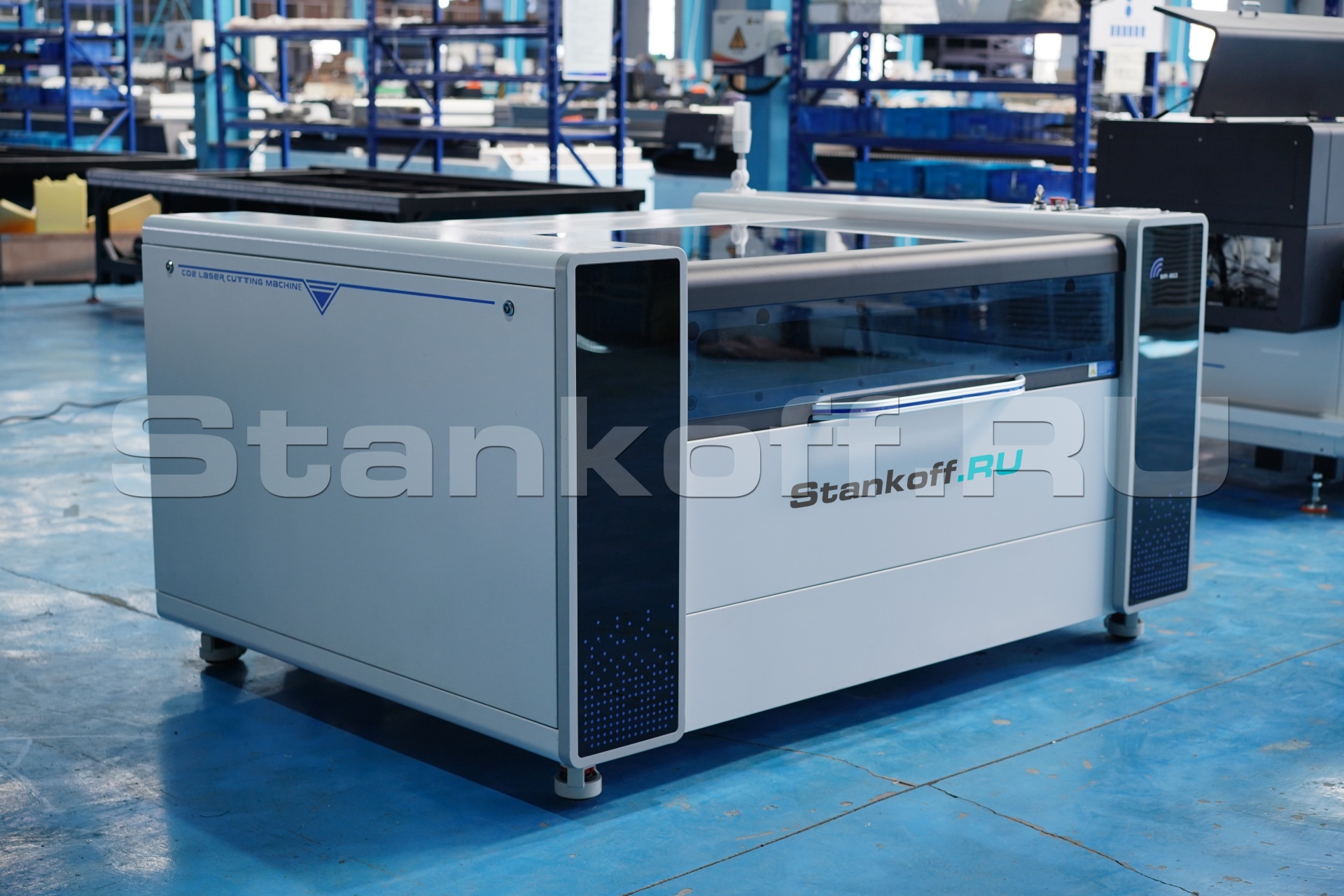

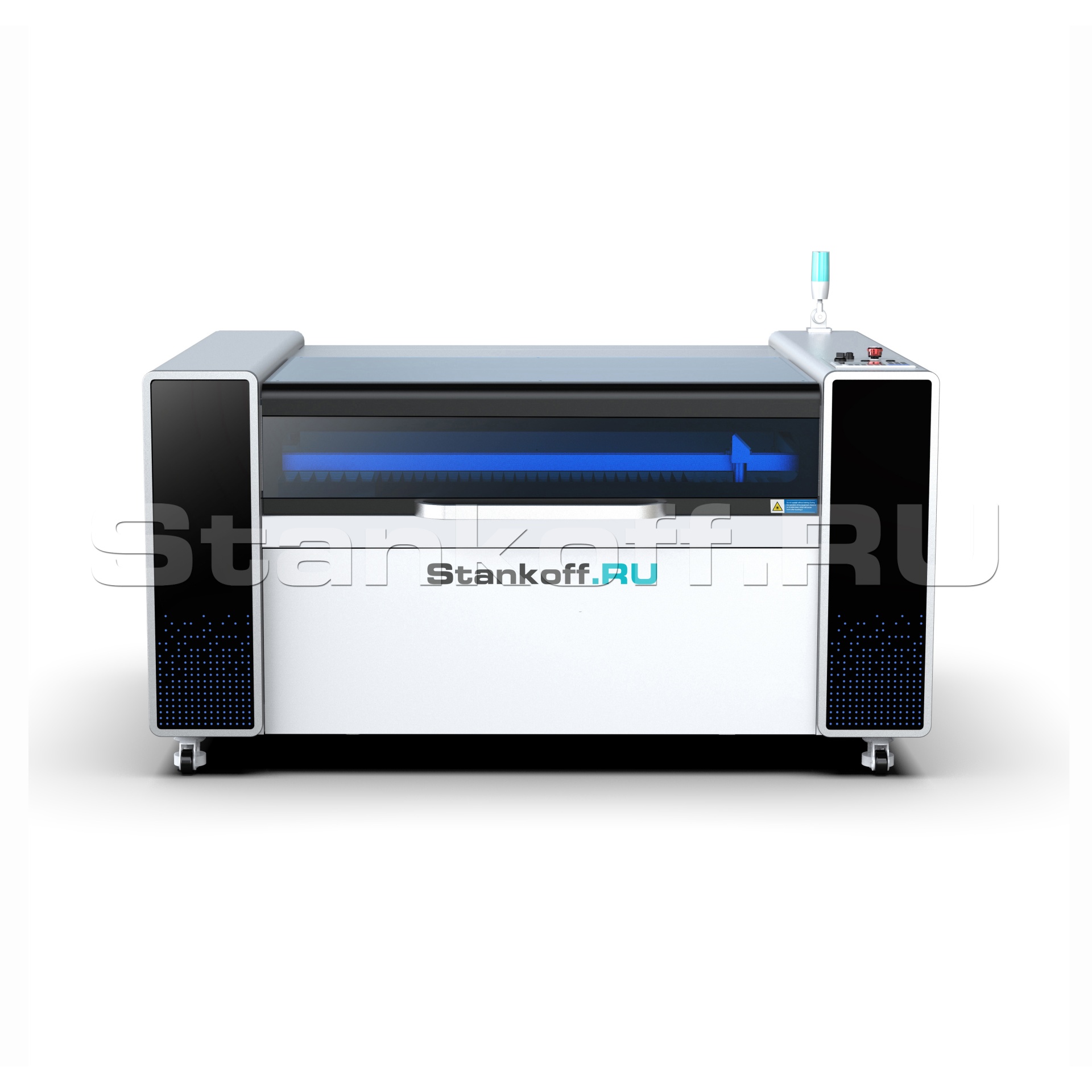

Лазерно-гравировальный станок с подъемным столом JW-UP 1390 130W

Name: Лазерно-гравировальный станок с подъемным столом JW-UP 1390 130W
Price: 553045 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы (1)

Китай

Краткие характеристики

Артикул: JW-UP 1390 130W
Регулировка мощности лазера: Программная
Максимальная мощность лазерной трубки: 130
Производитель CO₂ трубки: Yongli
Тип лазера: СО₂ герметичная лазерная трубка
Длина волны, мкм: 10,6

Все характеристики

Модели серии

Все товары

JW-UP 6040 80W

JW-UP 9060 100W

JW-UP 1610 180W

JW-UP 1610 300W

553 045 ₽ обновлено 07 сентября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Грачев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

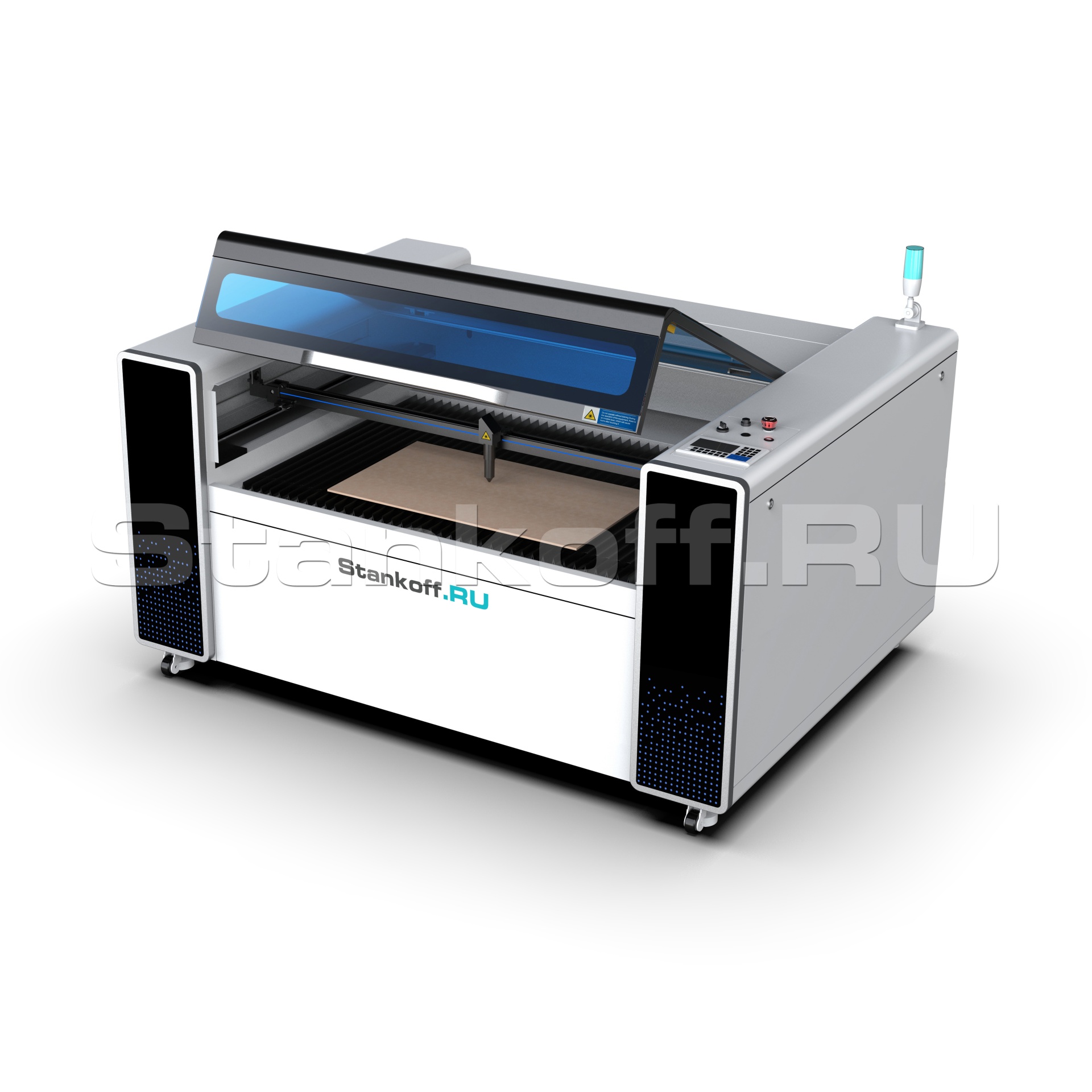

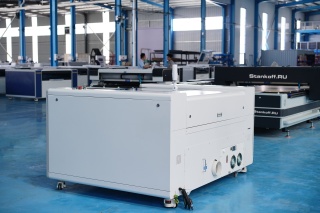

Лазерно-гравировальный станок с подъемным столом JW-UP 1390 130W – это высокоточный CO₂-лазерный станок профессионального уровня, предназначенный для гравировки и резки неметаллических материалов. Модель оснащена электроподъёмным рабочим столом, что обеспечивает удобную обработку как тонких, так и объёмных заготовок высотой до 300 мм.

Конструктивные особенности

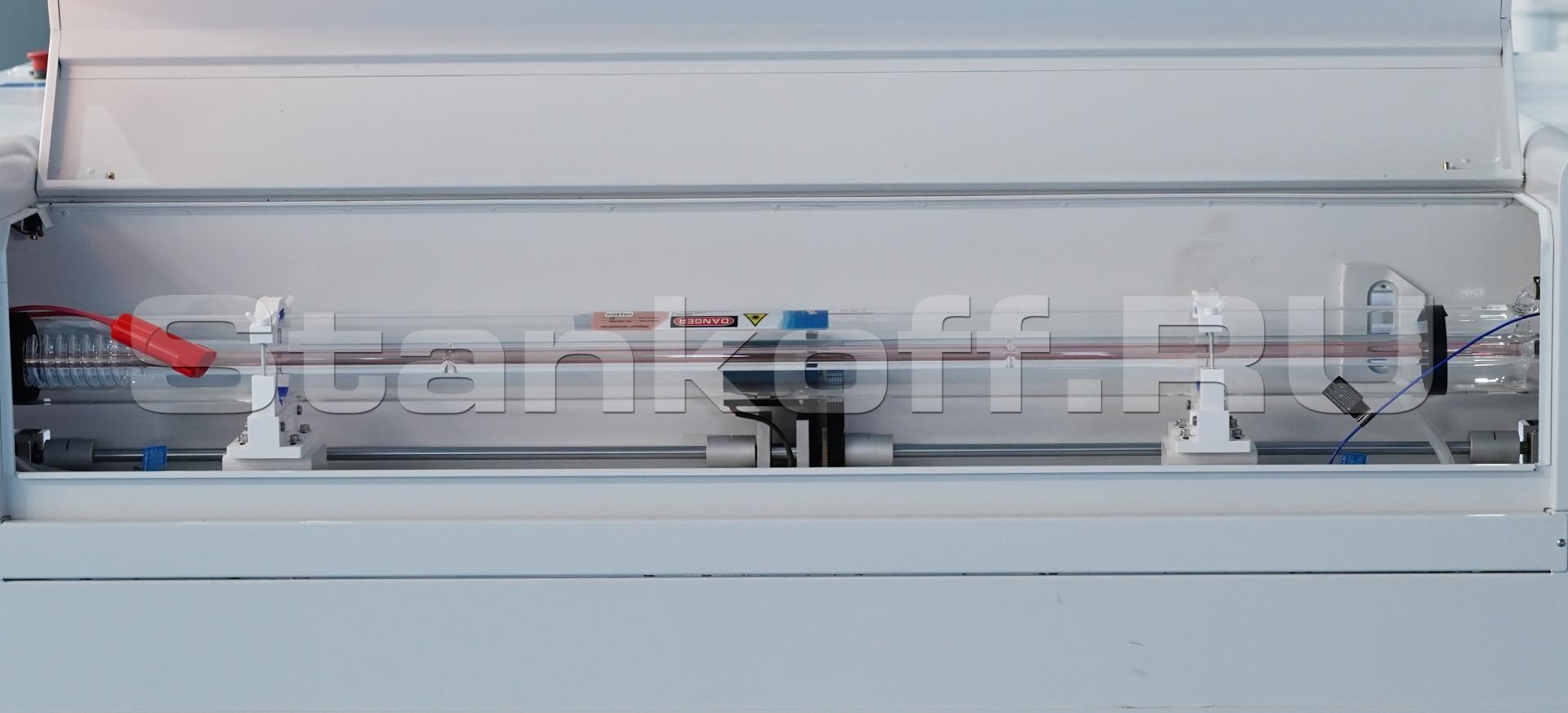

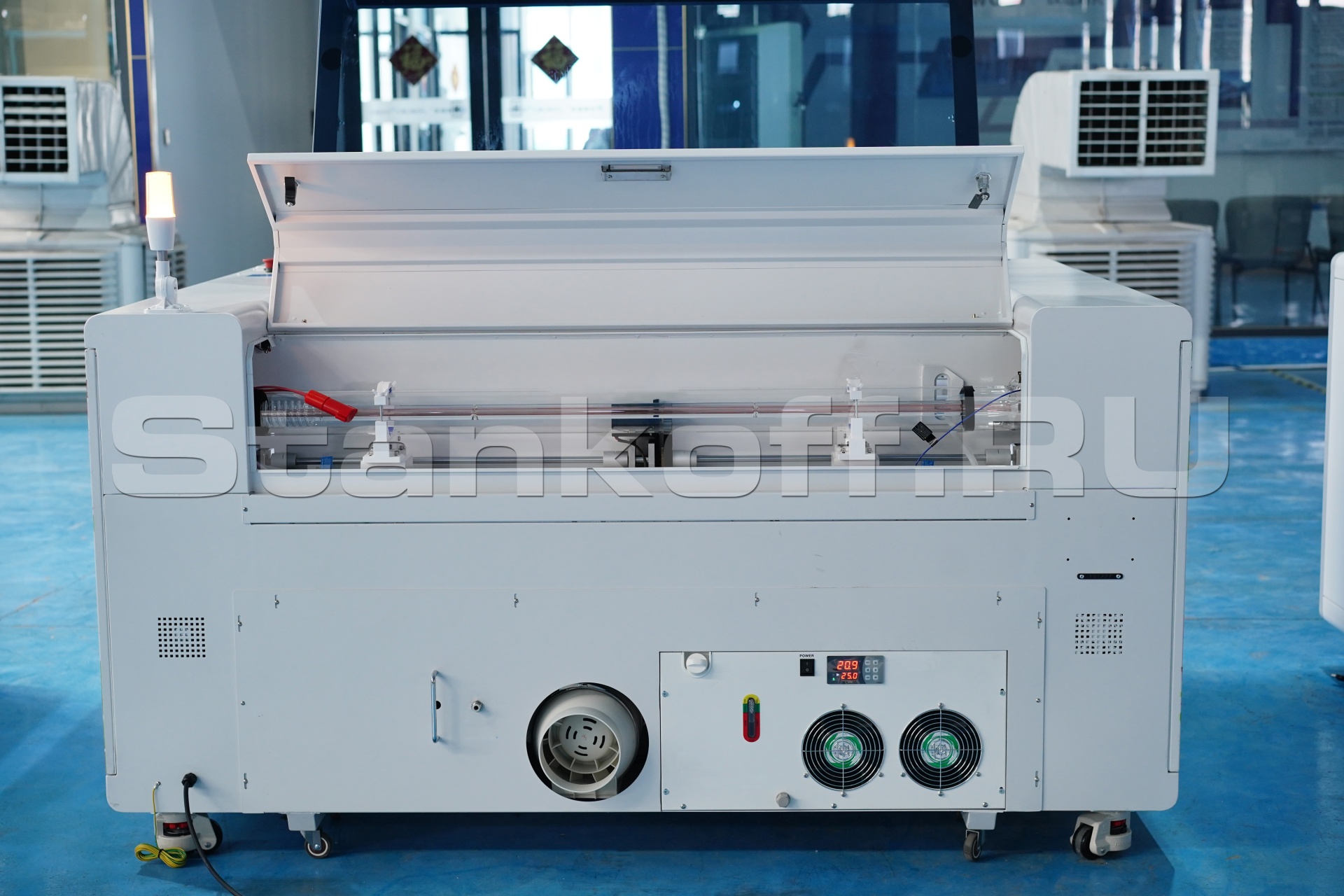

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

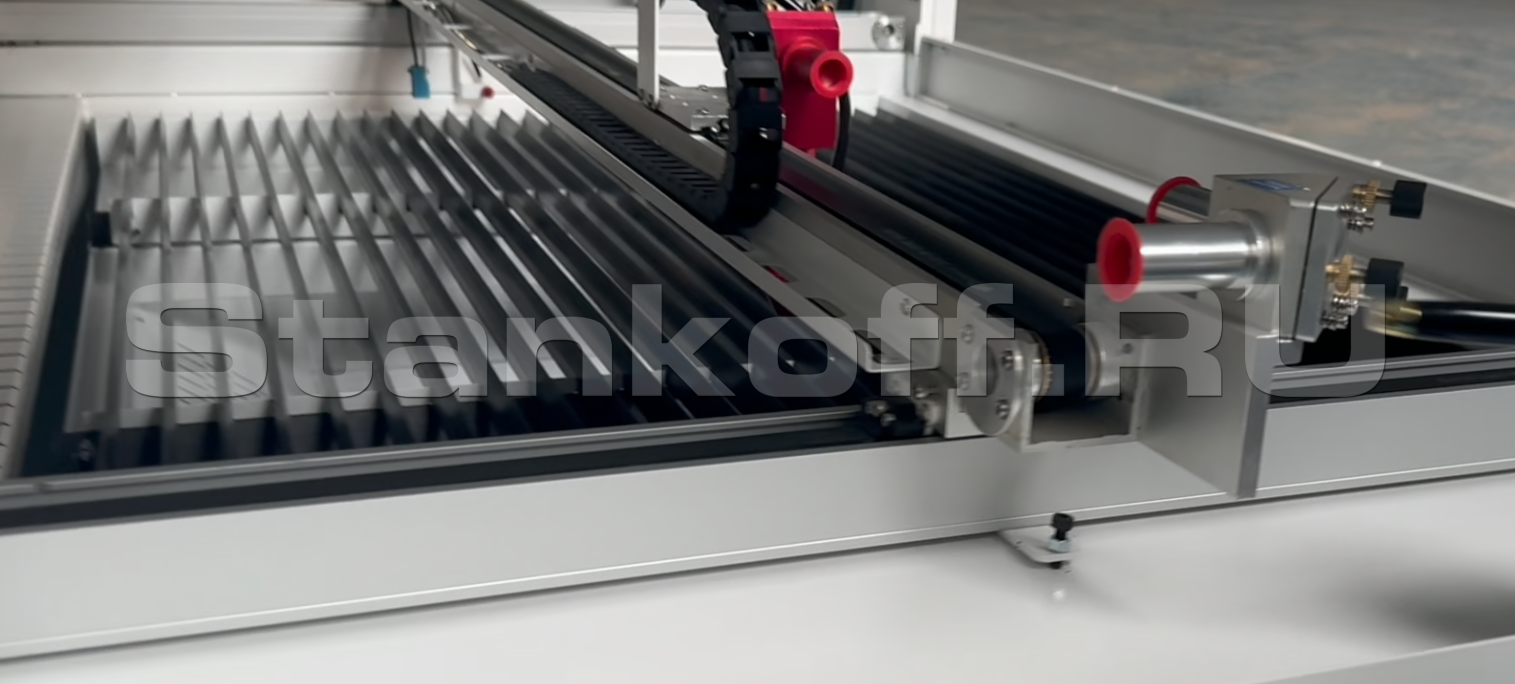

Реечный стол

Стол из анодированного алюминия. Позволяет осуществлять на станке операции лазерной резки и лазерной гравировки. Реечный стол позволяет обеспечить высокое качество реза. Лазерный луч, прорезая материал на реечном столе, не будет отражаться обратно в материал. Площадь соприкосновения с материалом на реечном столе очень мала, т.к. материал кладется на малое количество ламелей, что уменьшает контакт материала с обратной стороны и минимизирует метки и позволяет избежать подгорания материала.
Материал можно положить на меньшее количество ламелей, что будет уменьшать контакт материала с обратной стороны и минимизировать метки

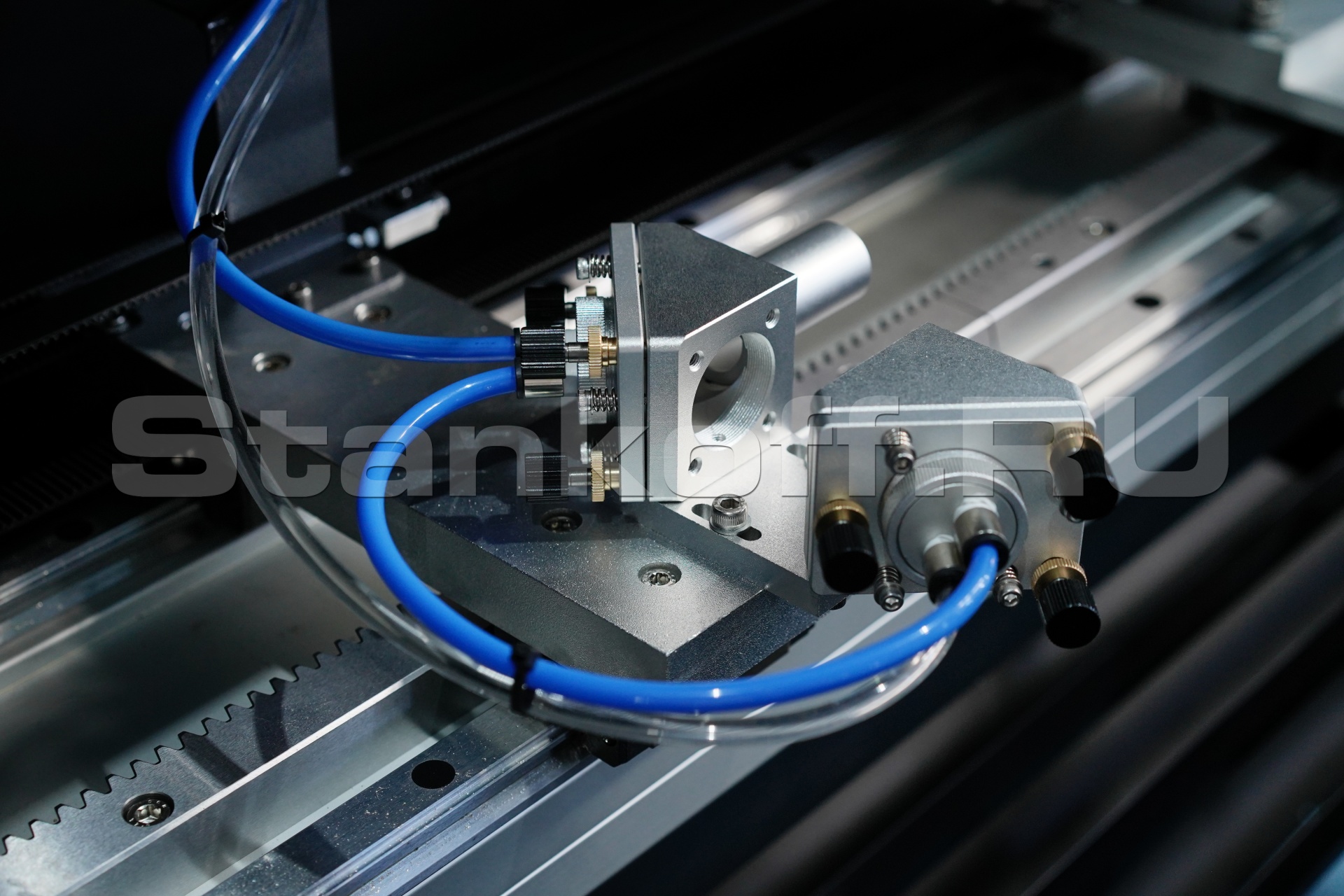

Фиксатор линзы

Фиксатор линзы изготовлен из чистой меди, обладает износостойкостью и коррозионной стойкостью.

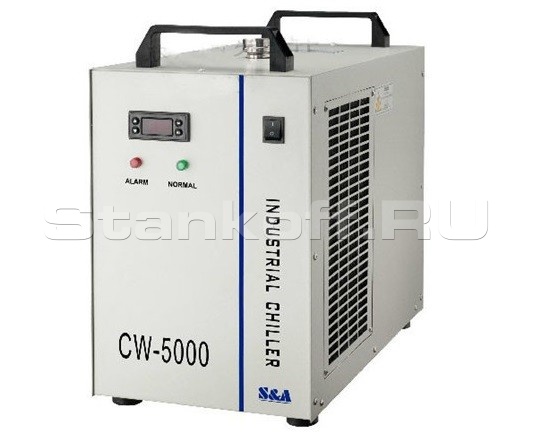

Водяной чиллер S&A CW-5000

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

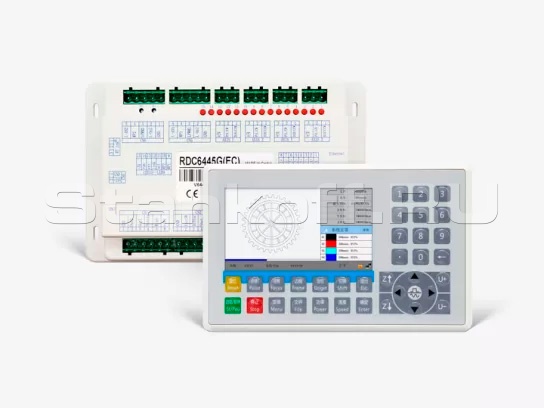

Панель управления RUIDA

• Поддержка чтения и записи файлов обработки через USB-накопитель (офлайн), возможность изменения параметров обработки файлов.
• Отображение траектории обработки, координатных точек, индикатора прогресса и другой информации в реальном времени.
• Поддержка как контактной, так и бесконтактной фокусировки.
• Обеспечивает удобство интеграции и возможность адаптации под индивидуальные требования.

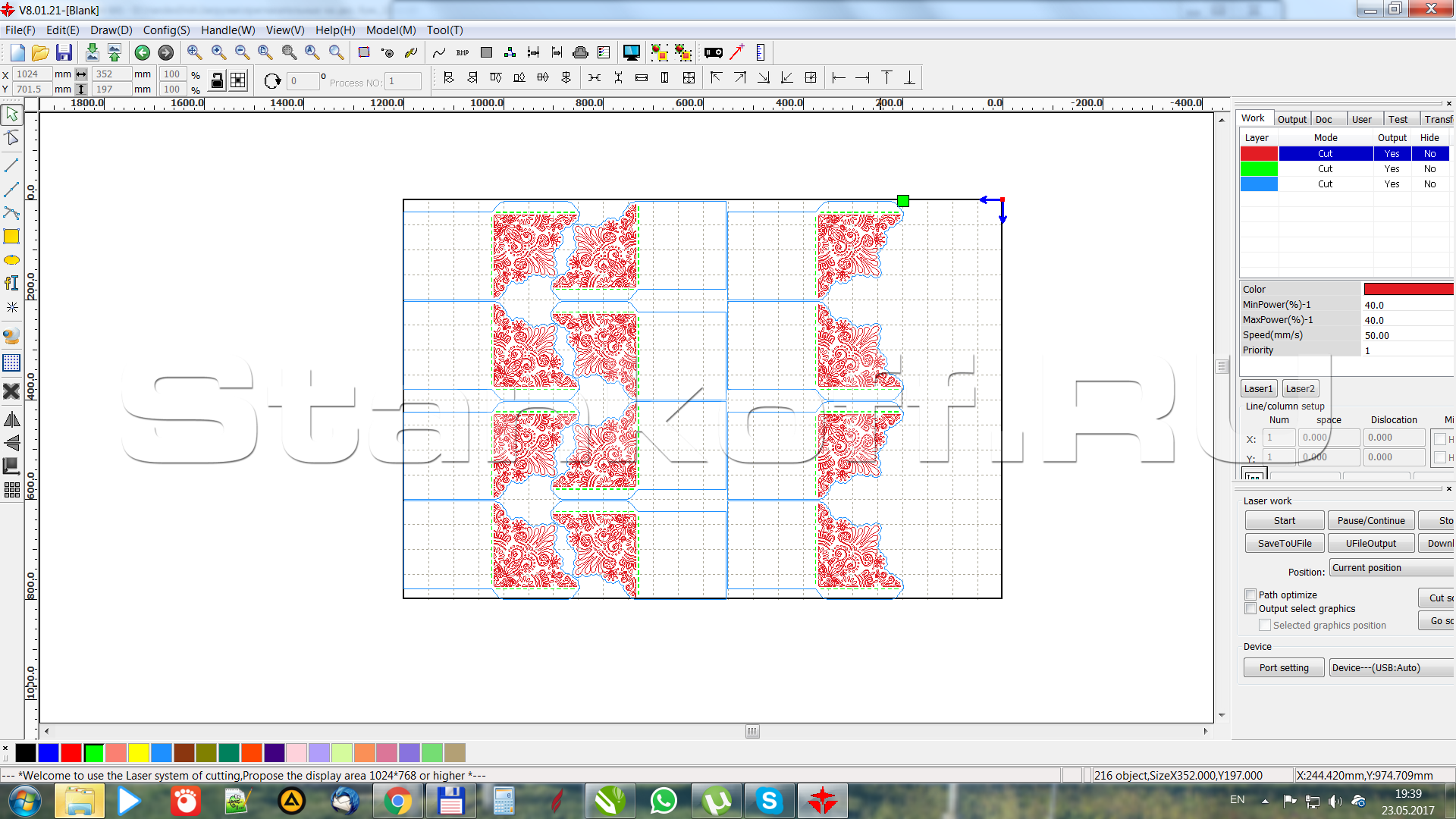

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

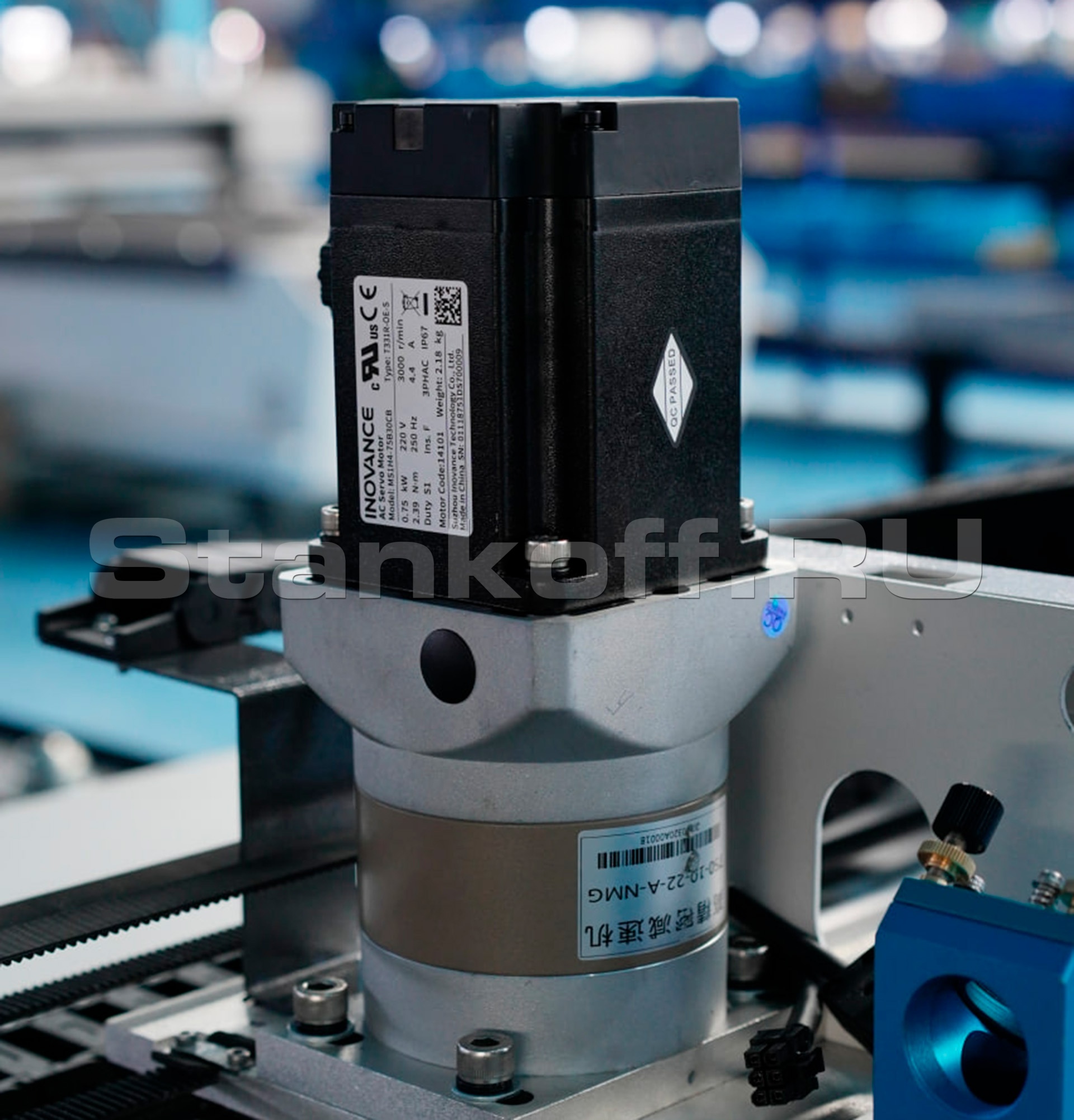

Шаговый двигатель

Все моторы, установленные вертикально, закреплены в одной точке вибрации, что снижает вибрации и повышает качество резки/гравировки.

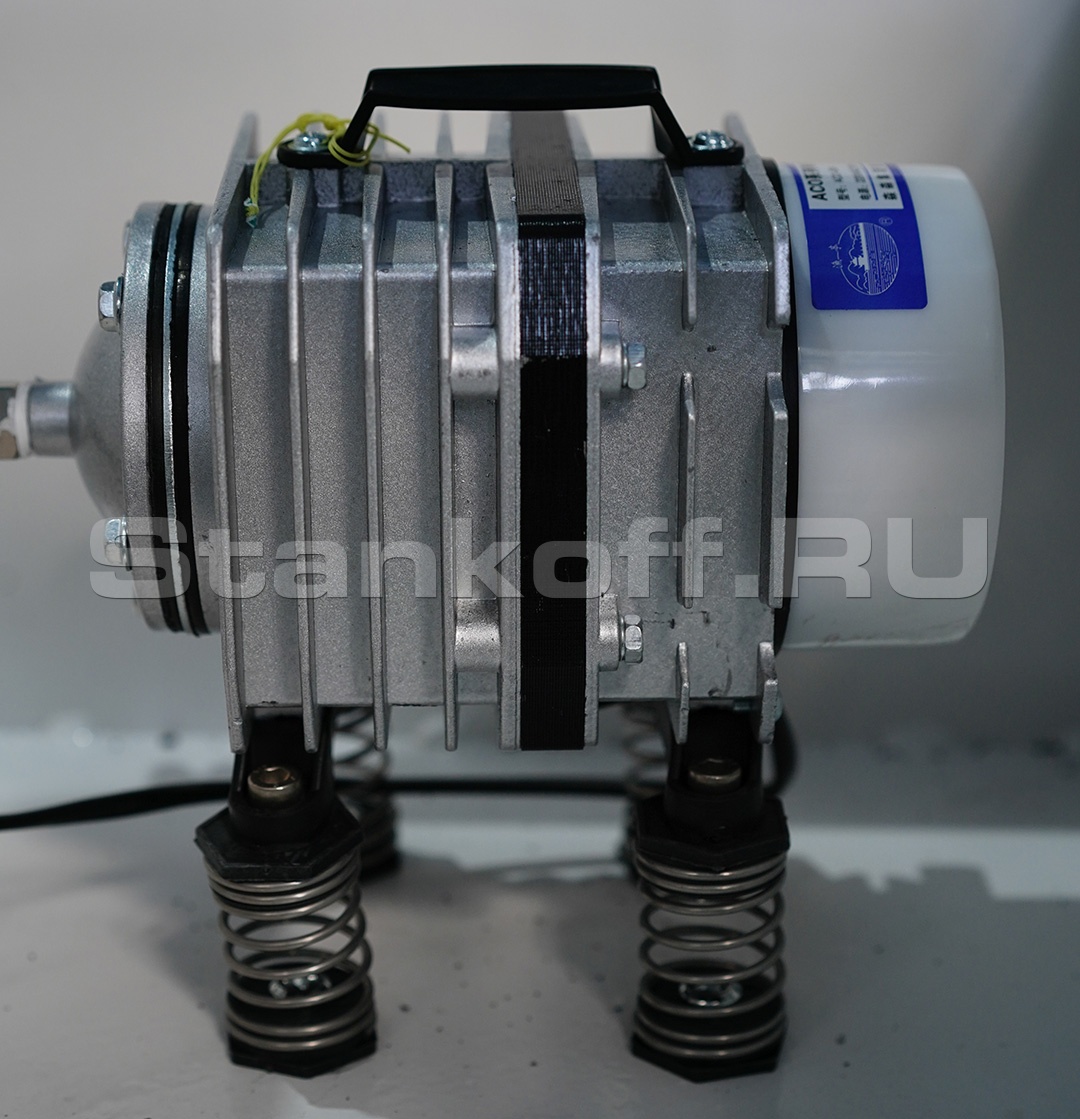

Воздушный компрессор

Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее.

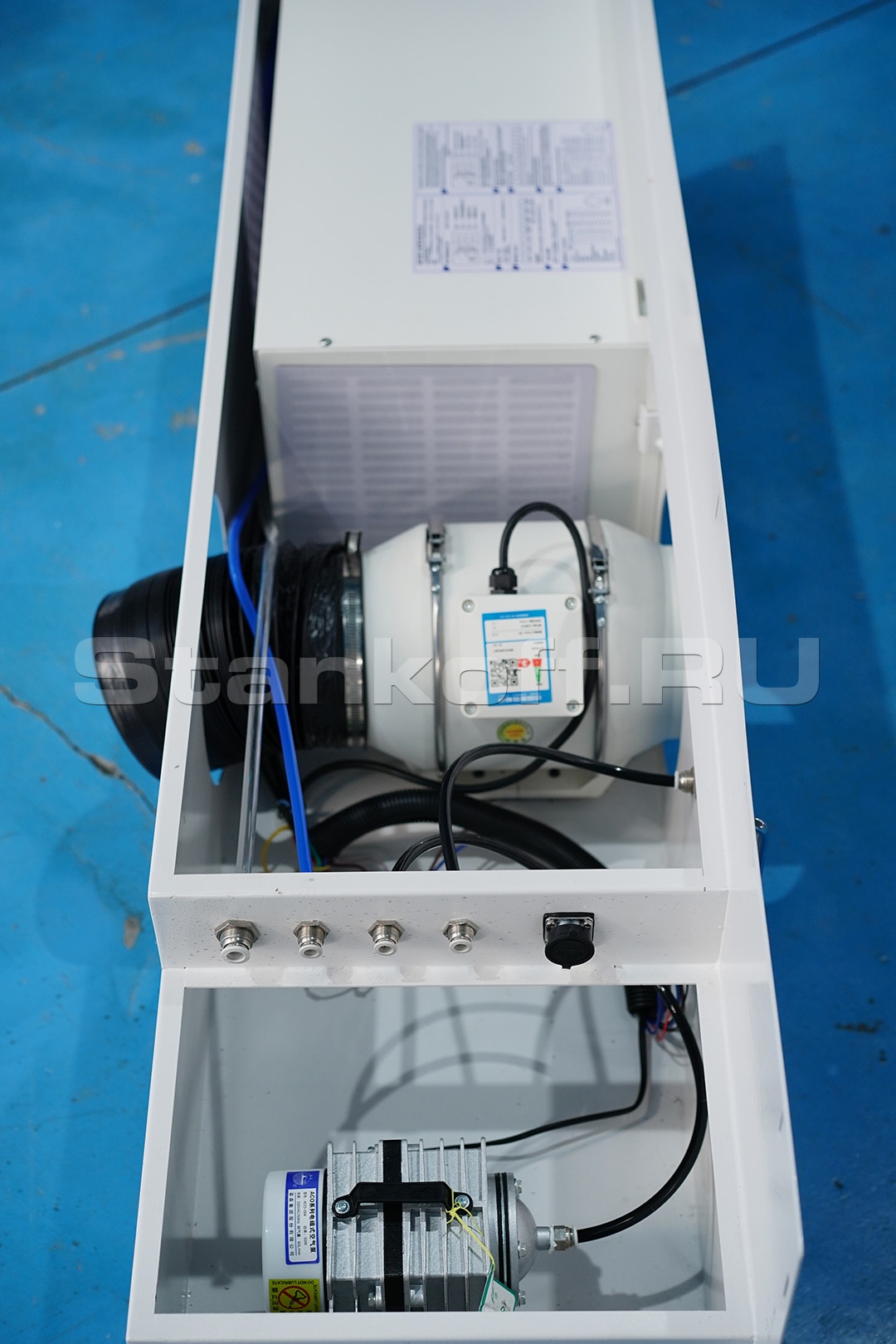

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

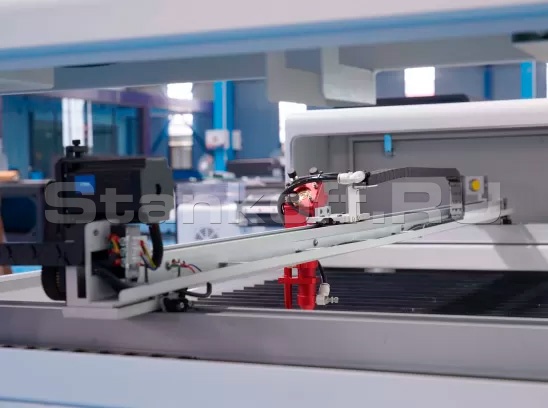

Передача по оси X

Передача по оси X осуществляется с помощью ременного привода. Используется синхронная шестерня, изготовленная из чистой меди, обладающая высокой износостойкостью и коррозионной стойкостью.

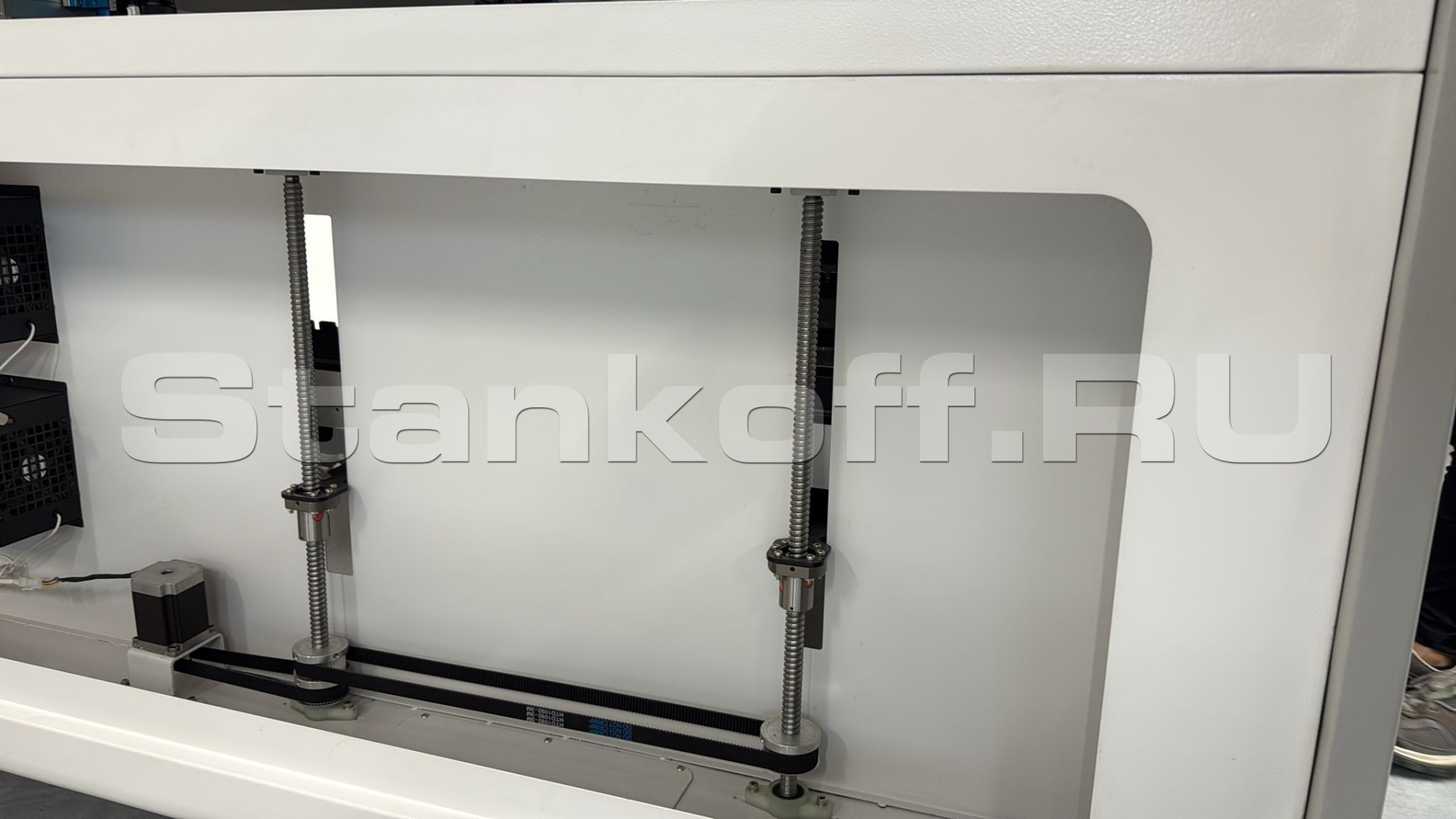

Подъемный стол

Позволяет работать с материалами разной толщины.

Таблица скорости резки материала

Мощность источника		60W	80W	100W	150W	180W	280W	300W
Материал	Толщина, мм	Скорость, мм/с
Акрил	2	—	—	—	60	60	—	100
	3	20	25	30	40	45	55	55
	5	10	12	15	21	25	30	30
	8	5	9	10	15	18	25	25
	10	4	6	7	11	16	20	20
	15	2	3	4	7	9	11	11
	20	1	1.5	2	2	3	7	7
	25	—	0.5	0.8	—	—	5	5
	30	—	—	0.3	—	—	3	3
Фанера	15	—	—	6	8	11	11	11
	18	—	—	4	5	8	8	8
	20	—	—	2.5	3.5	6	6	6
МДФ	3	15	20	23	30	33	40	40
	5	10	13	15	21	25	30	30
	10	3	5	7	12	14	18	18
	15	—	—	2.5	7	9	12	12
	18	—	—	—	4	5	8	8
Кожа	1 слой	20	25	30	45	50	60	60
Дерево	3	15	20	25	35	40	50	50
	5	10	15	20	30	35	45	45
	10	6	10	12	20	25	35	35
	15	8	15	18	25	25	25	25
Ткань	1 слой	60	100	200	400	500	600	600
ПВХ	2	50	60	70	90	100	120	120
	3	40	50	60	80	90	110	110
	4	35	45	55	75	85	100	100
Двухцветный лист	2	25	35	40	55	65	80	80
Бумага	1 лист	120	150	250	450	550	650	650
Резина	4 (1 мм)	25	30	35	45	50	60	60
Резина	6 (2 мм)	15	18	20	30	35	45	45

Получаемые изделия

Характеристики

Лазерный источник
Регулировка мощности лазера	Программная
Максимальная мощность лазерной трубки	130
Производитель CO₂ трубки	Yongli
Тип лазера	СО₂ герметичная лазерная трубка
Длина волны, мкм	10,6
Общие характеристики
Размеры рабочего поля, мм	1300 × 900
Рабочий стол	Реечный; Сотовый (опционально)
Подъем стола	Есть
Сквозной стол	Есть
Максимальная скорость резки, мм/сек	600
Максимальная скорость гравировки, мм/сек	1200
Минимальный символ, мм	≤ 0,05
Тип контроллера	Ruida
Система управления	RDWorks
Поддерживаемые форматы	BMP; DXF; JPG; PNG
Поддерживаемые программы	CorelDraw; Illusrator
Охлаждение	Водяное охлаждение
Электропитание
Макс. потребляемая мощность, кВт	< 3
Контроль мощности лазера, %	1-100% регулирует внутри программы
Напряжение, В	220
Параметры обработки
Акрил, мм	18
Дерево, мм	18
МДФ, мм	10
Рабочие условия
Температура, °C	0-45
Рабочая влажность, %	5-95 (без конденсата)
Габаритные размеры
Габаритные размеры станка, мм	1920 × 1390 × 932
Вес нетто, кг	400

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Потянет ли JW-UP 1390 130W толщину в 15 мм?

Артур Новичок 12 мая

Занимаемся изготовлением 3D картин из фанеры. Потянет ли JW-UP 1390 130W толщину в 15 мм?

1 1

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 13 мая, 16:17

Лазерный станок JW-UP 1390 с мощностью трубки 100-130W сможет порезать фанеру толщиной 15 мм при условии использования длиннофокусной линзы. Стоит учесть, что скорость реза будет минимальна, из-за чего края будут сильно обуглены. Для резки фанеры толщиной 15 мм мы рекомендуем использовать станки с мощностью трубки 150-180W, которая даст большую скорость реза и более чистый рез.

0 |

Артур Новичок 19 мая, 11:37

А какая линза идёт в комплекте со станком JW-UP 1390 130W?

0 |

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 19 мая, 11:55

В комплекте со станком идёт стандартная среднефокусная линза D20 F50.8. У нас вы всегда можете докупить необходимые линзы под ваши задачи.

0 |

Артур Новичок 20 мая, 13:36

А можно ли заменить на станке JW-UP 1390 130W лазерную трубку на 150-180W?

0 |

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 21 мая, 10:44

Да, мы можем установить лазерную трубку с мощностью 150-180W на станок JW-UP 1390 130W. (Только это будет заводская модификация и определённые сроки поставки под заказ)
