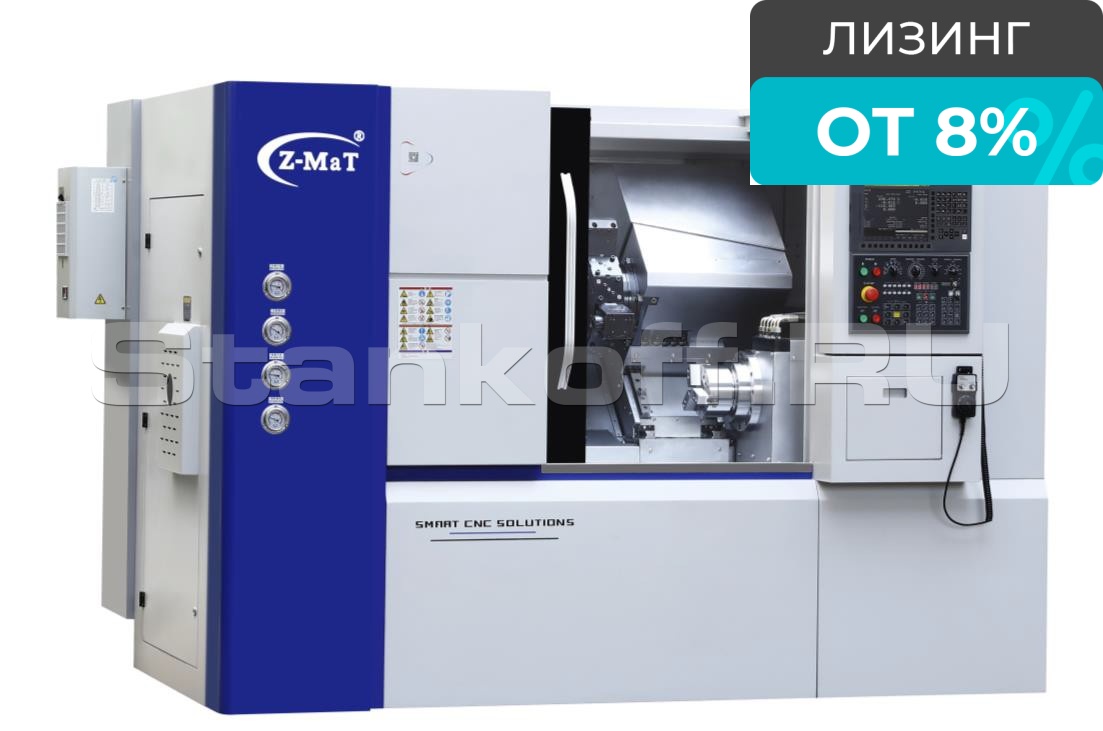

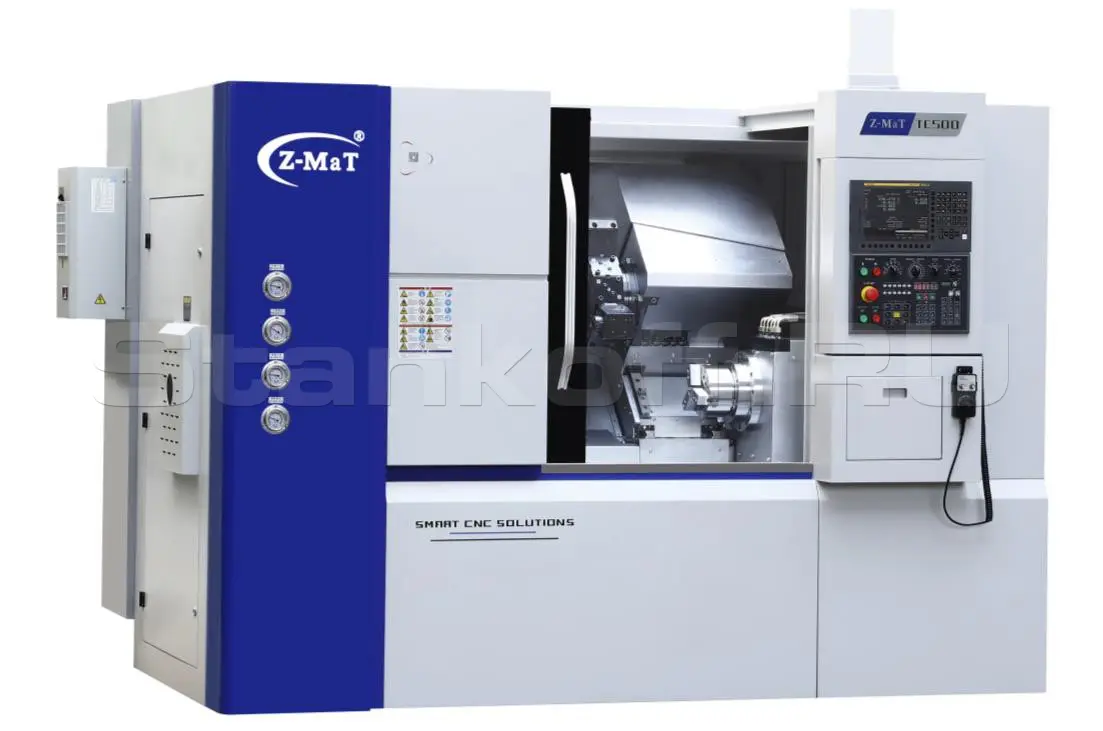

Токарный станок с ЧПУ TС500 способен гибко работать с различными заготовками. Модель оснащена прямым приводным шпинделем (встроенный двигатель), что обеспечивает высокую скорость с большой жесткостью и отличную точность оси C. 12-ти позиционная приводная револьверная головка позволяет операторам выполнять механическую обработку заготовок от простых до компонентов сложной формы с одним набором операций.
Конструктивные особенности станка

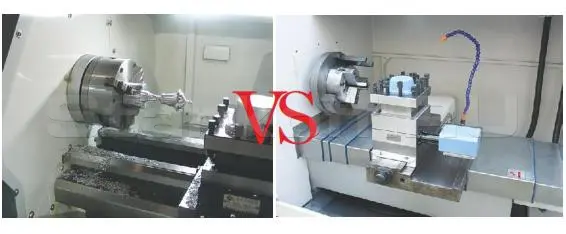

Центральное расположение ШВП - по центру станины
Снижает крутящий момент, увеличивает точность, срок службы станка
Защищены ШВП и линейные направляющие
Защищены нержавеющими телескопическими кожухами по всей длине, с защитой от чугунной пыли.
Сверхпрочная чугунная станина
Цельнолитая, блочного типа. Полностью симметричный двухсторонний корпус станка и конструкция шпиндельной бабки делают его жестче при любых перемещениях.
Чрезвычайно широкая станина, обеспечивает лучшую демпфирующую способность, добавляет массу и устойчивость этому мощному токарному станку.
Трансформатор напряжения
Станок укомплектован 3-х фазным трансформатором 380/220 В
Автоматическая система смазки
Автоматическая система обеспечивает централизованную своевременную смазку основных движущихся элементов – ШВП, направляющих, подшипников. Время впрыска по таймеру или заданному интервалу.
ШВП - PMI
Диаметр винта и шаг по оси X = 32 х 10
Диаметр винта и шаг по оси Z = 32 х 10
Линейные направляющие Hiwin - шариковые
Специально разработанная конструкция с полукруглым профилем и углом контакта шариков 45 градусов. Каретка имеет четыре ряда шариков, вследствие этого обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях, благодаря четырех-точечному контакту каретки и рельса
Ширина по X35, Z35мм
Шпиндель POSA картриджный
Передняя бабка и главный шпиндель собирается и тестируются в лаборатории. Сверхпрочный тип шпинделя поддерживается двухрядным роликовым подшипником и двухрядным радиально-упорным шариковым подшипником, сзади установлен двухрядный роликовый подшипник. Вместе они превосходно сочетают жесткость и скорость.
Система ЧПУ, привода и двигатели подач
Fanuc (Япония). Цифровое управление приводами
Револьверная голова TCSM
Двухстороннее вращение, отсутствие выдвижения инструментального диска. Практически не убиваемая резцедержка.
Время индексации 30°-0,21с; 45°-0.25с; 180°-0,56с
Электрокомпоненты
Электрические компоненты Schneider Electric
Подшипники ШВП – NSK
Гидроцилиндр CHANDOX
Гидростанция (Тайвань)
3 –х кулачковый патрон CHANDOX
Главный двигатель CTB
Мотор-шпиндель
Мотор-шпиндель не нуждается во внешнем двигателе для обеспечения момента и мощности. Двигатель является составной частью шпиндельного вала и корпуса шпинделя. Это позволяет шпинделю вращаться на более высоких скоростях как комплектному узлу, без дополнительных ограничений со стороны ремней и шестерён;
Может работать с максимальной скоростью неограниченное количество времени. Это связано с тем что весь мотор-шпиндель охлаждается жидкостной смазкой;
Мотор-шпиндель может симулировать работу передач аналогично станку с редукторной передачей;
В сравнении с ременной передачей отсутствует радиальная нагрузка на задние подшипники шпинделя и тем самым
увеличивается ресурс работы подшипников;
Более точное позиционирование шпинделя
по градусам.
Стандартная комплектация
Система подачи СОЖ;
Автоматическая система смазки;
Полностью закрытая рабочая зона;
Освещение рабочей зоны;
3-х цветная сигнальная лампа;
Трансформатор напряжения;
Набор регулировочных болтов и подкладок;
Руководство по эксплуатации;
Электросхемы.
Макс. Устанавливаемый диаметр над станиной, мм
510
Макс. Устанавливаемый диаметр над суппортом, мм
320
Макс. длина заготовки, мм
430
Перемещение по оси Х, мм
190
Перемещение по оси Y, мм
+/-52
Перемещение по оси Z, мм
500
Главный шпиндель-мотор шпиндель
Диапазон частоты вращения главного шпинделя, мм-1
50 - 4500
Типоразмер присоединительного конца главного шпинделя, тип
А2 - 6
Диаметр сквозного отверстия главного шпинделя, мм
61
Наибольший размер прутка, мм
52
Размер патрона главного шпинделя, дюйм
8”
Мощность привода шпинделя (постоянно / 30 мин.), кВт
22/37
Крутящий момент на выходе шпинделя (постоянно / 30 мин.), Нм
130/260
Противошпиндель
Частота вращения противошпинделя, мм-1
50 - 6000
Размер патрона противошпинделя, дюйм
6”
Мощность привода противошпинделя (постоянно / 30 мин.), кВт
11/15
Типоразмер присоединительного конца главного шпинделя, тип
А2 - 5
Диаметр отверстия противошпинделя шпинделя, мм
42.5
Диаметр сквозного отверстия противошпинделя, мм
33
Перемещение, мм
460
Быстрая подача, мм/мин
30
Револьверная голова с приводным инструментом
Тип револьверной головки
TCSM
Кол-во инструментальных позиций в револьверной головке / кол-во в приводная функция, ед
12/12
Тип крепления инструмента
ВМТ55
Наибольший диаметр расточной державки, мм
32
Размер сечения резца, мм
25х25
Частота вращения приводного инструмента, мм-1
5000
Мощность на выходе приводного блока, кВт
3,75
Крутящий момент на выходе приводного блока, Нм
11
Оси X/Y/Z
Тип направляющих
качения
Шарико-винтовая пара осей X/Y/Z, мм
32/32/40
Привод осей X/Y/Z
Fanuc
Крутящий момент на осях X/Y/Z, Нм
8
Скорость холостых ходов по X/Y/Z, м/мин
24/10/30
Диапазон рабочих подач при резании, мм/мин
0 – 10 000
Точность позиционирования/повторяемость, мм
0,01/0,005
Точность позиционирования оси С, град
0,01
ЧПУ
Система ЧПУ
Fanuc 0i TF Plus(3)
Конвейер для стружки с баком, шт.
есть
Осевой приводной блок, 0 град., шт.
3
Радиальный приводной блок, 90 град., шт.
3
Габаритные размеры, Д/Ш/В
2950/1850/2050
Вес станка, кг
4500
