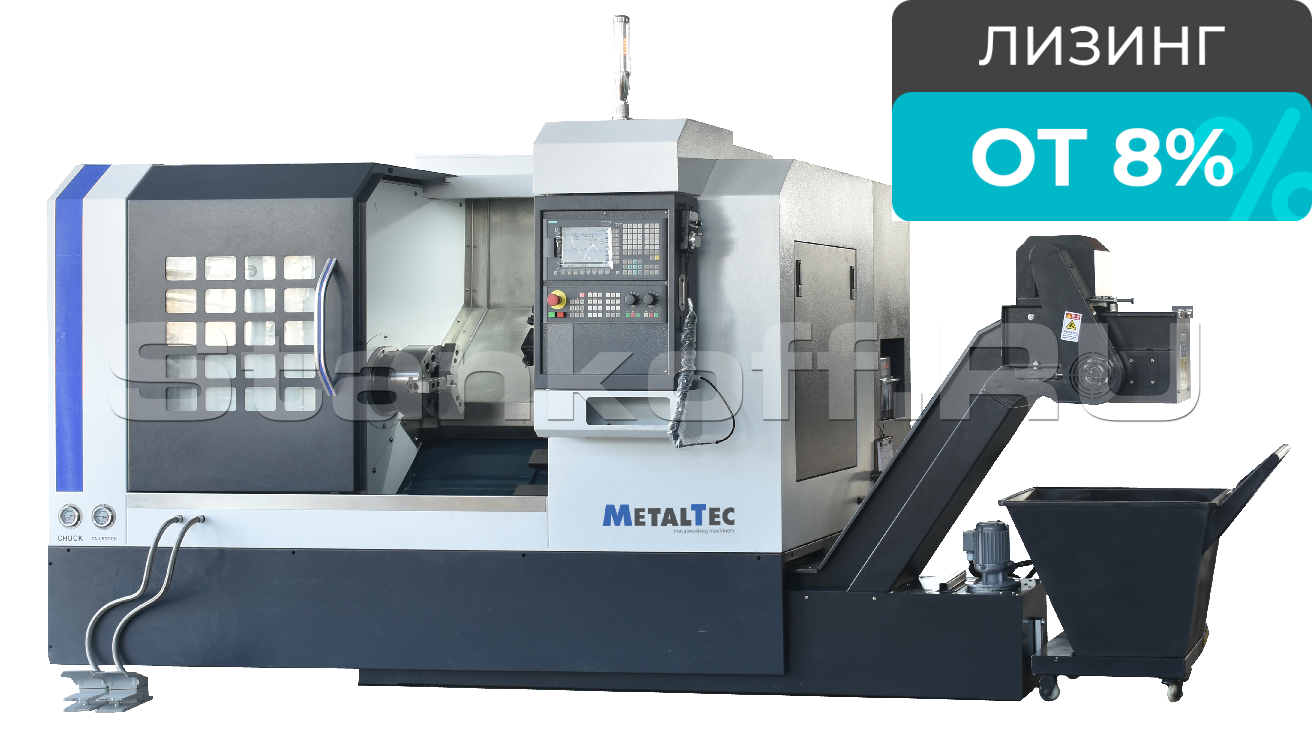

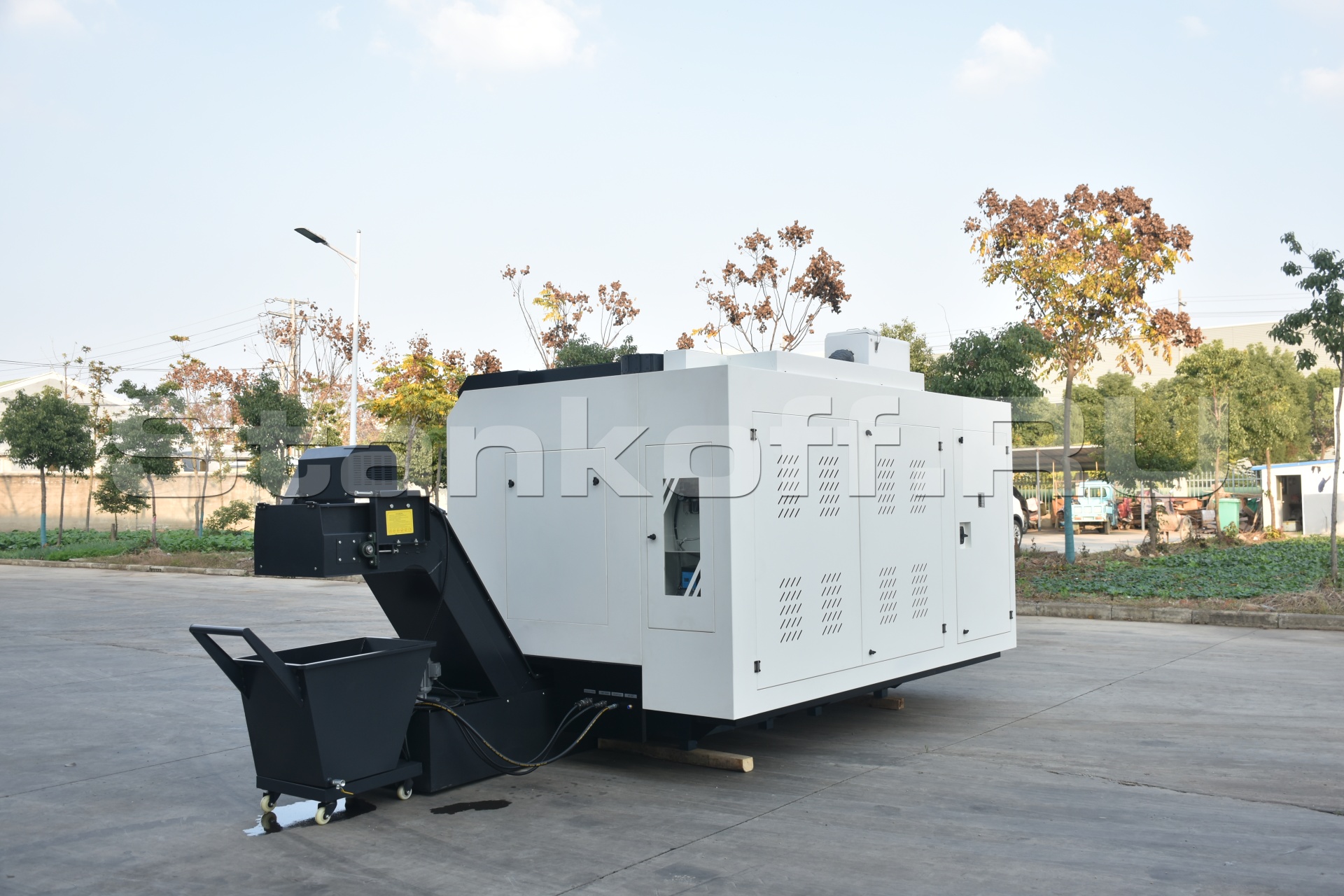

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 55х750 Пром+

Name: Токарный станок ЧПУ с наклонной станиной MetalTec ТС 55х750 Пром+
Brand: MetalTec
Rating: 5 (1 reviews)

/ 19

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул ТС 55х750 Пром+

Система управления, ЧПУ	SIEMENS 808D Advanced
Цельнолитая чугунная станина	Есть
Направляющие качения	Есть
Серводвигатели оси X/Z	SIEMENS
Маховик перемещения по осям	В комплекте
Патрон	Гидравлический З-х кулачковый патрон
Инструментальная система	Гидравлическая 12-ти позиционная револьверная головка с приводным инструментом (1 радиальный и 1 осевой приводных блока в комплекте)
Автоматическая система смазки	Есть
LED освещение	Есть
Подача СОЖ	Есть
Стружечный конвейер	Есть
Измерение и привязка инструмента	Есть
Деталеуловитель	Есть
Расстояние между центрами	750 мм
Максимальный диаметр над станиной	Φ550 мм
Максимальный диаметр над суппортом	Φ250 мм
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя	Φ 50 мм
Торец шпинделя	A2-6
Диаметр патрона	Φ200 мм
Перемещение суппорта
Ход по оси Х	250 мм
Ход по оси Z	850 мм
X/Z ускоренное перемещение	15 / 15 м/мин
Инструментальный резцедержатель
Тип	12-ти позиционная приводная гидравлическая револьверная голова Pragatti ATH30-ER25/RTH30-ER25
Количество инструмента	12
Размер инструмента	20x20 мм
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение	80 мм
Конус	MT4
Двигатель
Мощность двигателя	11/15 кВт
Насос СОЖ	370 ватт
Габаритные размеры
Тип станины	Наклонная
Габариты станка (Д×Ш×В)	3350x1800x1800 мм
Габариты в упаковке (Д×Ш×В)	3750 x2000x2000 мм
Вес станка (нетто/брутто)	3900/4100 кг

Все характеристики

Конструктив

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 55х750 предназначен для производства различных типов металлических изделий. Данный тип станка широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
Направляющие качения (Тайвань)
Гидравлическая задняя бабка
Полное кабинетное ограждение
Проходное отверстие шпинделя 50 мм
Станина имеет индукционную закалку с твердостью > HRC55
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Оригинальные компоненты SIEMENS

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Особенности

Кабинетное ограждение

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

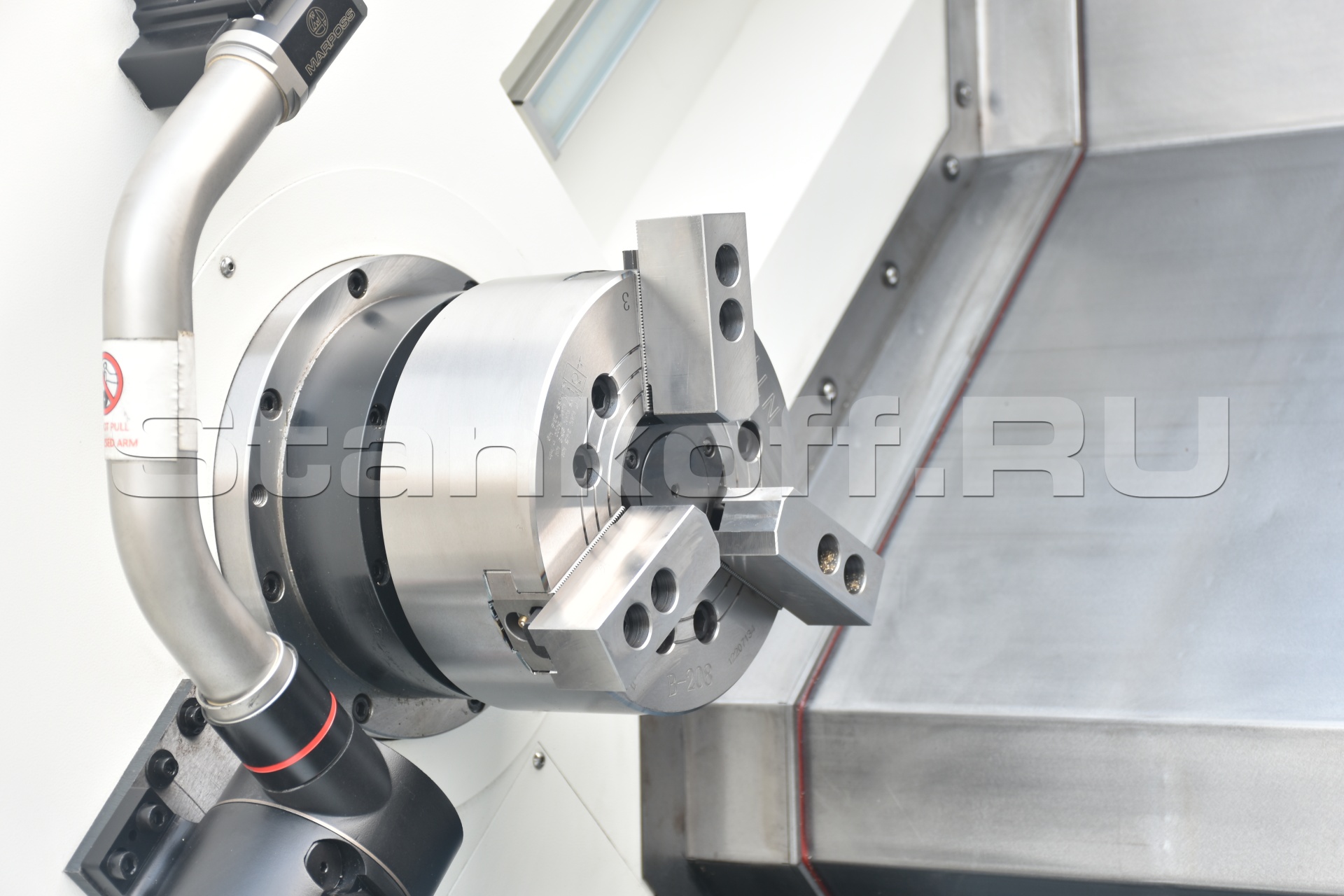

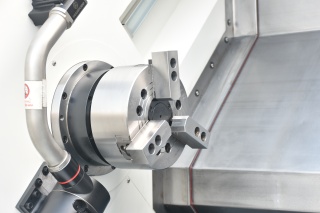

Гидравличенский патрон 200 мм

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

12-ти позиционная приводная револьверная голова

Максимальное количество устанавливаемых инструментов составляет - 12 ед.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.
В комплекте идут 2 блока приводного инструмента:
• ATH30-ER25
• RTH30-ER25

Приводная система SIEMENS

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

Наклонная монолитная станина из чугуна

Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами.

Направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

Телескопические защиты

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

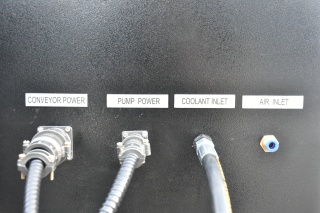

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция).

Опции

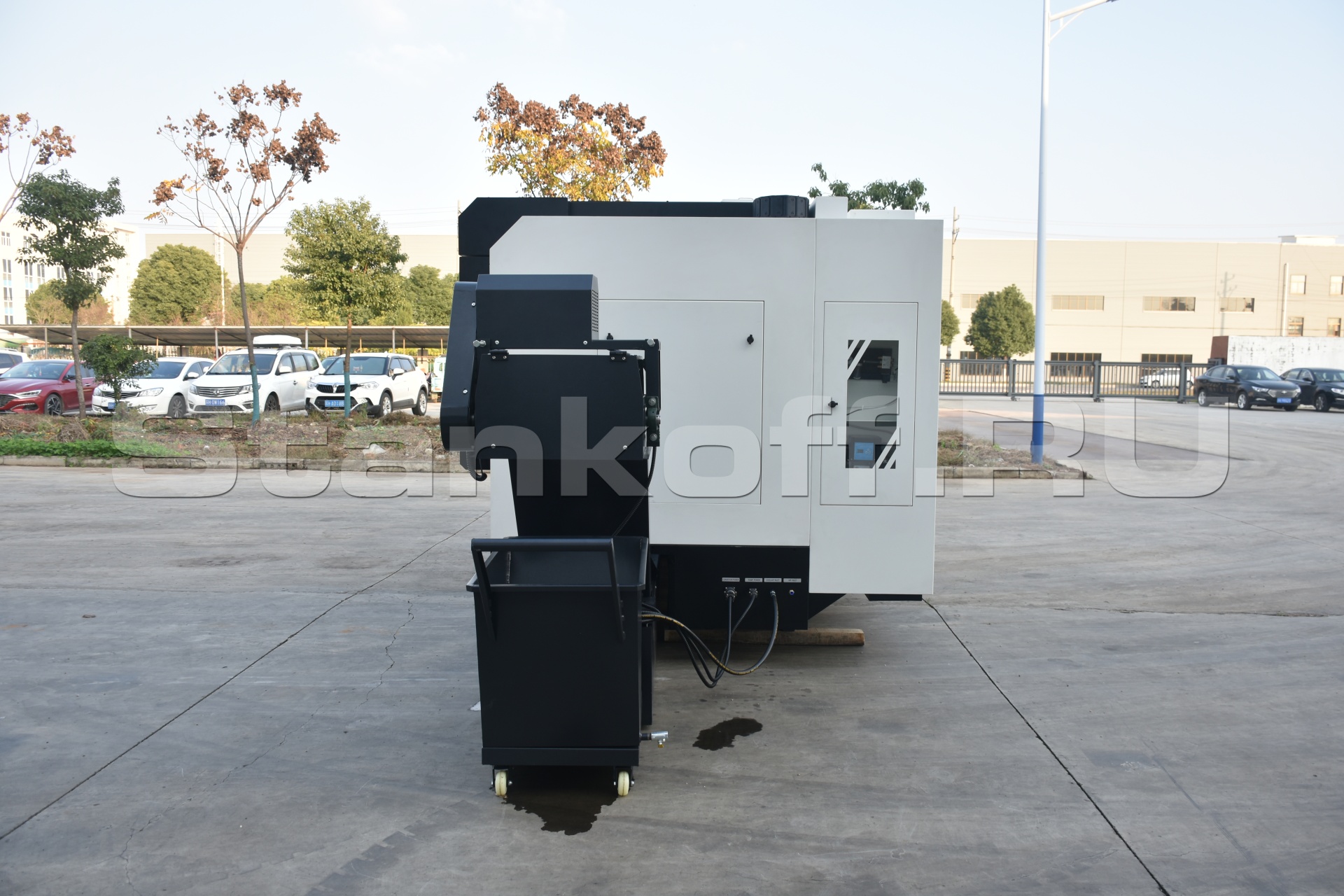

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

Деталеуловитель

Измерение и привязка инструмента

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

Система удаления и фильтрации маслянного тумана

Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка. Для обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении.

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Характеристики

Система управления, ЧПУ	SIEMENS 808D Advanced
Цельнолитая чугунная станина	Есть
Направляющие качения	Есть
Серводвигатели оси X/Z	SIEMENS
Маховик перемещения по осям	В комплекте
Патрон	Гидравлический З-х кулачковый патрон
Инструментальная система	Гидравлическая 12-ти позиционная револьверная головка с приводным инструментом (1 радиальный и 1 осевой приводных блока в комплекте)
Автоматическая система смазки	Есть
LED освещение	Есть
Подача СОЖ	Есть
Стружечный конвейер	Есть
Измерение и привязка инструмента	Есть
Деталеуловитель	Есть
Расстояние между центрами	750 мм
Максимальный диаметр над станиной	Φ550 мм
Максимальный диаметр над суппортом	Φ250 мм
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя	Φ 50 мм
Торец шпинделя	A2-6
Диаметр патрона	Φ200 мм
Перемещение суппорта
Ход по оси Х	250 мм
Ход по оси Z	850 мм
X/Z ускоренное перемещение	15 / 15 м/мин
Инструментальный резцедержатель
Тип	12-ти позиционная приводная гидравлическая револьверная голова Pragatti ATH30-ER25/RTH30-ER25
Количество инструмента	12
Размер инструмента	20x20 мм
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение	80 мм
Конус	MT4
Двигатель
Мощность двигателя	11/15 кВт
Насос СОЖ	370 ватт
Габаритные размеры
Тип станины	Наклонная
Габариты станка (Д×Ш×В)	3350x1800x1800 мм
Габариты в упаковке (Д×Ш×В)	3750 x2000x2000 мм
Вес станка (нетто/брутто)	3900/4100 кг
