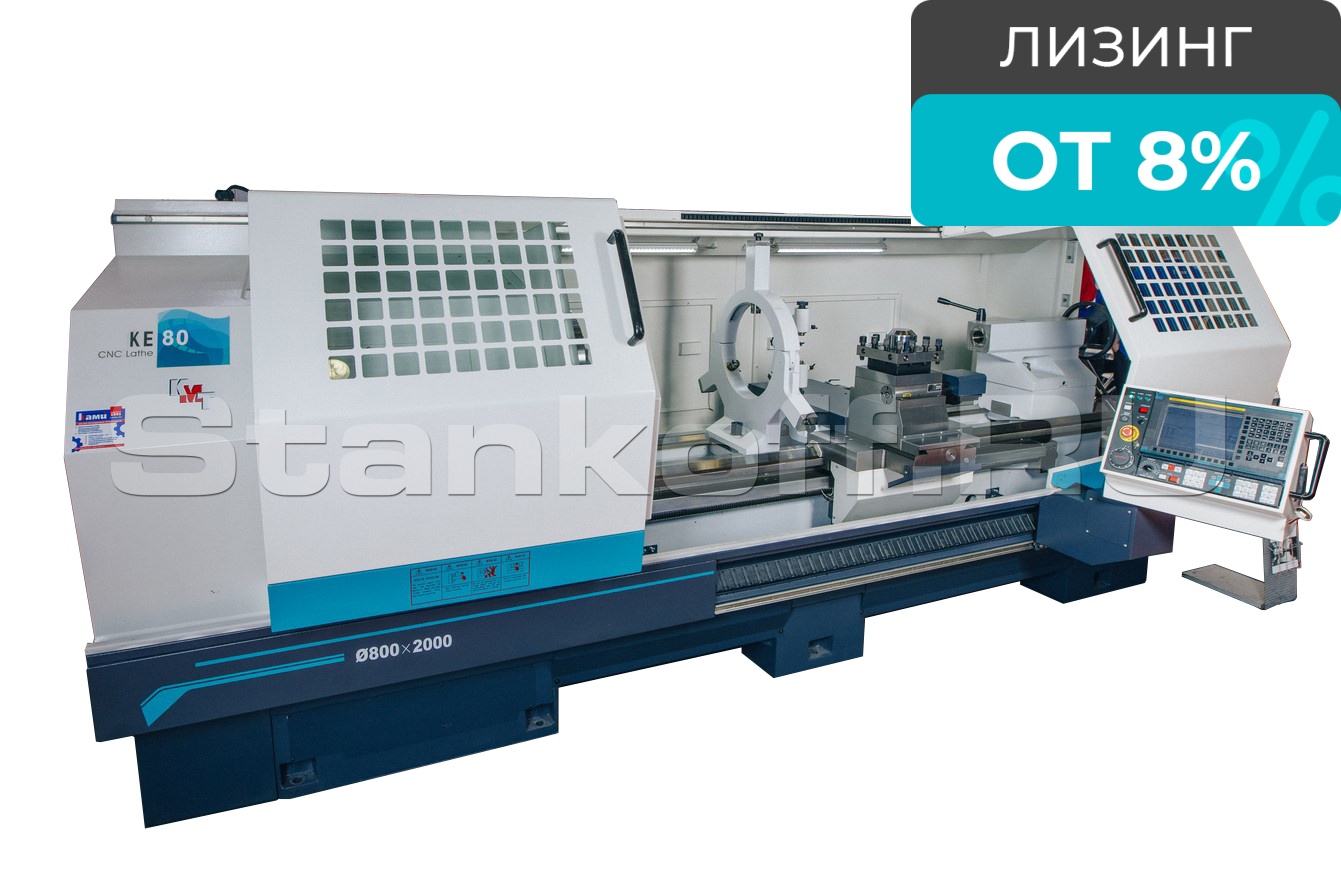

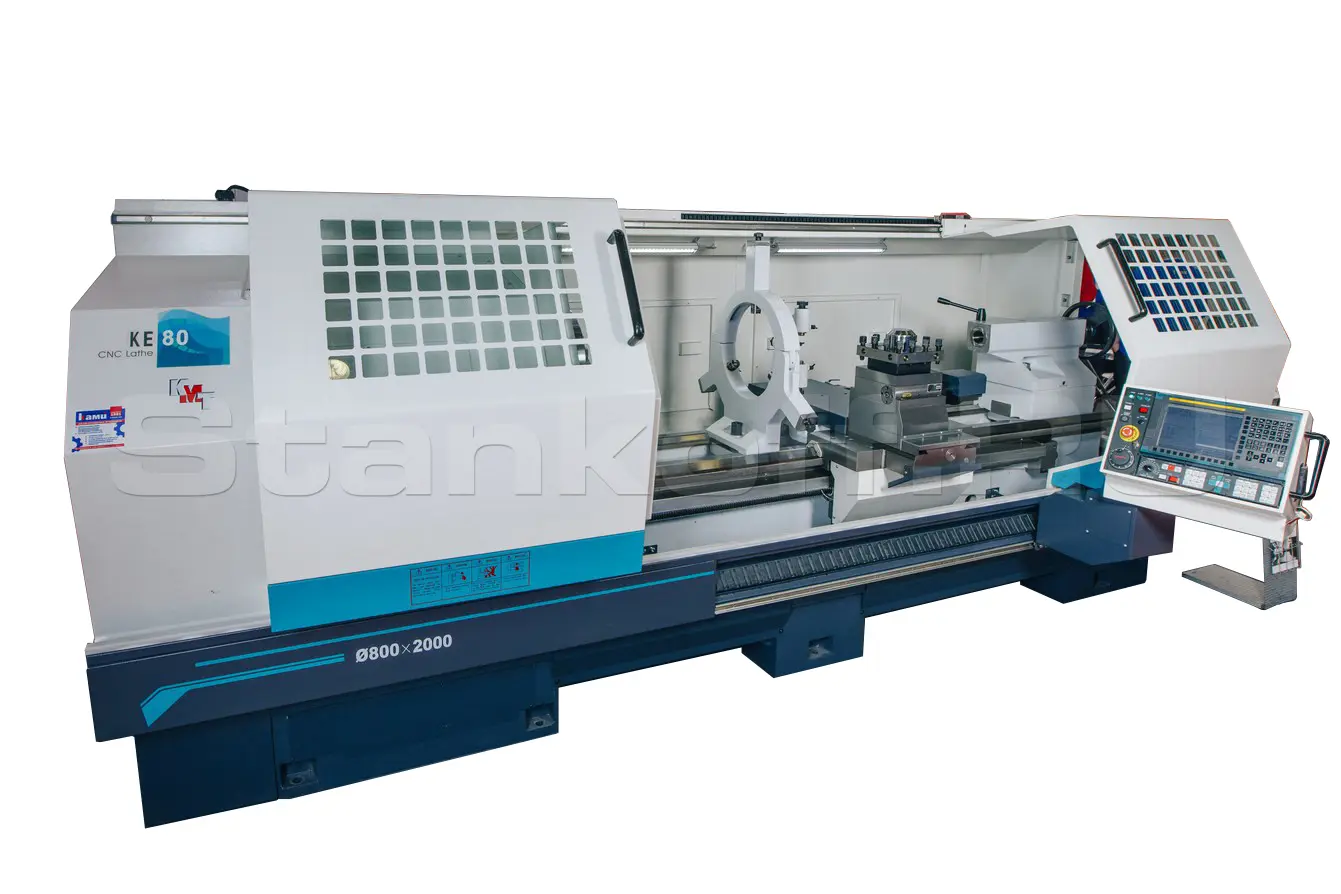

Токарный станок с ЧПУ CKE6180Z/2000

Name: Токарный станок с ЧПУ CKE6180Z/2000
Brand: DMTG
Rating: 5 (1 reviews)

Сравнить Вопросы

DMTG (Китай)

Краткие характеристики

Артикул CKE6180Z/2000

Система ЧПУ	Fanuc 0i TF(5)
Максимальный диаметр обработки над станиной, мм	Ø 800
Максимальный диаметр обработки над суппортом, мм	Ø 490
Диаметр патрона, мм	Ø 400
Максимальная длина устанавливаемой заготовки, мм	2 000
Диаметр отверстия в шпинделе, мм	Ø 100
Диапазон скоростей вращения шпинделя, об./мин.	7,5-90 20-200 50-445 110-1000
Количество диапазонов вращения шпинделя	4 ступени
Ширина направляющих станины, мм	550
Перемещение по оси Х, мм	400
Перемещение по оси Z, мм	1850
Скорость рабочей подачи по осям X/Z, м/мин	3/3
Скорость ускоренной подачи по осям X/Z, м/мин	4/8
Тип резцедержателя	4-х позиционный электромеханический
Сечение устанавливаемого инструмента, мм	32 х 25
Фланец шпинделя	С11 (ISO 702/III)
Внутренний конус шпинделя	Метрический 120 (1:20)
Мощность главного двигателя, кВт	15
Конус пиноли задней бабки	МТ 6
Диаметр пиноли задней бабки	Ø 100
Выдвижение пиноли задней бабки, мм	240
Точность позиционирования по осям X/Z, мм	0,030 /0,050
Повторяемость по осям X/Z, мм	0,012/0,025
Габаритные размеры, мм	4505х2020х1805
Масса нетто, кг	6100

Все характеристики

Конструктив

Токарный станок с ЧПУ предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

Отличительные особенности

Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
На станках установлен модернизированный усиленный шпиндель с крутящим моментом 1300 Нм, что является лучшим показателем в своем классе. V На шпинделе установлены высокоточные подшипники NSK (Япония).
Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения.
На шпиндель установлена многоступенчатая коробка скоростей с автоматическим переключением диапазонов. Каждый диапазон имеет бесступенчатое регулирование скорости вращения шпинделя за счет установки частотного преобразователя HIWIN (Тайвань).
Станок оснащен современной промышленной системой ЧПУ и сервоприводами Fanuc (Япония).
Высокоскоростная модификация станка «L» имеет увеличенные обороты шпинделя до 3000 об / мин за счет установки вариатора. Предназначен для точения сталей и цветных металлов с шероховатостью до Ra–0,63 и точностью по 8-му квалитету.

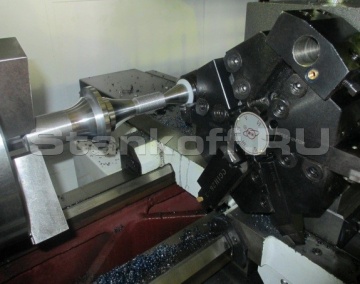

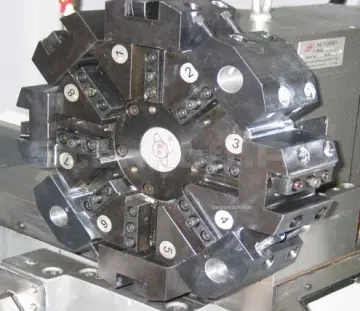

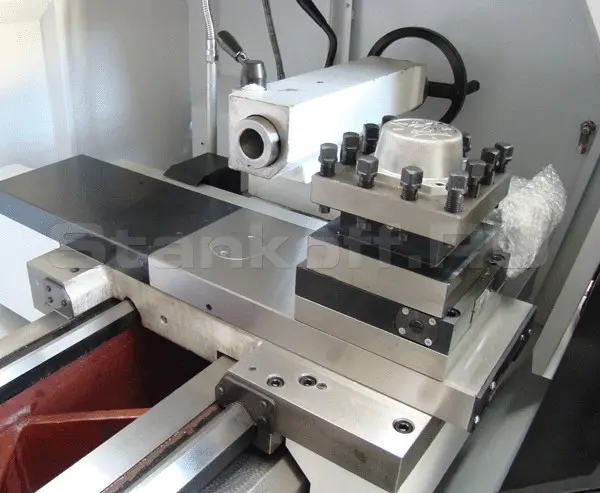

Инструментальная система

Особенности

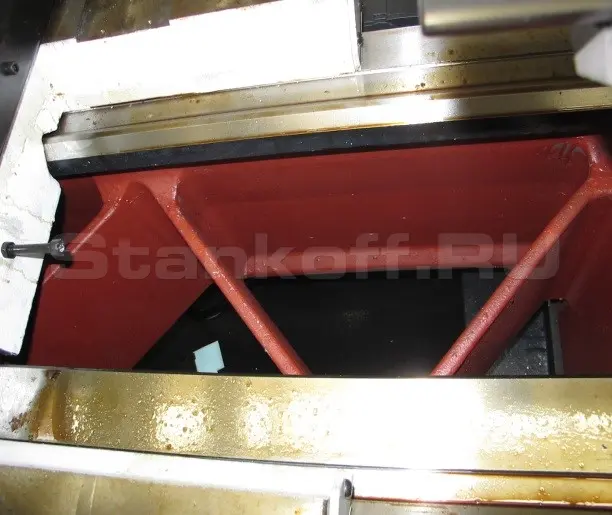

Станина

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

Качество обработки

Проверка станков серии CKE перед отгрузкой посредством приборов Renishaw.

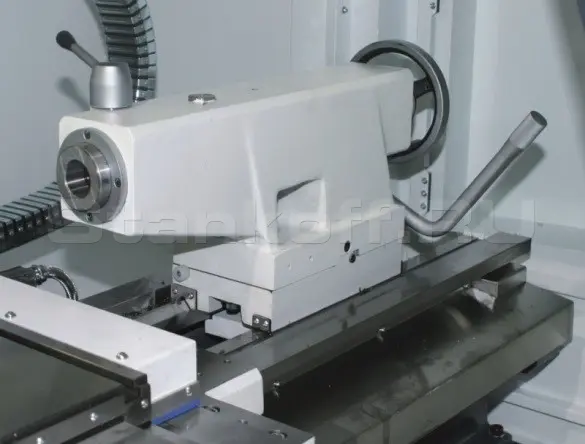

Ручная задняя бабка

Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий.

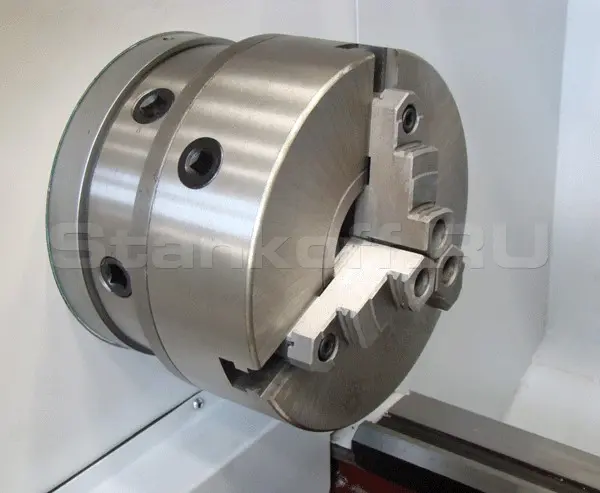

Механический 3-х кулачковый патрон

Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-х кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм.

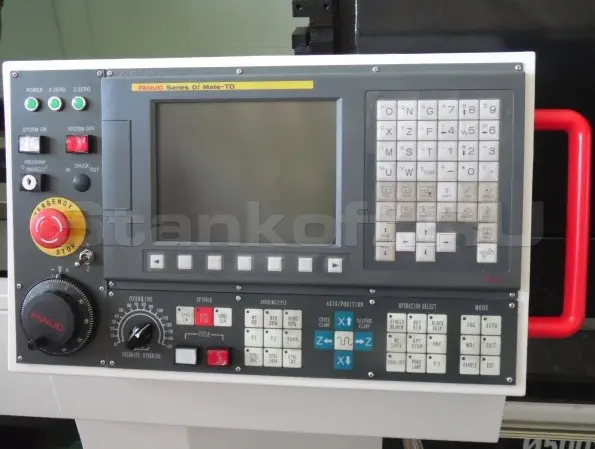

Устройство ЧПУ FANUC Oi - Mate TD (Япония)

Тип - замкнутый;
количество осей управления – 2 + шпиндель (2D);
автоматические циклы резания одновременно по двум координатам;
учет времени обработки и счетчик деталей;
программирование деталей и радиуса;
память на 63 программы, таблица инструментов на 64 позиции.

Характеристики

Система ЧПУ	Fanuc 0i TF(5)
Максимальный диаметр обработки над станиной, мм	Ø 800
Максимальный диаметр обработки над суппортом, мм	Ø 490
Диаметр патрона, мм	Ø 400
Максимальная длина устанавливаемой заготовки, мм	2 000
Диаметр отверстия в шпинделе, мм	Ø 100
Диапазон скоростей вращения шпинделя, об./мин.	7,5-90 20-200 50-445 110-1000
Количество диапазонов вращения шпинделя	4 ступени
Ширина направляющих станины, мм	550
Перемещение по оси Х, мм	400
Перемещение по оси Z, мм	1850
Скорость рабочей подачи по осям X/Z, м/мин	3/3
Скорость ускоренной подачи по осям X/Z, м/мин	4/8
Тип резцедержателя	4-х позиционный электромеханический
Сечение устанавливаемого инструмента, мм	32 х 25
Фланец шпинделя	С11 (ISO 702/III)
Внутренний конус шпинделя	Метрический 120 (1:20)
Мощность главного двигателя, кВт	15
Конус пиноли задней бабки	МТ 6
Диаметр пиноли задней бабки	Ø 100
Выдвижение пиноли задней бабки, мм	240
Точность позиционирования по осям X/Z, мм	0,030 /0,050
Повторяемость по осям X/Z, мм	0,012/0,025
Габаритные размеры, мм	4505х2020х1805
Масса нетто, кг	6100
