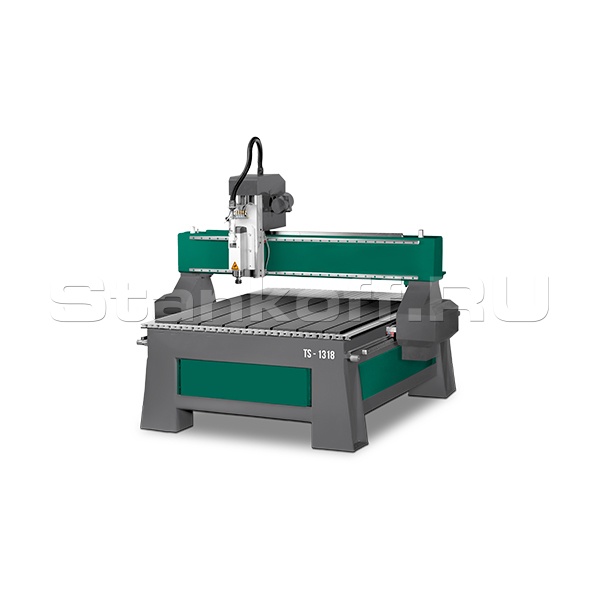

Фрезерный станок с ЧПУ TS 1318

Name: Фрезерный станок с ЧПУ TS 1318
Rating: 5 (2 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TS 1318
Ход по оси X, мм: 1300
Ход по оси Y, мм: 1800
Ход по оси Z, мм: 300
Тип направляющих (X,Y,Z): Линейные квадратного типа
Тип механизма привода (X,Y): Косозубая шестерня-рейка

Все характеристики

Модели серии

Все товары

TS 1515 PRO

TS 1212 PRO

TS 1325 PRO

TS 1625 PRO

TS 2030 PRO

TS 2040 PRO

TS 2050 PRO

TS 2060 PRO

TS 6090 PRO

TS 2040/3,2 PRO

Конструктив

Применение

Предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву. Применяться в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур и многое другое.

Комплектация

Станок TS 1318 – механическая часть	1 шт.
Шпиндель	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Аспирационный кожух	1 шт.
Вакуумная подготовка	1 комп.
Программное обеспечение NC-studio	1 комп.
Начальный комплект фрез	1 комп.
Цанга R20	1 комп.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Особенности конструкции

Литая чугунная станина

Благодаря литой чугунной станине станок обладает повышенной жесткостью и металлоемкостью. Станина подвергается термической обработке, что повышает срок службы станка.

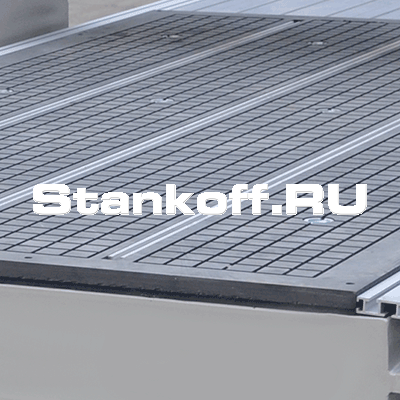

Стол с вакуумной подготовкой

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции, что позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин.

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор.

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Дополнительные опции

Высота портала по оси Z=300 мм

Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 150 мм.

Электрошпиндель 5,5 кВт с воздушным охлаждением + инвертер

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания. + Инвертер 5,5 кВт

Гибридный серводвигатель

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Поворотное устройство D 200 мм

Позволяет обрабатывать детали тело вращения диаметром до 200 мм. длина 1200 мм. Применяются на станках с высотой 300 мм по оси Z.

Система охлаждения инструмента масляным туманом

Пульт для NC Studio, беспроводной, для управления станком с ЧПУ

Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.

Пульт DSP RichAuto А11

Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.

Насадка для шпинделя

Данный раздел находится в стадии наполнения. Приносим свои извинения за доставленные неудобства.

Аспирационная установка

Двухмешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и воздуховодом 6 м.

Характеристики

Перемещения
Ход по оси X, мм	1300
Ход по оси Y, мм	1800
Ход по оси Z, мм	300
Тип направляющих (X,Y,Z)	Линейные квадратного типа
Тип механизма привода (X,Y)	Косозубая шестерня-рейка
Тип механизма привода Z	ШВП
Тип двигателя привода (X,Y,Z)	серво-гибридный; шаговый
Макс. скорость позиционирования, м/мин	10
Макс.скорость перемещений, м/мин	17
Шпиндель
Тип охлаждения шпинделя	Водяное; Воздушное
Максимальная частота вращения шпинделя, об/мин	24000
Мощность шпинделя, кВт	2,2; 3,2; 3,5; 3,7; 4,5; 5,5; 6; 9
Программно - аппаратные характеристики
Команды управляющих программ	G code
Система управления	NC Studio; Type3
Система смазки	централизованная
Электропитание
Напряжение, В	220; 380
Опции
Вакуумный насос, кВт	5,5
Габаритные параметры станка
Длина станка, мм	1800
Ширина, мм	2000
Высота, мм	1900
Вес, кг	850
