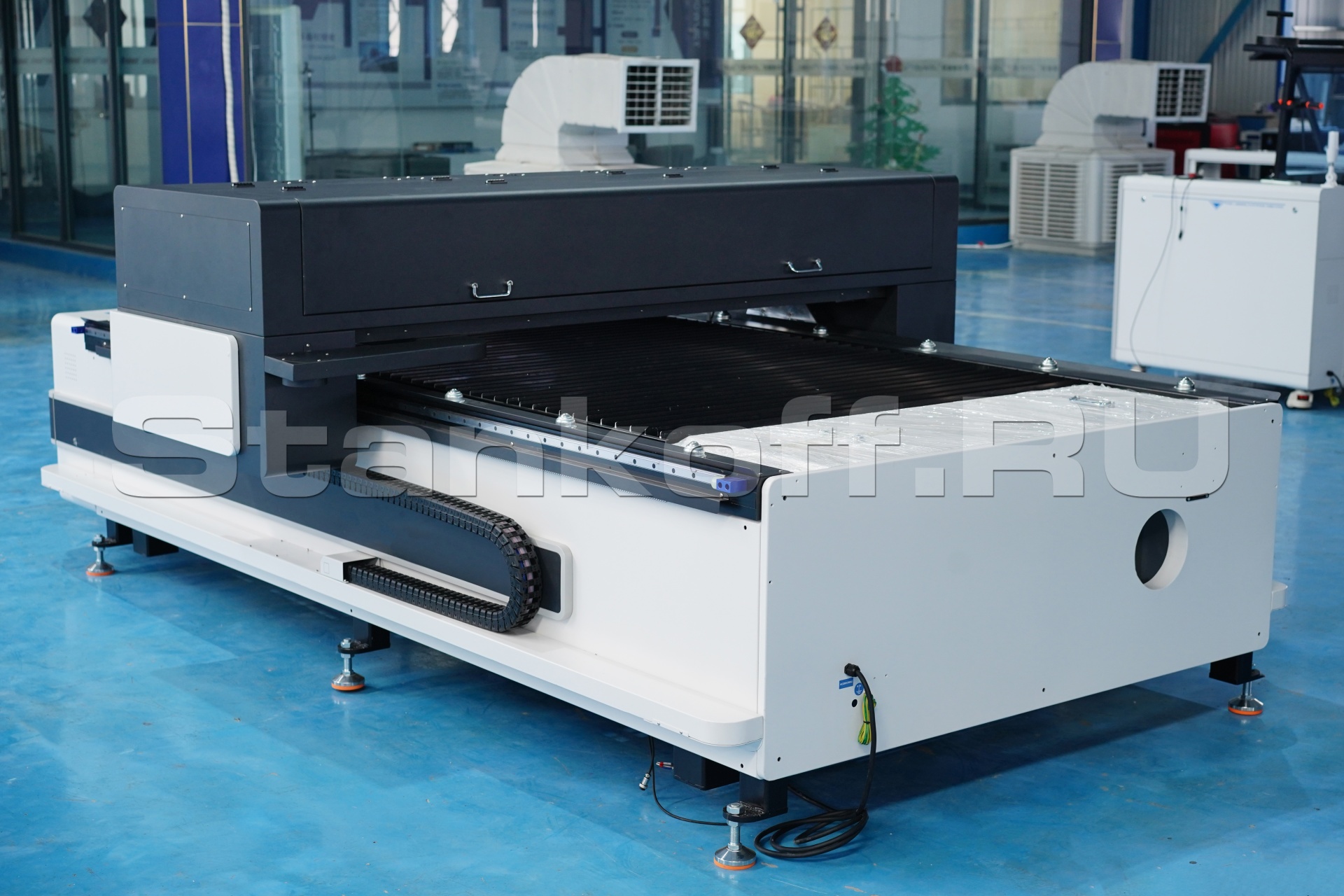

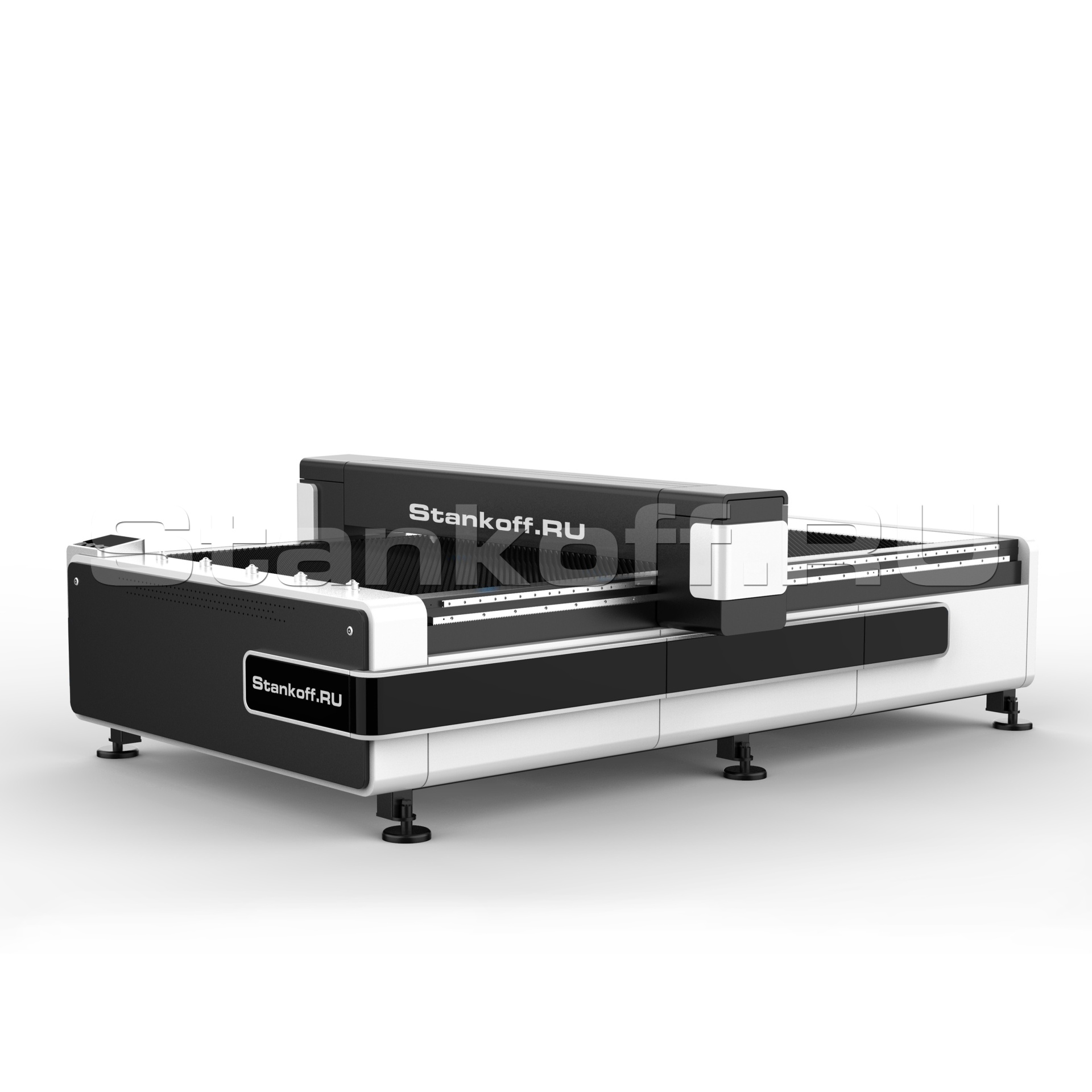

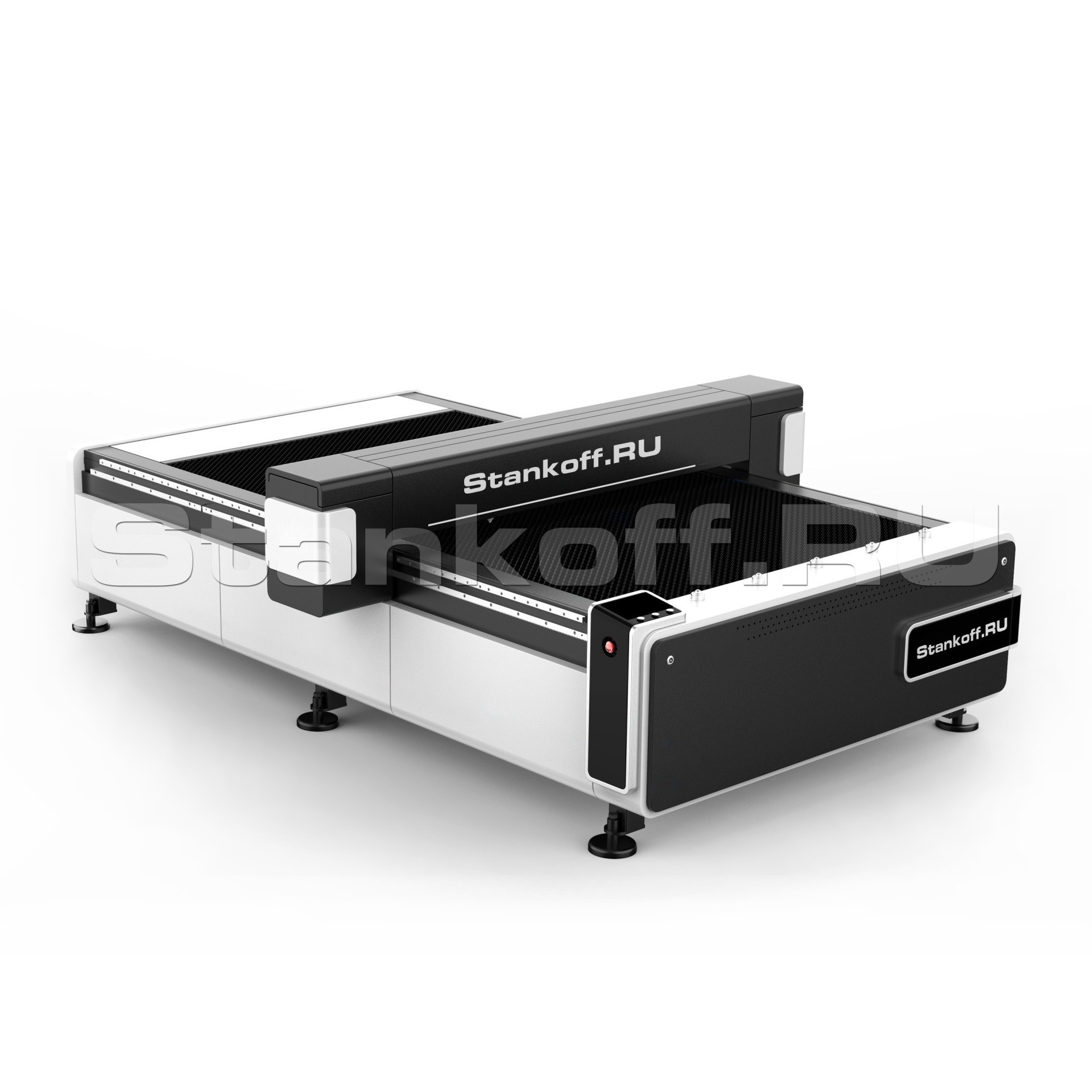

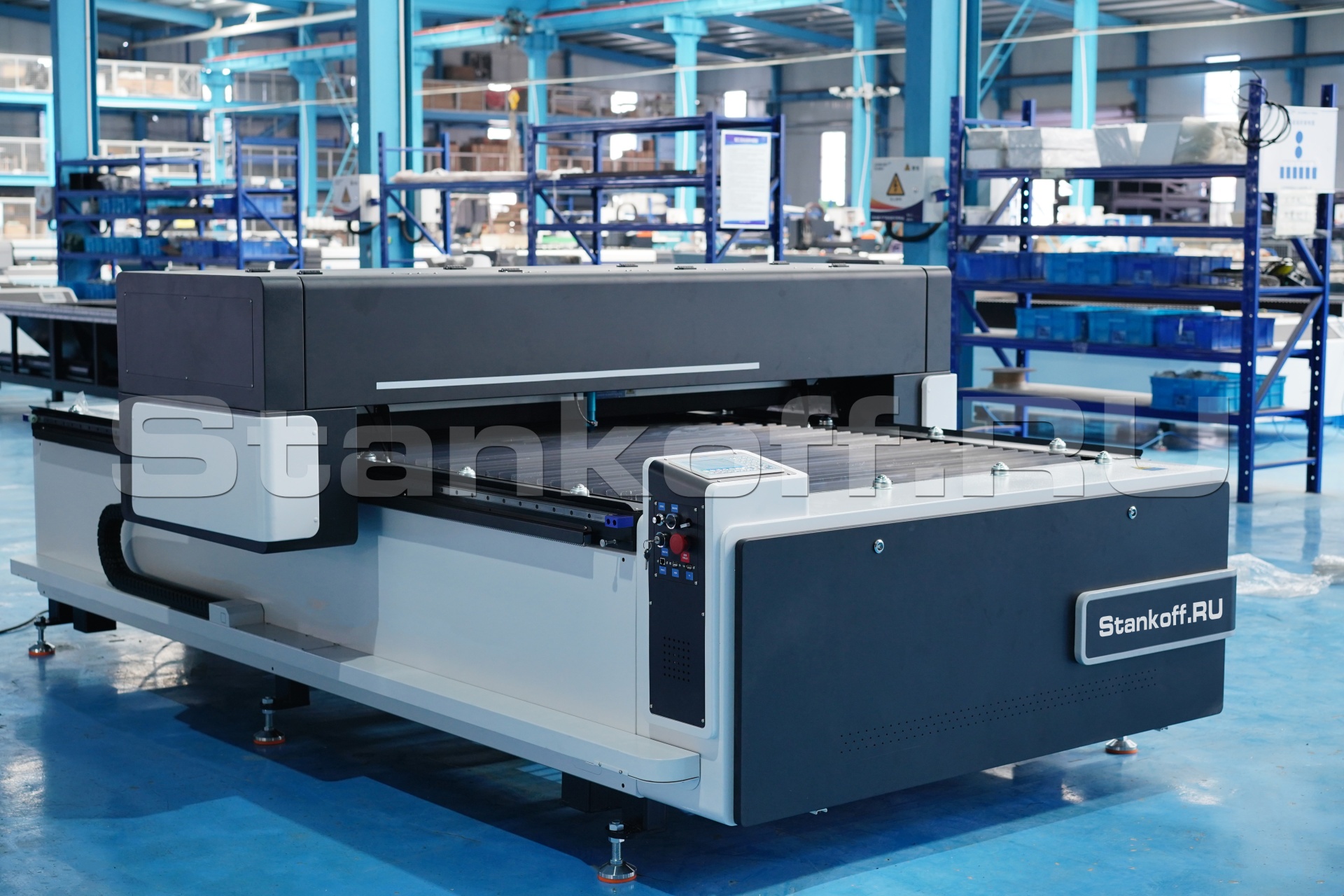

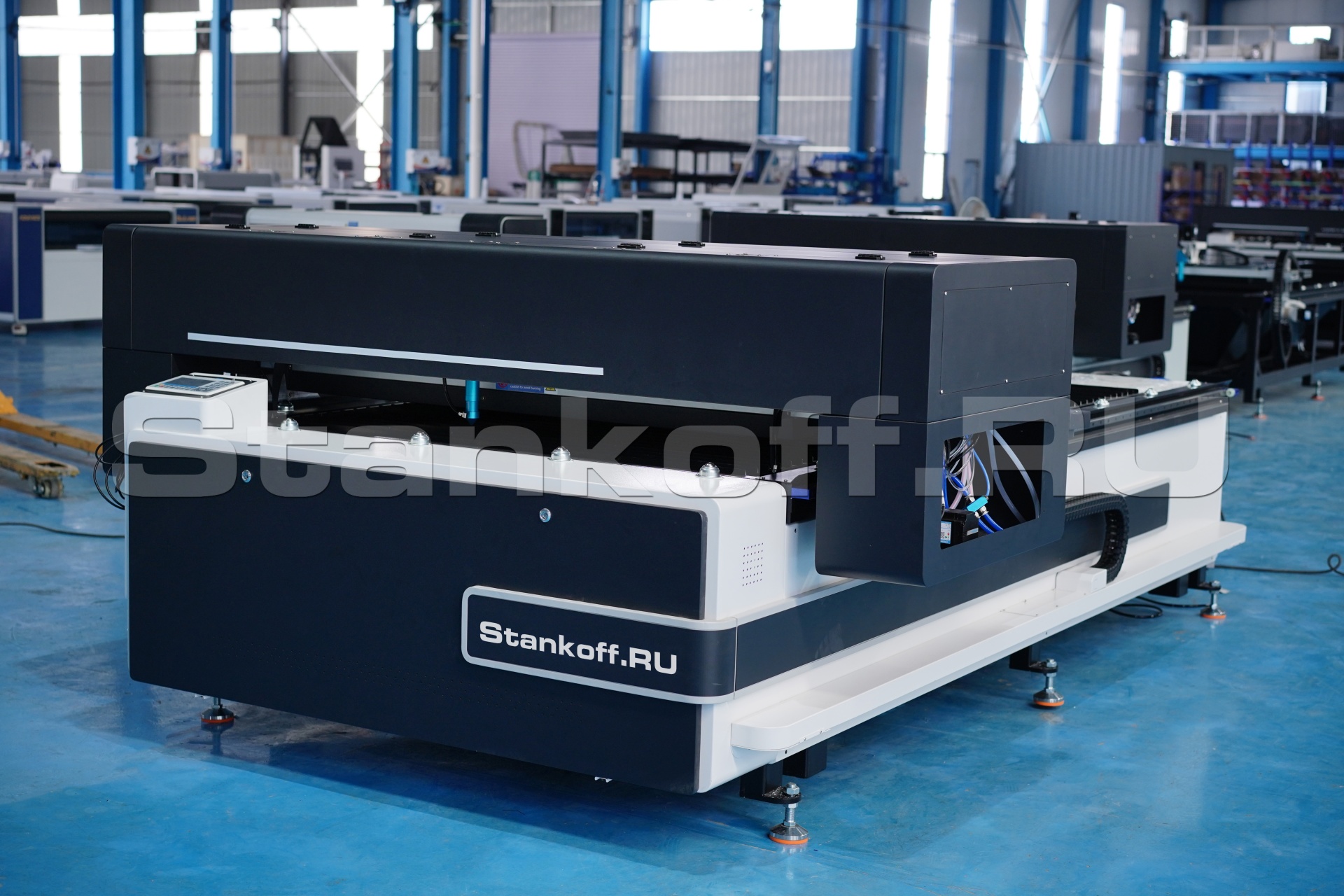

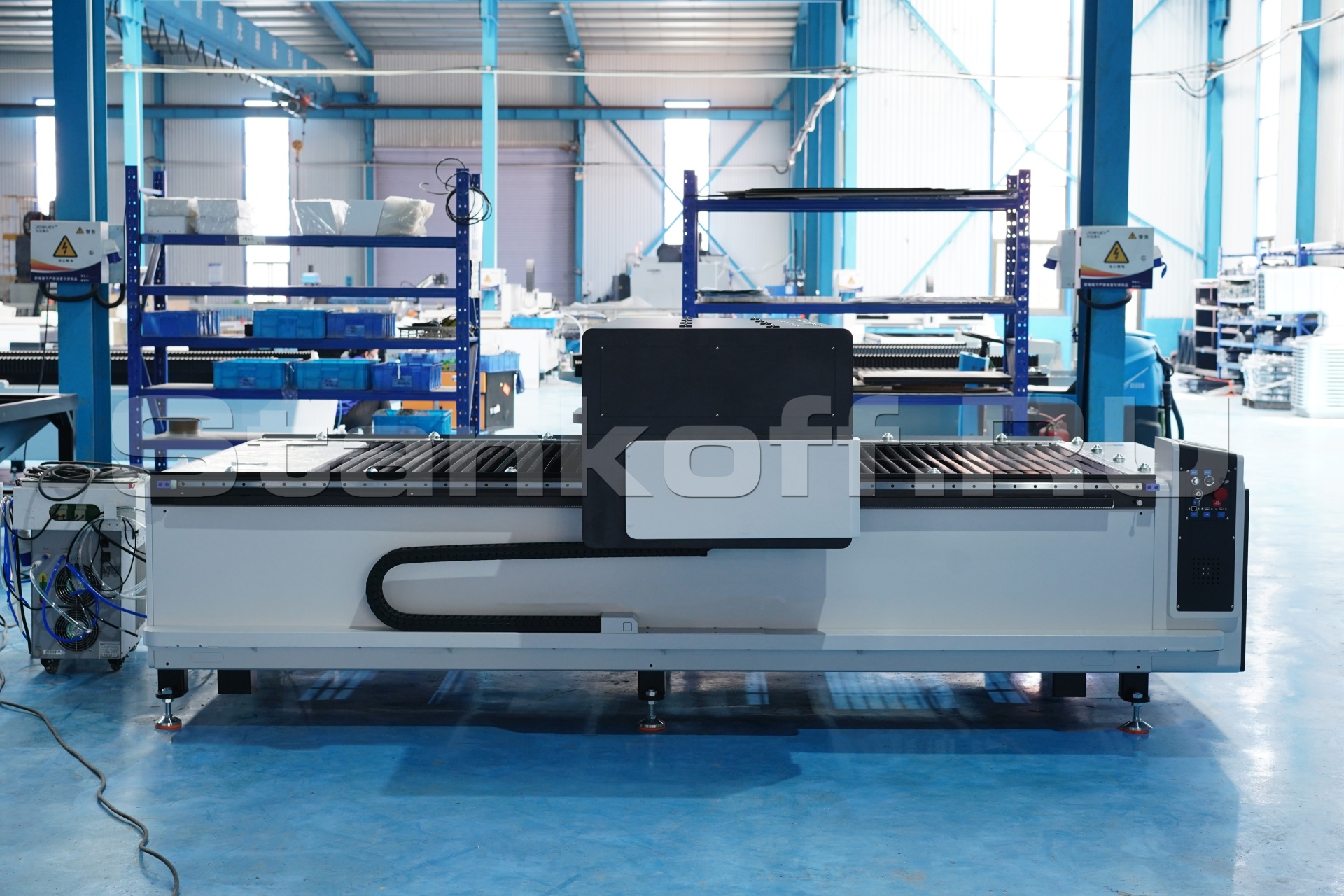

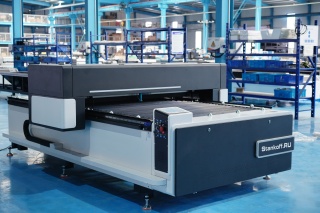

Лазерно-гравировальный станок JW-G 1616 180W

Name: Лазерно-гравировальный станок JW-G 1616 180W
Price: 1154538 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 14

Сравнить Вопросы (2)

Китай

Краткие характеристики

Артикул: JW-G 1616 180W
Регулировка мощности лазера: Программная
Максимальная мощность лазерной трубки: 180
Производитель CO₂ трубки: Yongli
Тип лазера: СО₂ герметичная лазерная трубка
Длина волны, мкм: 10,6

Все характеристики

Модели серии

Все товары

JW-G 1625 180W

JW-G 1625 300W

JW-G 2030 180W

JW-G 2030 300W

1 154 538 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Артур Ахметзянов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Лазерно-гравировальный станок JW-G 1616 180W отличается высокой эффективностью и скоростью при резке и гравировке разнообразных материалов — таких как дерево, МДФ, акрил, фанера, ПВХ, пластик, бумага, джинсовая ткань, ABS, различные виды текстиля, кожа, камень, стекло, а также тонкие мягкие металлы и другие. CO₂-лазер выделяется энергоэффективностью и широко используются в лёгкой промышленности благодаря своей чистоте, безопасности и экологичности.

Преимущества

Уникальная верхняя система отвода дыма
Оснащение защитой от перегрузки и утечек
Отдельностоящий электрошкаф
Шарико-винтовая передача

Конструктивные особенности

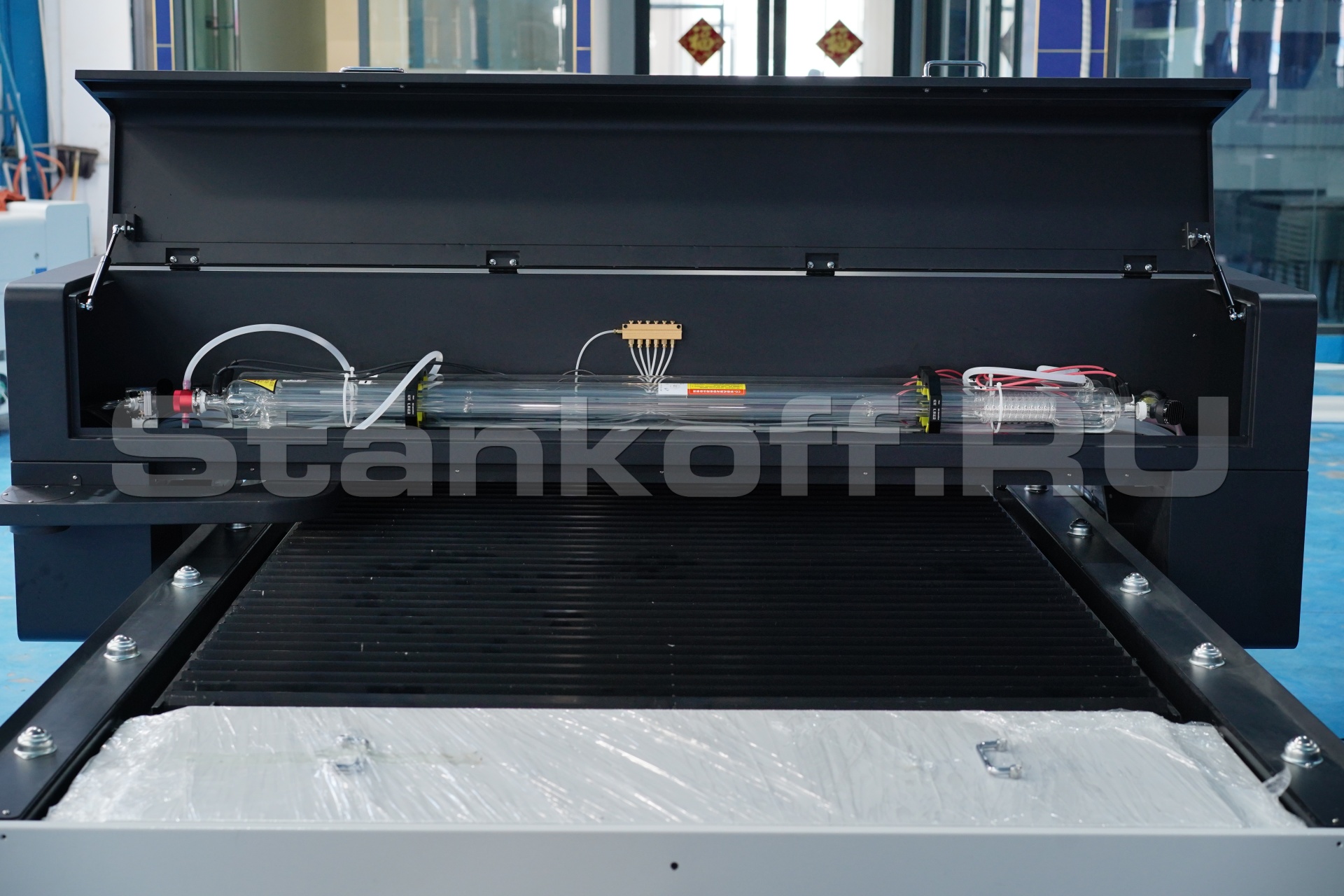

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

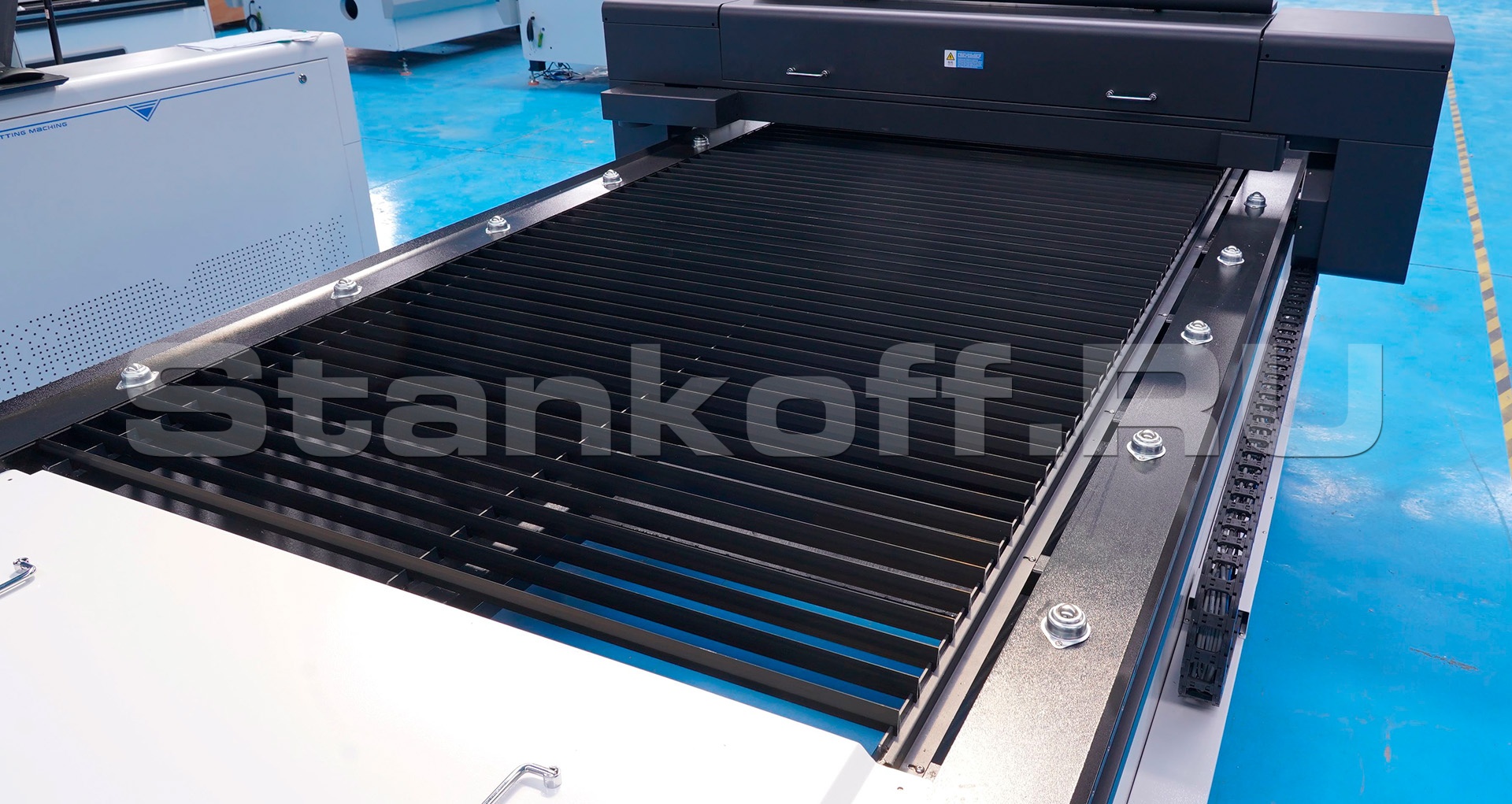

Реечный стол

Стол из анодированного алюминия. Позволяет осуществлять на станке операции лазерной резки и лазерной гравировки. Реечный стол позволяет обеспечить высокое качество реза. Лазерный луч, прорезая материал на реечном столе, не будет отражаться обратно в материал. Площадь соприкосновения с материалом на реечном столе очень мала, т.к. материал кладется на малое количество ламелей, что уменьшает контакт материала с обратной стороны и минимизирует метки и позволяет избежать подгорания материала.
Материал можно положить на меньшее количество ламелей, что будет уменьшать контакт материала с обратной стороны и минимизировать метки

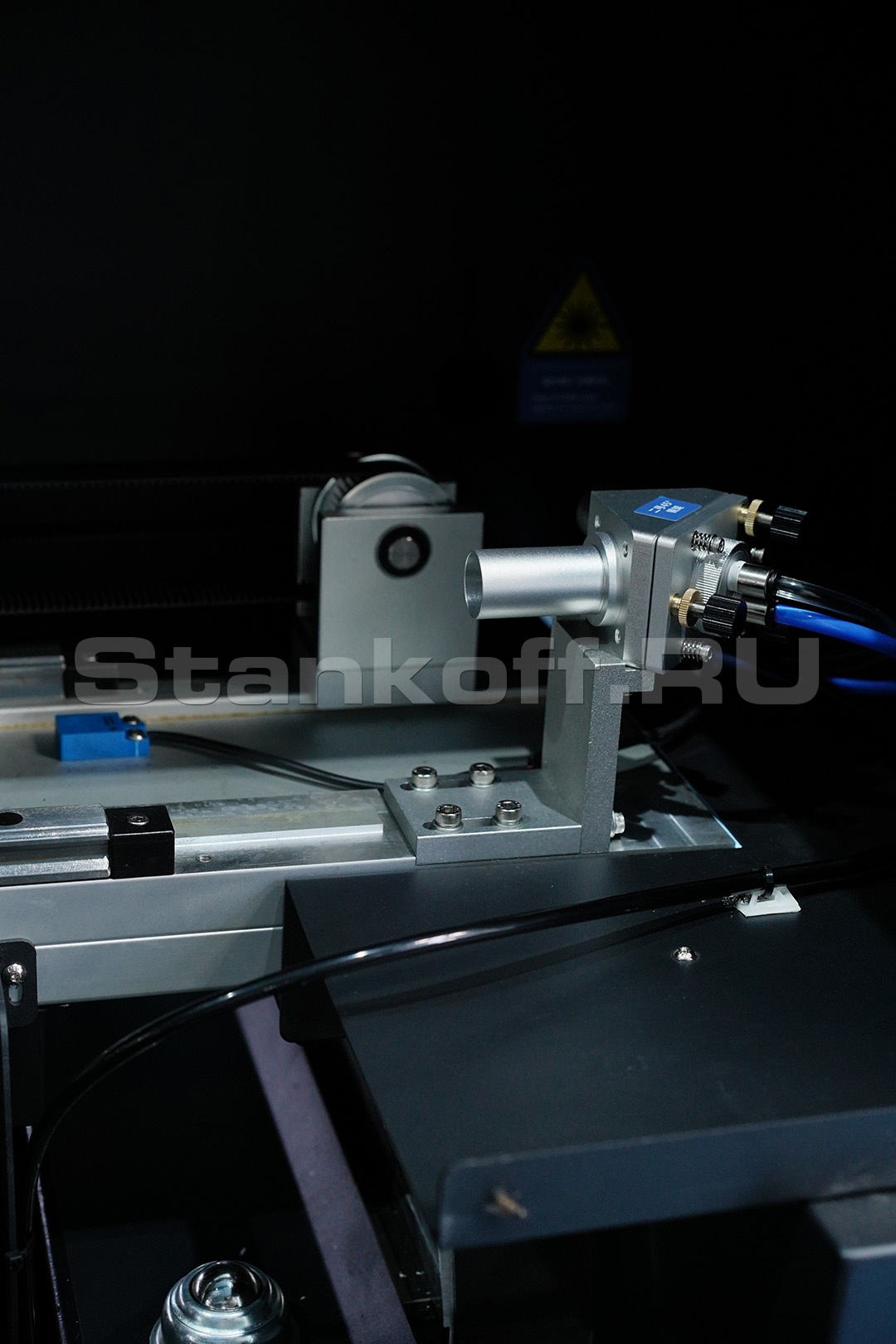

Фиксатор линзы

Фиксатор линзы изготовлен из чистой меди, обладает износостойкостью и коррозионной стойкостью.

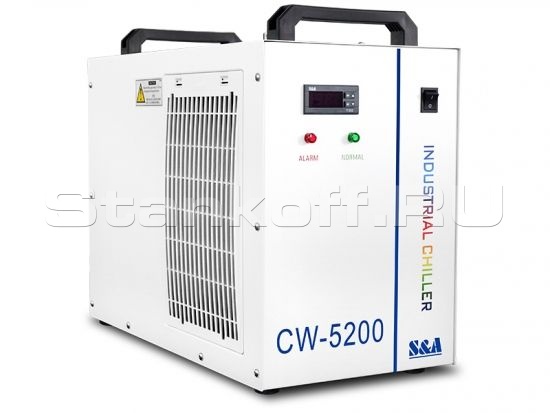

Водяной чиллер S&A CW-5200

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

Станина

Станина сварена из профильной трубы и обработана на станке с ЧПУ. Такая конструкция предотвращает вибрации во время работы машины и обеспечивает стабильность обработки.

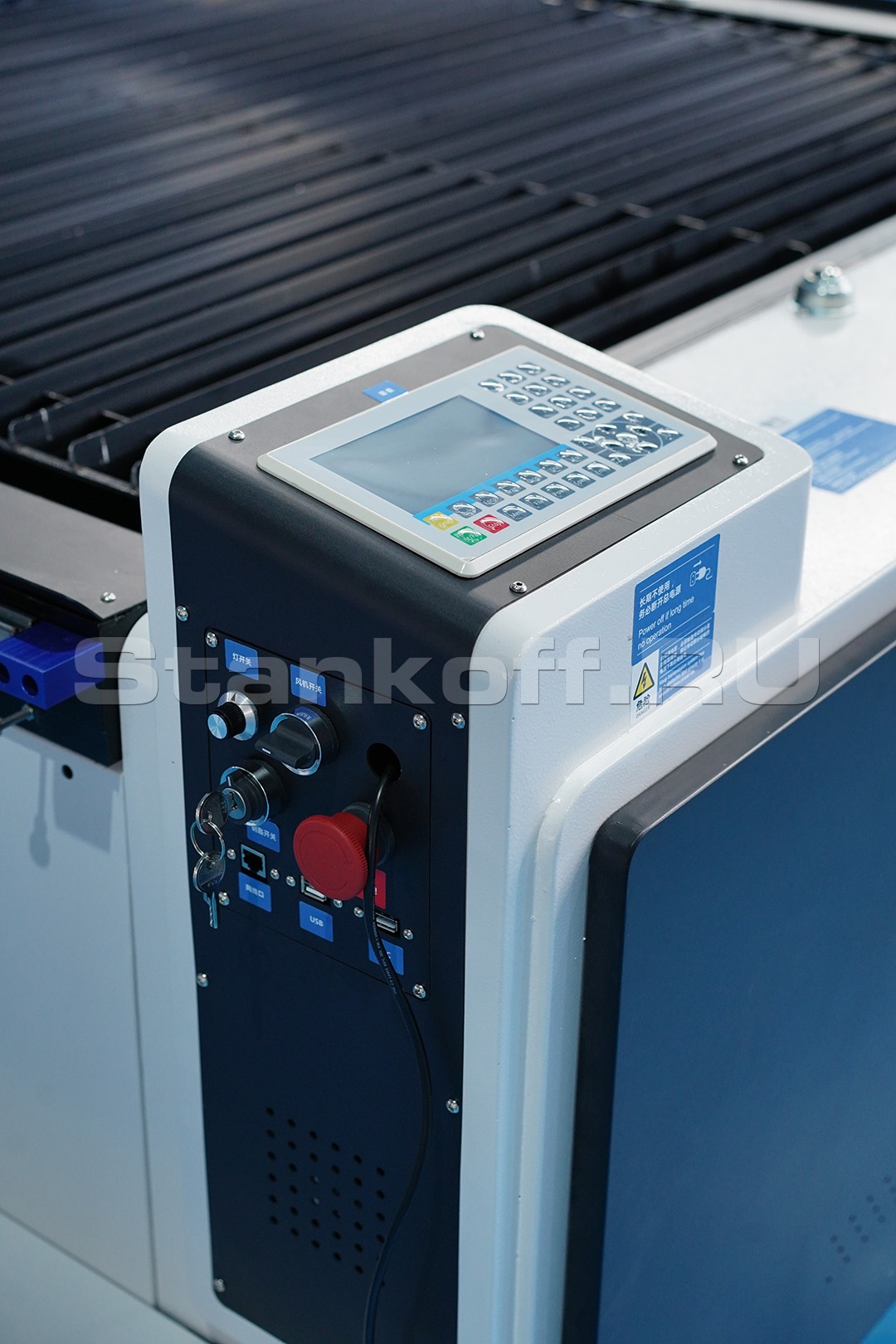

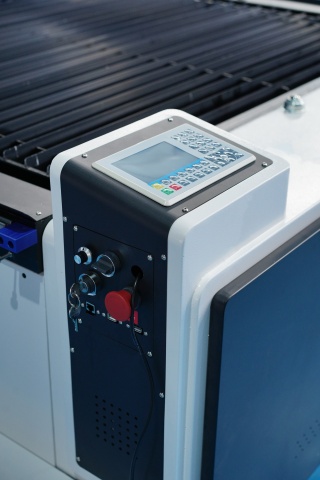

Панель управления RUIDA

Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется непосредственно на станке.

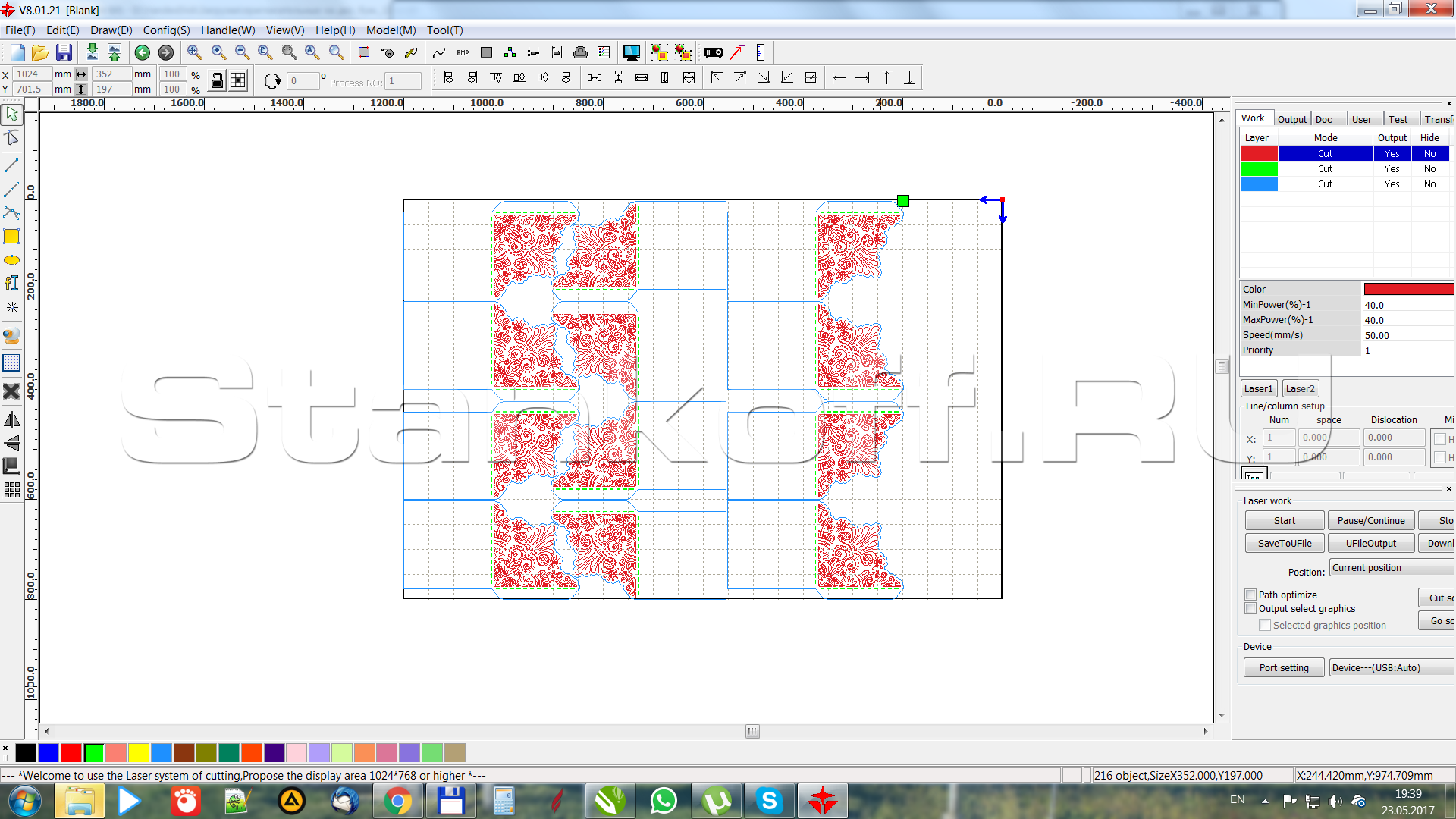

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

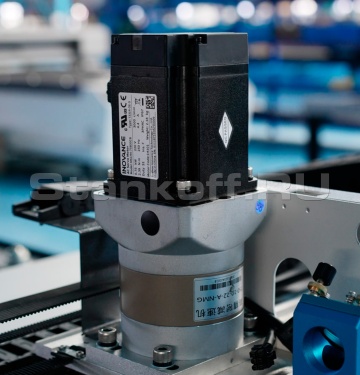

Севродвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

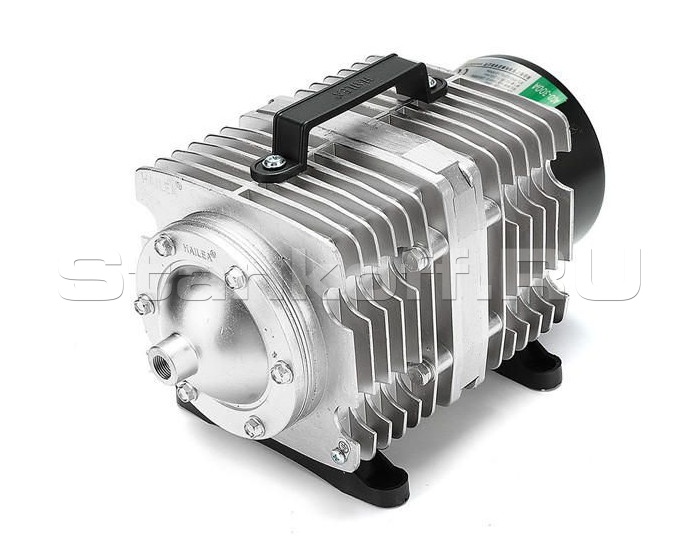

Воздушный компрессор

Удаляет дым с траектории пучка лазера, обеспечивая точную линию реза. Насос нагнетает воздух в зону резания, чтобы резка материалов большой толщины была эффективнее.

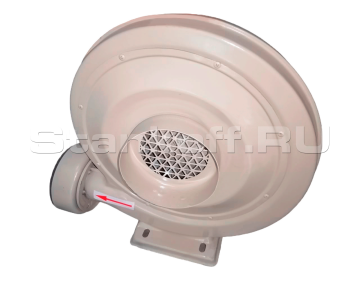

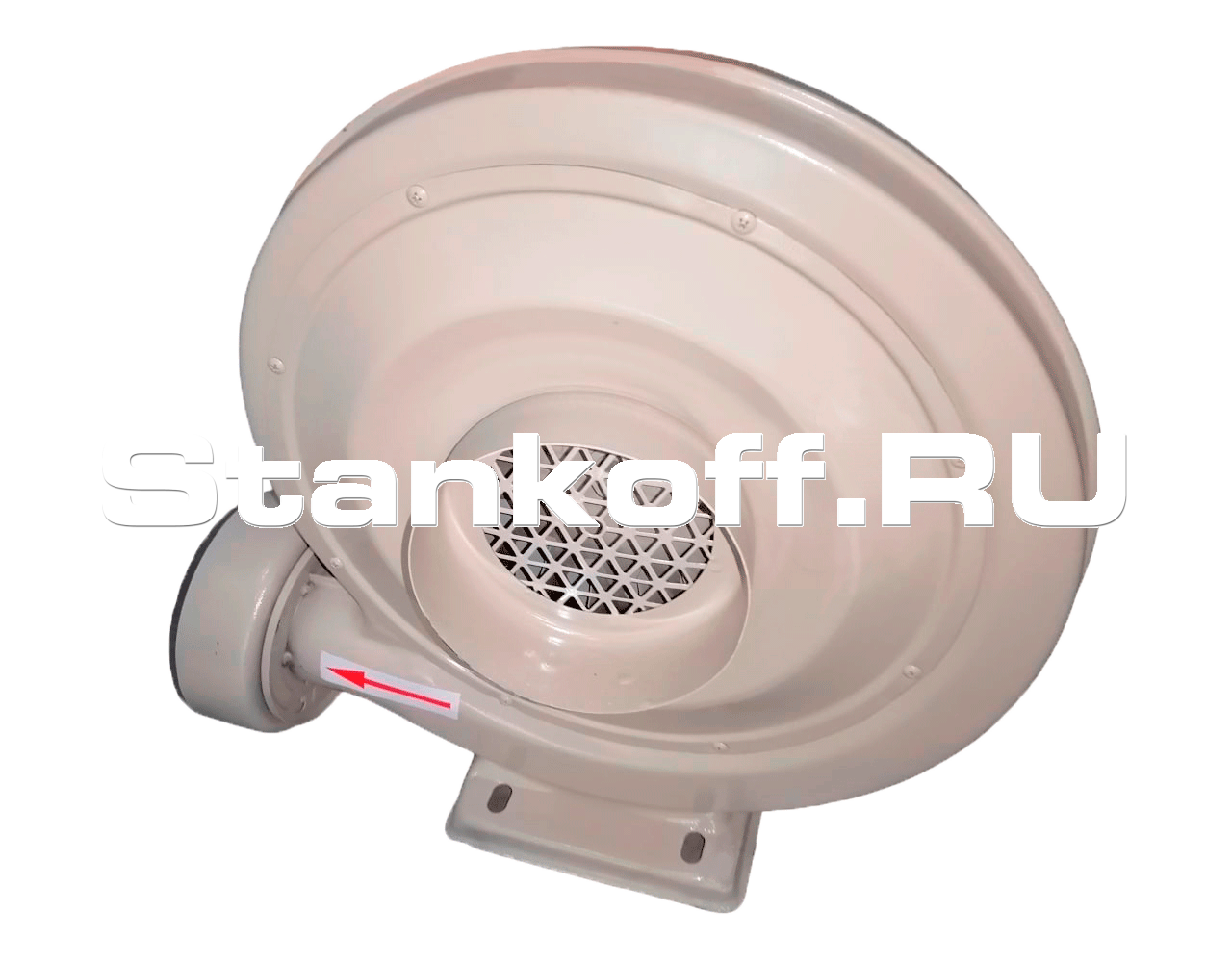

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

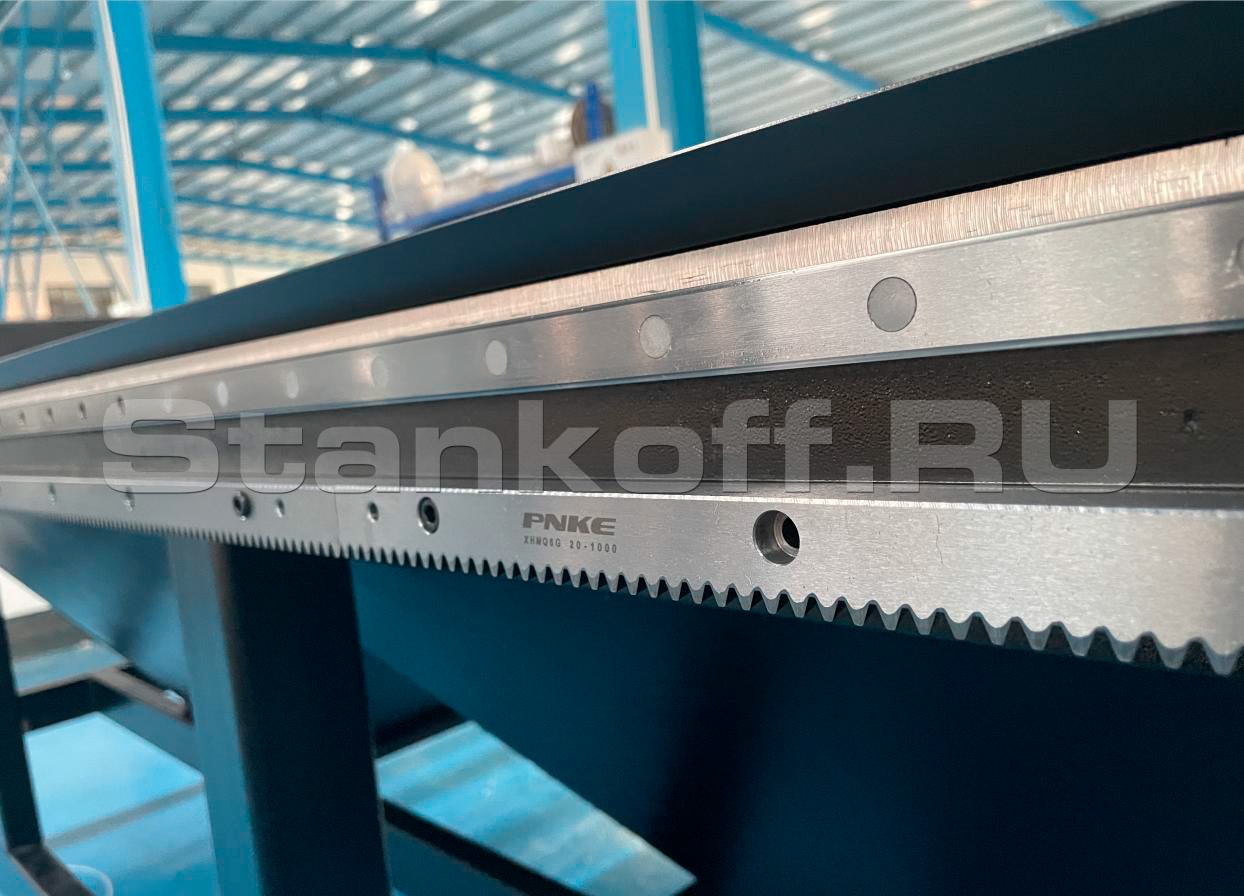

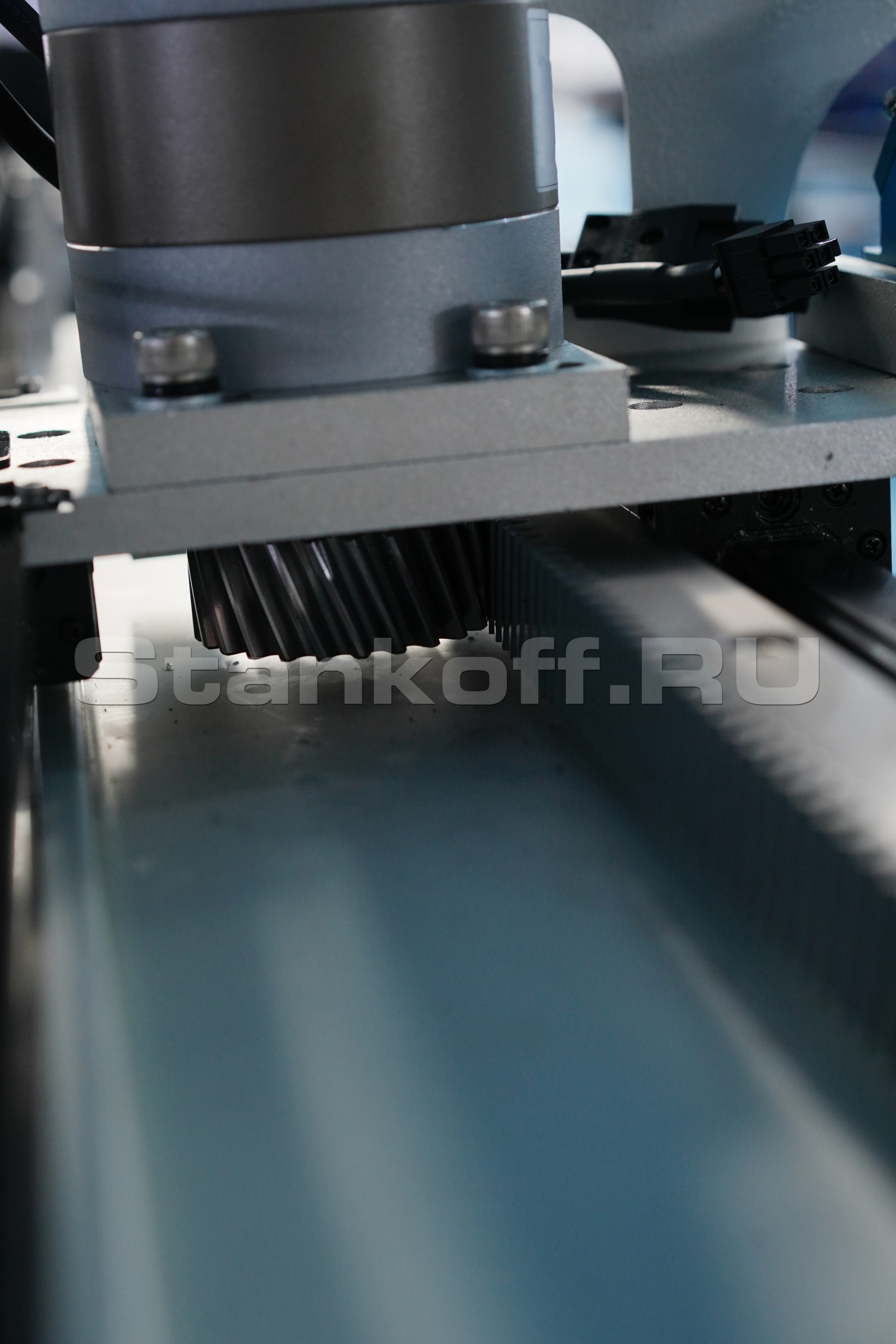

Зубчатая передача «шестерня-рейка» по оси Y

Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Таблица скорости резки материала

Мощность источника		60W	80W	100W	150W	180W	280W	300W
Материал	Толщина, мм	Скорость, мм/с
Акрил	2	—	—	—	60	60	—	100
	3	20	25	30	40	45	55	55
	5	10	12	15	21	25	30	30
	8	5	9	10	15	18	25	25
	10	4	6	7	11	16	20	20
	15	2	3	4	7	9	11	11
	20	1	1.5	2	2	3	7	7
	25	—	0.5	0.8	—	—	5	5
	30	—	—	0.3	—	—	3	3
Фанера	15	—	—	6	8	11	11	11
	18	—	—	4	5	8	8	8
	20	—	—	2.5	3.5	6	6	6
МДФ	3	15	20	23	30	33	40	40
	5	10	13	15	21	25	30	30
	10	3	5	7	12	14	18	18
	15	—	—	2.5	7	9	12	12
	18	—	—	—	4	5	8	8
Кожа	1 слой	20	25	30	45	50	60	60
Дерево	3	15	20	25	35	40	50	50
	5	10	15	20	30	35	45	45
	10	6	10	12	20	25	35	35
	15	8	15	18	25	25	25	25
Ткань	1 слой	60	100	200	400	500	600	600
ПВХ	2	50	60	70	90	100	120	120
	3	40	50	60	80	90	110	110
	4	35	45	55	75	85	100	100
Двухцветный лист	2	25	35	40	55	65	80	80
Бумага	1 лист	120	150	250	450	550	650	650
Резина	4 (1 мм)	25	30	35	45	50	60	60
Резина	6 (2 мм)	15	18	20	30	35	45	45

Получаемые изделия

Характеристики

Лазерный источник
Регулировка мощности лазера	Программная
Максимальная мощность лазерной трубки	180
Производитель CO₂ трубки	Yongli
Тип лазера	СО₂ герметичная лазерная трубка
Длина волны, мкм	10,6
Общие характеристики
Размеры рабочего поля, мм	1600 × 1600
Рабочий стол	Реечный; Сотовый (опционально)
Максимальная скорость резки, мм/сек	600
Максимальная скорость гравировки, мм/сек	1200
Минимальный символ, мм	≤ 0,05
Точность позиционирования, мм	0.01
Тип контроллера	Ruida
Система управления	RDWorks
Поддерживаемые форматы	BMP; DXF; JPG; PNG
Поддерживаемые программы	CorelDraw; Illusrator
Охлаждение	Водяное охлаждение
Параметры обработки
Акрил, мм	22
Дерево, мм	20
МДФ, мм	12

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Обработка заготовок превышающих размер стола лазера

Щербаков Роман Новичок 21 сентября

Добрый день! Возможна гравировка и резка материалов бОльшей площади чем поле обработки лазера?

0 0

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 21 сентября , 10:50

Здравствуйте, роман! Да, это возможно: изображение делят на несколько фрагментов по размеру рабочего поля. Сначала гравируют одну часть, затем заготовку точно перемещают и наносят следующий фрагмент. Важно учитывать, что при ручной перестановке может пострадать точность стыковки. Даже небольшое смещение будет заметно на тонких линиях, мелком тексте и геометрических рисунках. Для более точного совмещения используйте упоры, разметку или позиционирующий шаблон. Для гравировки такой способ подходит, если требования к стыкам не критичны. Для резки крупных деталей метод менее удобен: при смещении заготовки линия реза может получиться неровной. Если крупноформатная обработка нужна регулярно, лучше рассмотреть лазер с увеличенным рабочим полем.

1 |

Станок для резки картона

Кузнецов Виктор Новичок 28 мая

Планируем заняться производством картонных коробочек для продажи на WB, нужен станок для резки картона. Подойдет ли этот лазерно-гравировальный?

0 0

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 28 мая , 17:15

Для ваших задач мы рекомендуем использовать планшетный режущий плоттер: https://www.stankoff.ru/series/3672 Вам определённо понадобится гибка картона и как раз у плоттера помимо осцилирующего ножа, который необходим для резки, есть биговальный узел, позволяющий наносить линии сгиба на листе картона.

1 |
