Плоскошлифовальный станок с ЧПУ WSG-2680DCA

Name: Плоскошлифовальный станок с ЧПУ WSG-2680DCA
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул WSG-2680DCA

Макс. длина шлифования — продольная, мм	8100
Макс. ширина шлифования — поперечная, мм	2100
Расстояние между столом и осью горизонтального шпинделя, мм	1800
Расстояние между столом и осью вертикального шпинделя, мм	1350
Макс. нагрузка на стол, кг	20000
Размер рабочего стола, мм	2100x8100
Т-образные пазы (ширина x шаг x количество), mm	24x200x10
Расстояние между колоннами, мм	2800
Скорость движения стола, м/мин	5~25
Макс. ход стола, мм	8300
Макс. ход поперечного движения (Z/W-оси), мм	2650
Скорость подачи (Z/W-оси), м/мин	0~5
Точность позиционирования (Z/W-оси), мм	0,001
Горизонтальный шпиндель
Макс. ход, мм	1050
Скорость подачи, м/мин	0~1
Минимальный шаг движения, мм	0,001
Скорость вращения, об/мин	0~1000
Размер колеса (Ø внешний × ширина × Ø внутренний), мм	610x100x203,2
Вертикальный шпиндель
Макс. ход (опция), мм	930
Скорость подачи (опция), м/мин	0~1
Минимальный шаг движения (опция), мм	0,001
Скорость вращения (опция), об/мин	0~1500
Размер колеса (опция) (Ø внешний × ширина × Ø внутренний), мм	405x60x127
Мощности
Горизонтальный шпиндель, кВт	22
Вертикальный шпиндель (опция), кВт	11
Осевые двигатели (Y/Z/V/W), кВт	2,9 (V/W опция)
Система смазки, кВт	0,75
Гидравлический двигатель, кВт	30+37
Двигатель системы охлаждения, кВт	1,03
Двигатель пистолета для охлаждающей жидкости (опция), кВт	1,03
Требования к питанию
Мощность, КВа	150
Входное напряжение, В	380
Вместимость резервуаров
Емкость гидравлического бака, л	3200
Емкость системы смазки, л	360
Емкость бачка охлаждающей жидкости, л	1200
Габаритные размеры
Длина, мм	26000
Ширина, мм	9000
Высота, мм	6025
Вес нетто, кг	75100

Все характеристики

Конструктив

Плоскошлифовальный станок WSG-2680DCA — это двухстоечное оборудование с фиксированной балкой и числовым программным управлением, предназначенная для высокоточной обработки крупногабаритных деталей. Конструкция станка обеспечивает сочетание высокой производительности, точности и надёжности. Роликовые линейные напраляющие и усиленный шпиндельный узел гарантируют максимальную жёсткость, стабильность и минимальные вибрации при шлифовании. Прочная литая станина и оптимизированная кинематика обеспечивают долговечность и постоянство геометрической точности даже при интенсивной эксплуатации.

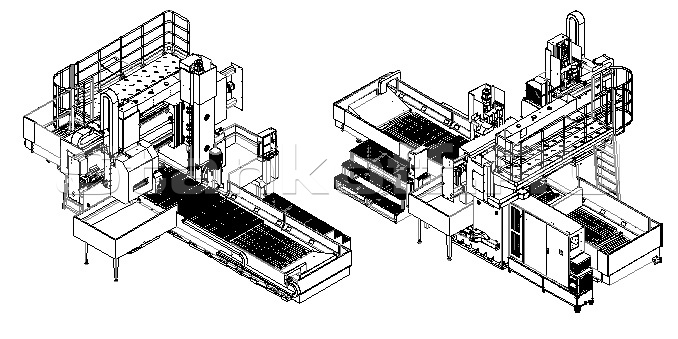

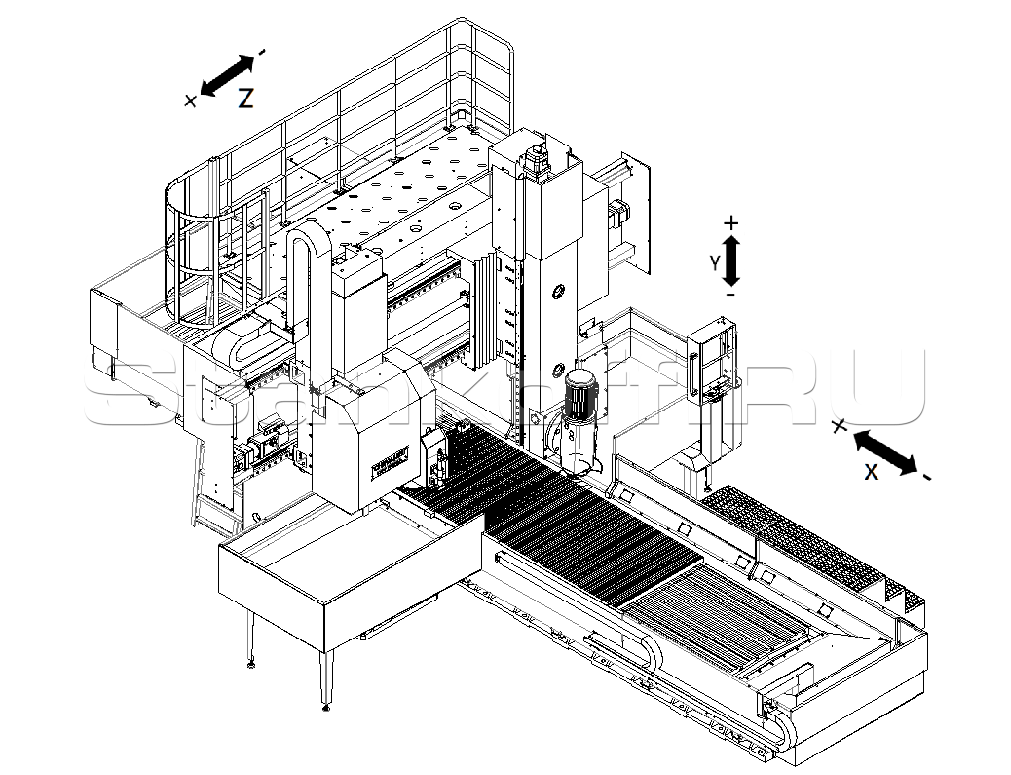

Конструкция станка

Комплектующие

Шпиндель	(Тайвань)
Гидравлическая система	Shengzhan (Китай)
Направляющие	TRITONCNC (Китай)
Гидравлический охладитель масла	TRITONCNC(Китай)
Автоматическая система смазки	ISHAN (Китай)
Электрические компоненты	OMRON (Япония)

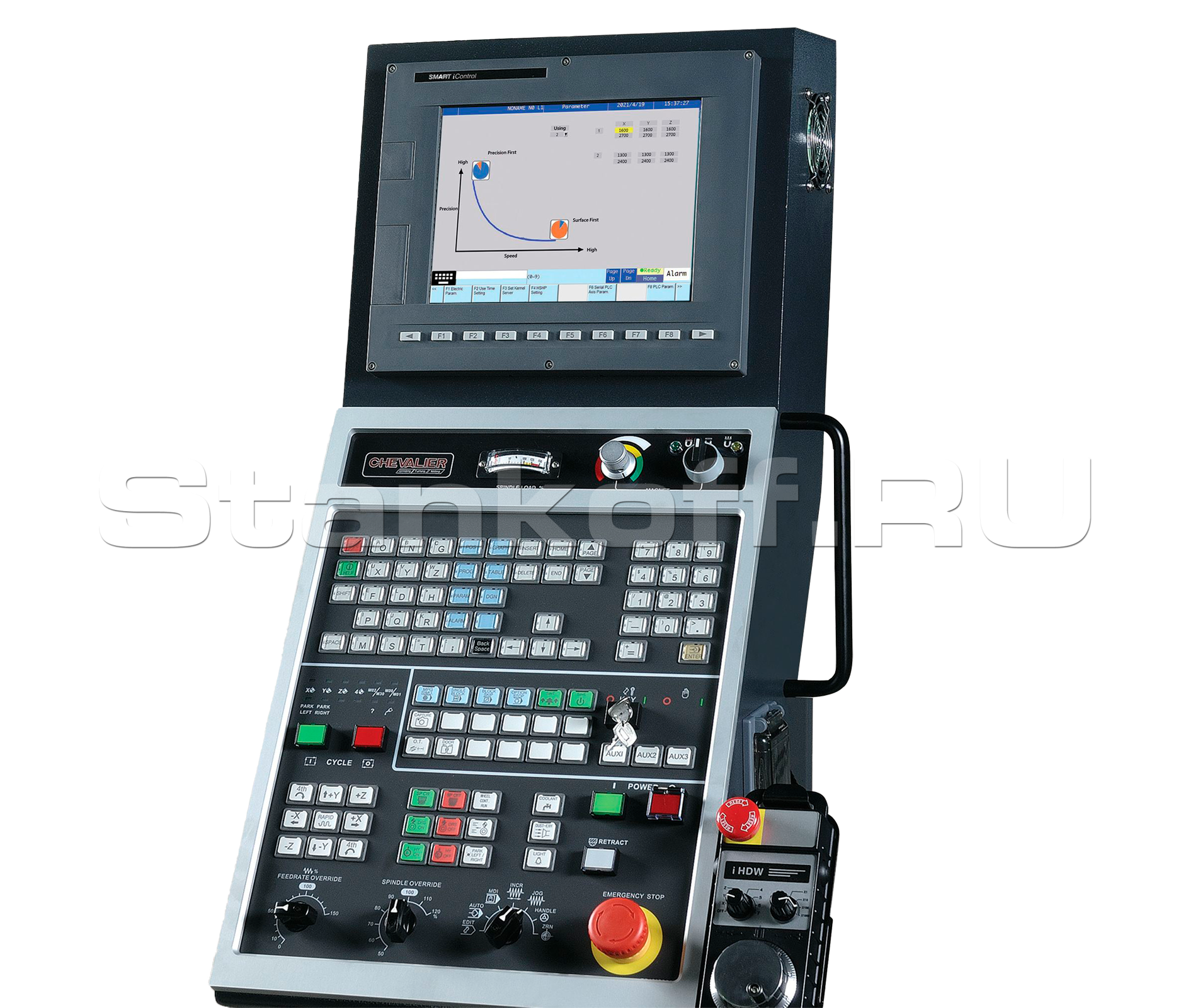

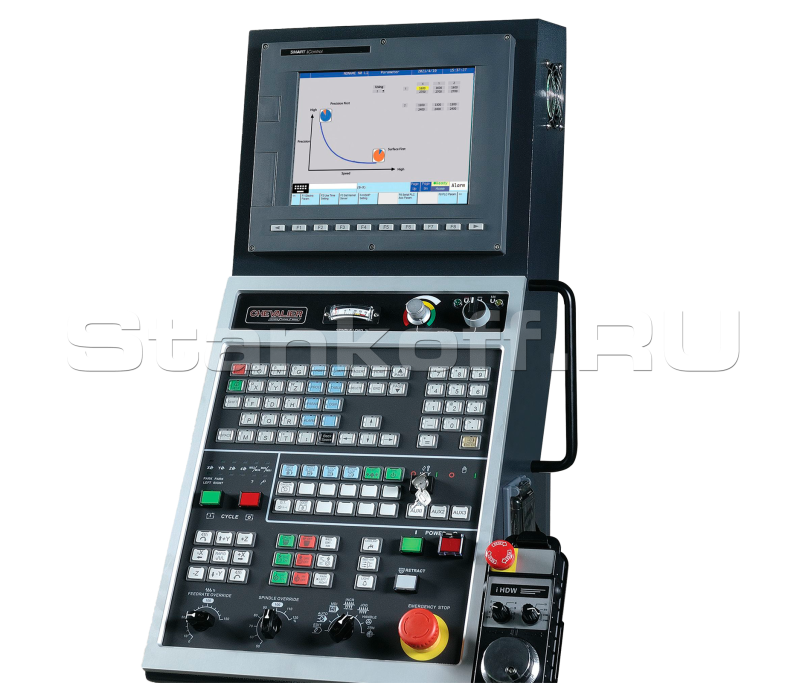

Контроллер	(Тайвань)
Двигатель	FUKUTA (Япония)
Гидравлический мотор	CHYUN TSEH (Тайвань)
Двигатель быстрого перемещения по вертикалиь	YASKAWA (Япония)
Сервомотор	YASKAWA (Япония)
Передние и задние двигатели	YASKAWA (Япония)
Частотный преобразователь	DELTA (Тайвань)
ШВП	THK/I+F (Япония/Германия)
Линейная направляющая	INA/Rexroth (Германия)
Масляный цилиндр	Shengzhan (Китай)
Фильтр для воды	TRITONCNC (Китай)

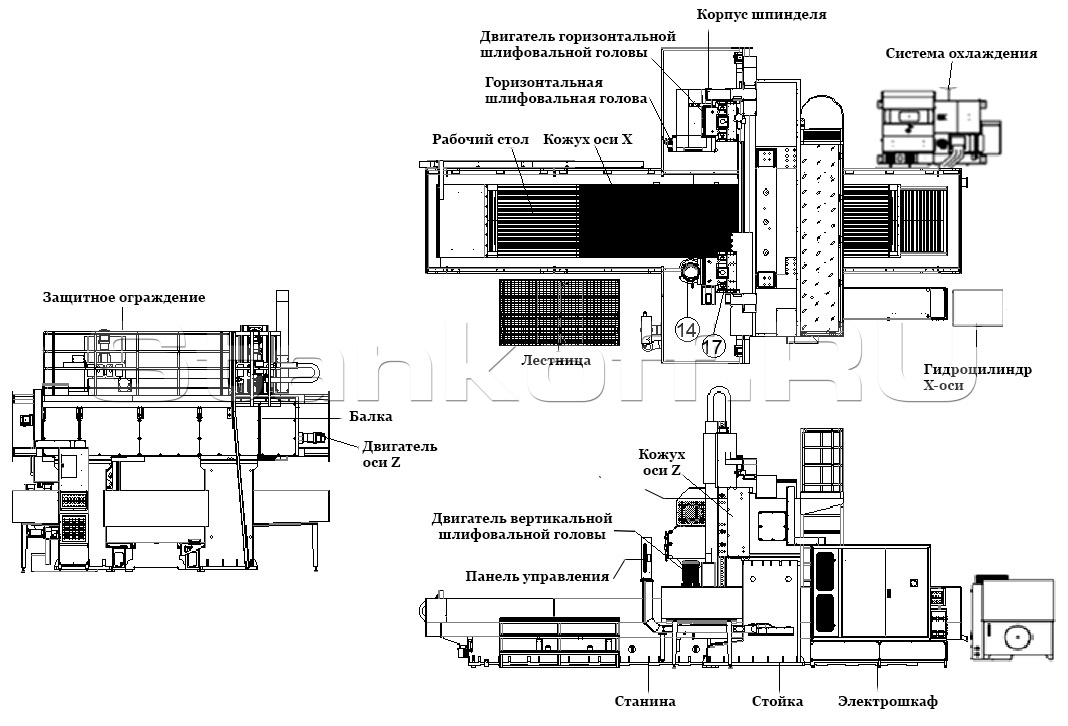

Общий вид станка

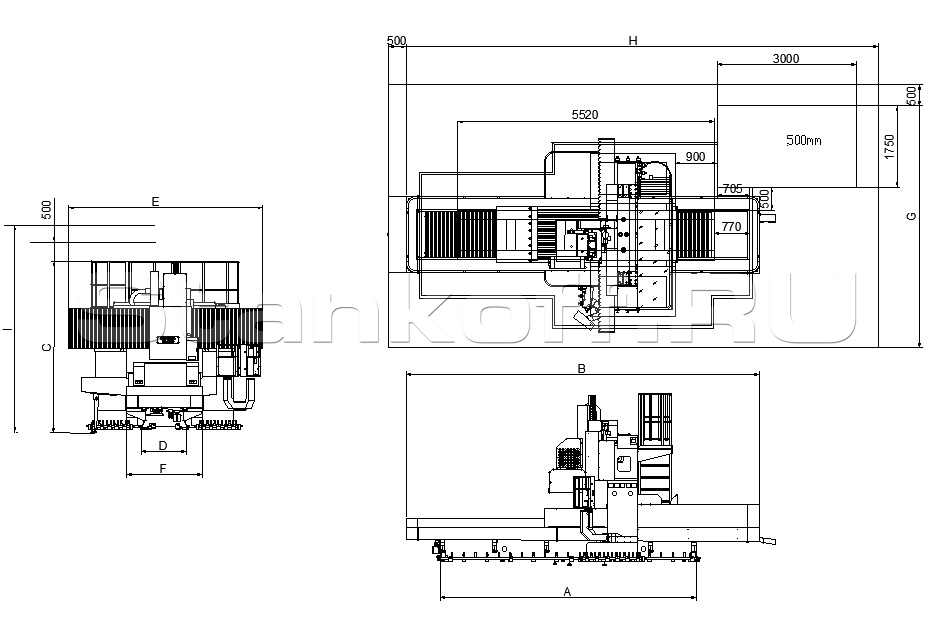

Габаритные размеры

A: 18020мм, B: 21600мм, C: 5000мм, D:1440мм,
E: 6300мм, F: 2800мм, G: 8500мм, H: 25500мм, I: 6025мм

Стандартная комплектация

Охладители гидравлического масла системы смазки
Система охлаждения электрошкафа
Шлифовальный круг
Шпиндельное/колесное крепление (фланец) для шлифовального круга
Пульт управления
Инструментальный ящик
Держатель инструментов
Крепеж и опоры (анкерные болты, гайки и регулируемые опоры для установки станка)
Балансировочный вал
Руководство по эксплуатации
Балансировочная платформа
