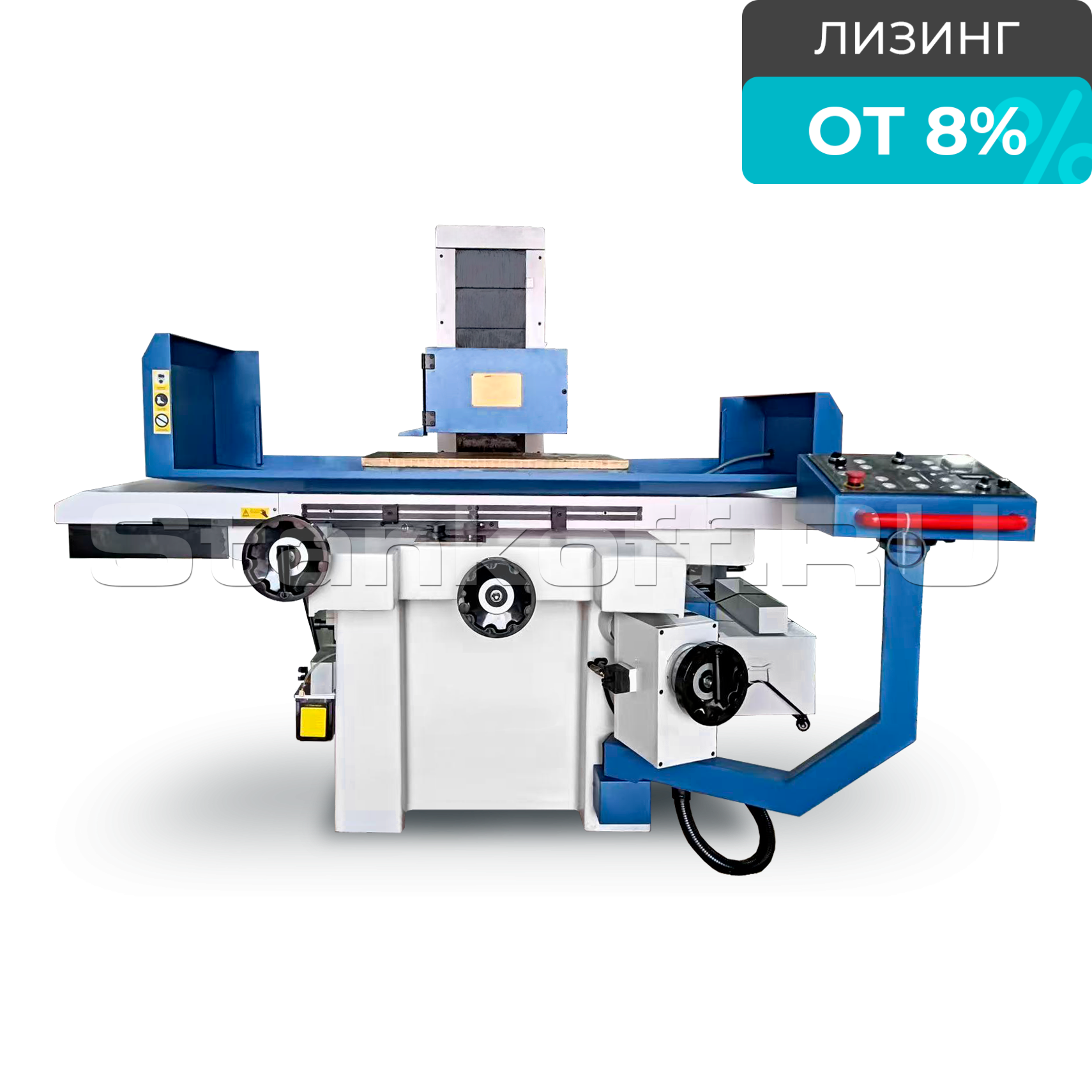

Полуавтоматический плоскошлифовальный станок KGS1225AHD
| Размер рабочего стола, мм | 305x635 |
| Макс. продольная подача, мм | 780 |
| Макс. поперечная подача, мм | 340 |
| Макс. расстояние между центром шпинделя и поверхностью стола, мм | 580 |
| Макс. нагрузка на рабочий стол, кг | 420 |
| Макс. размер Т-образного паза, мм | 1x14 |
| Скорость перемещения стола, м/мин | 5-25 |
| Ручная поперечная подача маховиком (1 деление шкалы), мм | 0,02 |
| Ручная поперечная подача маховиком (1 полный оборот), мм | 5 |
| Ручная вертикальная подача маховиком (1 деление шкалы), мм | 0,001 |
| Ручная вертикальная подача маховиком (1 полный оборот), мм | 0,5 |
| Автоматическая поперечная подача, мм/ход | 0,5–12 |
| Автоматическая вертикальная подача, мм/ход | 0,005–0,025 |
| Скорость автоматической поперечной подачи, мм/мин | 790 |
| Скорость быстрой поперечной подачи, мм/мин | 950 |
| Скорость быстрой вертикальной подачи, мм/мин | 380 |
| Размеры шлифовального круга, мм | 350x40x127 |
| Частота вращения шпинделя, об/мин | 1450 |
| Мощность главного шпинделя, кВт | 5,5 |
| Мощность двигателя системы охлаждения, кВт | 0,09 |
| Мощность двигателя гидравлической системы, кВт | 2,2 |
| Мощность двигателя поперечной подачи, кВт | 0,09 |
| Размеры занимаемой площади, мм | 2600x3600 |
| Транспортные габариты (ДxШxВ), мм | 2790x2230x2195 |
| Вес нетто, кг | 2900 |
| Вес брутто, кг | 3200 |
Конструктив

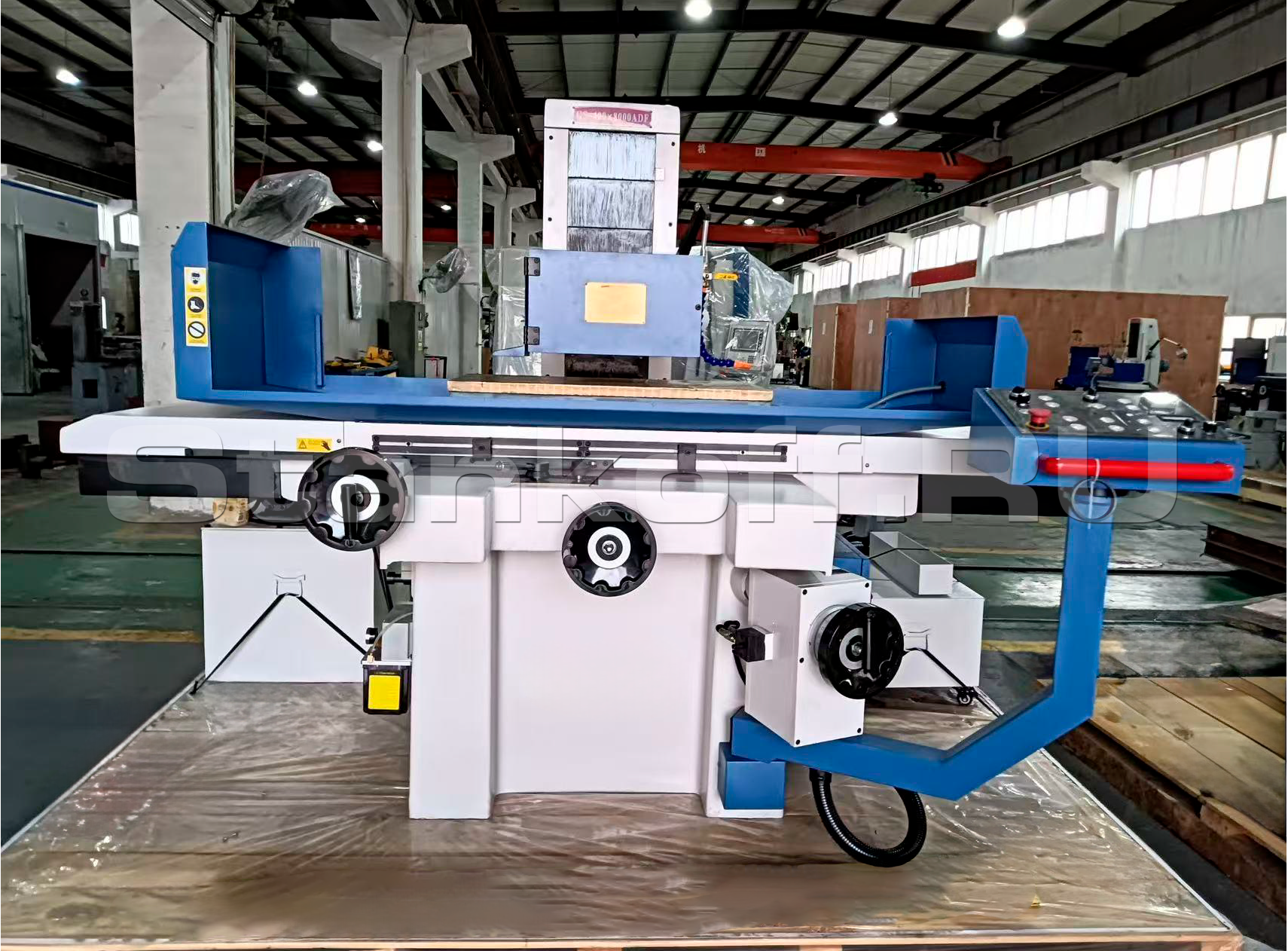

Полуавтоматический плоскошлифовальный станок KGS1225AHD с рабочим столом 305x635 мм предназначен для высокоточной обработки плоских металлических поверхностей с достижением 9–10 класса чистоты. Станок оснащён горизонтальным шпинделем и выполняет шлифование периферией абразивного круга, расположенного под защитным кожухом, что обеспечивает эффективную обработку плоскостей и торцевых участков деталей.
Конструкция включает прямоугольный рабочий стол с Т-образным пазом, установленный на подвижной каретке. Перемещения по осям осуществляются по направляющим с системой автоматической смазки. Управление подачами выполняется с помощью трёх маховиков: по оси X (продольное перемещение), оси Y (поперечное перемещение) и оси Z (вертикальная подача). В ручном режиме скорость перемещения рабочего стола по осям X и Y регулируется рукояткой на центральной панели управления, что удобно при локальной шлифовке отдельных участков заготовки.
Характеристики
| Размер рабочего стола, мм | 305x635 |
| Макс. продольная подача, мм | 780 |
| Макс. поперечная подача, мм | 340 |
| Макс. расстояние между центром шпинделя и поверхностью стола, мм | 580 |
| Макс. нагрузка на рабочий стол, кг | 420 |
| Макс. размер Т-образного паза, мм | 1x14 |
| Скорость перемещения стола, м/мин | 5-25 |
| Ручная поперечная подача маховиком (1 деление шкалы), мм | 0,02 |
| Ручная поперечная подача маховиком (1 полный оборот), мм | 5 |
| Ручная вертикальная подача маховиком (1 деление шкалы), мм | 0,001 |
| Ручная вертикальная подача маховиком (1 полный оборот), мм | 0,5 |
| Автоматическая поперечная подача, мм/ход | 0,5–12 |
| Автоматическая вертикальная подача, мм/ход | 0,005–0,025 |
| Скорость автоматической поперечной подачи, мм/мин | 790 |
| Скорость быстрой поперечной подачи, мм/мин | 950 |
| Скорость быстрой вертикальной подачи, мм/мин | 380 |
| Размеры шлифовального круга, мм | 350x40x127 |
| Частота вращения шпинделя, об/мин | 1450 |
| Мощность главного шпинделя, кВт | 5,5 |
| Мощность двигателя системы охлаждения, кВт | 0,09 |
| Мощность двигателя гидравлической системы, кВт | 2,2 |
| Мощность двигателя поперечной подачи, кВт | 0,09 |
| Размеры занимаемой площади, мм | 2600x3600 |
| Транспортные габариты (ДxШxВ), мм | 2790x2230x2195 |
| Вес нетто, кг | 2900 |
| Вес брутто, кг | 3200 |
