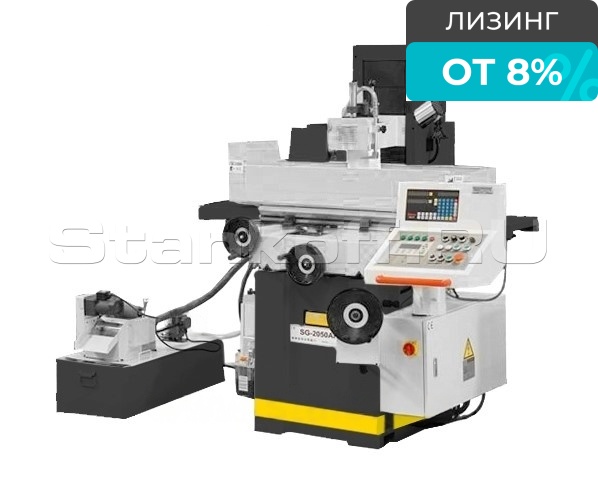

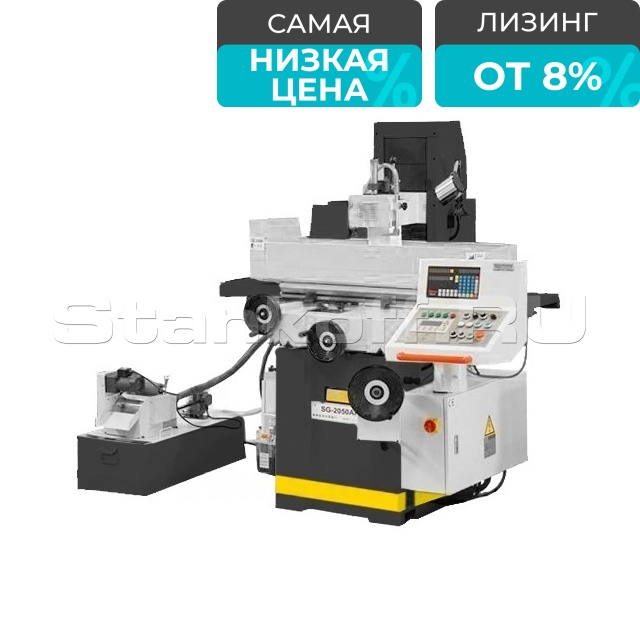

Полуавтоматический плоскошлифовальный станок SG-2050
Краткие характеристики
Артикул
SG-2050
| Размер стола, мм | 200х500 |
| Т-образный паз, мм | 1/14 |
| Макс. длина продольного шлифования, мм | 560 |
| Макс. длина поперечного шлифования, мм | 240 |
| Макс. расстояние ось шпинделя-стол, мм | 450 |
| Размер электромагнитного стола, мм | 200х460 |
| Максимальная нагрузка на стол, кг | 180 |
| Скорость продольного перемещения стола, плавно, м/мин | 7-25 |
| Автоматическое перемещение стола, мм/цикл | 0,1-8 |
| Вертикальное перемещение шпинделя | |
| Автоподача вертикальная, мм | 0,005/0,01/0,02/0,03/0,04/0,05 |
| Ускоренное вертикальное перемещение, мм/мин | 480 |
| Вертикальное перемещение шпинделя за оборот маховика, мм/об | 2 |
| Цена деления нониуса вертикального перемещения, мм | 0,005 |
| Поперечное перемещение стола | |
| Скорость поперечного перемещения стола, мм/цикл | 0,5-8 |
| Поперечный ход стола за оборот маховика, мм/об | 4 |
| Ускоренное поперечное перемещение стола, м/мин | 990 |
| Цена деления нониуса поперечного переем., мм | 0,02 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 2850 |
| Диаметр шлифовального круга, мм | 200 |
| Ширина шлифовального круга, мм | 20 |
| Отверстие шлифовального круга, мм | 31,75 |
| Мощность | |
| Мощность шпинделя, кВт | 2,2 |
| Общая номинальная мощность, кВт | 3,0 |
| Двигатель СОЖ, кВт | 0,125 |
| Объем бака СОЖ, л | 50 |
| Объем бака гидросистемы, л | 70 |
| Мощность двигателя гидравлики, кВт | 0,75 |
| Двигатель вертикальной подачи, кВт | 0,5 |
| Габаритные размеры (ДхШхВ), мм | 2160х1650х1840 |
| Масса нетто/брутто, кг | 1640/1800 |
Конструктив
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Преимущества
- Усиленная станина изготовлена из высококачественного чугуна, отшлифована и отшабрена;
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом;
- Автоматический подъем шпинделя;
- Выносной пульт управления с PLC Siemens;
- Электронный маховик ручного перемещения;
- Электрокомпоненты Siemens;
- Изготовлен по стандартам CE.
Стандартная комплектация
- Электромагнитный стол;
- Шлифовальный круг;
- Балансировочный стенд с оправкой;
- Система СОЖ с магнитным сепаратором;
- УЦИ по 2-м осям;
- Лампа местного освящения;
- Защитный экран и ограждение стола;
- Регулировка опоры;
- Приспособление для параллельной правки, алмазный карандаш;
- Инструмент для обслуживания.
Характеристики
| Размер стола, мм | 200х500 |
| Т-образный паз, мм | 1/14 |
| Макс. длина продольного шлифования, мм | 560 |
| Макс. длина поперечного шлифования, мм | 240 |
| Макс. расстояние ось шпинделя-стол, мм | 450 |
| Размер электромагнитного стола, мм | 200х460 |
| Максимальная нагрузка на стол, кг | 180 |
| Скорость продольного перемещения стола, плавно, м/мин | 7-25 |
| Автоматическое перемещение стола, мм/цикл | 0,1-8 |
| Вертикальное перемещение шпинделя | |
| Автоподача вертикальная, мм | 0,005/0,01/0,02/0,03/0,04/0,05 |
| Ускоренное вертикальное перемещение, мм/мин | 480 |
| Вертикальное перемещение шпинделя за оборот маховика, мм/об | 2 |
| Цена деления нониуса вертикального перемещения, мм | 0,005 |
| Поперечное перемещение стола | |
| Скорость поперечного перемещения стола, мм/цикл | 0,5-8 |
| Поперечный ход стола за оборот маховика, мм/об | 4 |
| Ускоренное поперечное перемещение стола, м/мин | 990 |
| Цена деления нониуса поперечного переем., мм | 0,02 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 2850 |
| Диаметр шлифовального круга, мм | 200 |
| Ширина шлифовального круга, мм | 20 |
| Отверстие шлифовального круга, мм | 31,75 |
| Мощность | |
| Мощность шпинделя, кВт | 2,2 |
| Общая номинальная мощность, кВт | 3,0 |
| Двигатель СОЖ, кВт | 0,125 |
| Объем бака СОЖ, л | 50 |
| Объем бака гидросистемы, л | 70 |
| Мощность двигателя гидравлики, кВт | 0,75 |
| Двигатель вертикальной подачи, кВт | 0,5 |
| Габаритные размеры (ДхШхВ), мм | 2160х1650х1840 |
| Масса нетто/брутто, кг | 1640/1800 |
