Токарный станок с ЧПУ K55H/1550

Name: Токарный станок с ЧПУ K55H/1550
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Кратко о товаре

Токарный станок CY-K55H/1550 — горизонтальный станок с числовым программным управлением, предназначенный для точной обработки металлических деталей

Подробнее

Конструктив

Конструктивные особенности

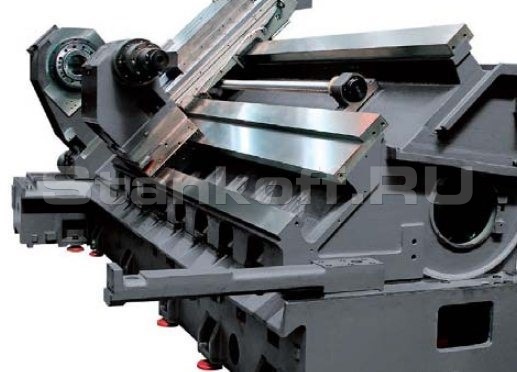

Станина

Литая станина с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

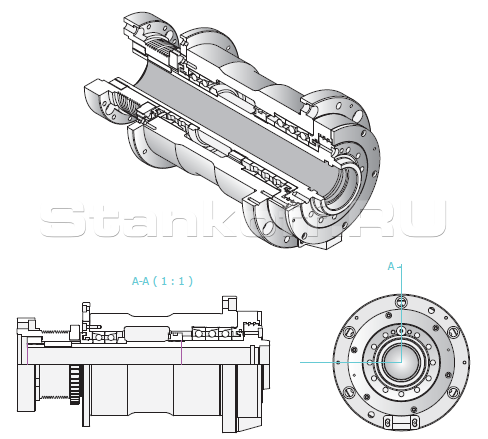

Шпиндель

За счет модульной структуры шпинделя обеспечиваются лучшие показатели точности, облегчаются сервисные работы со шпинделем и, в целом, увеличивается жизненный цикл шпинделя в сравнении с другими конструктивными исполнениями данного узла.

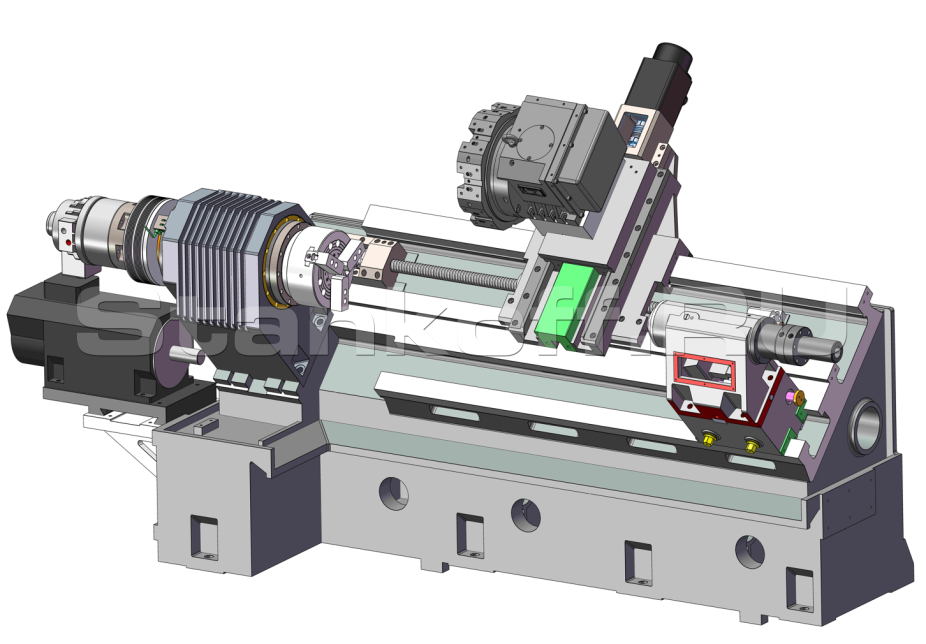

Направляющие

Направляющие скольжения для станков широко применяются в металлообрабатывающем оборудовании с ЧПУ. Их преимуществами являются простота и компактность конструкции, высокая нагрузочная способность и жесткость, хорошие демпфирующие свойства, меньшие затраты на изготовление и эксплуатацию. Они обеспечивают надежную фиксацию рабочего органа станка после его перестановки в заданную позицию.

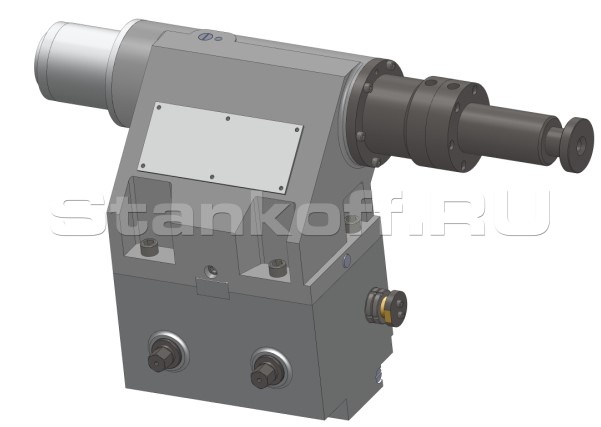

Задняя бабка

Задняя бабка с ручным перемещением и гидравлическом приводом пиноли обеспечивает высокоточное позиционирование и настройку, что приводит к сокращению времени простоя и повышению эффективности.

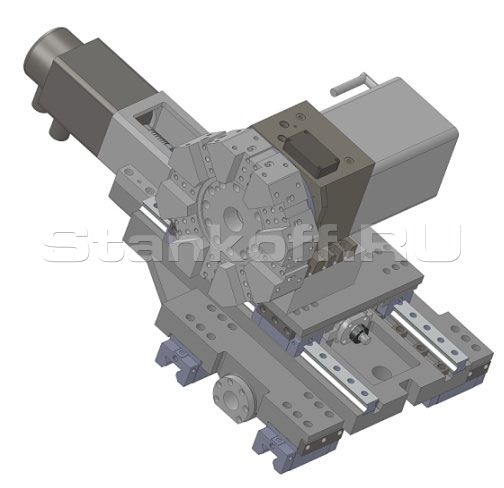

Инструментальная система

8-ми позиционная револьверная головка (производство SWIFT, Тайвань) позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента

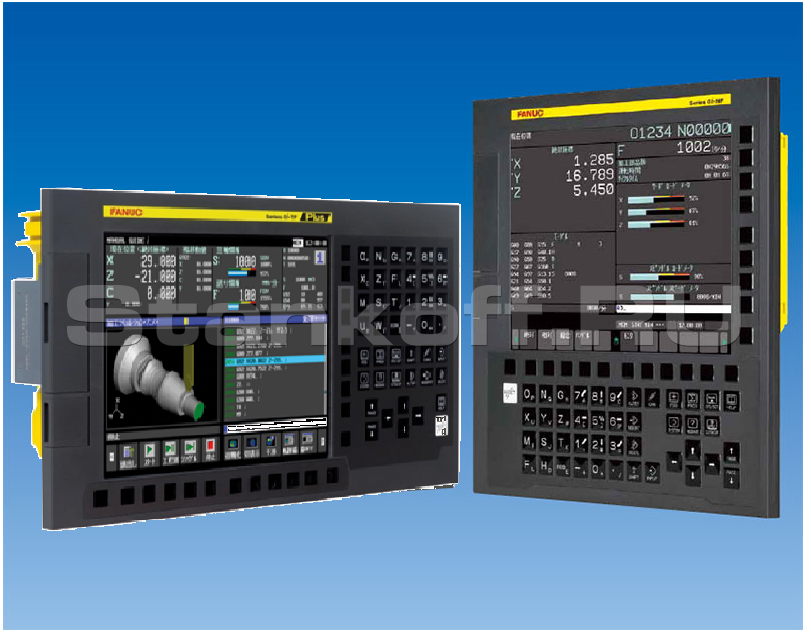

Система управления ЧПУ Fanuc 0i-TF Plus

ЧПУ FANUC 0i-TF Plus обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:
• Объём памяти 2Мб;
• Количество УП для хранения в памяти ЧПУ – 1000 шт;
• Средства кастомизации интерфейса (FANUC Picture).

Стандартная комплектация

Система ЧПУ FANUC 0i-TF Plus (5);
3-х кулачковый гидравлический патрон 10’’;
1 комплект мягких кулачков, 1 комплект каленых кулачков;
8-ми позиционная револьверная головка (марка SWIFT Тайвань);
Стартовая оснастка для револьверной головки:
держатель расточного инструмента – 4 шт.;
держатель инструмента для торцевой обработки – 2 шт.;
переходные втулки 40-32, 40-25, 40-20, 40-16 (по 1 шт.);
клиновые зажимы – 8 шт.;
Централизованная система смазки;
Маслоотделитель;
Выносной пульт управления;
Блокировка дверей станка во время работы;
Кондиционер электрошкафа;
Педаль зажима/разжима патрона;
Боковой цепной конвейер для стружки;
Направляющие скольжения;
Пистолет подачи СОЖ ;
Пневматический пистолет;
Задняя бабка с ручным перемещением и гидравлическим приводом вращающейся пиноли;
LED освещение рабочей зоны;
Интерфейс для барфидера;
Трехцветная сигнальная лампа;
Не вращающийся центр;
Полностью закрытая рабочая зона;
Электрические элементы производства Schneider;
Насос СОЖ: 750 Вт (0,3 МПа);
Комплект инструмента для наладки и обслуживания станка;
Комплект выравнивающих болтов и опор;
Комплект технической документации на русском языке.

Характеристики

Габариты обрабатываемых деталей
Диаметр обработки над станиной, мм	550
Расстояние между центрами, мм	1550
Макс. диаметр прутка, мм	50
Макс. диаметр обработки, мм	320
Макс. длина точения, мм	1500
Система управления и сервоприводы
Система управления	Fanuc 0i-TF Plus
Шпиндель
Диаметр отверстия в шпинделе, мм	62
Торец шпинделя	А2-6
Диаметр патрона, мм	254
Макс. скорость вращения шпинделя, об/мин	3500
Задняя бабка
Тип	ручная
Диаметр пиноли, мм	110
Ход пиноли, мм	100
Макс. перемещение, мм	1550
Конус пиноли, мм	МТ4
Перемещение и скорость подачи
Ход по оси Х, мм	250
Ход по оси Z, мм	1550
Ускоренная подача по осям X/Z, м/мин	10/12
Параметры обработки
Точность позиционирования X/Z, мм	±0,008/±0,018
Точность повторного позиционирования X/Z, мм	±0,004/±0,010
Инструментальный резцедержатель
Количество инструмента, шт	8
Размер инструмента, мм	25x25
Габаритные параметры
Габаритные размеры станка, мм	4400 × 2100 × 2000
Вес, кг	5800
