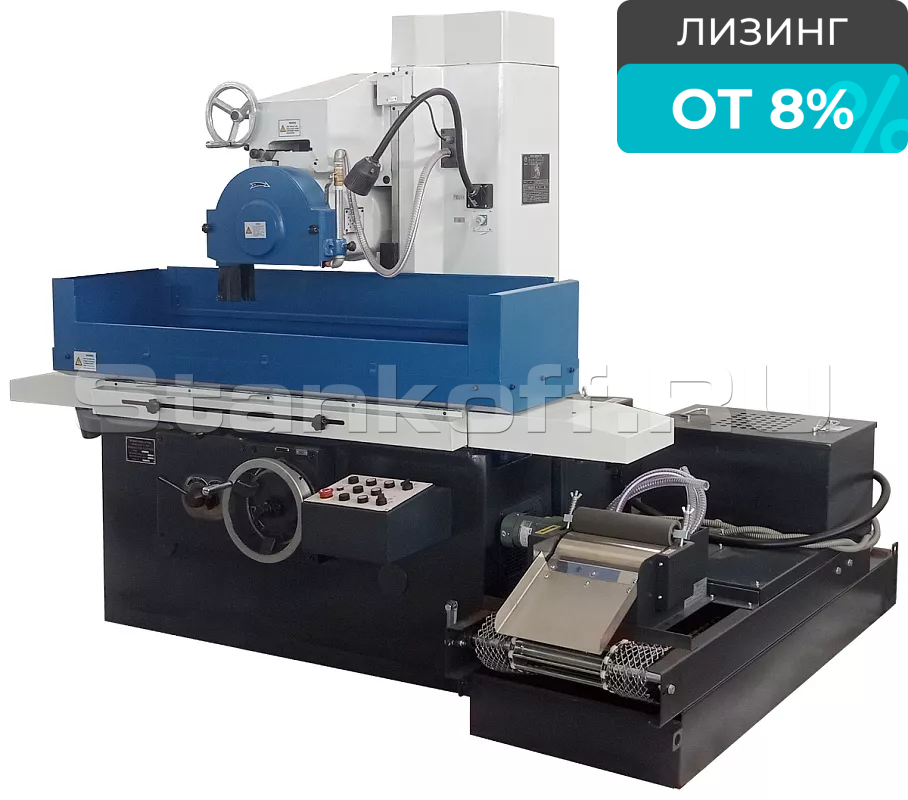

Плоскошлифовальный станок UNIVEQ USG 2063H

Name: Плоскошлифовальный станок UNIVEQ USG 2063H
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Дмитрий Ворошилин

+7 995 888-10-38

Хотите мы Вам перезвоним?

Сопутствующие товары

Лазерные труборезы

Оптоволоконные лазеры для листового металла

Электрические трубогибы

Модель USG 2063H - компактный плоскошлифовальный станок без ЧПУ, предлагающий рабочую поверхность стола 200 x 630 мм для деталей максимальным размером 200 x 630 x 320 мм. Оснащён гидравлическим продольным перемещением стола 730 мм и бесступенчатым регулированием скорости от 2 до 20 м/мин. Шпиндель вращается с частотой 1440 об/мин, мощность двигателя 5,5 кВт. Станок обеспечивает высокую точность обработки с параллельностью 0,008 мм на 300 мм и шероховатостью Ra 0,63 µm. Вес станка - 2800 кг.

Область применения

Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.

Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Схема обработки

Конструктивные особенности

Чугунная массивная литая станина

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.
Благодаря высокой массе станка не требуется специальный фундамент для его установки.
Масса станка 2800 кг.

Магнитная плита

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода.
Одна (задняя) направляющая V-образная, другая (передняя) плоская.
Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

Колонна шлифовального узла

Изготовлена из высококачественного чугуна.
Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.
Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.
Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

Система подачи охлаждающей жидкости

Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.
Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

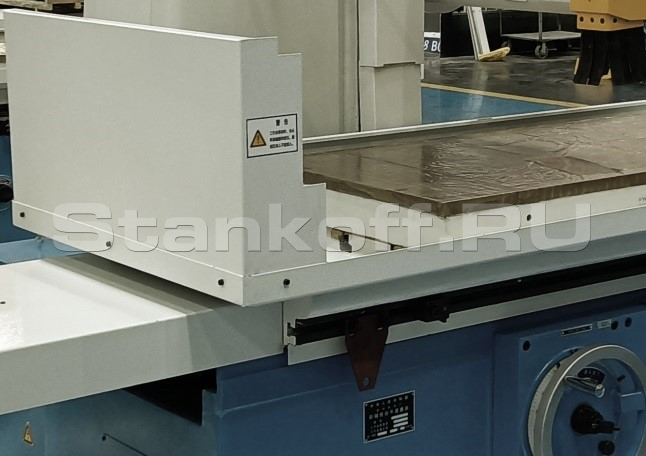

Защитные кожухи

Расположенные слева и справа от рабочего стола, обеспечивают:

– Безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
– Чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ);
– Cнижение затрат времени на обслуживание станка;

Бак для СОЖ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Стандартная комплектация

Устройство цифровой индикации (УЦИ) для осей X и Y;
Электромагнитная плита;
Шлифовальный круг - 2 шт.;
Приспособления для правки шлифовального круга;
Фланец для шлифовального круга - 2 шт.;
Балансировочное устройство - 1 шт.;
Комбинированная система фильтрации СОЖ (магнитный + бумажный фильтр);
Опоры для выставления станка по уровню;
Стандартный набор инструмента для обслуживания станка;
Инструкция по эксплуатации на русском языке.

Перемещение по осям

Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось Z - автоматическое при помощи гидравлического привода).
Горизонтальное поперечное перемещение суппорта шлифовального узла (ось X - автоматическое при помощи электропривода).
Вертикальное быстрое перемещение суппорта шлифовального узла (ось Y - автоматическое при помощи электропривода). Точное перемещение по оси Y при помощи маховика и ШВП.

Отличительные особенности станка UNIVEQ USG 2063H

Продольная подача стола и поперечное перемещение шлифовального узла - бесступенчатые с гидравлическим приводом;
Вертикальная подача шлифовальной головы - ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность;
На поверхность направляющих рабочего стола нанесено специальное полимерное покрытие, что увеличивает их износостойкость и уменьшает энергопотребление станка за счет малого коэффициента трения.

Размер рабочей поверхности стола, мм	200 x 630
Макс. размер шлифуемой детали, мм	200 x 630 x 320
Продольное перемещение стола (гидравлика), мм	730
Скорость перемещения стола (бесступенчатое регулирование), м/мин	2 - 20
T-образные пазы (Количество х Ширина), мм	1 x 14
Нагрузка на стол, кг	157
Расстояние от оси шпинделя до поверхности рабочего стола, мм	495
Непрерывная подача (бесступенчатая регулировка), м/мин	0,5 - 1,8
Ускоренное перемещение, мм/мин	≥400
Частота вращения шпинделя, об/мин	1440
Тип шлифования	Плоское шлифование
Размер шлифовального круга (D x d x B), мм	350 x 127 x 32
Мощность электродвигателя шлифовального круга, кВт	5,5
Наличие ЧПУ	нет
Параллельность, мм	0,008 (на 300 мм)
Шероховатость, µм	Ra 0,63
Вес нетто, кг	2800
