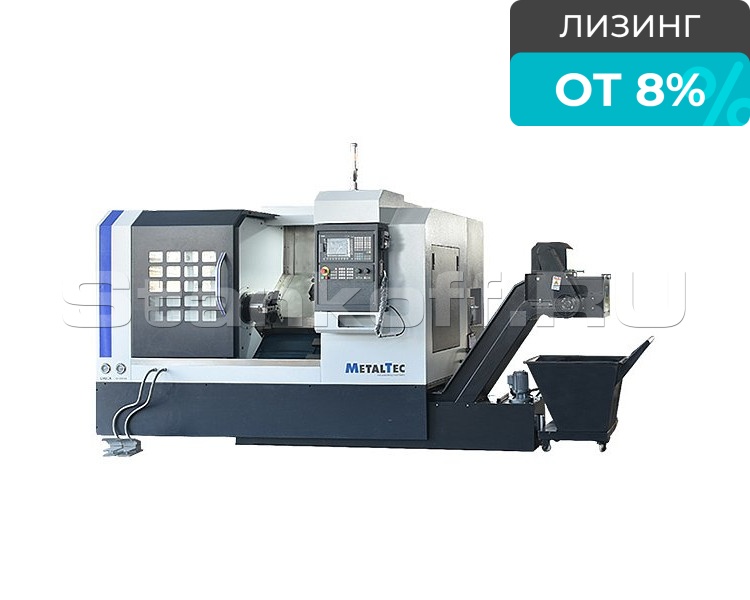

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45х500 (Комплектация ПРОМ+)

Name: Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45х500 (Комплектация ПРОМ+)
Brand: MetalTec
Rating: 5 (1 reviews)

/ 10

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул ТС 45х500 Пром+

Система ЧПУ	Siemens 808DA
Максимальная длина обработки (Расстояние между центрами), мм	500
Максимальный диаметр обработки над станиной, мм	450
Максимальный диаметр обработки над суппортом, мм	180
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя, мм	50
Торец шпинделя	A 2-6
Диаметр патрона, мм	200
Перемещение суппорта
Ход по оси Х, мм	240
Ход по оси Z, мм	500
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	12-ти позиционная приводная гидравлическая револьверная голова Pragatti
Количество инструмента	12
Размер инструмента, мм	20 x 20
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT4
Двигатель
Мощность двигателя, кВт	11 / 15
Насос СОЖ, ватт	370
Габаритные размеры:
Тип станины	наклонная
Длина, мм	3250
Ширина, мм	1800
Высота, мм	1800
Вес, кг	3400
Габаритные размеры в упаковке:
Длина, мм	3450
Ширина, мм	2000
Высота, мм	2000
Вес, кг	3600

Все характеристики

Конструктив

Токарный станок с ЧПУ - MetalTec TC 45 х 500 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
Направляющие качения 35 мм (Тайвань);
Шарико-винтовая пара d = 32 мм (Тайвань);
Полное кабинетное ограждение;
Проходное отверстие шпинделя 50 мм;
Станина имеет индукционную закалку с твердостью > HRC 55;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Оригинальные компоненты SIEMENS

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Монолитная литая станина из чугуна является гарантом высокой жесткости и точности;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высокопроизводительной работы;
Система автоматической смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
Кабинетная защита;
Шкаф с электрокомпонентами, степень защиты IP54.

Конструктивные особенности

Кабинетное ограждение

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

Гидравлический патрон 200 мм

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.
За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм.

12-ти позиционная приводная револьверная голова

Максимальное количество устанавливаемых инструментов составляет - 12 ед.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.
В комплекте идут 2 блока приводного инструмента:
• ATH30-ER25
• RTH30-ER25

Серводвигатель шпиндля 11 / 15 кВт

Сильная перегрузочная способность, надежная работа при 150% номинальной мощности в течение 30 минут, ударопрочность и длительный срок службы.

Приводная система Siemens

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

Высокоточный шпиндель

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термообработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
В стандартной комплектации станок оборудован виброопорами.

Направляющие качения и шарико-винтовые передачи

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой.

Телескопические защиты

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия).
Контакторы - Sсhneider (Франция).

Опции

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ.
Необходимое решение для высокопроизводительного использования станка.

Деталеуловитель

Измерение и привязка инструмента

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
• Вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• Автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

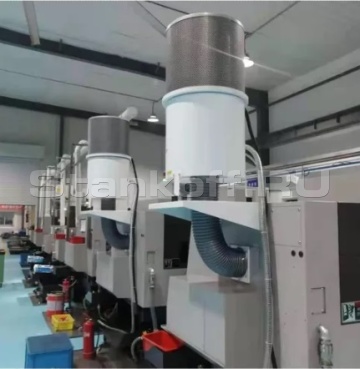

Система удаления и фильтрации масляного тумана

Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка.
Для обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении.

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Характеристики

Система ЧПУ	Siemens 808DA
Максимальная длина обработки (Расстояние между центрами), мм	500
Максимальный диаметр обработки над станиной, мм	450
Максимальный диаметр обработки над суппортом, мм	180
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя, мм	50
Торец шпинделя	A 2-6
Диаметр патрона, мм	200
Перемещение суппорта
Ход по оси Х, мм	240
Ход по оси Z, мм	500
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	12-ти позиционная приводная гидравлическая револьверная голова Pragatti
Количество инструмента	12
Размер инструмента, мм	20 x 20
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT4
Двигатель
Мощность двигателя, кВт	11 / 15
Насос СОЖ, ватт	370
Габаритные размеры:
Тип станины	наклонная
Длина, мм	3250
Ширина, мм	1800
Высота, мм	1800
Вес, кг	3400
Габаритные размеры в упаковке:
Длина, мм	3450
Ширина, мм	2000
Высота, мм	2000
Вес, кг	3600
