Лазерно-гравировальный станок с ЧПУ LТТ-Z1616

Name: Лазерно-гравировальный станок с ЧПУ LТТ-Z1616
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: LTT-Z1616
Максимальная мощность лазерной трубки: 130
Тип лазера: CO₂
Размеры рабочего поля, мм: 1600 × 1600
Вертикальный ход рабочего стола, мм: 250
Максимальная скорость резки, мм/сек: 400

Все характеристики

Конструктив

Станок предназначен для лазерной резки и неглубокой гравировки различных неметаллических материалов. Широко применяется в изготовлении печатей, штампов, рекламной и сувенирной продукции.

Преимущества

Большое поле обработки 1600х1600 мм;
Вертикальный ход стола 250 мм;
Возможность работы с рулонными материалами;
Трубка 130 Вт;
Чиллер CW-5000 в подарок.

Особенности конструкции

Высокопрочная средне фокусная голова оснащена маркером и подводом воздуха для обдува в зоне резания. Крепление головы позволяет производить регулировку по высоте относительно стола.

Фокусировка луча производится с помощью калибровочных пластин, которые входят в комплектацию станка.

Кнопки подъема/опускания рабочего стола и аварийного выключения расположены на лицевой части корпуса станка.

Панель управления контроллера TL3120 оснащена USB входом для переноса файлов непосредственно в контроллер станка.

Простое и понятное управление станком с панели.

Блок розжига на 150 Вт.

Перемещение головы по оси Х осуществляется посредством шагового двигателя через ременную передачу.

Перемещение головы по оси Y также осуществляется посредством шагового двигателя через ременную передачу.

Перемещения головы по осям X, Y осуществляется по надежным рельсовым направляющим (производитель PMI).

Подъем/опускание стола осуществляется цепной передачей от электродвигателя по четырем винтам. В конструкции станка предусмотрены сборочные короба с выдвижными лотками для удаления отходов.

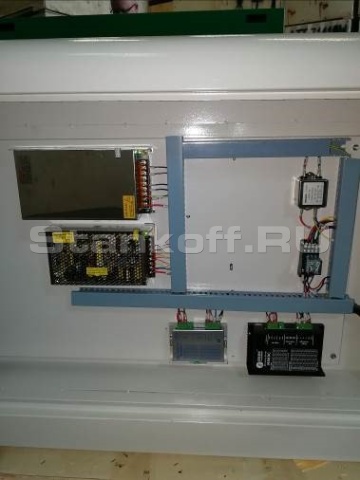

Электрическая часть станка сосредоточена в едином отсеке, все провода уложены в кабель-каналы.

Лазерная трубка мощностью 130 Вт расположена в заднем отсеке корпуса станка. Производитель трубки - завод PURI.

Подключение шлангами компрессора и чиллера организовано на задней панели корпуса станка и сосредоточено в едином квадрате.

Комплектация станка

Таблица скорости реза материала

Мощность источника		40W	60W	80W	100W	130W
Материал	Толщина, мм	Скорость, м/мин
Акрил	3	10	15	20	25	30
	5	5	7	8	10	12
	8	2	3	5	6	8
	100		2	3	4	5
	15		0.8	1.5	2	3
	20		0.3	0.5	0.7	1
	25			0.2	0.3	0.4
	30					0.3
Фанера	15					3
Фанера	18					1.2
МДФ	3	7	12	15	18	20
	5	3.5	8	10	13	15
	10			3.5	5	6.5
	15					3
Кожа	Один слой	12	17	20	25	35
Дерево	3	8	12	18	22	28
	5		8	10	18	22
	10			6	10	13
	15				5	8
Ткань	1 лист	38	58	98	195	295
ПВХ	2	32	45	58	68	78
	3	27	38	48	58	68
	4	20	30	40	50	63
Двухцветный лист	2	13	20	30	35	40
Бумага	Одна страница	40	40	40	40	40
Резина	1	13	20	27	33	38
Резина	2	8	10	15	18	23

Станок в сборе с ячеистым столом и лазерной трубкой 130 Вт;
Чиллер CW-5000;
Диск с ПО;
Компрессор ;
Улитка для вытяжки 550 Вт;
Воздуховоды к вытяжке;
Кабели питания;
Кабель USB;
Хомуты;
Силиконовые шланги;
Набор шестигранных ключей;
Отвёртка;
Плоскогубцы;
Скотч.

Характеристики

Лазерный источник
Максимальная мощность лазерной трубки	130
Тип лазера	CO₂
Общие характеристики
Размеры рабочего поля, мм	1600 × 1600
Вертикальный ход рабочего стола, мм	250
Максимальная скорость резки, мм/сек	400
Максимальная скорость гравировки, мм/сек	800
Минимальный символ, мм	1 х 1
Тип контроллера	TL3120
Поддерживаемые форматы	AI; BMP; DST; DXF; PLT
Поддерживаемые программы	LaserCAD
Охлаждение	Водяное охлаждение
Электропитание
Макс. потребляемая мощность, кВт	1,5
Напряжение, В	220
Габаритные размеры
Габаритные размеры станка, мм	2450 × 2150 × 1050
Габариты станка в упаковке, мм	2500 × 2200 × 1200
Вес нетто, кг	300
