Токарный станок с ЧПУ ТВ-101

Name: Токарный станок с ЧПУ ТВ-101
Rating: 5 (1 reviews)

Сравнить Вопросы

Россия

Краткие характеристики

Артикул ТВ-101

Наибольший диаметр изделия, устанавливаемого над станиной, мм	220
Наибольший диаметр обработки над поперечными салазками суппорта, мм	125
Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм	19
Наибольшая длина обтачивания, мм	535
Максимально допустимая масса изделия, устанавливаемого
в патроне, кг	8
в центрах, кг	15
Пределы шагов всех типов нарезаемых резьб, мм	от 0,25 до 12
Тип конусных поверхностей	Морзе, метрические и др.
Высота центров над направляющими станины, мм	135
Высота центров над поперечной салазкой, мм	73
Центр в шпинделе, Морзе	3
Патрон трехкулачковый, Ø мм	125
Центр в пиноли задней бабки, Морзе	2
Пределы частот вращения шпинделя в режиме точение/конус, об/мин	20…1500 (2000)
Пределы частот вращения шпинделя в режиме резьба, об/мин	10…100
Шаг подач при точении, мм/об	по характер. ЧПУ
Пределы скоростей быстрых перемещений: продольное суппорта, м/мин
продольное суппорта, м/мин	5
поперечное салазок поперечных, м/мин	3
Максимальное поперечное перемещение салазки с резцом, мм	125
Высота державки резца, мм	16
Наибольшее перемещение пиноли задней бабки, мм	65
Величина поперечного перемещения задней бабки, мм	5
Мощность серводвигателей, кВт
Шпинделя	1,6
продольной подачи	1
поперечной подачи	0,7
Габаритные размеры станка с кабинетным ограждением, мм
Длина	1550
Ширина	700
Высота	1500
Масса станка, кг	390

Все характеристики

Конструктив

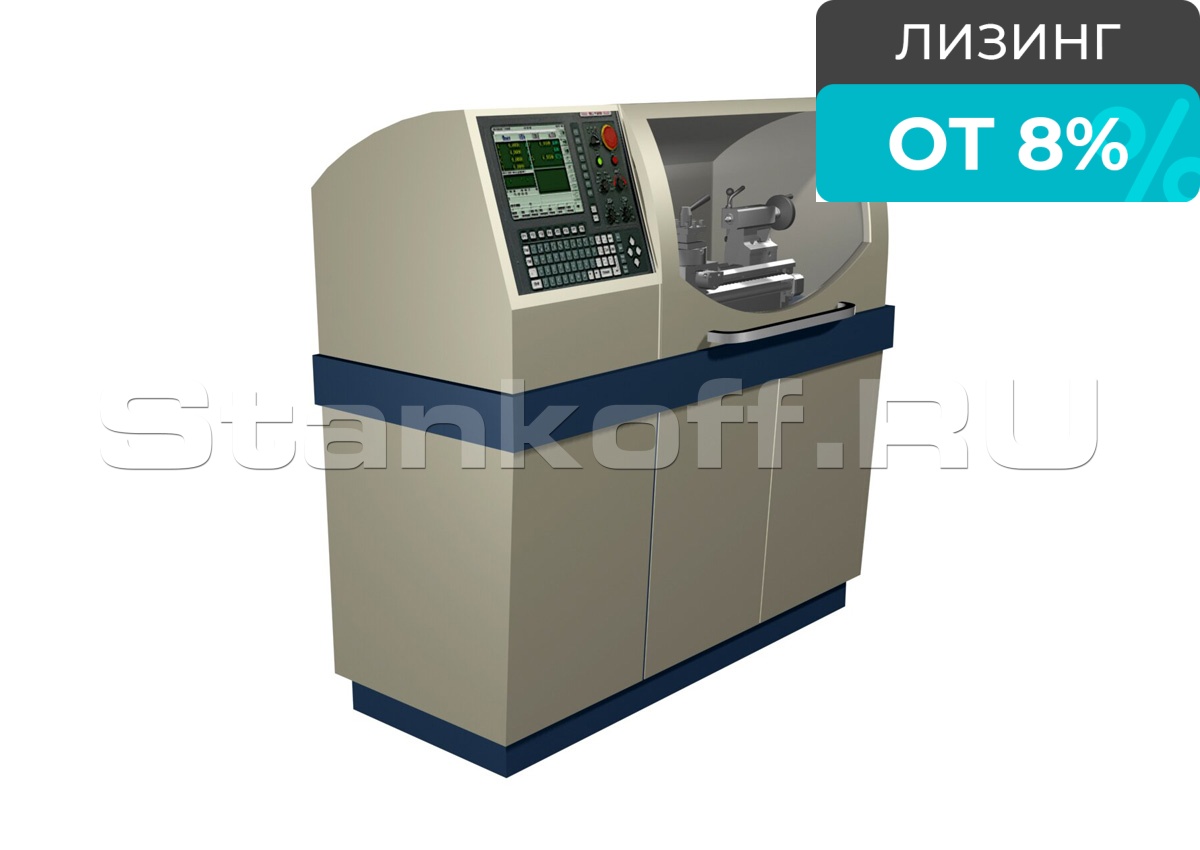

Станок токарно-винторезный ТВ-101 с ЧПУ KT-GSK 928 предназначен для профессиональной подготовки операторов, наладчиков ЧПУ и инженерных кадров технических университетов. Станок состоит из отдельных узлов, размещенных на монолитной чугунной станине с V-образными направляющими скольжения. Станок установлен и жестко закреплен на подставке с ограждением кабинетного типа. На лицевой панели ограждения смонтирована стойка ЧПУ KT-GSK 928 с русифицированным интерфейсом.

Станок оснащен ШВП (шарико-винтовыми парами) для поперечной и продольной подач суппорта, а также 3-мя серводвигателями, обеспечивающими достаточную точность станка. На суппорте станка установлена 4-х резцовая автоматическая головка.

Характеристики

Наибольший диаметр изделия, устанавливаемого над станиной, мм	220
Наибольший диаметр обработки над поперечными салазками суппорта, мм	125
Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм	19
Наибольшая длина обтачивания, мм	535
Максимально допустимая масса изделия, устанавливаемого
в патроне, кг	8
в центрах, кг	15
Пределы шагов всех типов нарезаемых резьб, мм	от 0,25 до 12
Тип конусных поверхностей	Морзе, метрические и др.
Высота центров над направляющими станины, мм	135
Высота центров над поперечной салазкой, мм	73
Центр в шпинделе, Морзе	3
Патрон трехкулачковый, Ø мм	125
Центр в пиноли задней бабки, Морзе	2
Пределы частот вращения шпинделя в режиме точение/конус, об/мин	20…1500 (2000)
Пределы частот вращения шпинделя в режиме резьба, об/мин	10…100
Шаг подач при точении, мм/об	по характер. ЧПУ
Пределы скоростей быстрых перемещений: продольное суппорта, м/мин
продольное суппорта, м/мин	5
поперечное салазок поперечных, м/мин	3
Максимальное поперечное перемещение салазки с резцом, мм	125
Высота державки резца, мм	16
Наибольшее перемещение пиноли задней бабки, мм	65
Величина поперечного перемещения задней бабки, мм	5
Мощность серводвигателей, кВт
Шпинделя	1,6
продольной подачи	1
поперечной подачи	0,7
Габаритные размеры станка с кабинетным ограждением, мм
Длина	1550
Ширина	700
Высота	1500
Масса станка, кг	390
