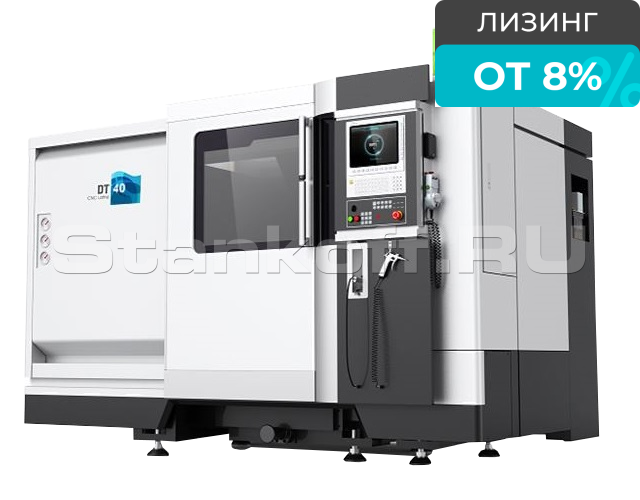

Токарный центр с наклонной станиной модель DT 40/600

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Токарные станки с ЧПУ серии DT предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

Область применения:

Высокоточные токарные обрабатывающие центры серии DT применяются во всех отраслях машиностроительной индустрии, а так же в условиях единичного, мелкосерийного и серийного изготовления различных деталей на автомобильных предприятиях, машиностроительных и авиастроительных заводах.


Получаемые изделия:

Машиностроение:

Авиастроение:

Конструктивные особенности:


Станина

Станина

Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 40°. Такая конструкция станины обеспечивает лучшую устойчивость, повышенную жесткость, гашение вибраций и точность при обработке. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Направляющая качения

Направляющая качения

Обеспечивают высокоскоростное перемещение, более высокую точность позиционирования и повторяемость по осям.

Подшипники шпинделя

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.

ШВП

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.

Усиленная конструкция шпинделя

Усиленная конструкция шпинделя

Усиленный жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках увеличенного диаметра фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.

Cтандартная комплектация:


Система чпу Fanuc 0i-tf

Система чпу Fanuc 0i-tf

● Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
●Интерфейс на русском языке;
● Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
● Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
● Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.

Револьверная головка

Револьверная головка

В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,45 с.

Гидравлический патрон

Гидравлический патрон

Гидравлический патрон c проходным отверстием производства AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Гидравлическая пиноль задней бабки

Гидравлическая пиноль задней бабки

● В стандартной конфигурации станок оснащен гидравлической задней бабкой.
● Выдвижение пиноли задней бабкой управляется гидравлической системой.
● Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z.
● Ход пиноли осуществляется 3 способами:
- посредством педали;
- кнопкой со стойки ЧПУ;
- посредством М-кода из управляющей программы.

Транспортер для удаления стружки сзади станка

Транспортер для удаления стружки сзади станка

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Система автоматической смазки

Система автоматической смазки

Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала.

Педаль зажима / разжима патрона


Теплообменник электрошкафа


Трехцветная сигнальная лампа


Комплект опор для монтажа станка


Освещение рабочей зоны


Система подачи сож


Интерфейс подключения пруткоподатчика


Дополнительная комплектация:


Система измерения инструмента

Система измерения инструмента

Система измерения инструмента позволяет позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки. Исключает из технологического процесса простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.

Автоматическое устройство подачи прутка

Автоматическое устройство подачи прутка

Предназначен для подачи прутка непосредственно зону резания и обеспечивает работу станка в автоматическом режиме.

Люнет

Люнет

Предназначен для обеспечения опоры детали при механической обработке во избежание прогиба заготовки.

Вращающийся задний центр


Задняя бабка с серво-двигателем для перемещения по оси z


Интерфейс подключения робота


Дополнительный комплект оснастки


Технические характеристики токарного центра с наклонной станиной модель DT 40/600
Модель DT 40/600
Максимальный диаметр обработки над станиной, мм 400
Максимальная длина обработки, мм 585
Диаметр отверстия в шпинделе, мм 70
Максимальный диаметр обрабатываемого прутка (/ - опция), мм 51
Максимальный устанавливаемый диаметр над станиной, мм 580
Диаметр пиноли задней бабки, мм 85
Конус пиноли задней бабки МТ 5
Ход пиноли задней бабки, мм 140
Конус шпинделя (Морзе №) A2-6
Перемещение по оси Х, мм 215
Перемещение по оси Z, мм 600
Длина, мм 2922
Ширина, мм 3050
Высота, мм 2010
Вес, кг 5300
Обороты шпинделя 4000
Мощность главного привода, кВт 11/15
