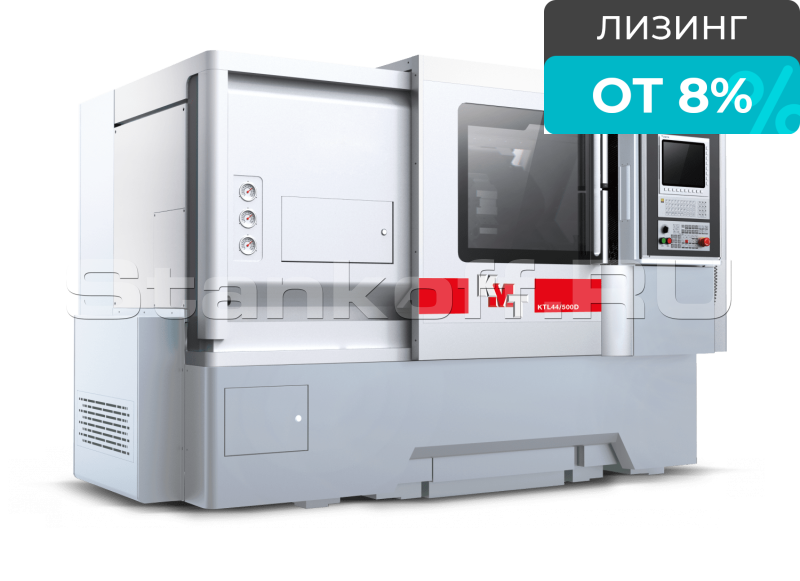

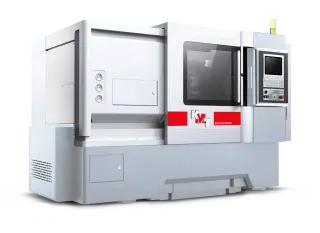

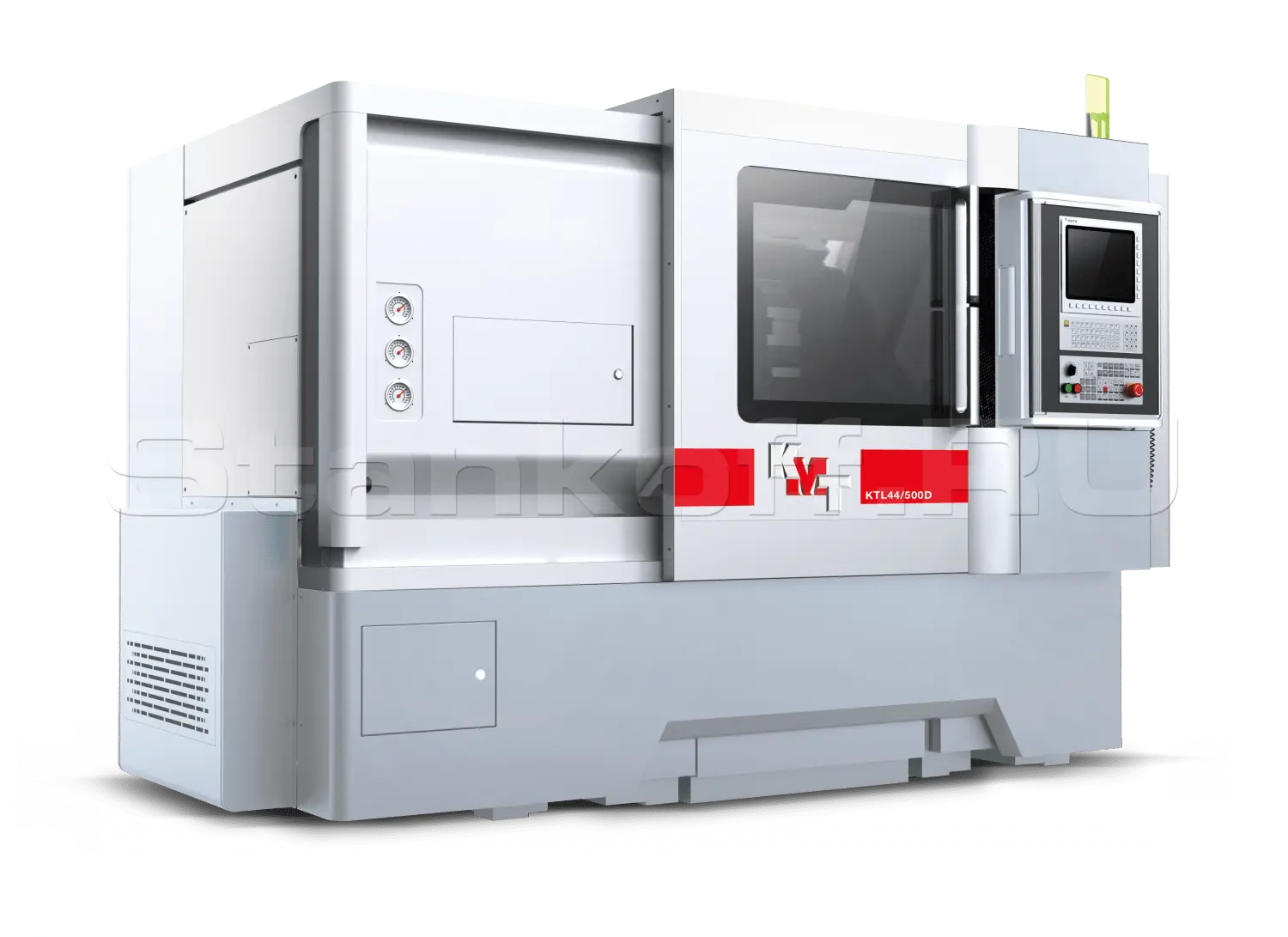

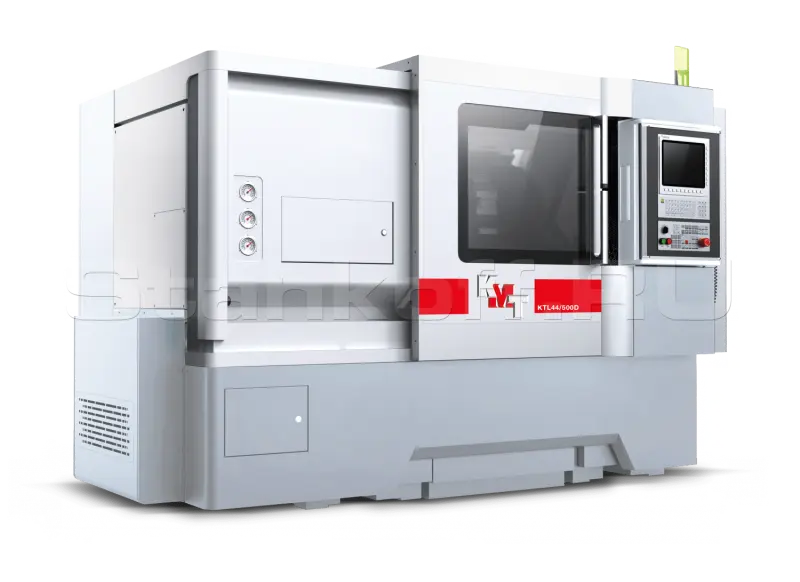

Токарный станок с наклонной станиной KTL40D

Name: Токарный станок с наклонной станиной KTL40D
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул KTL40D

Максимальный диаметр обработки над станиной, мм	200
Максимальный устанавливаемый диаметр над суппортом, мм	400
Точность позиционирования, мм	± 4
Количество инструмента, шт.	8
Максимальная длина обработки, мм	250/330
Диаметр отверстия в шпинделе, мм	46
Максимальный диаметр обрабатываемого прутка (/ - опция), мм	32
Диаметр пиноли задней бабки, мм	80
Конус пиноли задней бабки	Морзе 4
Ход пиноли задней бабки, мм	130
Перемещение по оси Х, мм	120
Перемещение по оси Z, мм	260/340
Обороты шпинделя	30 - 5000
Мощность главного привода, кВт	5,5/7,5
Длина, мм	2085
Ширина, мм	1560
Высота, мм	1880
Вес, кг	2700

Все характеристики

Конструктив

Токарные станки с наклонной станиной серии KTL применяются для обработки наружных и внутренних поверхностей деталей типа тел вращения. Основные операции: точение, отрезка и торцевание, сверление, нарезание резьбы, растачивание отверстий. Благодаря использованию линейных направляющих увеличивается точность обработки деталей и скорость перемещения основных узлов станка.

Стандартная комплектация:

Система ЧПУ FANUC (Япония);
Гидравлическая револьверная головка на 8 позиций;
Гидравлическая пиноль задней бабки;
Бесступенчатое регулирование скорости вращения шпинделя;
Гидравлический 3-х кулачковый патрон;
Педаль зажима/разжима патрона;
Транспортер для удаления стружки;
Кабинетная защита зоны резания;
Освещение рабочей зоны;
Система подачи СОЖ;
Теплообменник электрошкафа;
Автоматическая система смазки;
Инструмент для обслуживания станка;
Документация на русском языке.

Конструктивные особенности:

Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

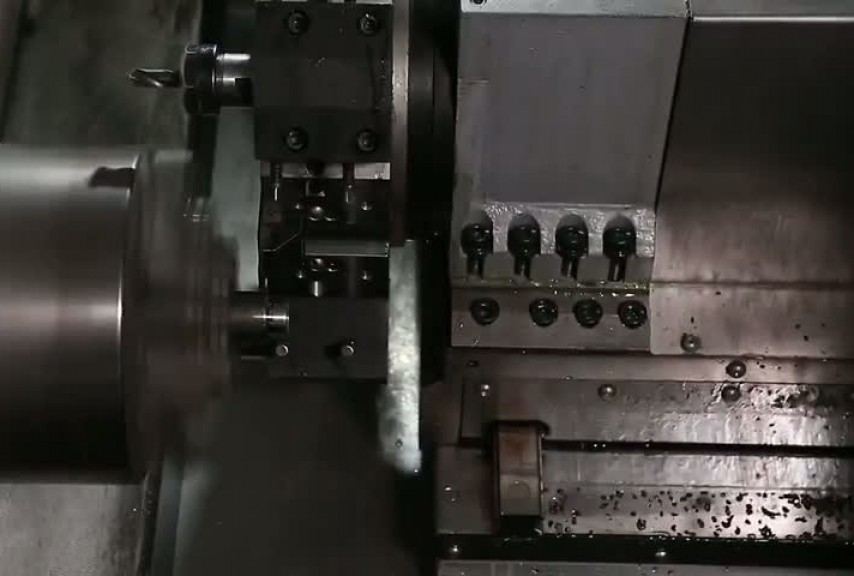

Револьверная головка

Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.

Гидравлический 3-х кулачковый патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Характеристики

Максимальный диаметр обработки над станиной, мм	200
Максимальный устанавливаемый диаметр над суппортом, мм	400
Точность позиционирования, мм	± 4
Количество инструмента, шт.	8
Максимальная длина обработки, мм	250/330
Диаметр отверстия в шпинделе, мм	46
Максимальный диаметр обрабатываемого прутка (/ - опция), мм	32
Диаметр пиноли задней бабки, мм	80
Конус пиноли задней бабки	Морзе 4
Ход пиноли задней бабки, мм	130
Перемещение по оси Х, мм	120
Перемещение по оси Z, мм	260/340
Обороты шпинделя	30 - 5000
Мощность главного привода, кВт	5,5/7,5
Длина, мм	2085
Ширина, мм	1560
Высота, мм	1880
Вес, кг	2700
