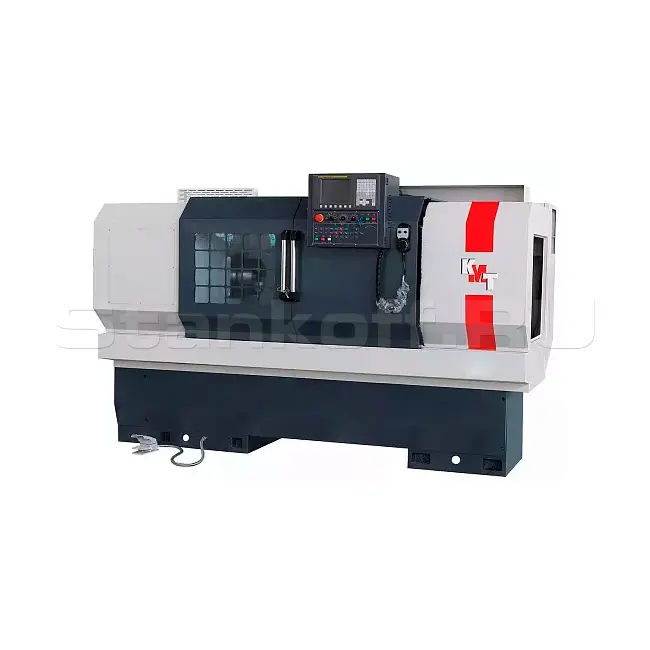

Токарный станок с ЧПУ KE36-CK6136X750 Siemens Sinumerik 808DA с МП

Name: Токарный станок с ЧПУ KE36-CK6136X750 Siemens Sinumerik 808DA с МП
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул KE36-CK6136X750 Sinumerik 808DA с МП

Максимальный диаметр обработки над станиной, мм	ø 400
Максимальный диаметр обработки над суппортом, мм	ø 240
Диаметр патрона, мм	ø 200
Расстояние между центрами, мм	750
Ширина направляющих станины, мм	330
Перемещение по оси Х, мм	360
Конус шпинделя	A2-6
Диаметр отверстия в шпинделе, мм	ø 66 мех. патрон
Диапазон скоростей вращения шпинделя с механическим патроном, об/мин	30 - 2000
Количество инструмента в револьверной головке, шт	6
Сечение инструмента, мм х мм	20х20
Диаметр пиноли задней бабки, мм	ø 55
Выдвижение пиноли задней бабки, мм	195
Конус пиноли задней бабки, тип	МТ4
Скорость быстрых перемещений по осям X / Z, м/мин	4 / 7
Напряжение сети, В	380 ± 5%
Частота тока, Гц	50
Мощность электродвигателя главного привода, кВт	5,5
Мощность помпы СОЖ, кВт	0,18
Габаритные размеры для станка с механическим патроном (ДхШхВ), мм	2290х1340х1600
Масса нетто, кг	1400

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный станок с ЧПУ KE36-CK6136X750 Siemens Sinumerik 808DA с механическим патроном обладает цельнолитой чугунной станиной, усиленной ребрами жесткости, что обеспечивает высокую надежность, жесткость и виброустойчивость при работе. Закаленные и отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B, что позволяет перемещать их без износа и трения. Шестипозиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования и жесткость обработки. Подача СОЖ через револьверную головку также снижает затраты на режущий инструмент.

Конструктивные особенности

Цельнолитая станина увеличенной массы

Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20-25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

Увеличенное отверстие в шпинделе

В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60мм, что значительно расширяет технологические возможности обрабатываемых прутков.

Направляющие скольжения

Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48-52HRC.

Задняя бабка

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.
Опционально устанавливается задняя бабка, пиноль которой работает от гидростанции.

Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что заничтельно уменьшает шум при работе.
Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.
На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

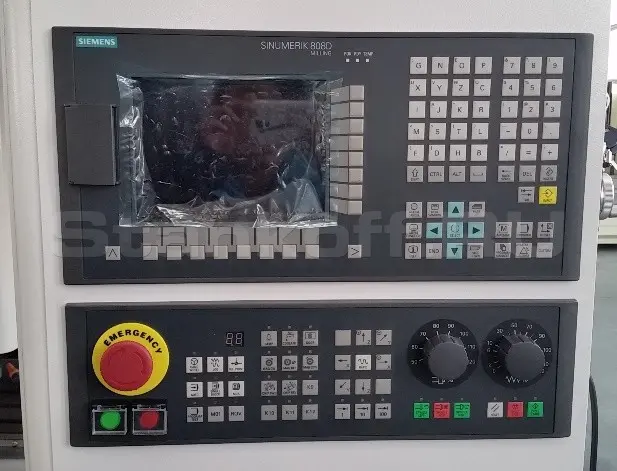

Система ЧПУ Siemens Sinumerik 808D

• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 2-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходит для работы оператора станка;
• Интерфейс на русском языке;работы оператора станка;
• Интерфейс на русском языке.

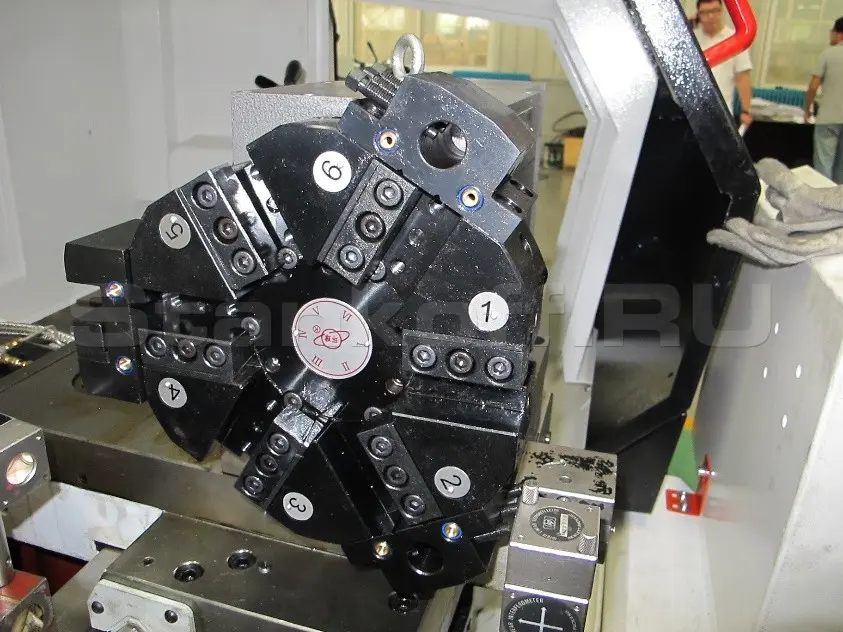

6-ти позиционная револьверная голова YANTAI

• На станках серии КЕ установлена 6-ти позиционная электрическая револьверная головка производства YANTAI которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Время смены инструмента 3 секунды;
• Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей;
• В комплект оснастки входи три расточных блока и три блока для торцовых резцов;
• Сечение резца 20х20мм, диаметр отверстия расточного блока Ø 20мм/

Комплектация

Инвертор Delta;
Бесступенчатое регулирование скорости шпинделя;
Комплект мягких и каленых кулачков;
6-ти позиционная револьверная головка YANTAI ;
Комплект вспомогательной оснастки для рев. головки;
Система подачи СОЖ через револьверную головку;
Насос подачи СОЖ повышенного давления;
Вращающийся задний центр;
Теплообменник электрошкафа ;
СЕ стандарт электрошкафа, компоненты Siemens;
Магнитный выключатель открытия двери;
LED освещение рабочей зоны;
Маховик перемещений по осям (MPG);
Трехцветная сигнальная лампа;
Кабинетная защита зоны обработки;
Автоматическая система смазки;
Комплект опор для монтажа станка;
Система ЧПУ Siemens Sinumerik 808DA
Руководство по эксплуатации на русском языке.

Характеристики

Максимальный диаметр обработки над станиной, мм	ø 400
Максимальный диаметр обработки над суппортом, мм	ø 240
Диаметр патрона, мм	ø 200
Расстояние между центрами, мм	750
Ширина направляющих станины, мм	330
Перемещение по оси Х, мм	360
Конус шпинделя	A2-6
Диаметр отверстия в шпинделе, мм	ø 66 мех. патрон
Диапазон скоростей вращения шпинделя с механическим патроном, об/мин	30 - 2000
Количество инструмента в револьверной головке, шт	6
Сечение инструмента, мм х мм	20х20
Диаметр пиноли задней бабки, мм	ø 55
Выдвижение пиноли задней бабки, мм	195
Конус пиноли задней бабки, тип	МТ4
Скорость быстрых перемещений по осям X / Z, м/мин	4 / 7
Напряжение сети, В	380 ± 5%
Частота тока, Гц	50
Мощность электродвигателя главного привода, кВт	5,5
Мощность помпы СОЖ, кВт	0,18
Габаритные размеры для станка с механическим патроном (ДхШхВ), мм	2290х1340х1600
Масса нетто, кг	1400
