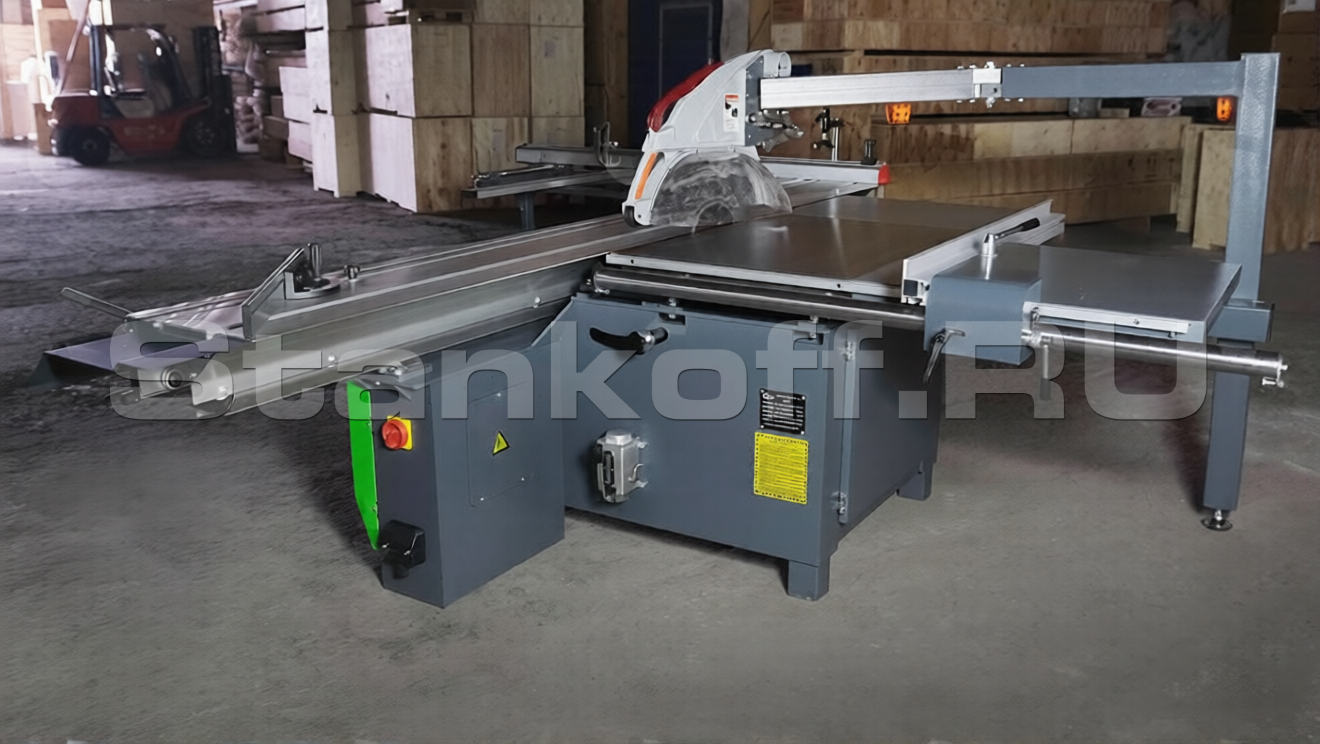

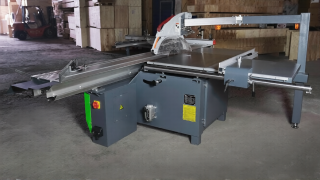

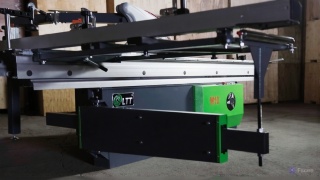

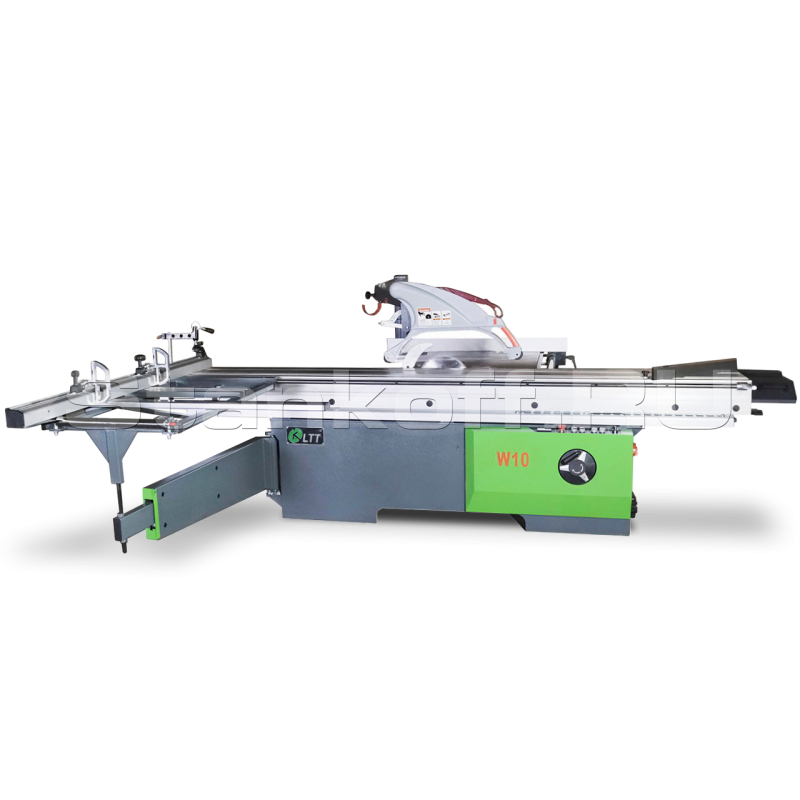

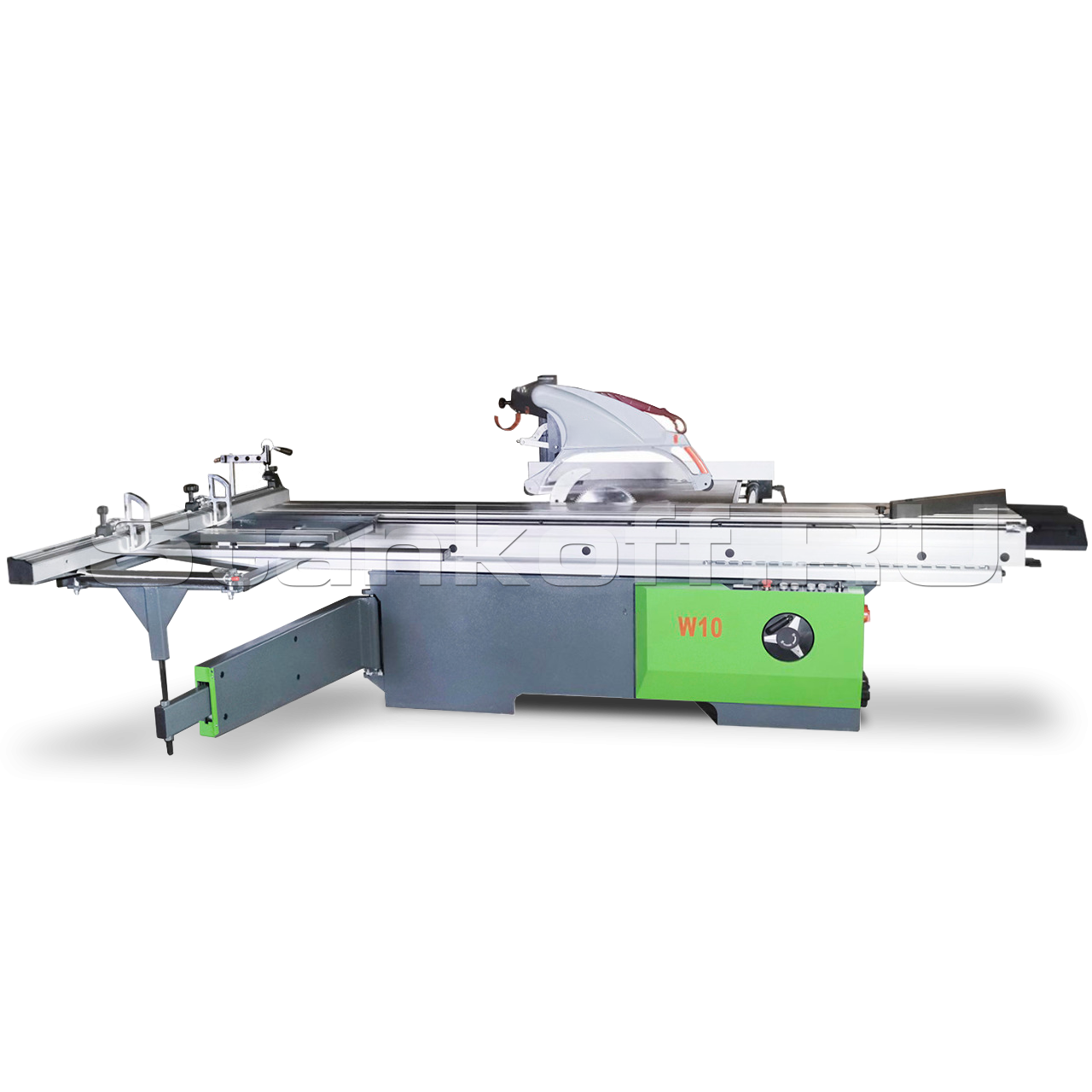

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы W10

Name: Форматно-раскроечный станок с роликовой кареткой и наклоном пилы W10
Price: 433000 RUB
Availability: InStock
Rating: 5 (1 reviews)

/ 7

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: W10
Размеры каретки, мм: 3180 × 390
Максимальная длина реза, мм: 3170
Максимальная глубина пропила, мм: 95
Максимальная глубина пропила при наклоне 45°, мм: 55
Размеры рабочего стола, мм: 900 × 660

Все характеристики

Модели серии

Все товары

W6D

W6DS

W9D

W9DS

W10D

440 000 ₽

433 000 ₽ обновлено 09 сентября

В наличии на складе

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ренат Гарифьянов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

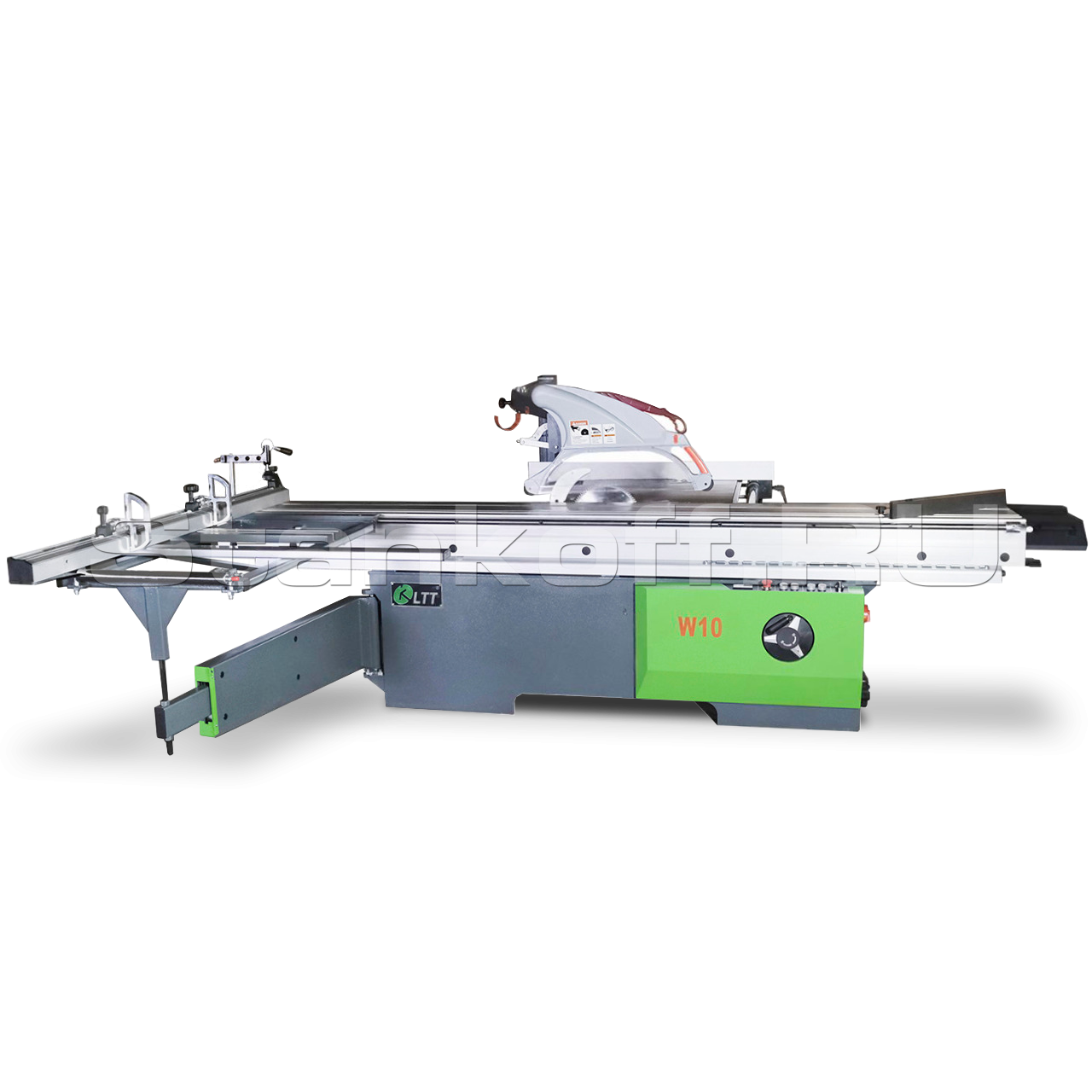

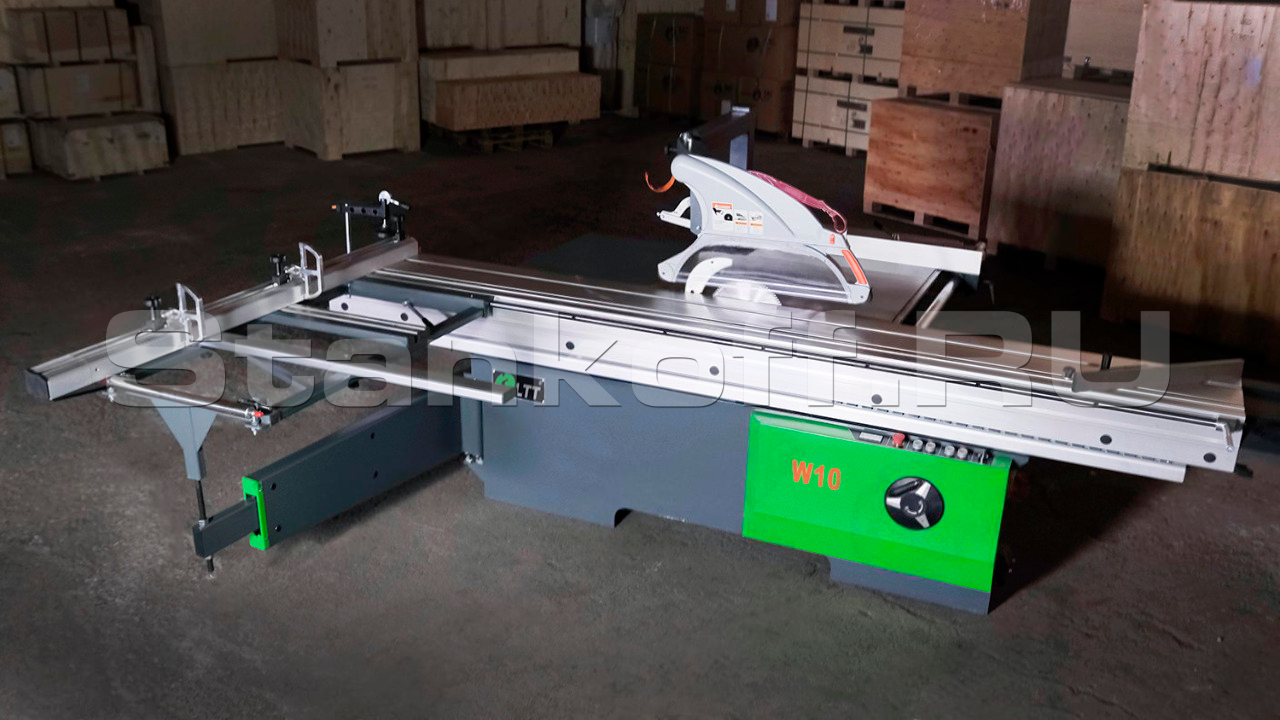

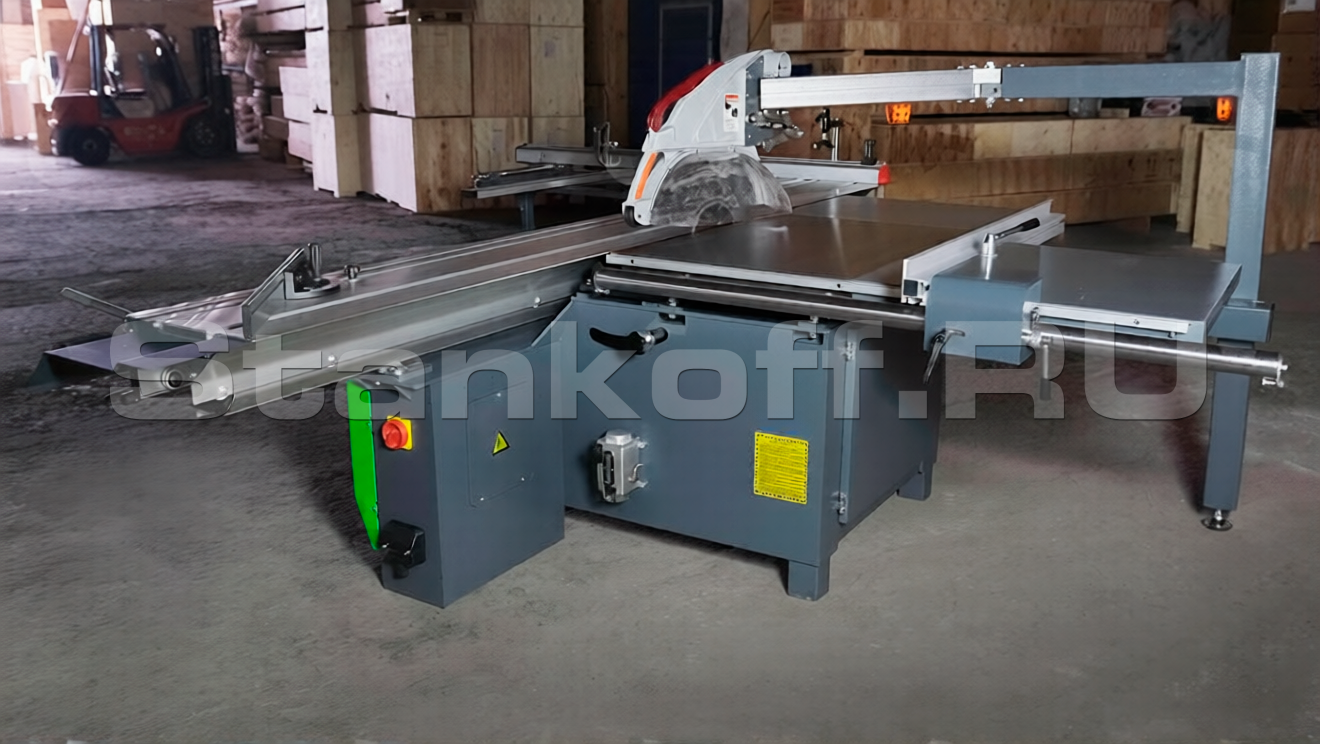

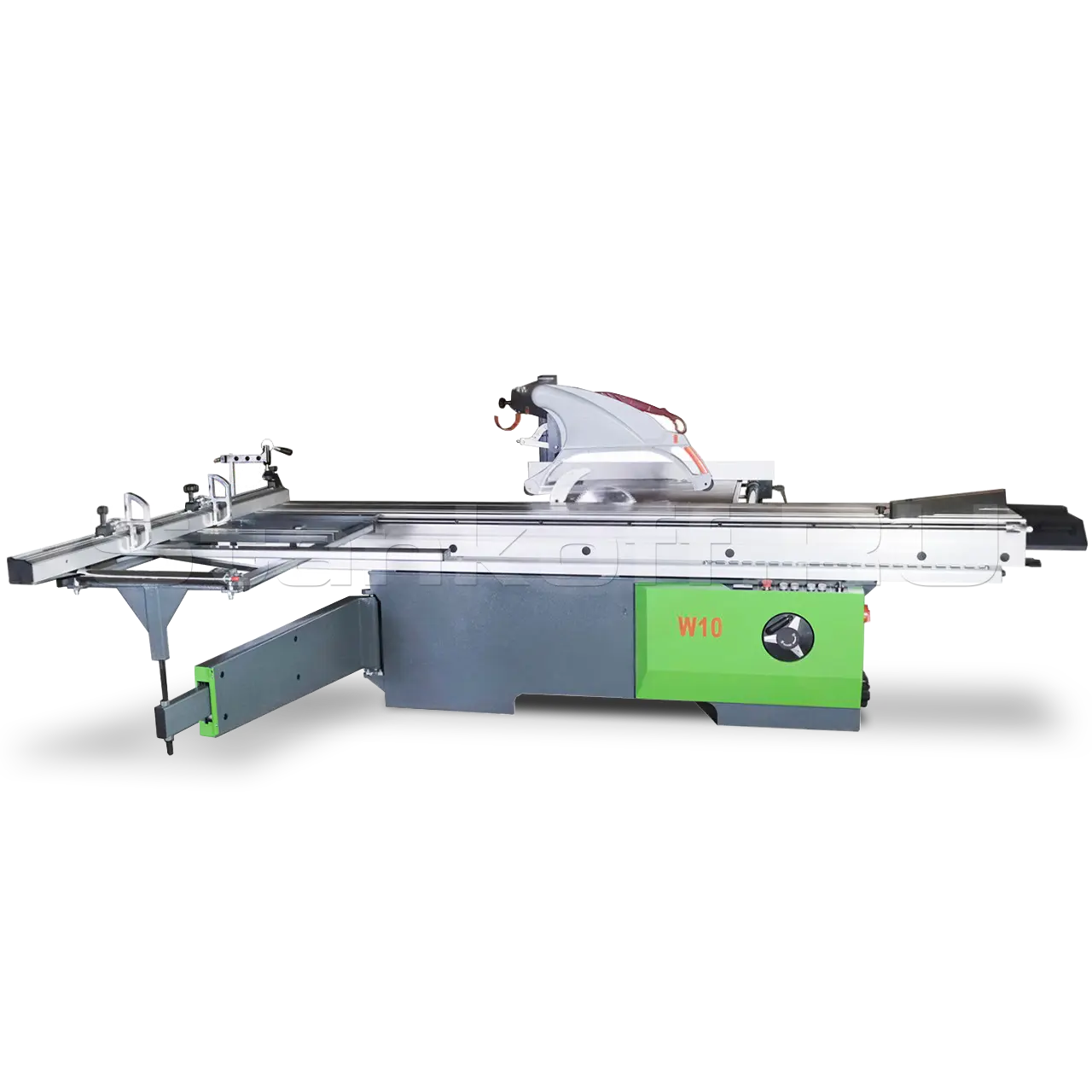

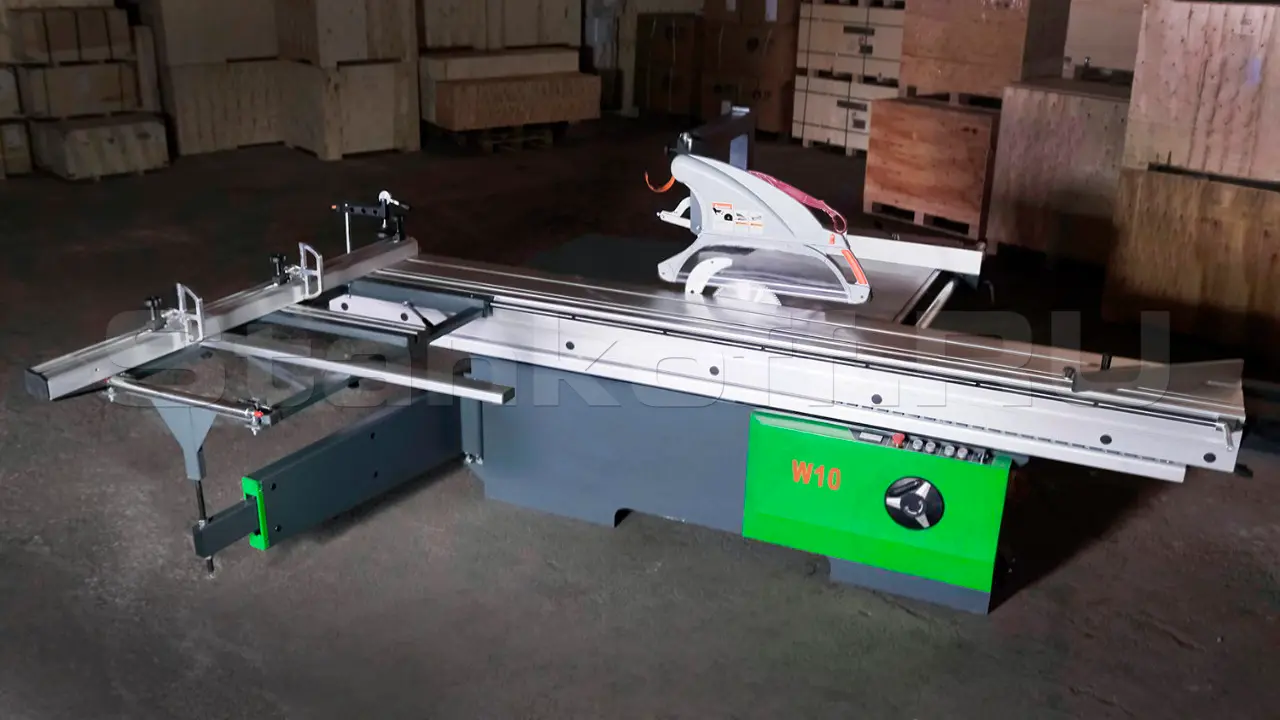

Форматно-раскроечный станок W10 с наклоняемой пилой и подвижной кареткой на роликовых направляющих предназначен для точного штучного и пакетного раскроя плитных материалов, включая ламинированные панели. Станок рассчитан на интенсивную эксплуатацию, отличается прочной конструкцией и стабильной работой узлов, благодаря чему подходит для серийного и массового производства корпусной мебели и столярных изделий.

Конструктивные особенности

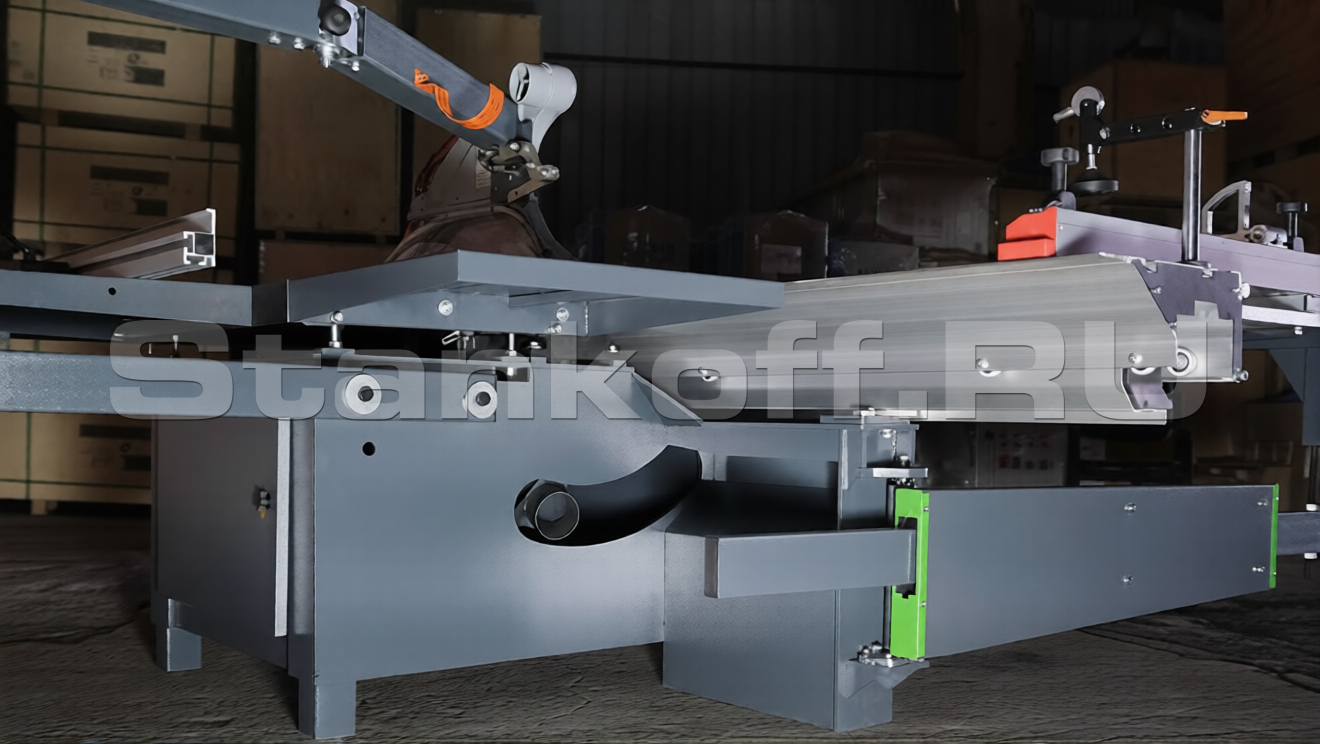

Станина

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

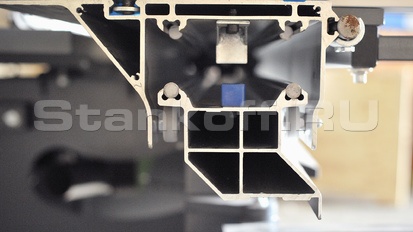

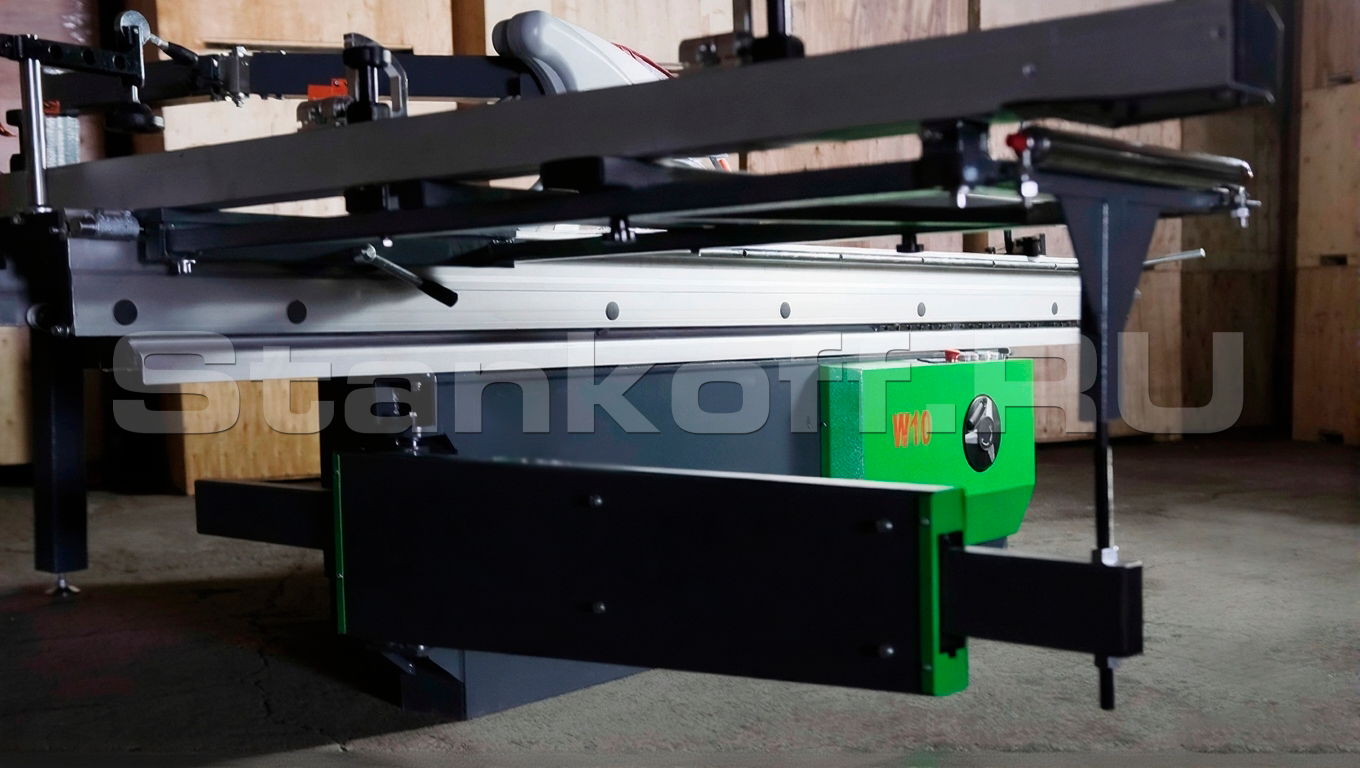

Усиленная алюминиевая каретка

Усиленная алюминиевая каретка с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки.

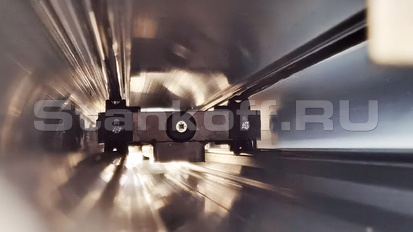

Роликовая каретка

Роликовая каретка с цилиндрическими направляющими работает по принципу вагонной тележки, обеспечивая точный и качественный распил при высокой износостойкости. Вертикальное расположение направляющих и 8 точек контакта способствуют легкому ходу, равномерному распределению нагрузки и стабильной работе, а сама каретка не требует сложного обслуживания и легко очищается сжатым воздухом.

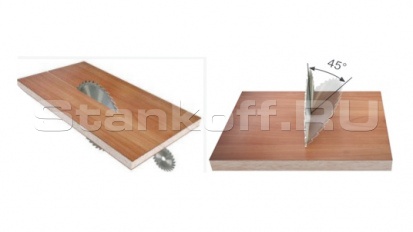

Наклон пильного узла

Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

Пильный узел

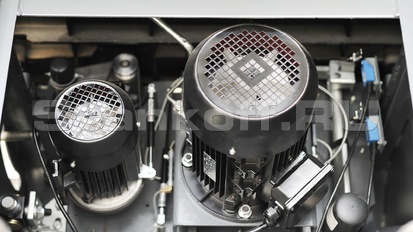

Пильный узел установлен в жестком литом корпусе, который снижает вибрации и обеспечивает стабильную и точную работу станка. Основная и подрезная пилы оснащены отдельными приводами от независимых электродвигателей, что повышает надежность работы и снижает риск перегрузок. Попутное вращение подрезной пилы относительно подачи заготовки обеспечивает предварительный рез и позволяет раскраивать ламинированные плиты без сколов. Электрическая регулировка вылета основной пилы выполняется по направляющим с линейными подшипниками.

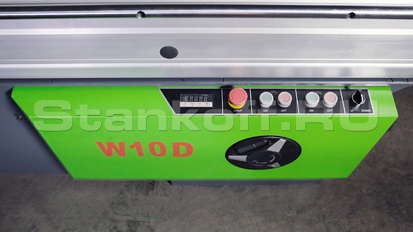

Пульт управления

Пульт управления выполнен под наклоном к оператору для удобства управления.

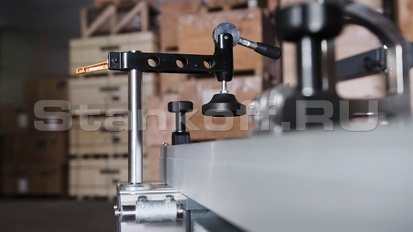

Эксцентриковый прижим

Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

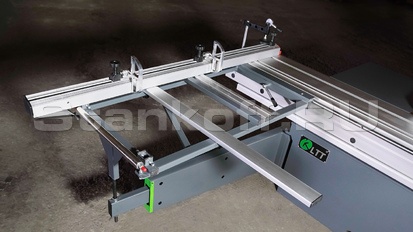

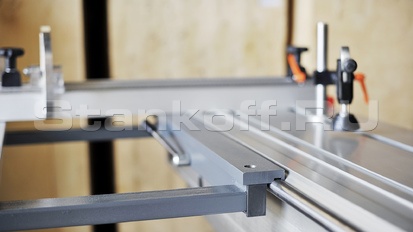

Поперечный упор

Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла.

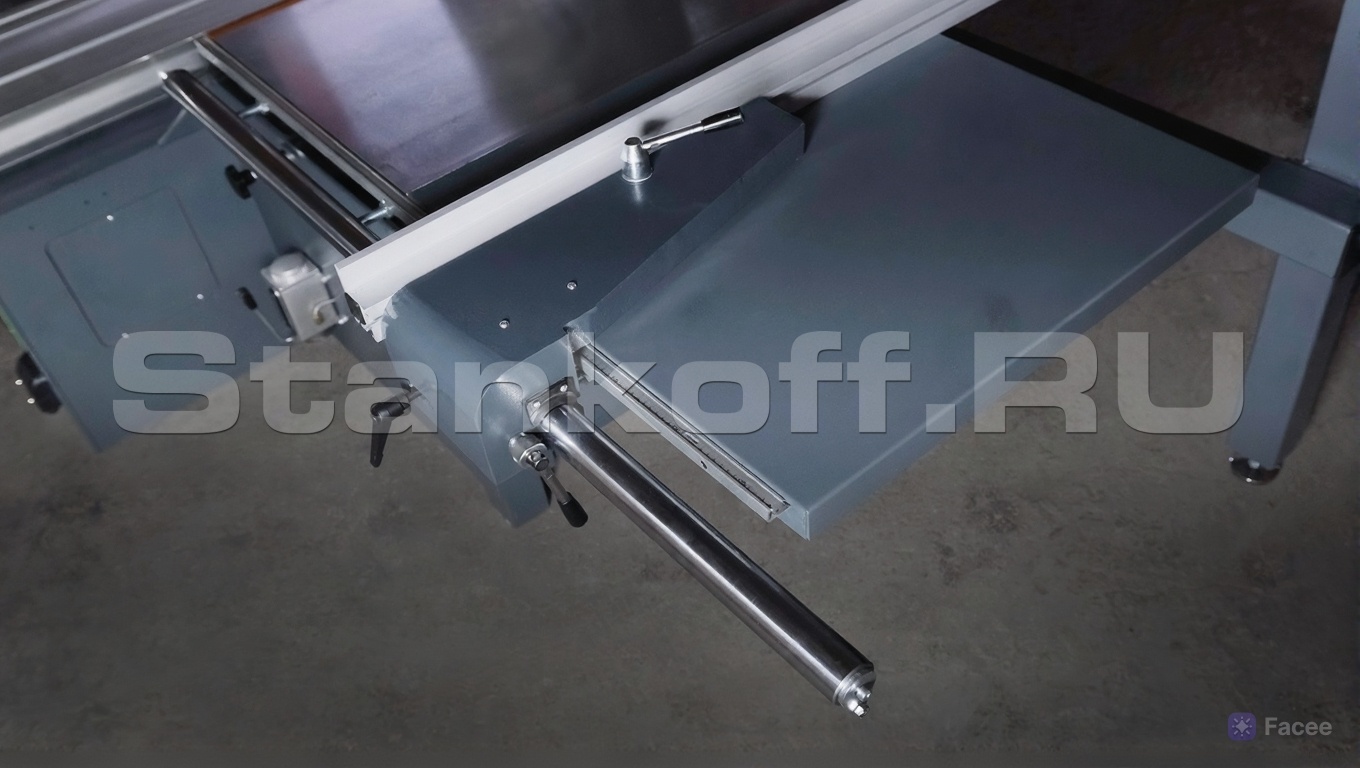

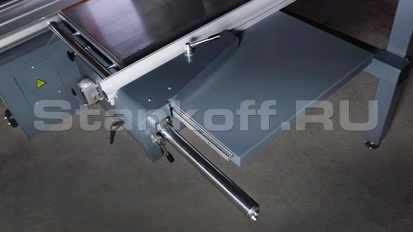

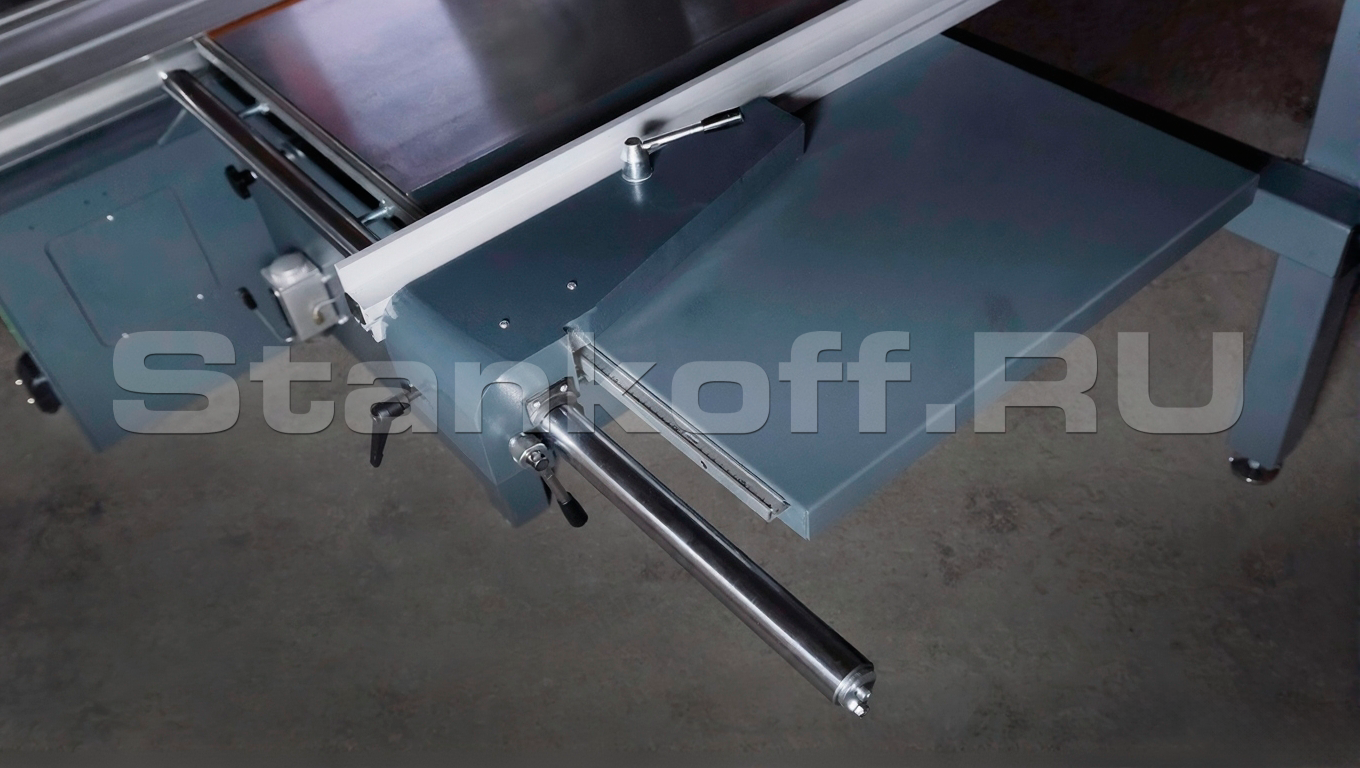

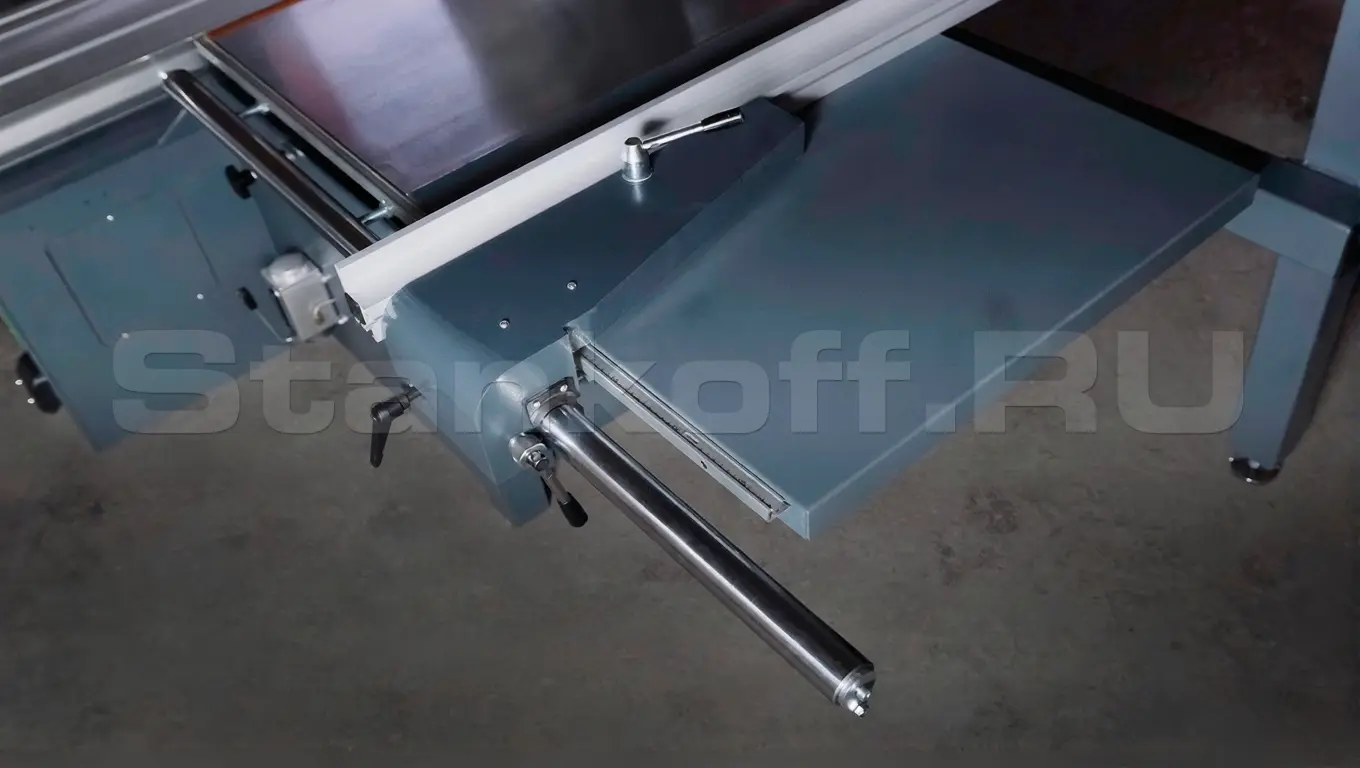

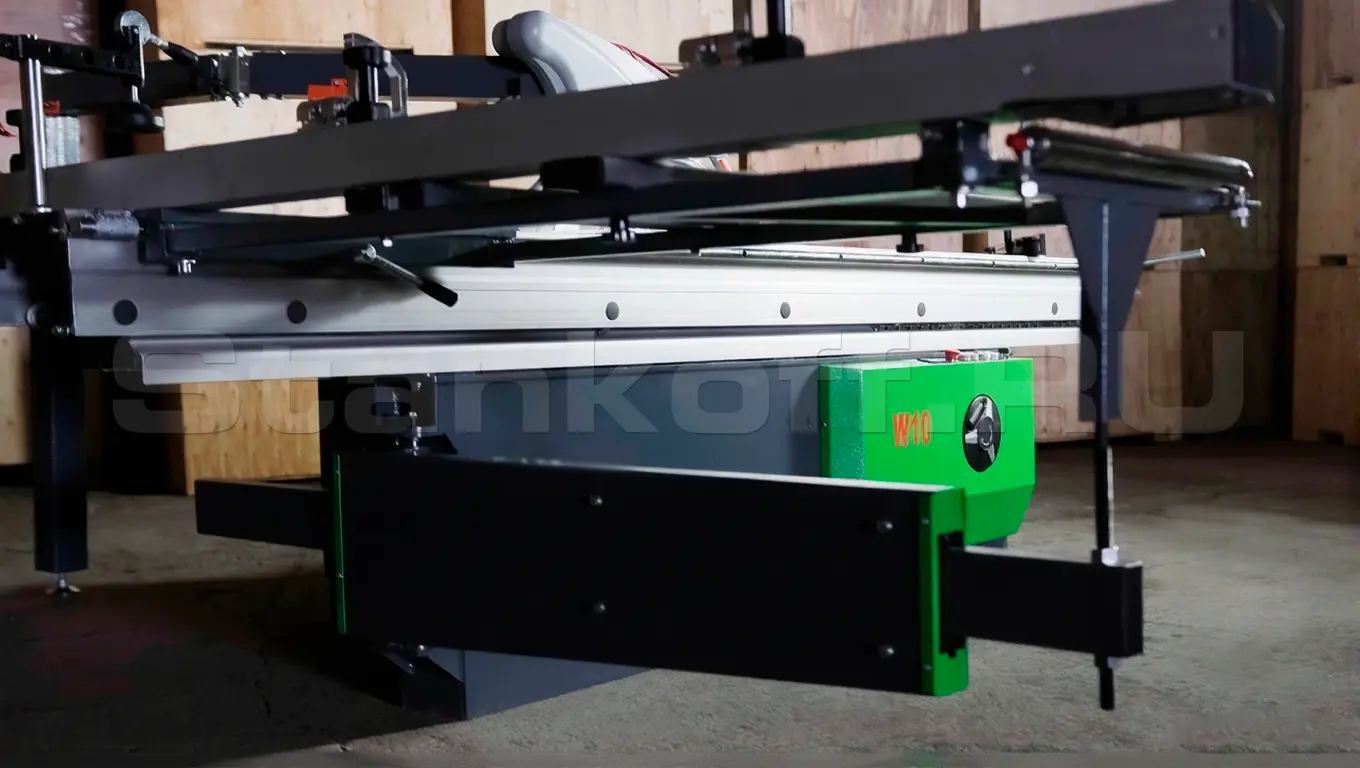

Крепление поддерживающего стола

Поддерживающий стол крепится на цилиндрической направляющей.

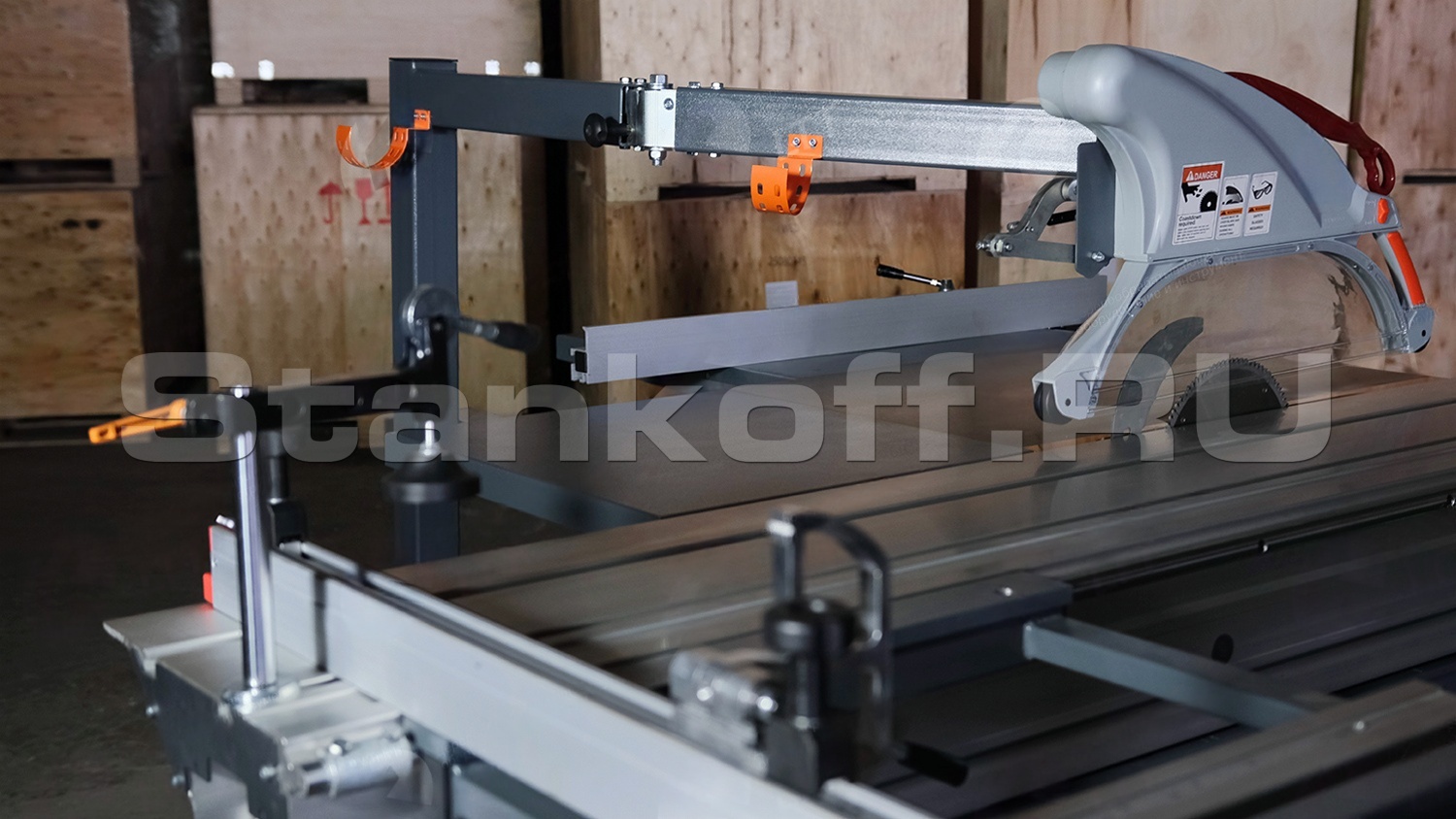

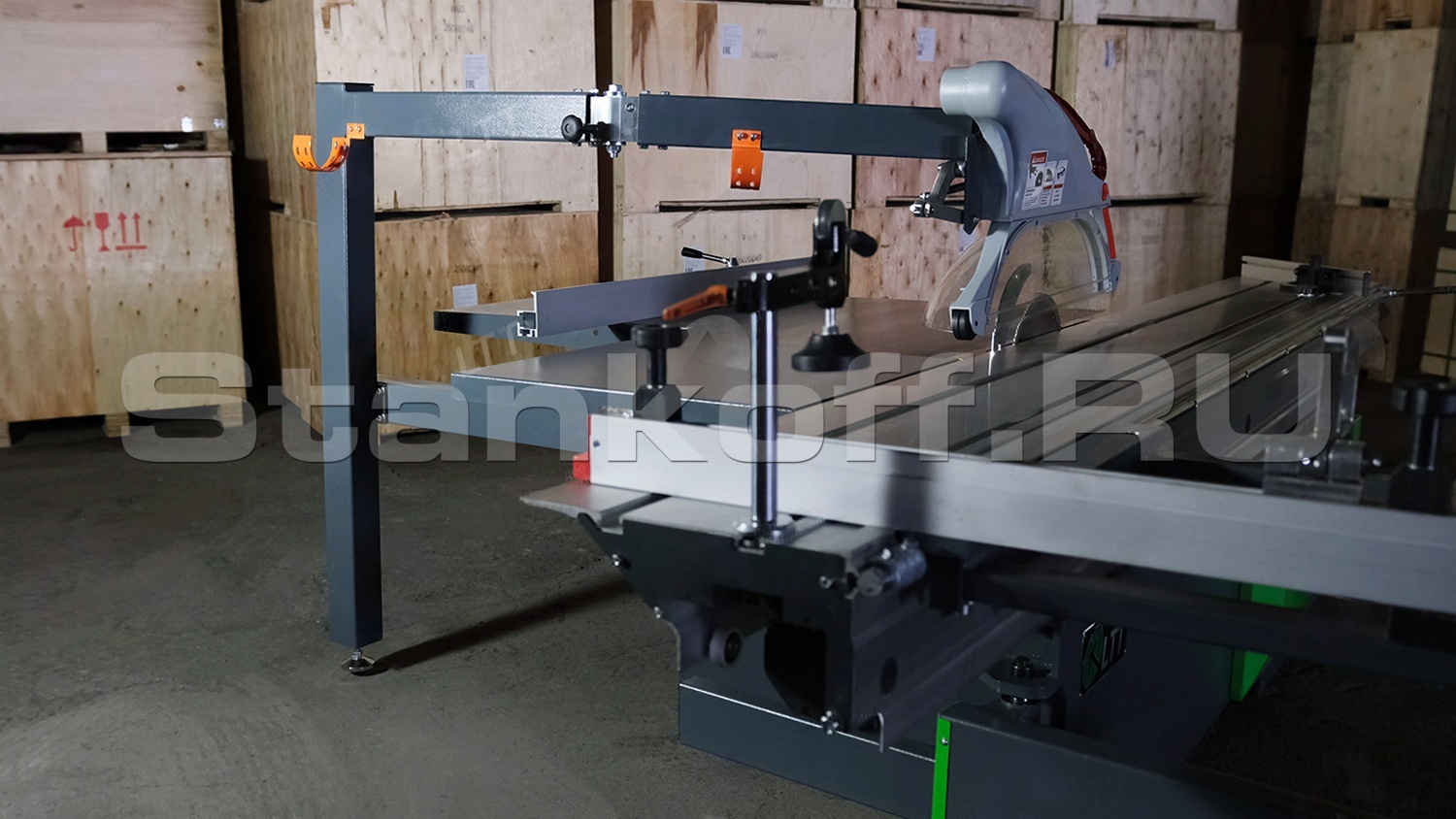

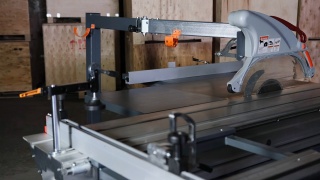

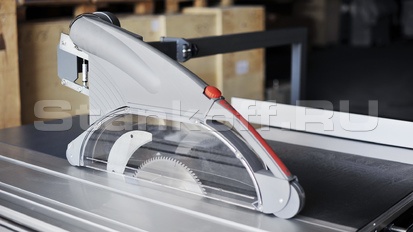

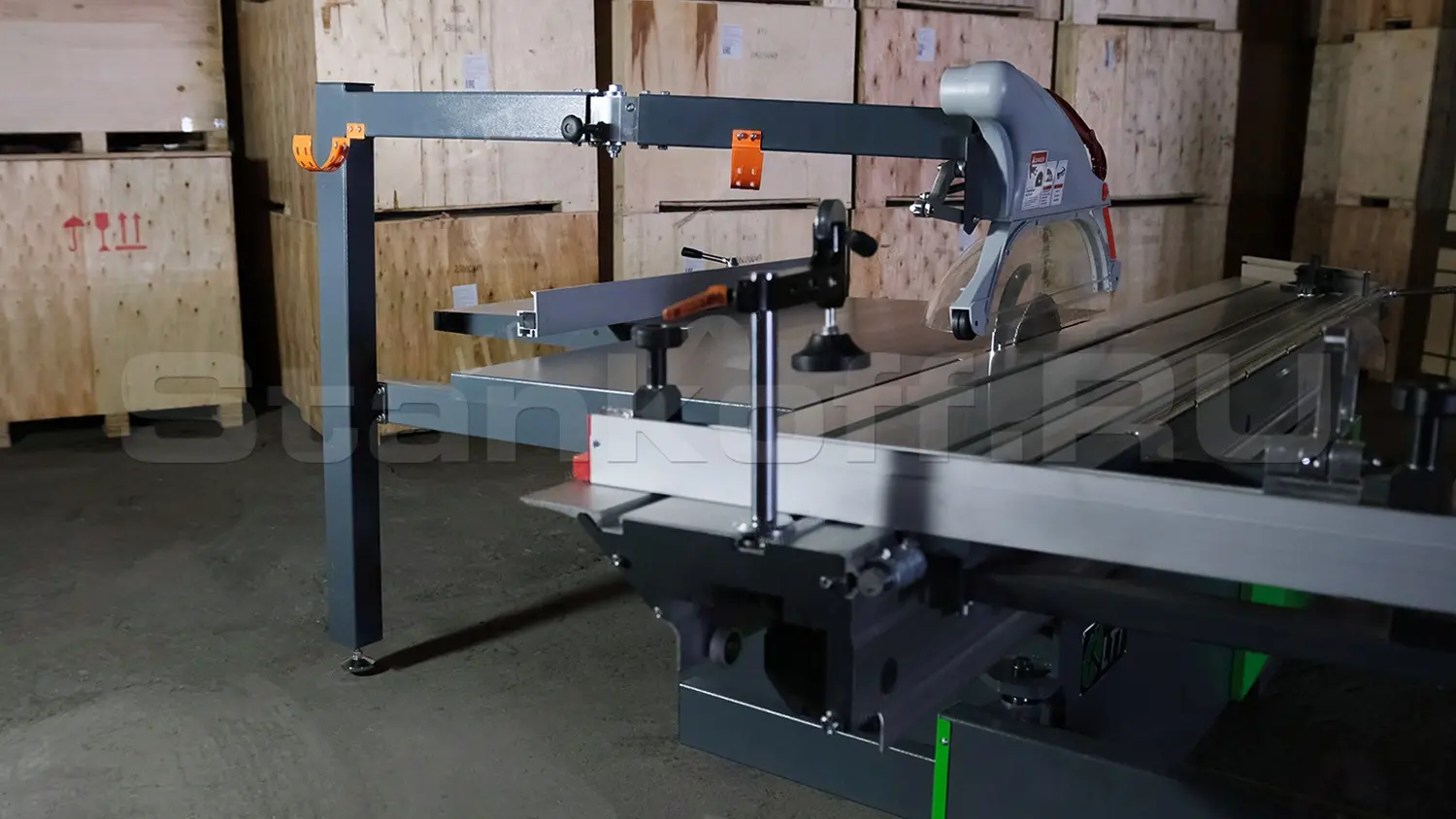

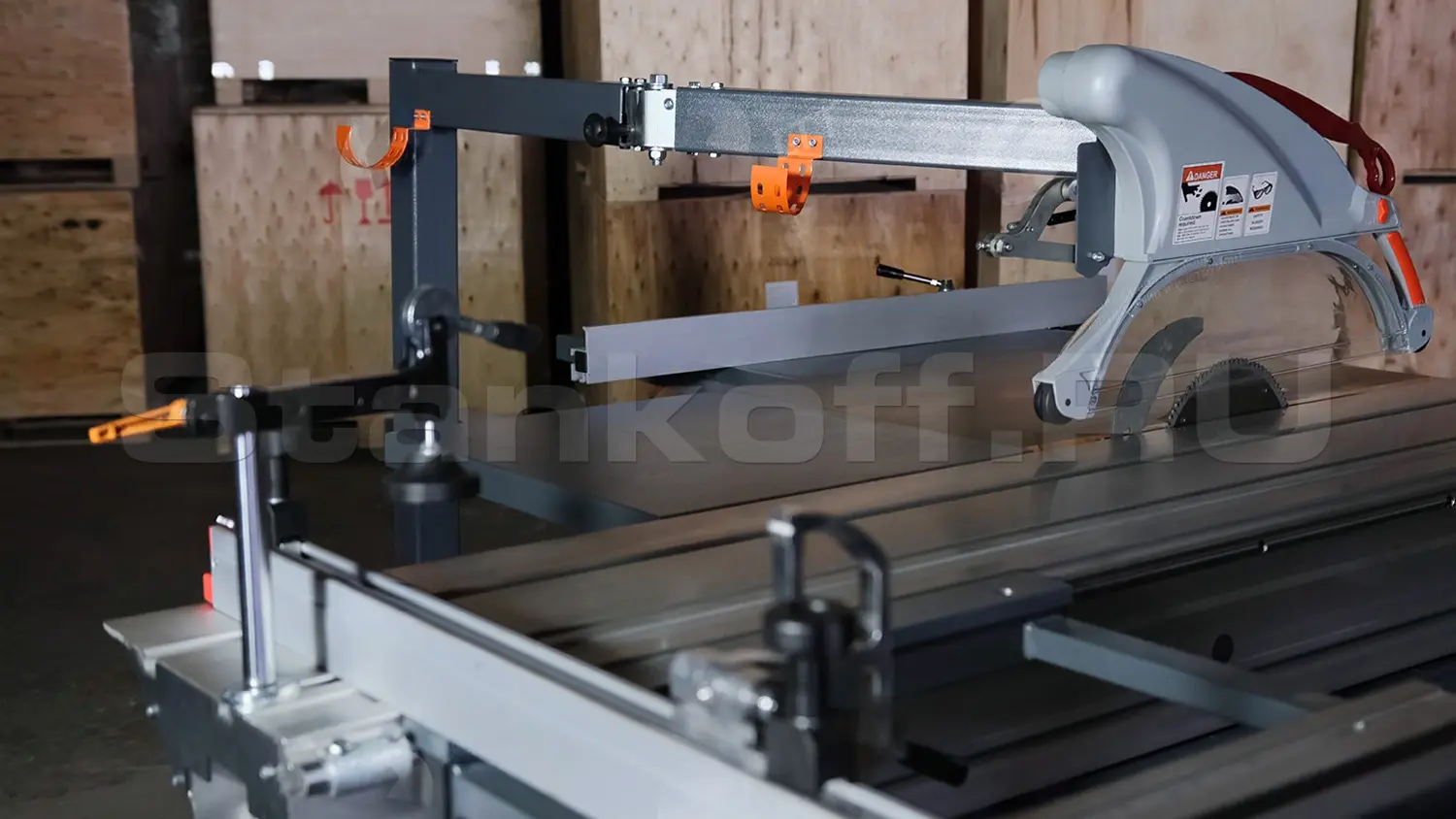

Защитный кожух

Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Поворотная штанга крепления защиты пилы с фиксатором рабочего положения.

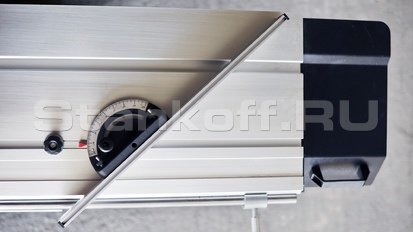

Упор для угловых резов

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

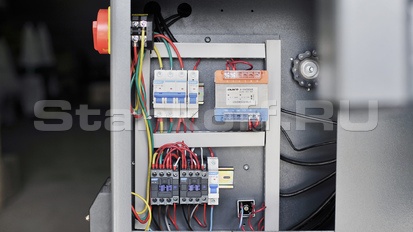

Отдельный электрошкаф

Все основные электрические составляющие станка находятся в отдельном пылезащищенном шкафу, тем самым обеспечивая стабильную работу станка.

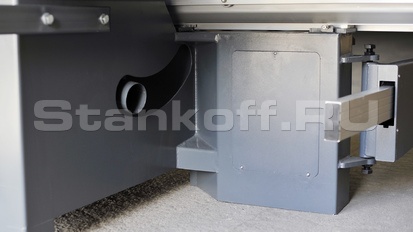

Комплектующие

Комплектующие надежно спрятаны в отсек в станине станка.

Точная настройка параллельного упора

Нониус микрометрической подстройки, встроенный в суппорт, позволяет точно и удобно настраивать параллельный упор на требуемый размер.

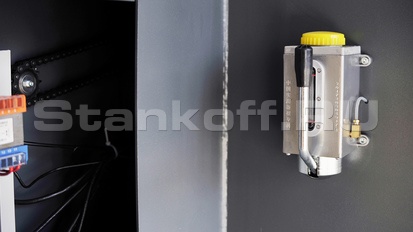

Система смазки

Для повышения ресурса станка направляющие механизма подъема и опускания пильных агрегатов оснащены системой смазки. Такое решение упрощает обслуживание и позволяет выполнять его без длительной остановки оборудования и частичной разборки.

Характеристики

Размеры каретки, мм	3180 × 390
Максимальная длина реза, мм	3170
Максимальная глубина пропила, мм	95
Максимальная глубина пропила при наклоне 45°, мм	55
Размеры рабочего стола, мм	900 × 660
Макс. угол наклона пилы, °	45
Диаметр основной пилы, мм	300x30
Диаметр подрезной пилы, мм	120х20
Скорость вращения основной пилы, об/мин	4000; 6000
Скорость вращения подрезной пилы, об/мин	8000
Диаметр патрубков аспирации (нижний), мм	100
Диаметр патрубков аспирации (верхний), мм	90
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Общая установленная мощность, кВт	6.6
Габаритные размеры станка, мм	3390 × 3390 × 1300
Габариты станка в упаковке, мм	2120 × 1150 × 900
Габариты подвижной каретки в упаковке, мм	3270 × 270 × 440
Вес нетто, кг	940
Вес брутто, кг	1024
Объём, м³	2,6
