Форматно-раскроечный станок W6 (длина каретки 3200 мм)

Форматно-раскроечный станок W6 (длина каретки 3200 мм)
Вопросы (1)
Китай
В наличии на складе

Краткие характеристики

Артикул
W6
Тип каретки
Роликовая
Размеры каретки, мм
3200 × 410
Максимальная длина реза, мм
3200
Максимальная глубина пропила, мм
80
Максимальная глубина пропила при наклоне 45°, мм
55
Все характеристики

Модели серии

Все товары
W9 W10 W6D W9D W10D W6DS W9DS

Конструктив

Область применения:

Форматно-раскроечный станок W6 с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

В базовый комплект поставки входит комплект пил.

Схема обработки:

Конструктивные особенности

Роликовая каретка

Роликовая каретка

Усиленная алюминиевая роликовая каретка длиной 3200 мм шириной 375 мм со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен. Каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.
Станина станка

Станина станка

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
Усиленная конструкция форматного стола

Усиленная конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
Пильный узел

Пильный узел

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Включает в себя два режущих узла: основную пилу и подрезную пилу. Подрезная пила имеет попутное вращение относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Электроприводы

Электроприводы

Станок оснащен раздельными мощными приводами мощностью 5,5 кВт и 1,1 кВт на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок.
Наклон пильного узла 45 градусов

Наклон пильного узла 45 градусов

Позволяет осуществлять распил заготовки под углом.
Наружная регулировка подрезного устройства

Наружная регулировка подрезного устройства

Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

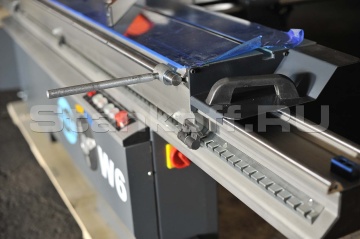

Линейка с откидными упорами и линзами

Линейка с откидными упорами и линзами

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
Механическая панель управления

Механическая панель управления

Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа. Пульт управления выполнен под наклоном к оператору для удобства управления.
Чугунный эксцентриковый прижим

Чугунный эксцентриковый прижим

Станок дополнительно оснащен надежным чугунным эксцентриковым прижимом для надежной фиксации заготовки.
Защитный кожух

Защитный кожух

Кожух защиты пилы входит в комплект.
Комплектующие

Комплектующие

Комплектующие надежно спрятаны в отсек в станине станка.
Упаковка

Упаковка

Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.

Характеристики

Тип каретки Роликовая
Размеры каретки, мм 3200 × 410
Максимальная длина реза, мм 3200
Максимальная глубина пропила, мм 80
Максимальная глубина пропила при наклоне 45°, мм 55
Максимальная длина заготовки, мм 3200
Максимальная высота реза, мм 80
Максимальная ширина заготовки, мм 2800
Наклон пильного узла 0 - 45°
Размеры рабочего стола, мм 1130 × 660
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Посадочный диаметр подрезной пилы, мм 20
Скорость вращения основной пилы, об/мин 4000; 6000
Скорость вращения подрезной пилы, об/мин 8000
Диаметр патрубков аспирации, мм 75
Диаметр патрубков аспирации (нижний), мм 100
Диаметр патрубков аспирации (верхний), мм 85
Количество патрубков аспирации, шт 2
Мощность электродвигателя основной пилы, кВт 5,5
Мощность электродвигателя подрезной пилы, кВт 1,1
Общая установленная мощность, кВт 6,6
Габариты, мм 3250 × 3150 × 1400
Габариты станка в упаковке, мм 2200 × 1200 × 1100
Габариты подвижной каретки в упаковке, мм 3400 × 460 × 400
Вес нетто, кг 720
Вес брутто, кг 760
Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Задать вопрос

Можно ли одному оператору работать с листами 2800 мм?

Антон 05 мая
У нас сейчас один оператор в цехе. Реально ли одному справиться с листами 2800 мм или нужен второй человек?
0 0
