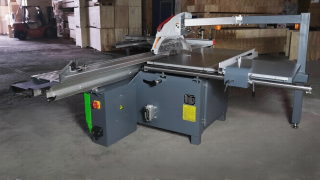

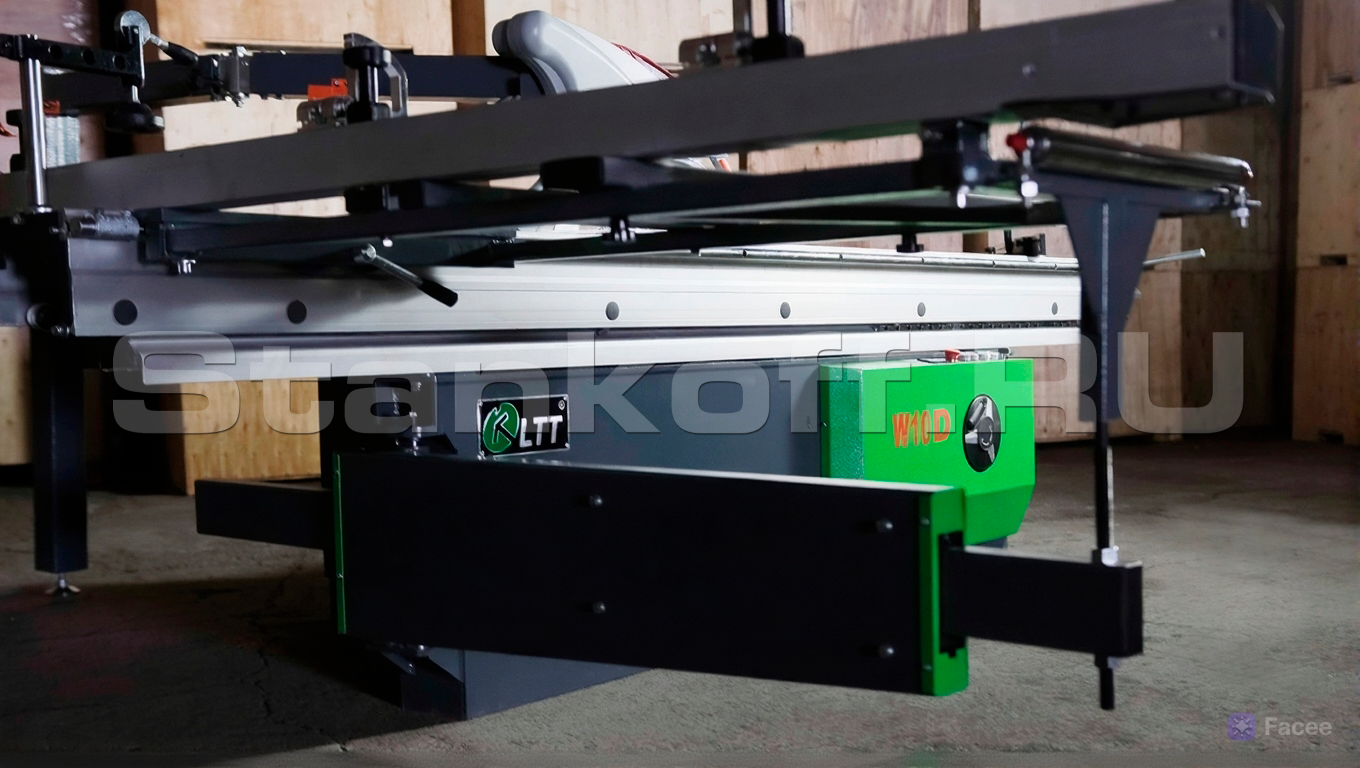

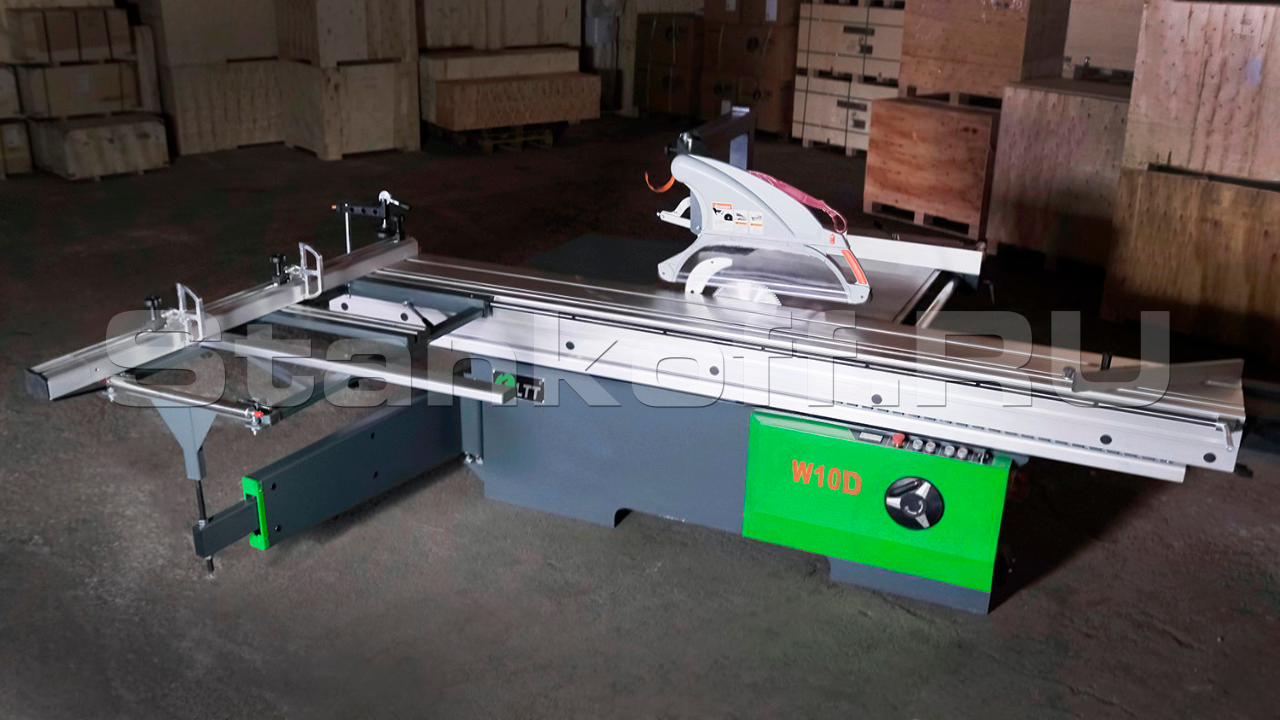

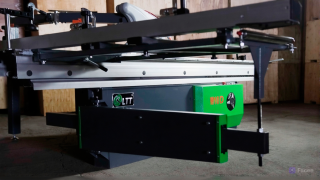

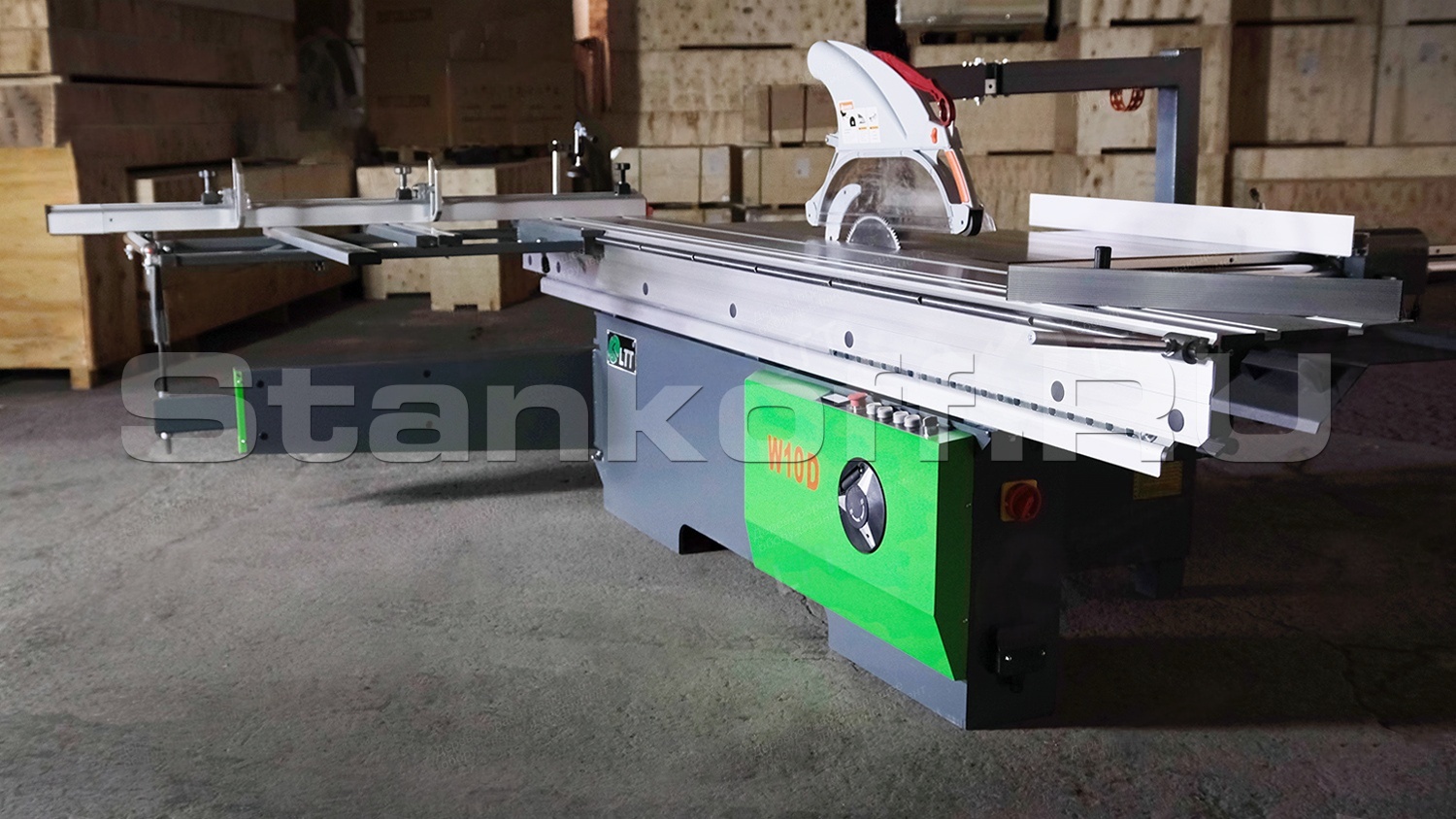

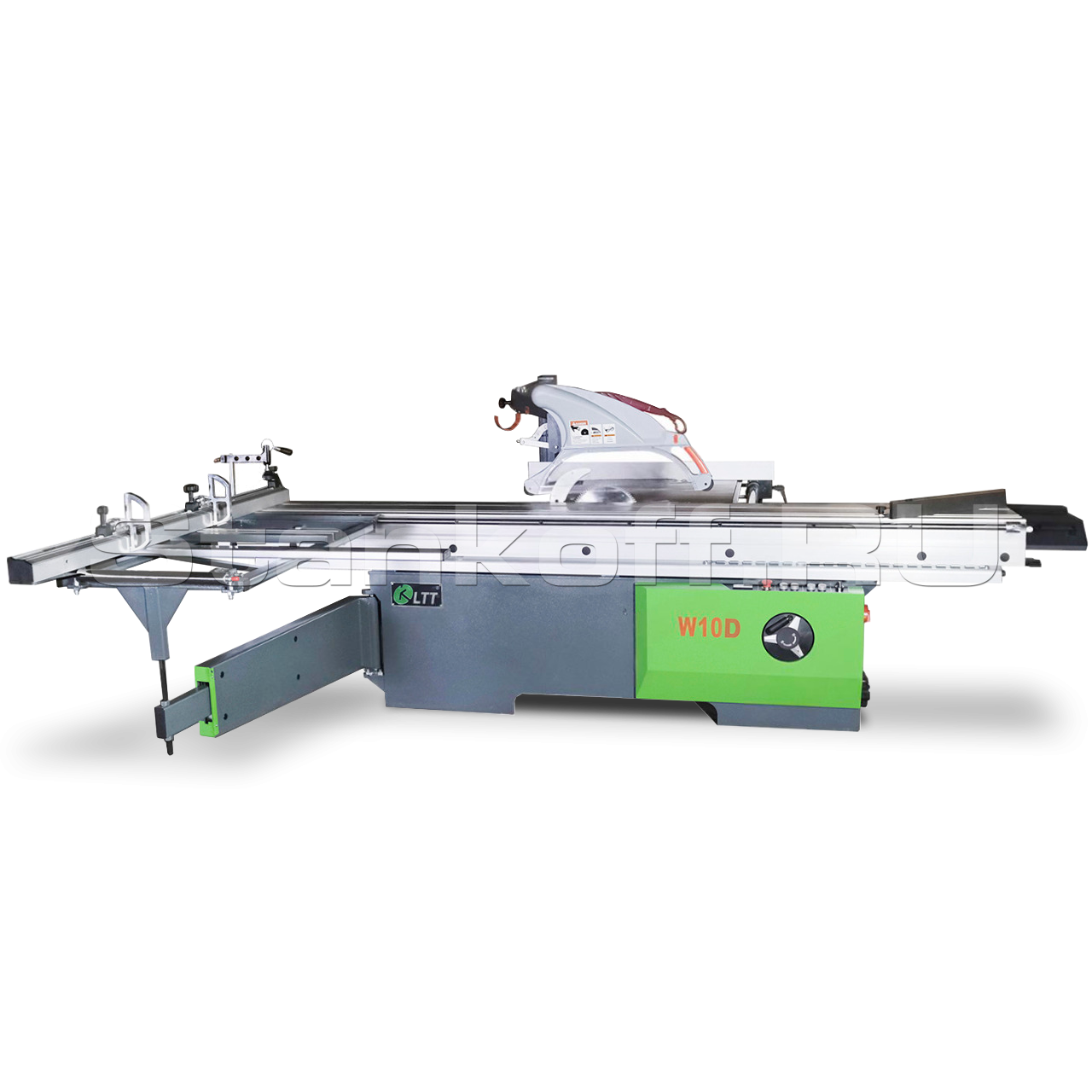

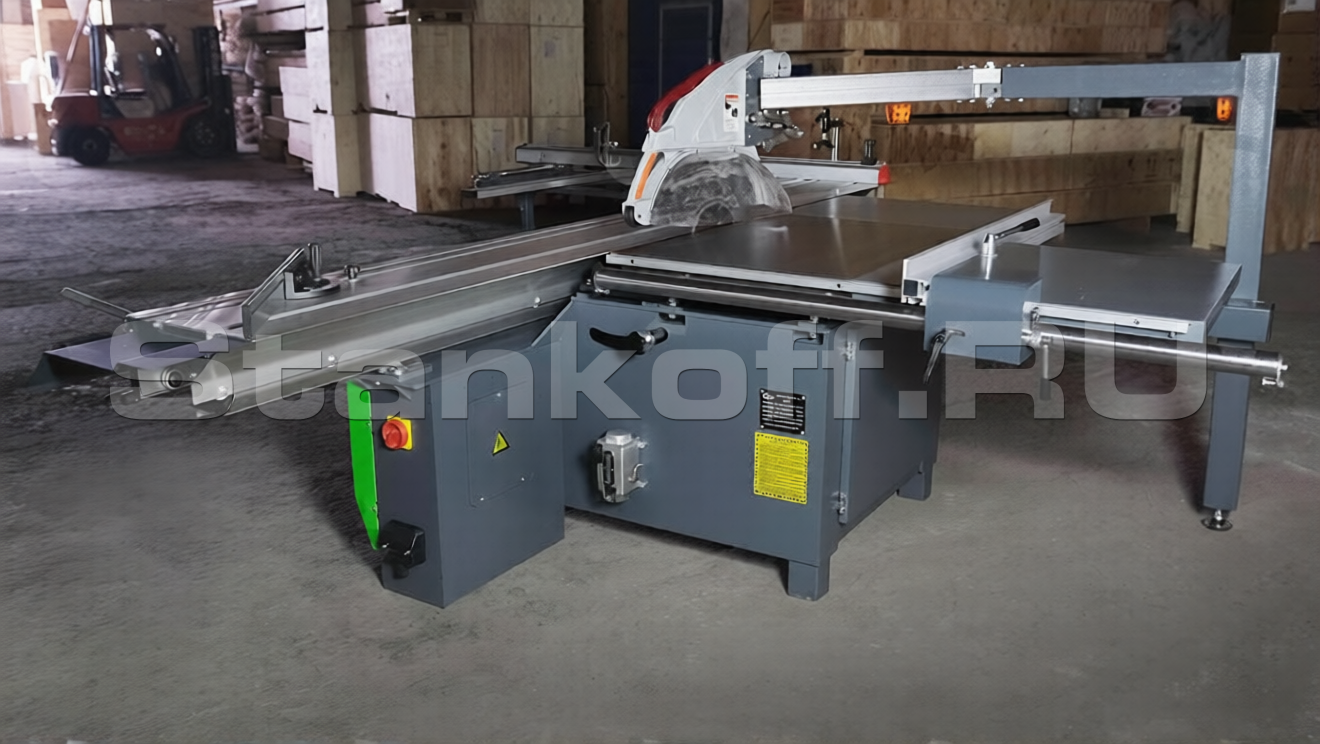

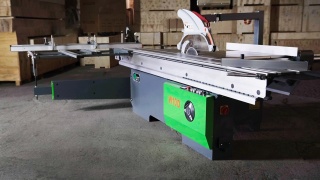

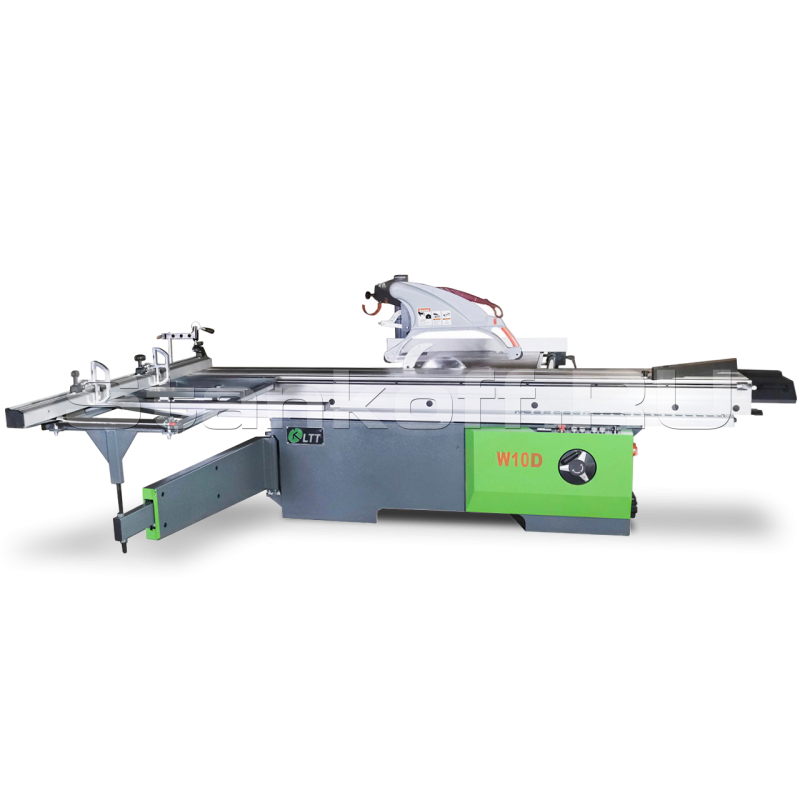

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы W10D

Name: Форматно-раскроечный станок с роликовой кареткой и наклоном пилы W10D
Price: 449000 RUB
Availability: InStock
Rating: 5 (1 reviews)

/ 7

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: W10D
Размеры каретки, мм: 3200 × 400
Максимальная длина реза, мм: 3200
Максимальная глубина пропила при наклоне 45°, мм: 55
Максимальная высота реза, мм: 95
Размеры рабочего стола, мм: 900 × 660

Все характеристики

Модели серии

Все товары

W6D

W6DS

W9D

W9DS

W10

455 000 ₽

449 000 ₽ обновлено 11 сентября

В наличии на складе

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Никитин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

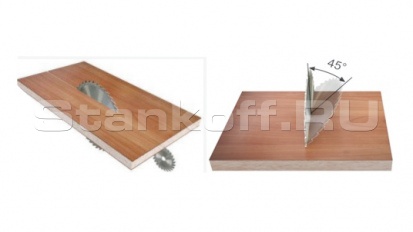

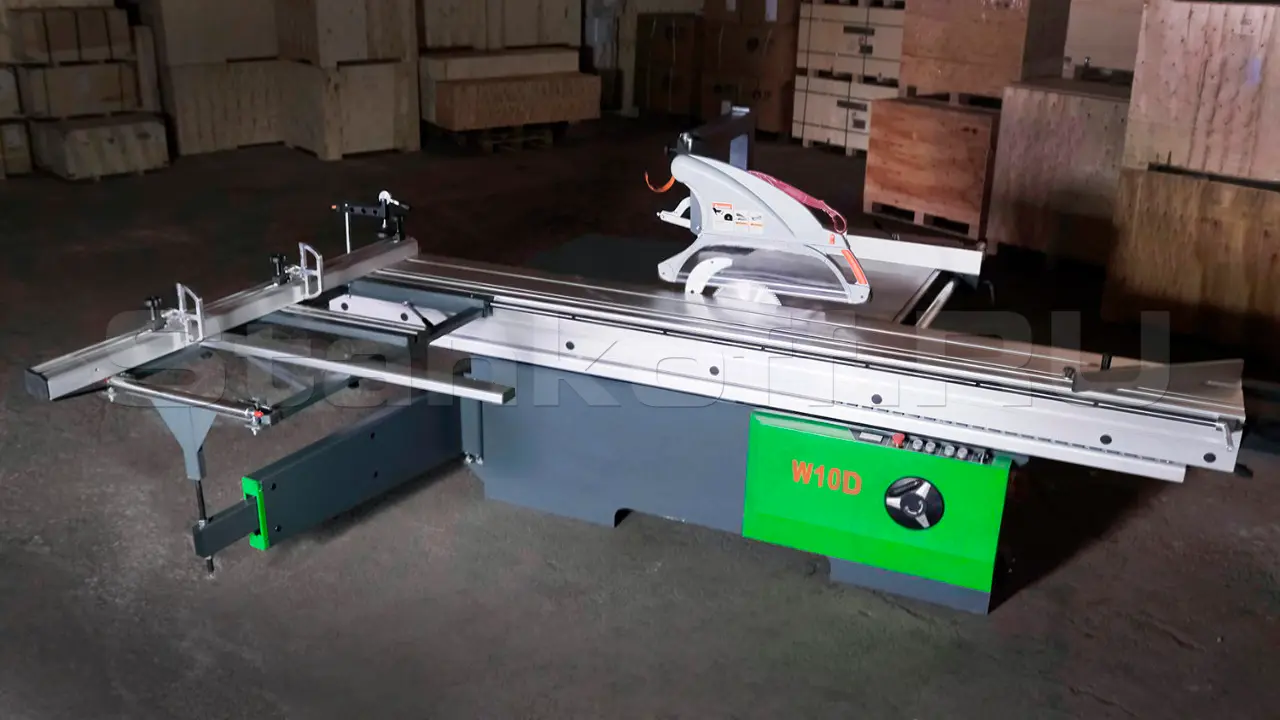

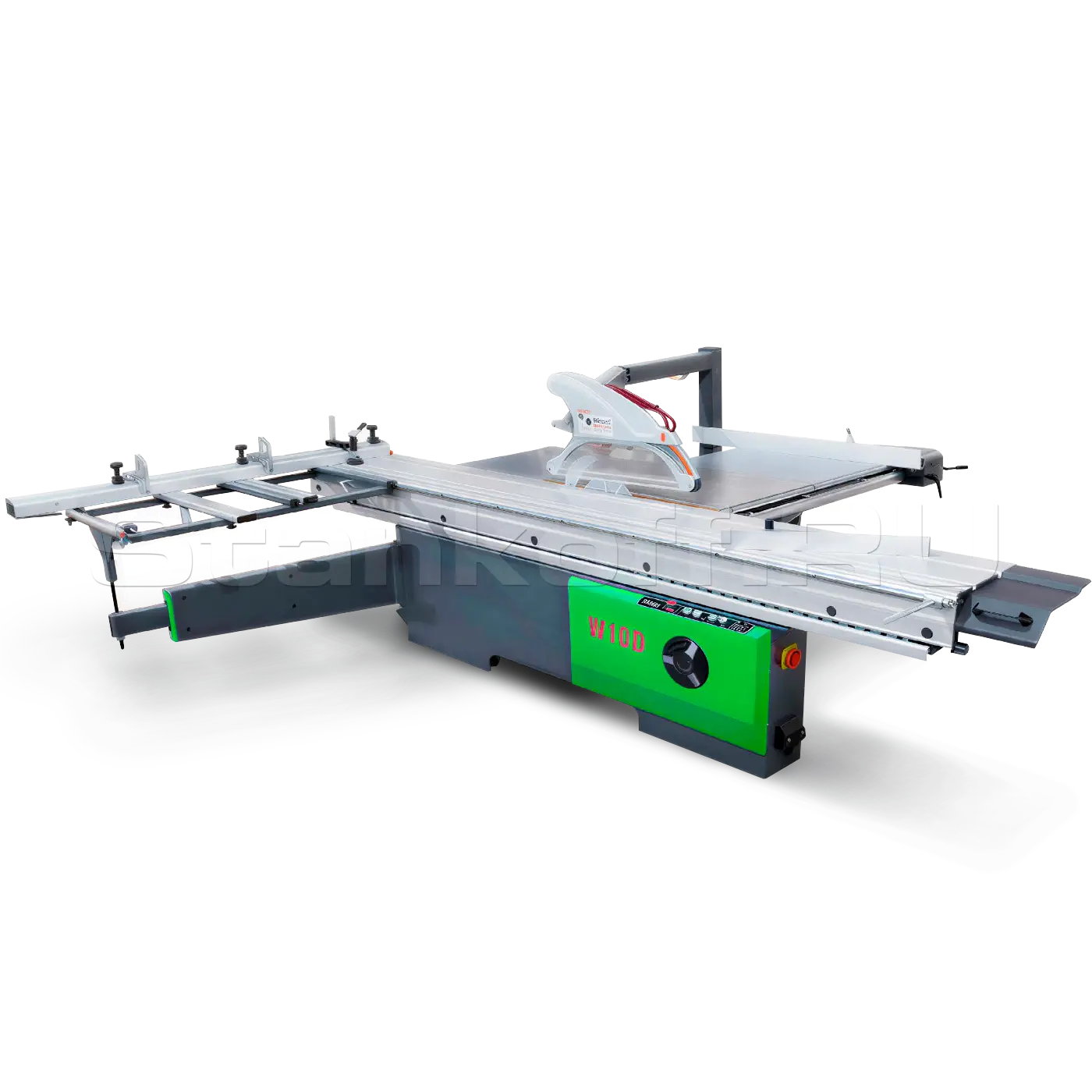

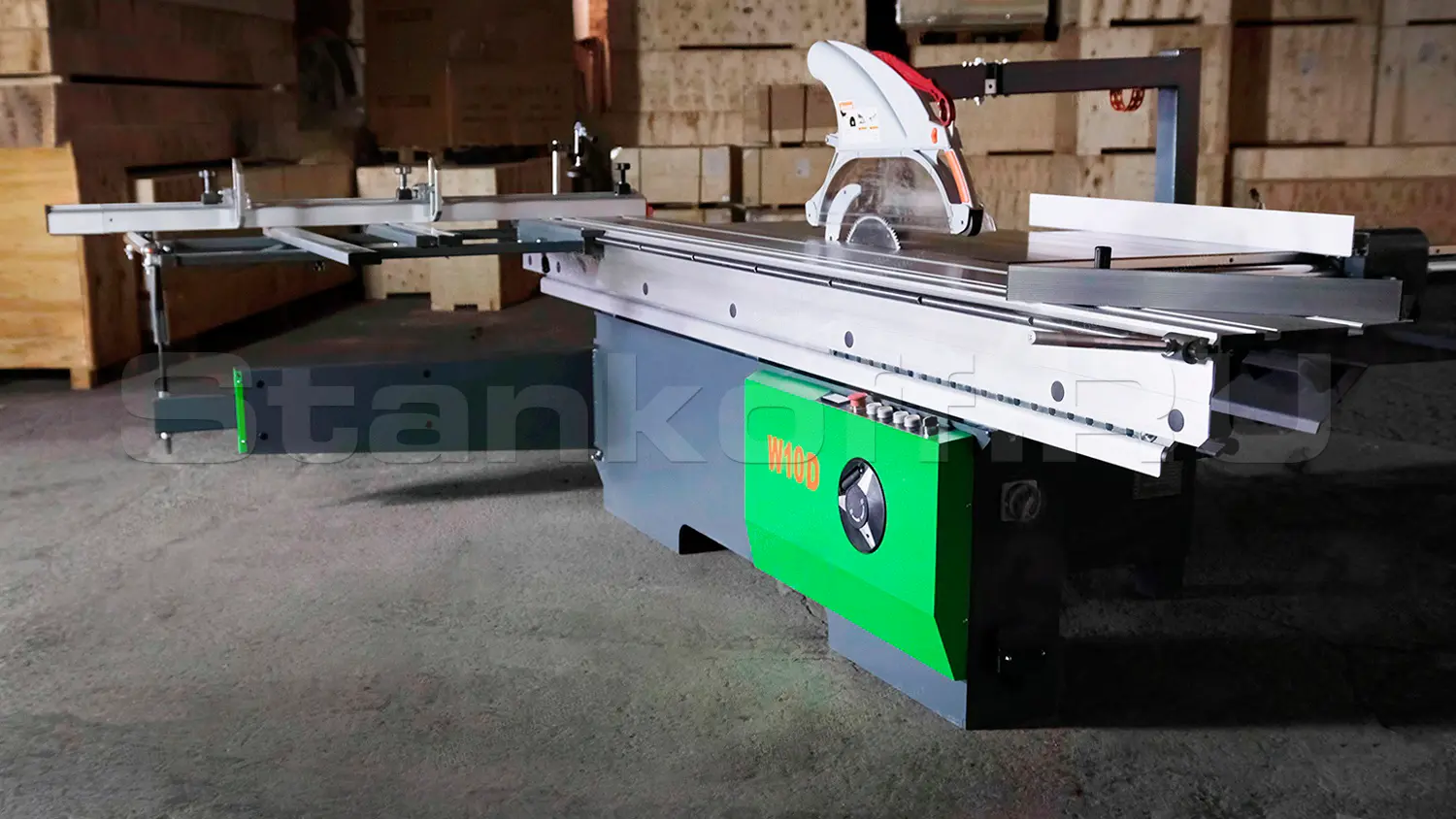

Форматно-раскроечный станок W10D с наклонной пилой и подвижной кареткой на роликовых направляющих предназначен для точного штучного и пакетного раскроя плитных материалов, включая ламинированные панели. Станок рассчитан на интенсивную эксплуатацию, отличается прочной конструкцией и стабильной работой узлов, благодаря чему подходит для серийного и массового производства корпусной мебели и столярных изделий.

Конструктивные особенности

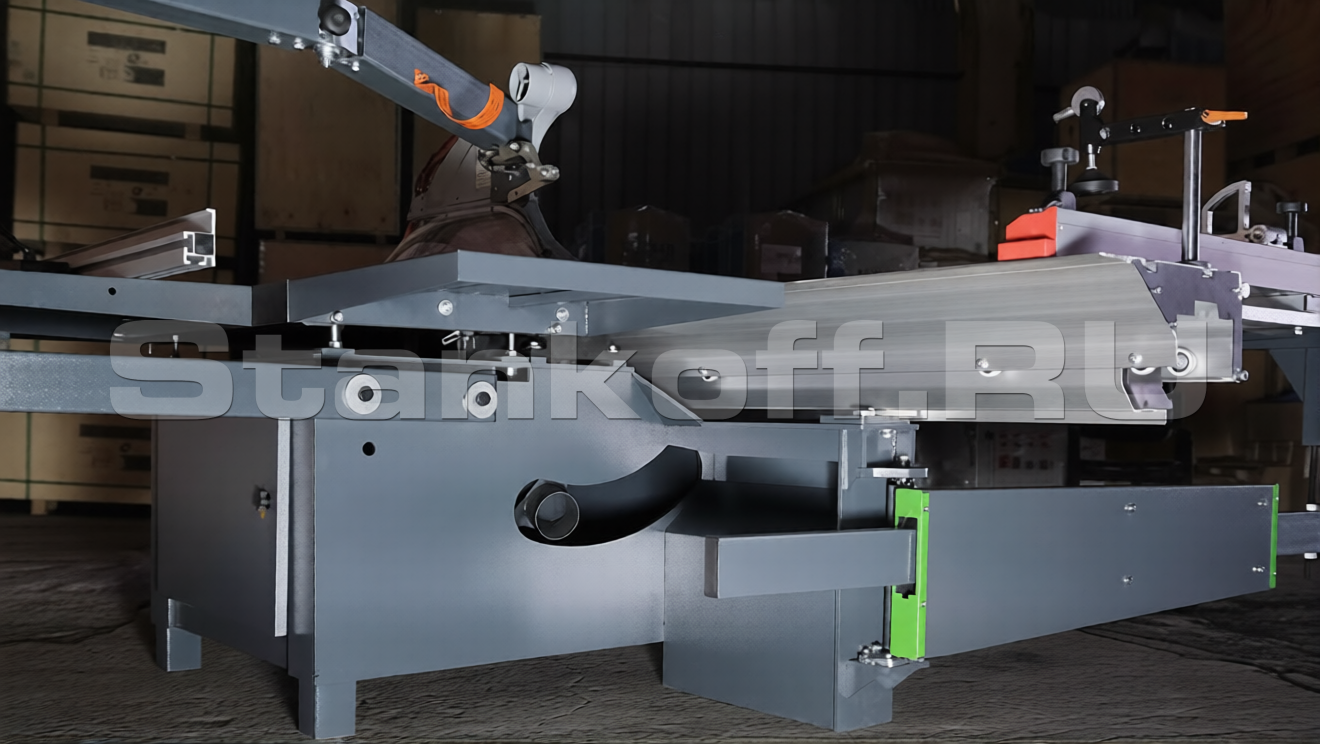

Станина

Сварная жесткая станина из листовой стали 10 мм.

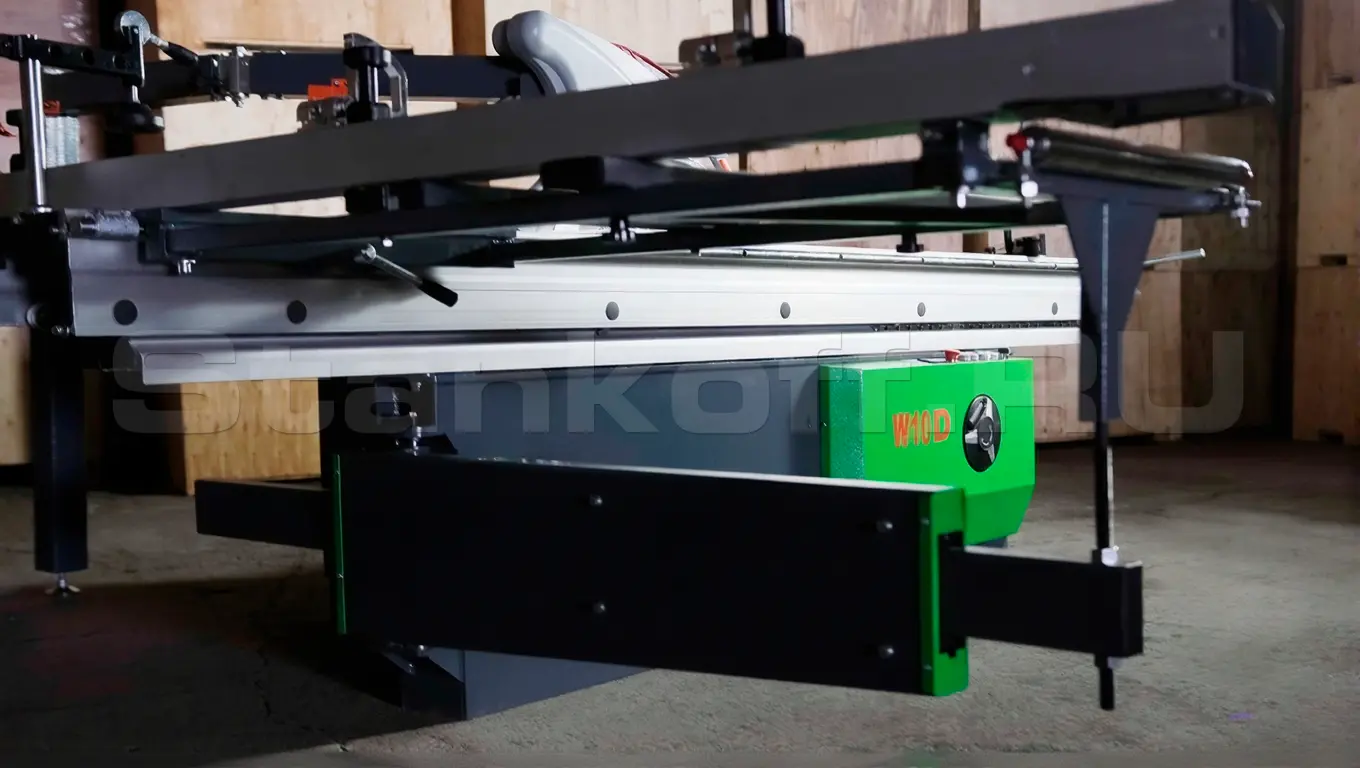

Каретка

Усиленная роликовая каретка со стальными цилиндрическими направляющими обеспечивает плавное перемещение заготовки, высокую точность позиционирования и качественный чистый распил.

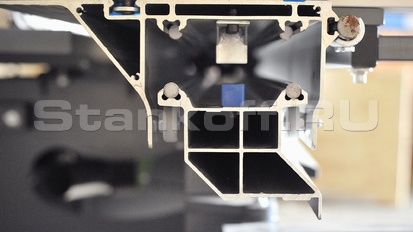

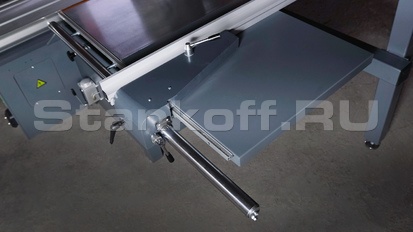

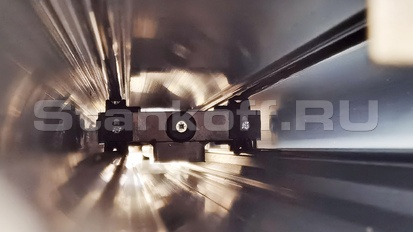

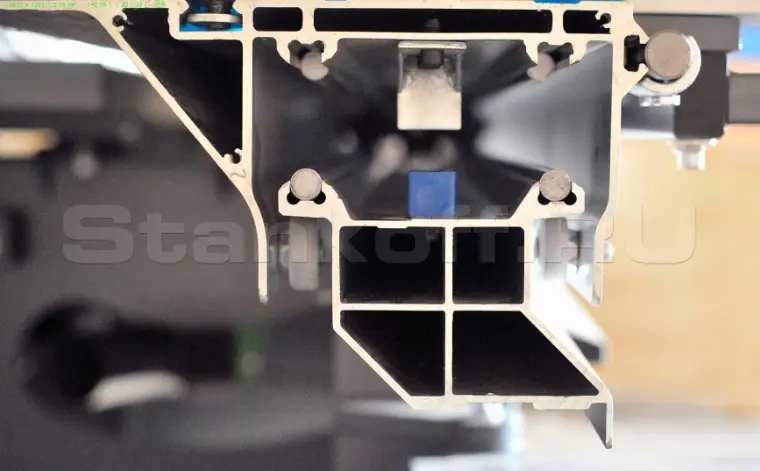

Роликовая каретка

Роликовая каретка с цилиндрическими направляющими работает по принципу вагонной тележки, обеспечивая точный и качественный распил при высокой износостойкости. Вертикальное расположение направляющих и 8 точек контакта способствуют легкому ходу, равномерному распределению нагрузки и стабильной работе, а сама каретка не требует сложного обслуживания и легко очищается сжатым воздухом.

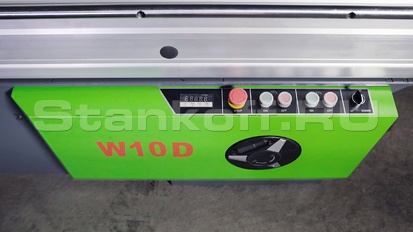

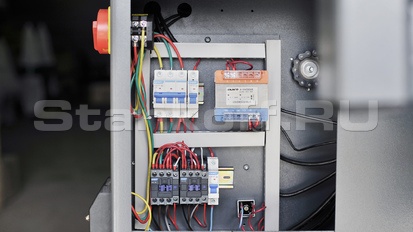

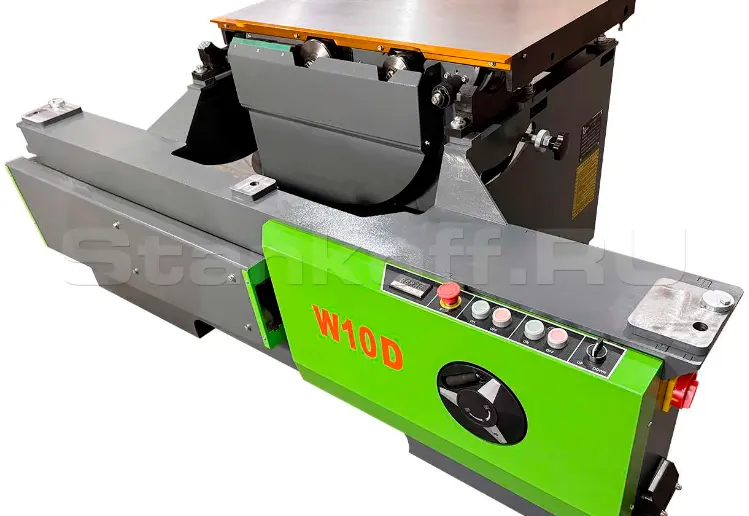

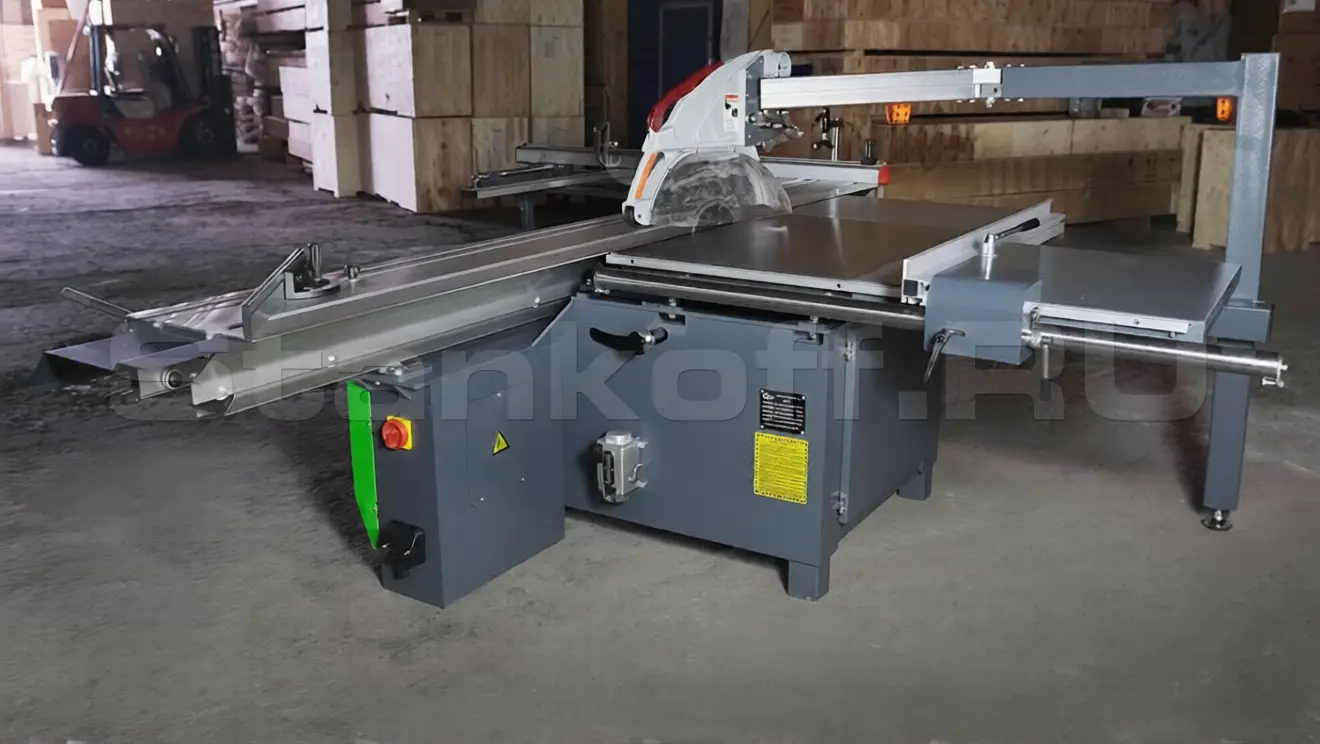

Пульт управления

Пульт управления расположен под углом для удобного доступа оператора и контроля рабочих параметров. На панели размещены электронный индикатор угла наклона пильного узла, кнопка аварийной остановки, элементы запуска и остановки основной и подрезной пилы, а также управление электроподъёмом и опусканием основной пилы. Наклон пильного узла до 45° выполняется с помощью маховика.

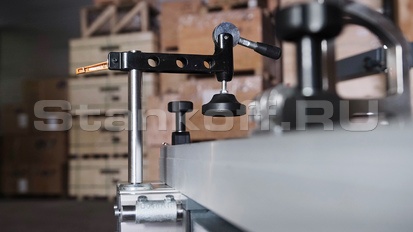

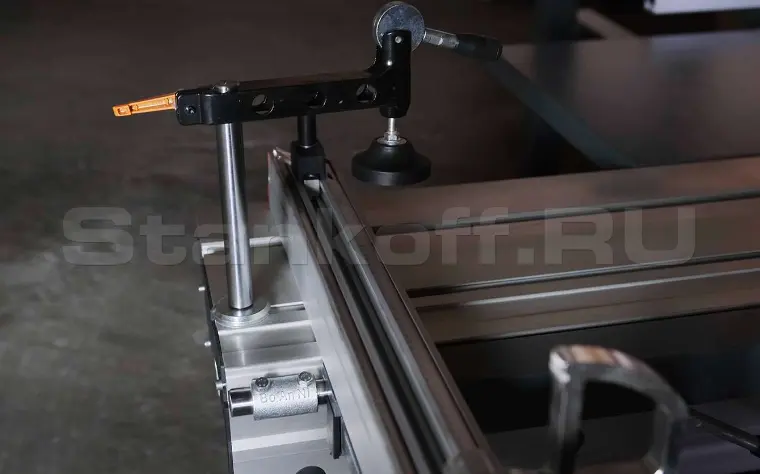

Эксцентриковый прижим

Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

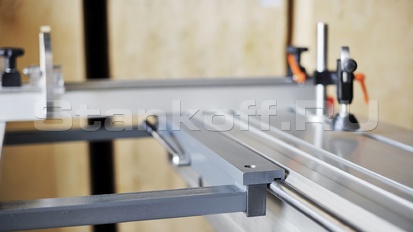

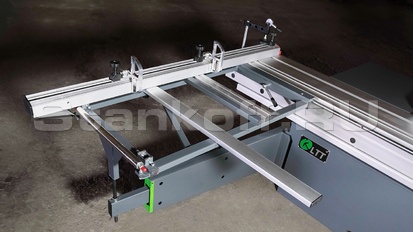

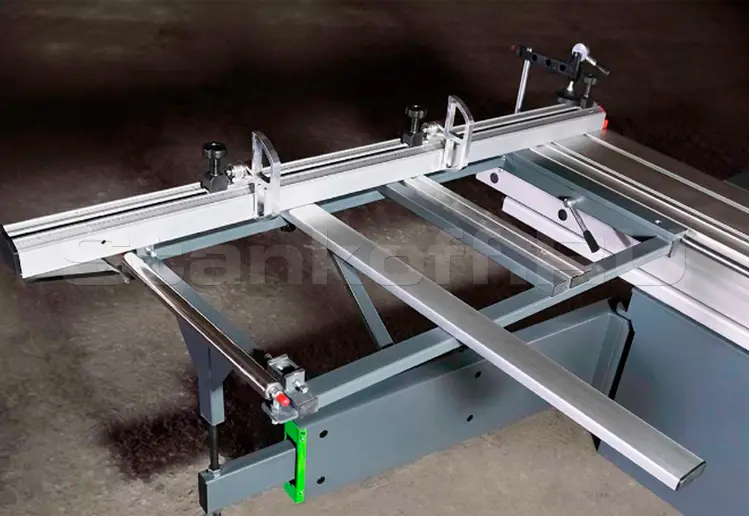

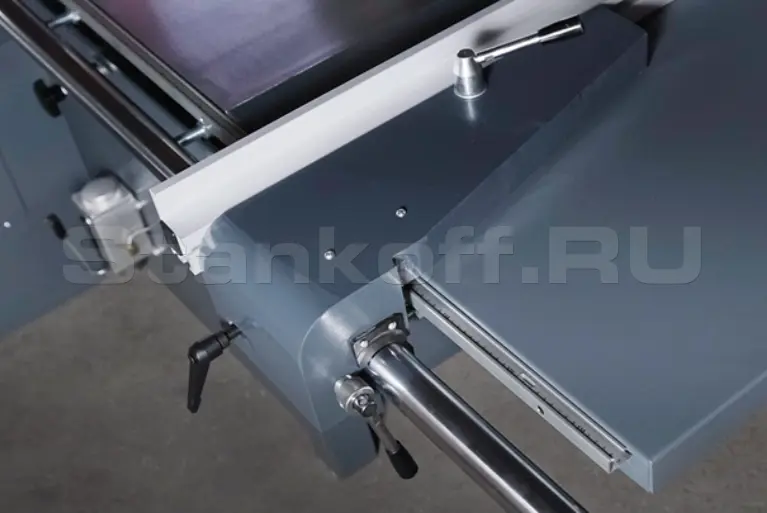

Упорная линейка

Упорная линейка жестко крепится к расширительному столу в двух точках и устанавливается под углом 90° к линии пропила. Такая конструкция обеспечивает стабильное позиционирование заготовки, сохраняет точность прямого угла и не требует повторной регулировки после первоначальной настройки.

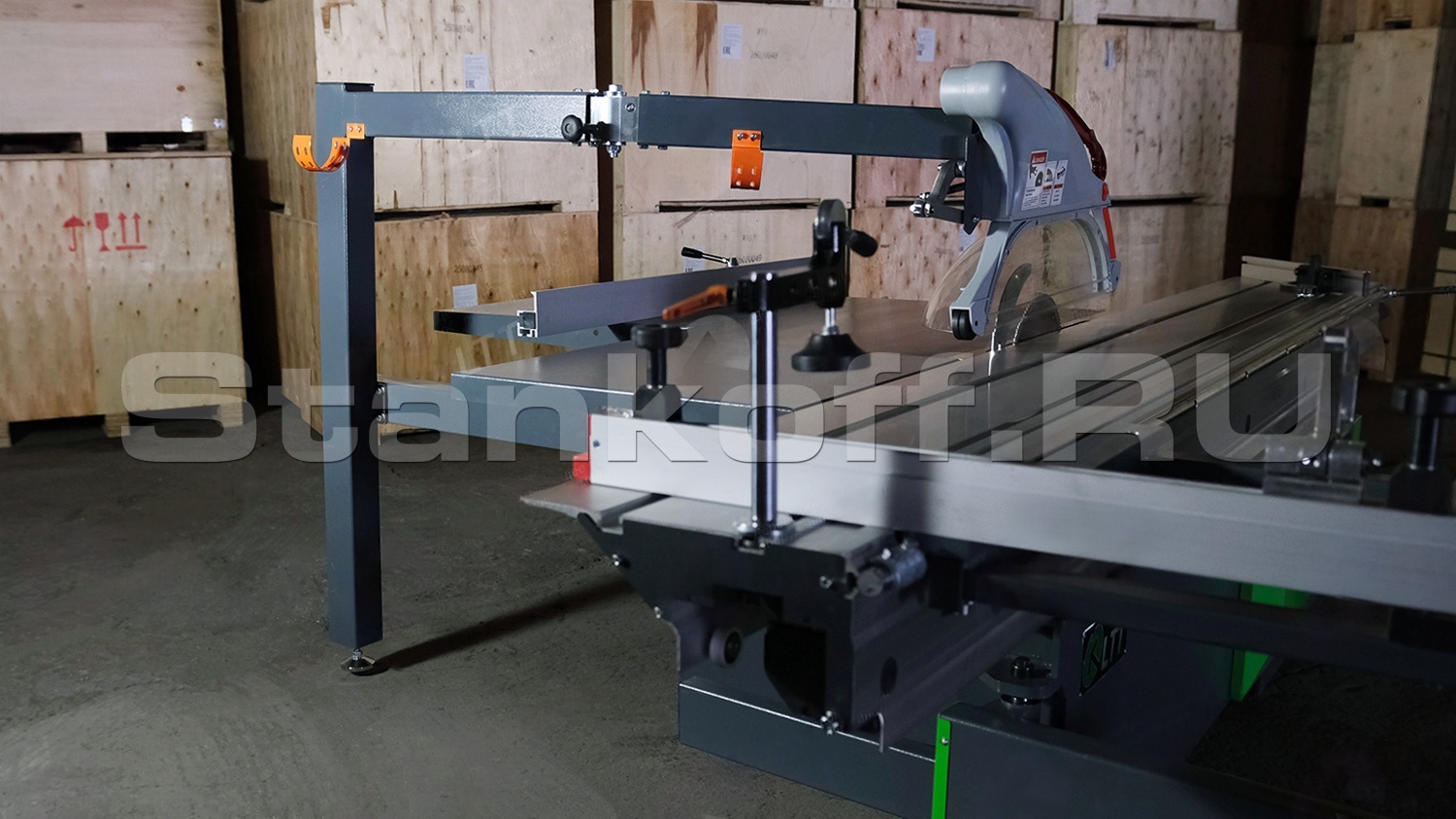

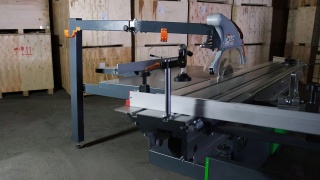

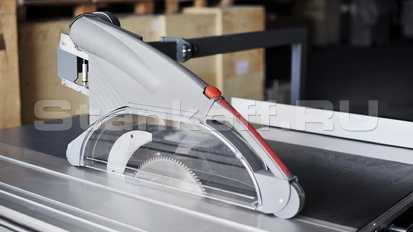

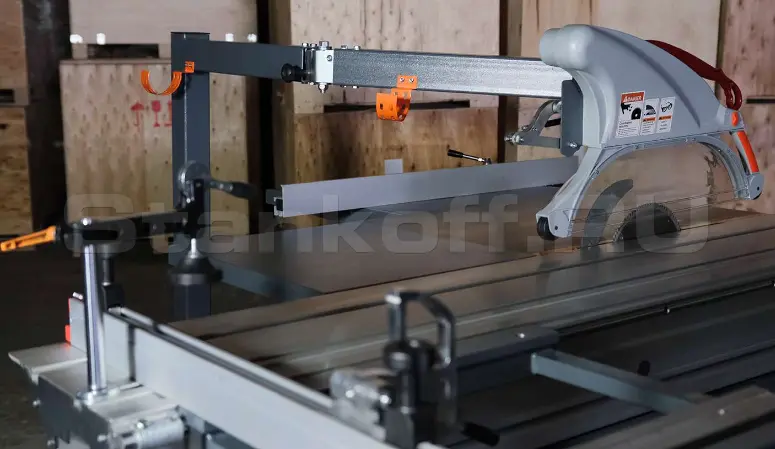

Защитный кожух

Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Поворотная штанга крепления защиты пилы с фиксатором рабочего положения.

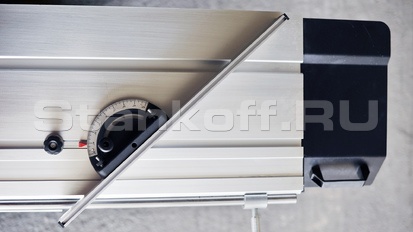

Упор для угловых резов

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

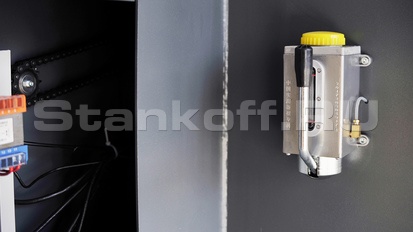

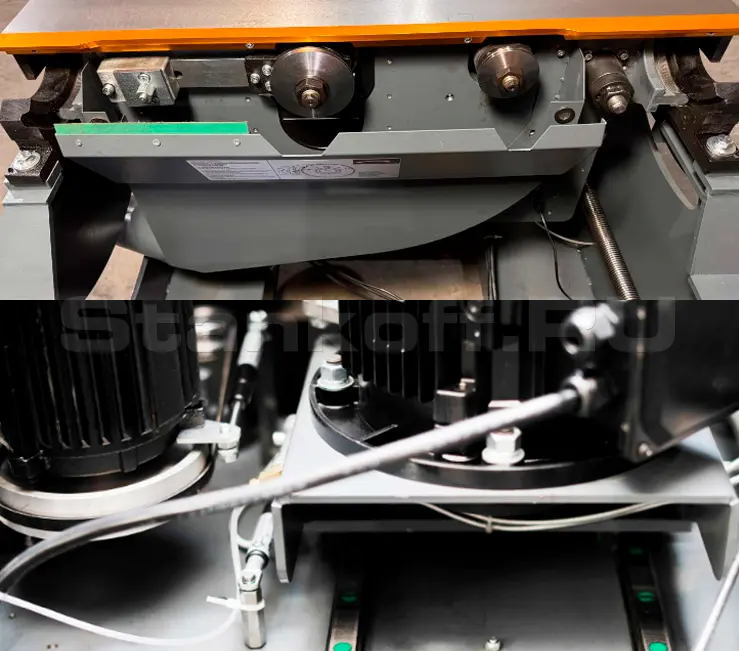

Система смазки

Для повышения ресурса станка направляющие механизма подъема и опускания пильных агрегатов оснащены системой смазки. Такое решение упрощает обслуживание и позволяет выполнять его без длительной остановки оборудования и частичной разборки.

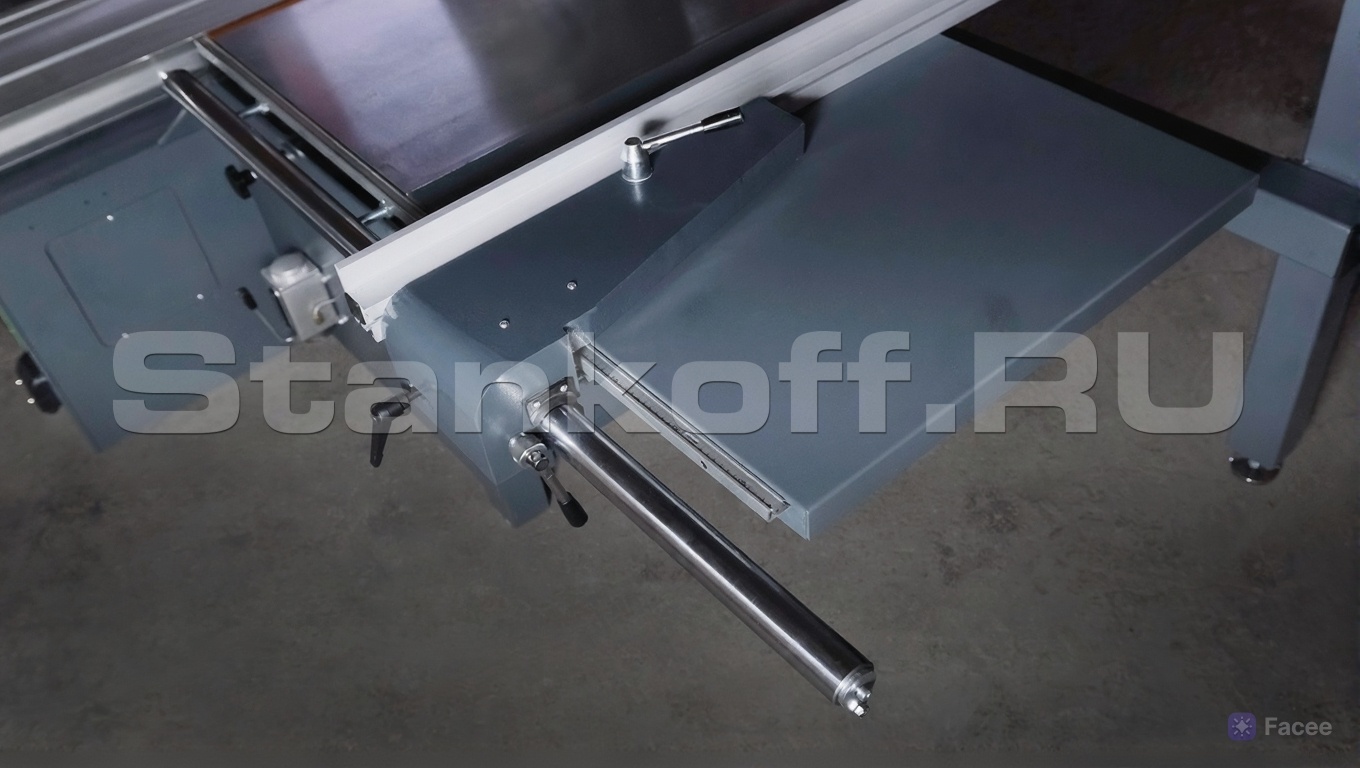

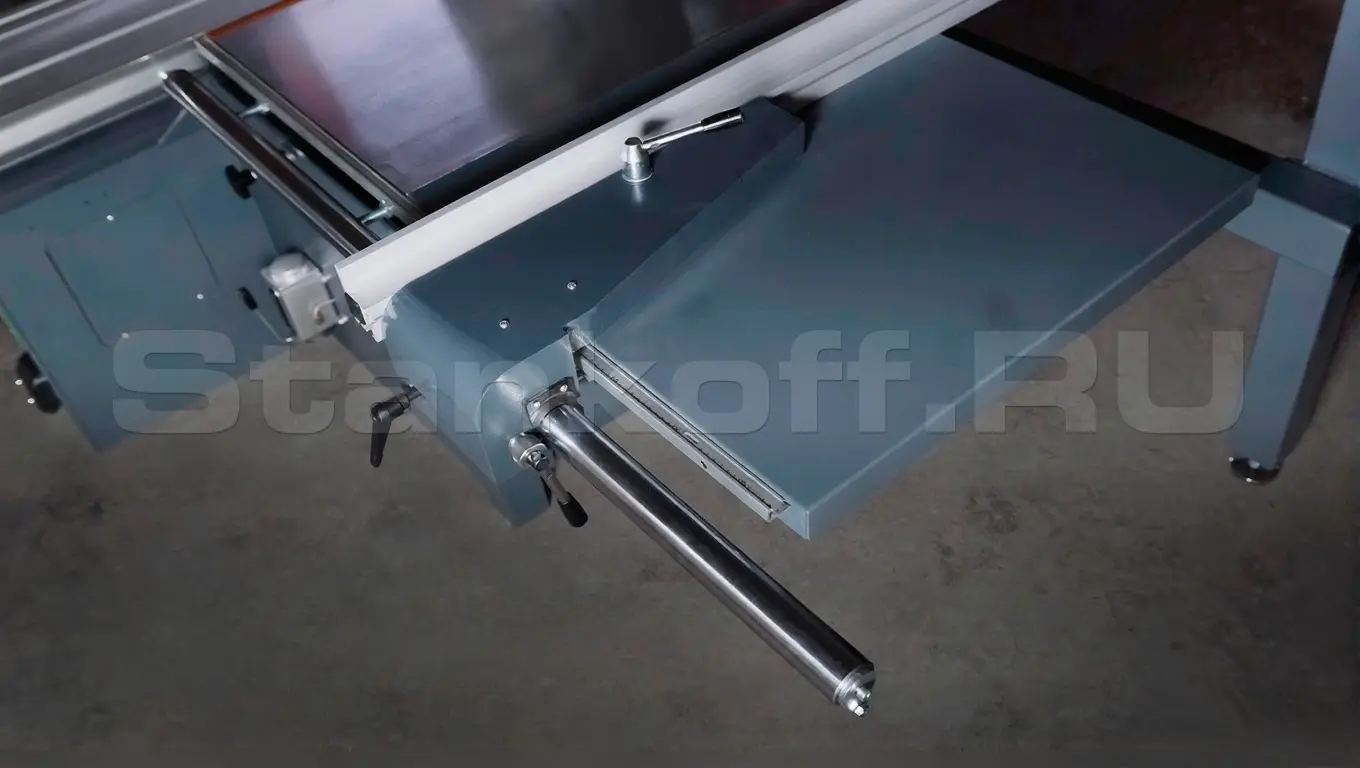

Суппорт

Позволяет точно и удобно выставить нужны размер.

Характеристики

Размеры каретки, мм	3200 × 400
Максимальная длина реза, мм	3200
Максимальная глубина пропила при наклоне 45°, мм	55
Максимальная высота реза, мм	95
Размеры рабочего стола, мм	900 × 660
Макс. угол наклона пилы, °	45
Диаметр основной пилы, мм	300x30
Диаметр подрезной пилы, мм	120x20
Скорость вращения основной пилы, об/мин	4000; 5000
Скорость вращения подрезной пилы, об/мин	8000

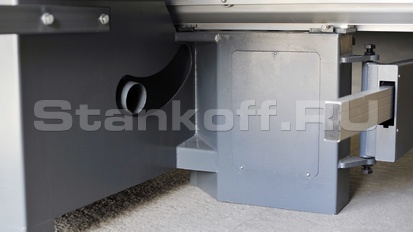

Диаметр патрубков аспирации (нижний), мм	100
Диаметр патрубков аспирации (верхний), мм	90

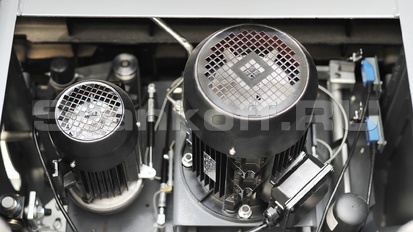

Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Общая установленная мощность, кВт	6,6
Габаритные размеры станка, мм	3390 × 3390 × 1600
Габариты подвижной каретки в упаковке, мм	3270 × 270 × 440
Габариты станины в упаковке, мм	2120 × 1150 × 900
Вес нетто, кг	940
Вес брутто, кг	1024
Объём, м³	2,6
