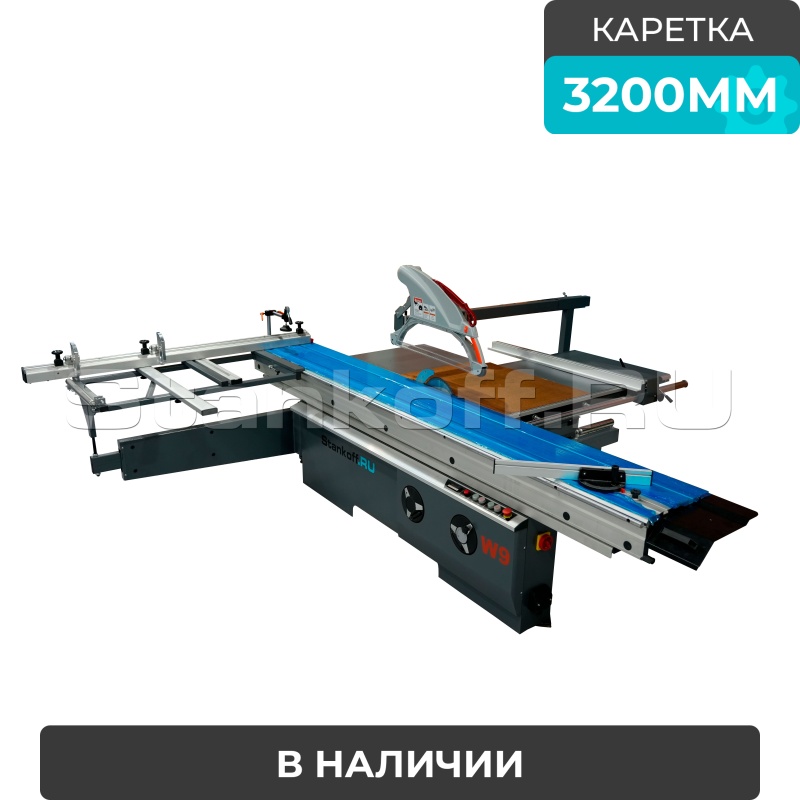

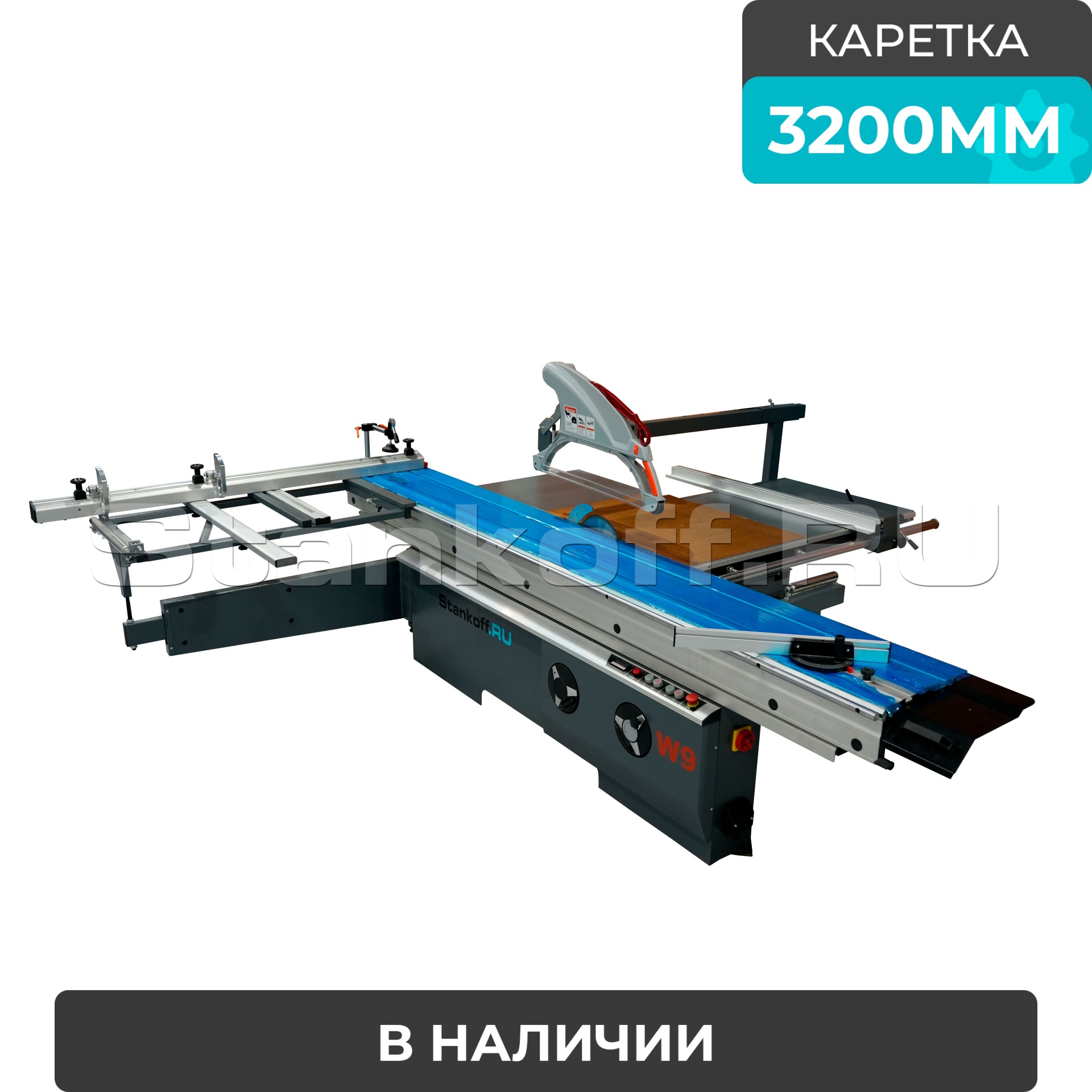

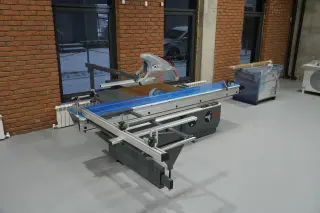

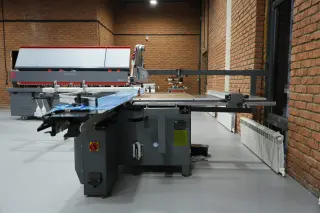

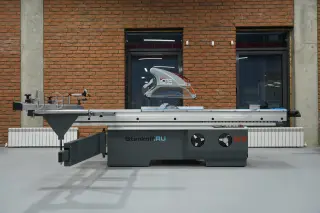

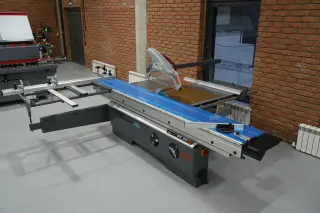

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы W9

В наличии на складе
Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с W9

Сопутствующие товары

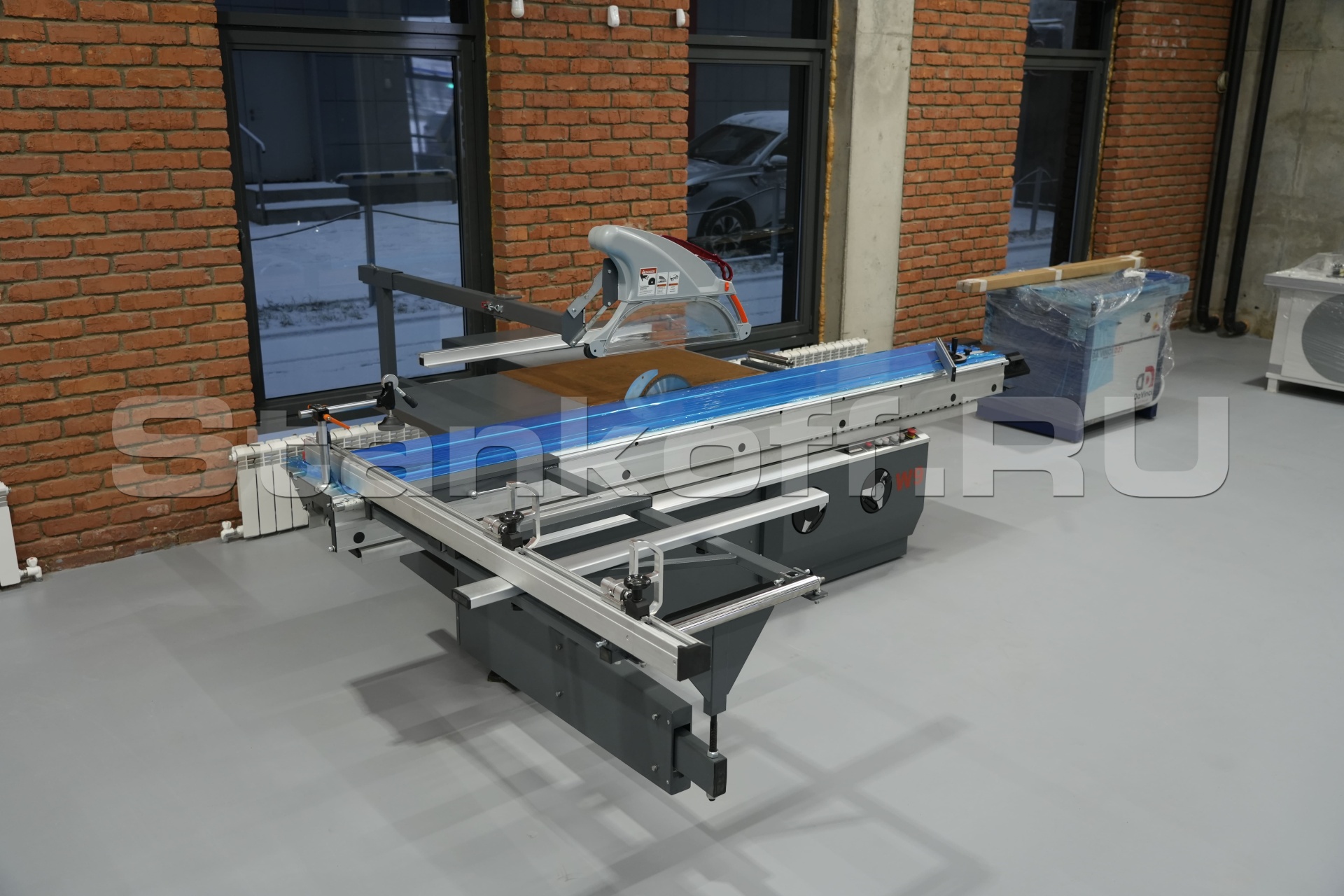

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Схема обработки

Особенности конструкции


Жёсткая станина

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

Усиленная конструкция каретки

Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм обеспечивает высочайшую точность и качество распиловки. Алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

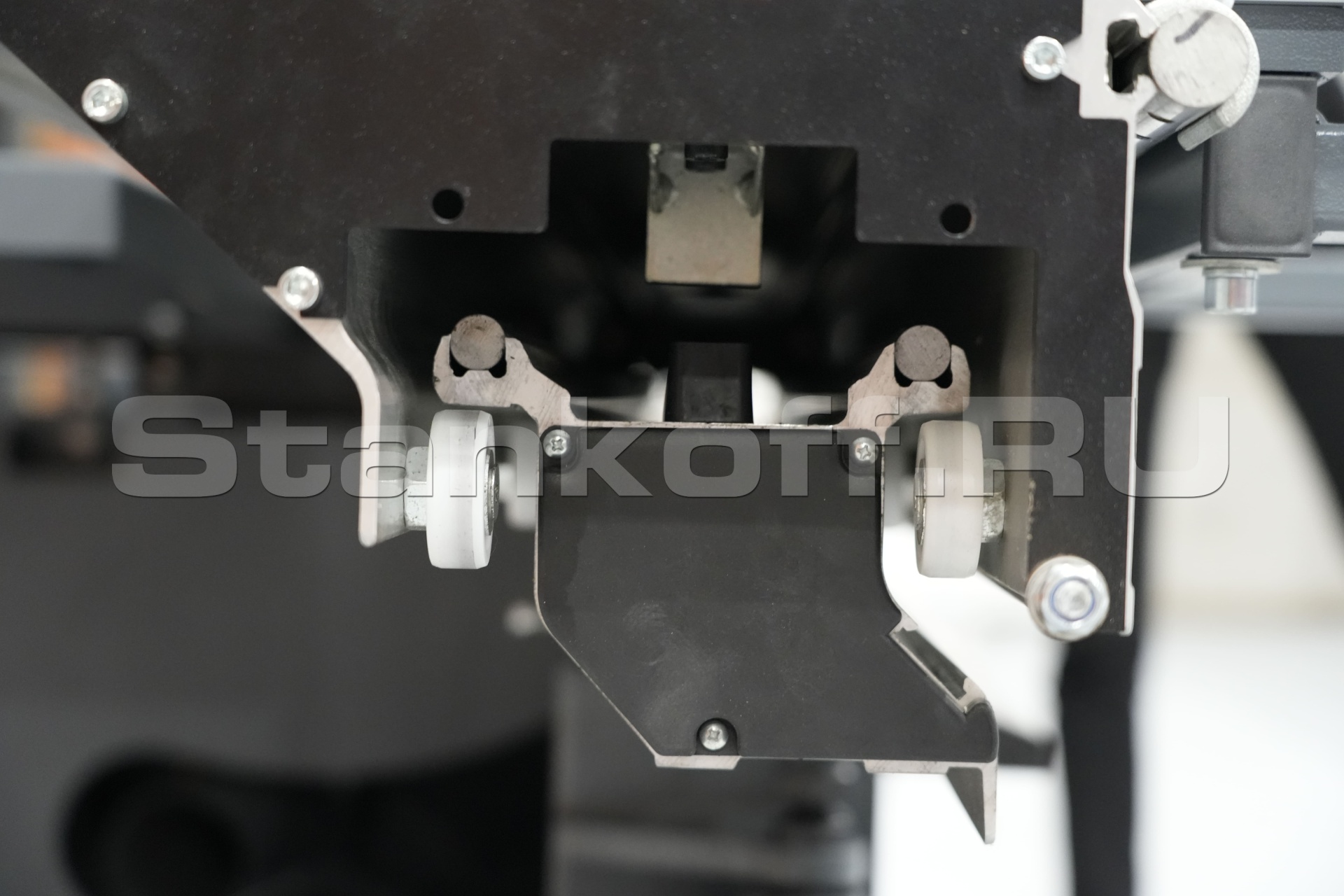

Роликовая каретка

Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Вертикальное расположение направляющих друг над другом и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с силой тяжести. Каретка не требует никакого специального обслуживания и легко продувается сжатым воздухом.

Поперечный упор

Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла.

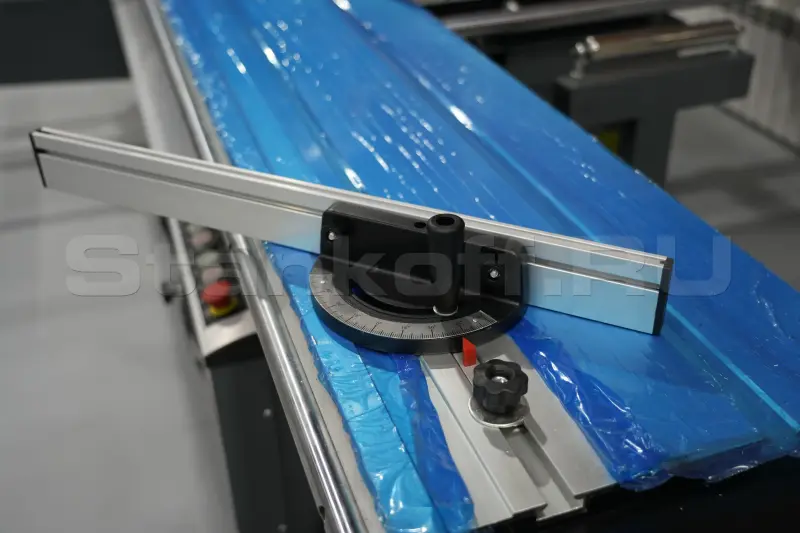

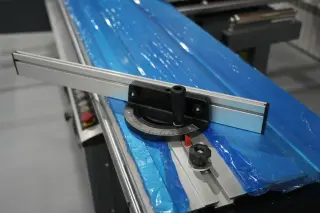

Упор для угловых резов

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

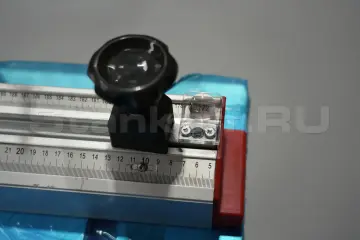

Точная настройка параллельного упора

Нониус микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер.

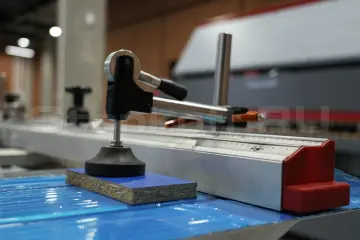

Эксцентриковый прижим

В базовую комплектацию входит чугунный эксцентриковый прижим для надёжной фиксации заготовки.

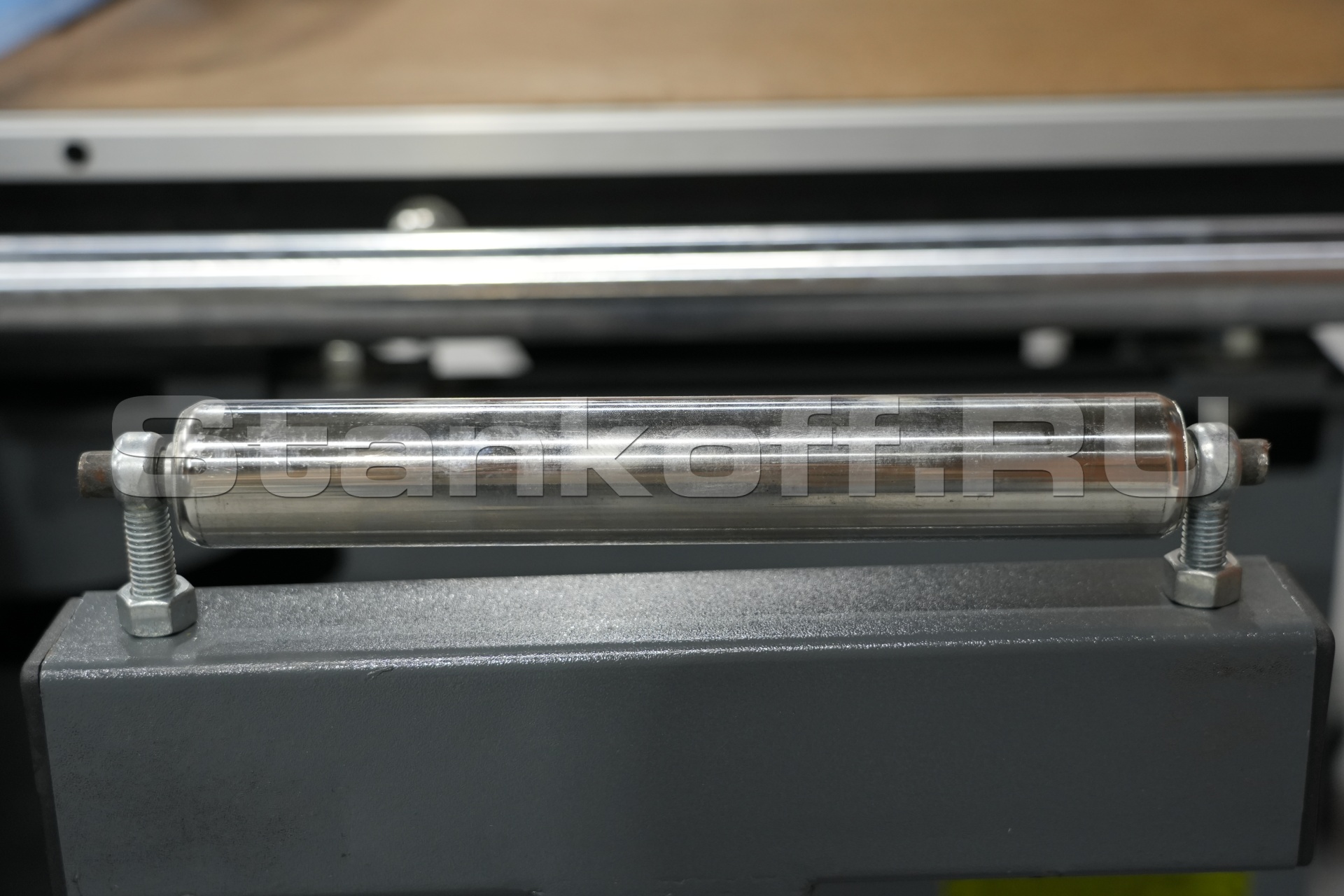

Увеличение опорного стола

Для удобства работы с габаритными заготовками станок оснащен дополнительным опорным роликом.

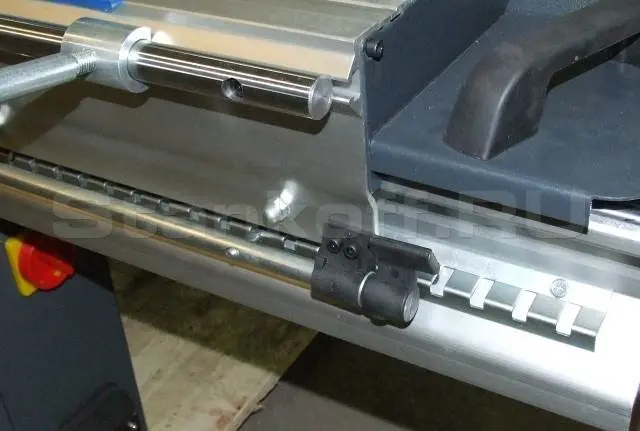

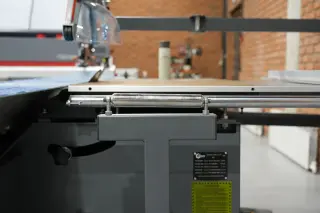

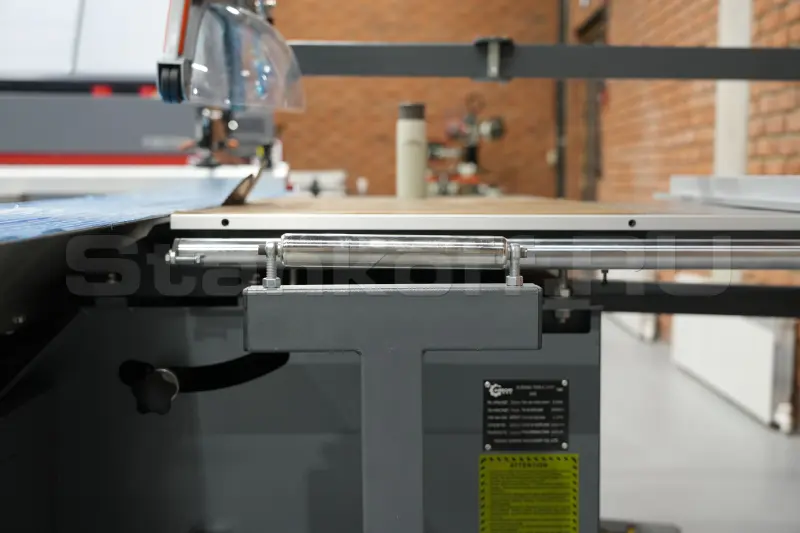

Крепление поддерживающего стола

Поддерживающий стол крепится на цилиндрической направляющей.

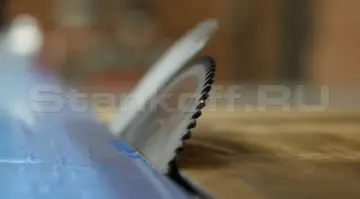

Пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Узел жестко смонтирован со станиной станка. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов. Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

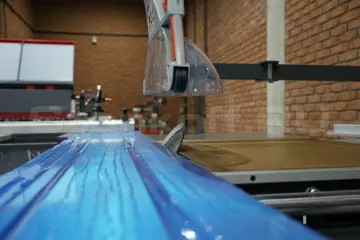

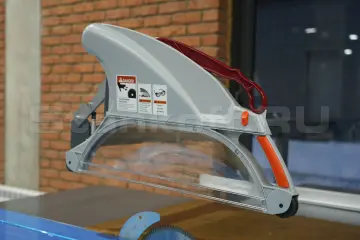

Защитный кожух

Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. Поворотная штанга крепления защиты пилы с фиксатором рабочего положения.

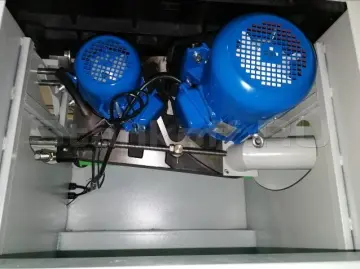

Электроприводы

Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок.

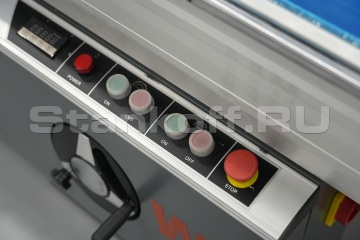

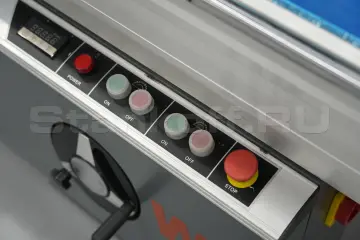

Панель управления

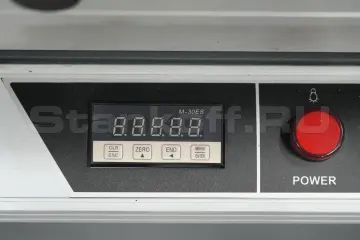

Для удобства работы оператора панель расположена под углом. На панели расположены: электронный индикатор угла наклона пильного узла, кнопка экстренного отключения станка, кнопки запуска и остановки основной и подрезной пилы, электроподъём и опускание основной пилы. Наклон пильного узла 45 градусов осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.

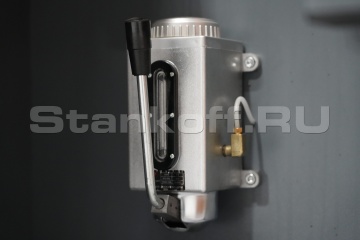

Система смазки

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов. Система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке.

Комплектующие

Комплектующие надежно спрятаны в отсек в станине станка.

Набор инструментов

Станок комплектуется ящиком с инструментом.


Страна изготовления: Китай

Тип каретки Роликовая
Длина каретки, мм 3200
Ширина каретки, мм 410
Максимальная глубина пропила, мм 95
Максимальная глубина пропила при наклоне 45° , мм 55
Максимальная длина заготовки, мм 3170
Наклон пильного узла 0 - 45°
Длина рабочего стола, мм 900
Ширина рабочего стола, мм 650
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Посадочный диаметр подрезной пилы, мм 20
Скорость вращения основной пилы, об/мин 4000; 6000
Скорость вращения подрезной пилы, об/мин 8000
Диаметр патрубков аспирации, мм 80; 100
Количество патрубков аспирации, шт 2
Мощность электродвигателя основной пилы, кВт 5,5
Мощность электродвигателя подрезной пилы, кВт 1,1
Общая установленная мощность, кВт 6,6
Длина станка, мм 3390
Ширина станка, мм 3390
Высота станка, мм 1300
Длина станка в упаковке, мм 2200
Ширина станка в упаковке, мм 1150
Высота станка в упаковке, мм 900
Длина подвижной каретки в упаковке, мм 3290
Ширина подвижной каретки в упаковке, мм 440
Высота подвижной каретки в упаковке, мм 240
Вес нетто, кг 900
