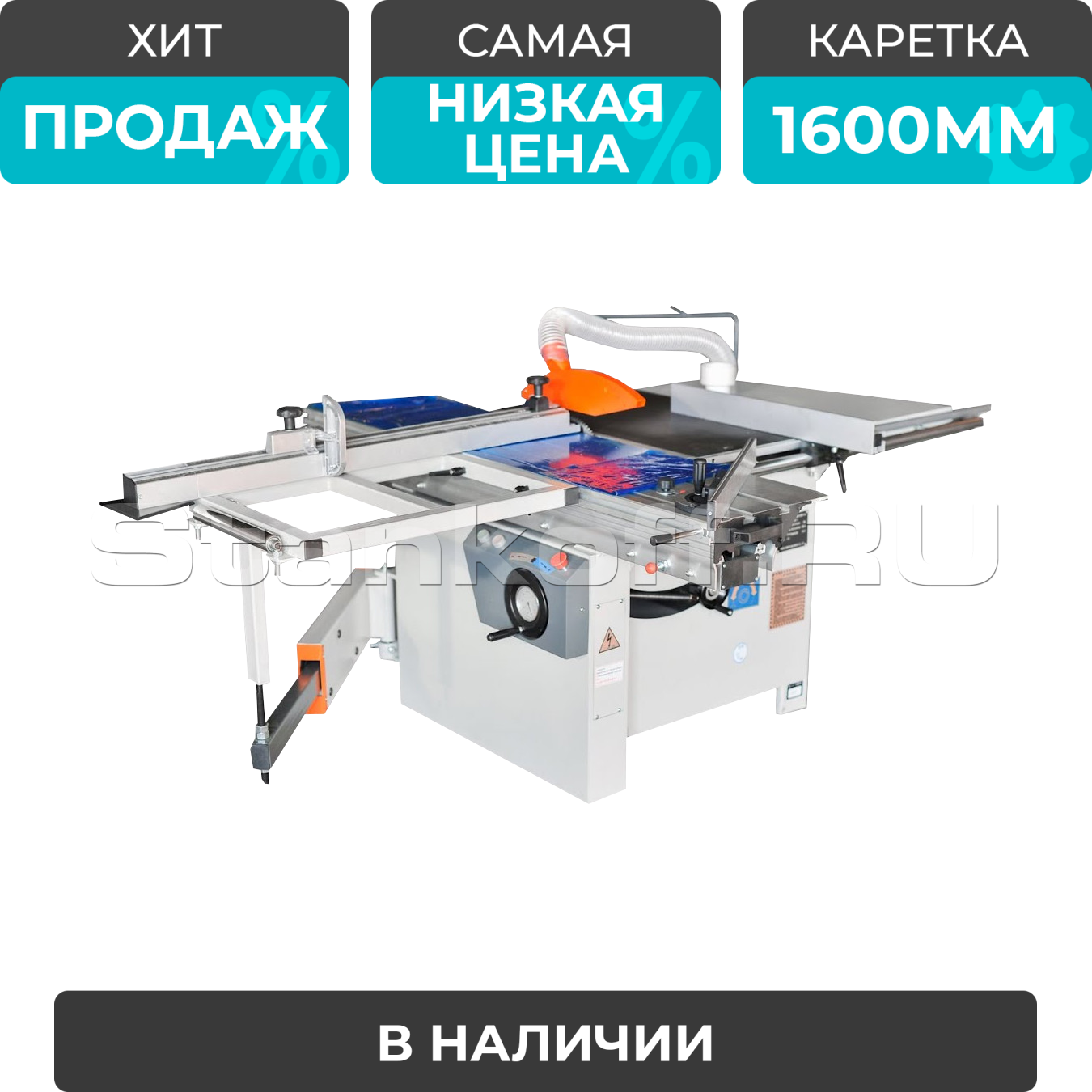

Форматно-раскроечный станок с роликовой кареткой D45-1600

Конструктив

Компактный форматно-раскроечный станок D45 с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов. Применяется в мебельном и столярном производствах для изготовления корпусной мебели.

В базовый комплект поставки станка входит пильный диск.

Схема обработки

Форматно-раскроечный станок с роликовой кареткой D45-1600

Конструктивные особенности

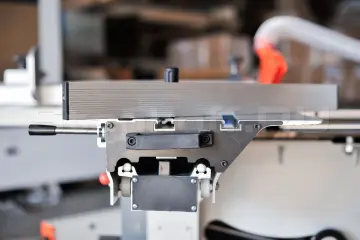

Роликовая каретка

Алюминиевая каретка длиной 1600 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания.

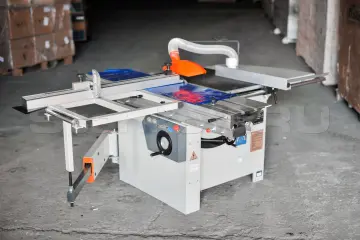

Станина

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

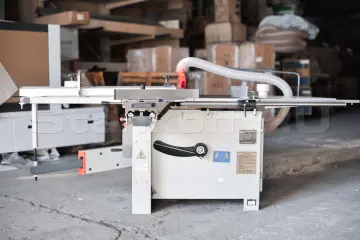

Пильный узел

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя основную пилу мощностью 4 кВт и подрезную пилу мощностью 0,75 кВт. Станок оснащен раздельными приводами на основную и подрезную пилу от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

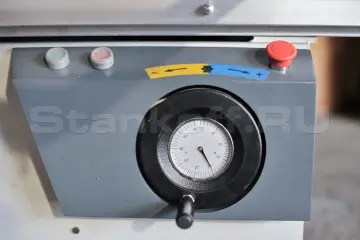

Наклон пильного узла 45 градусов

Наклон пильного узла 45 градусов. Позволяет осуществлять распил заготовки под углом.

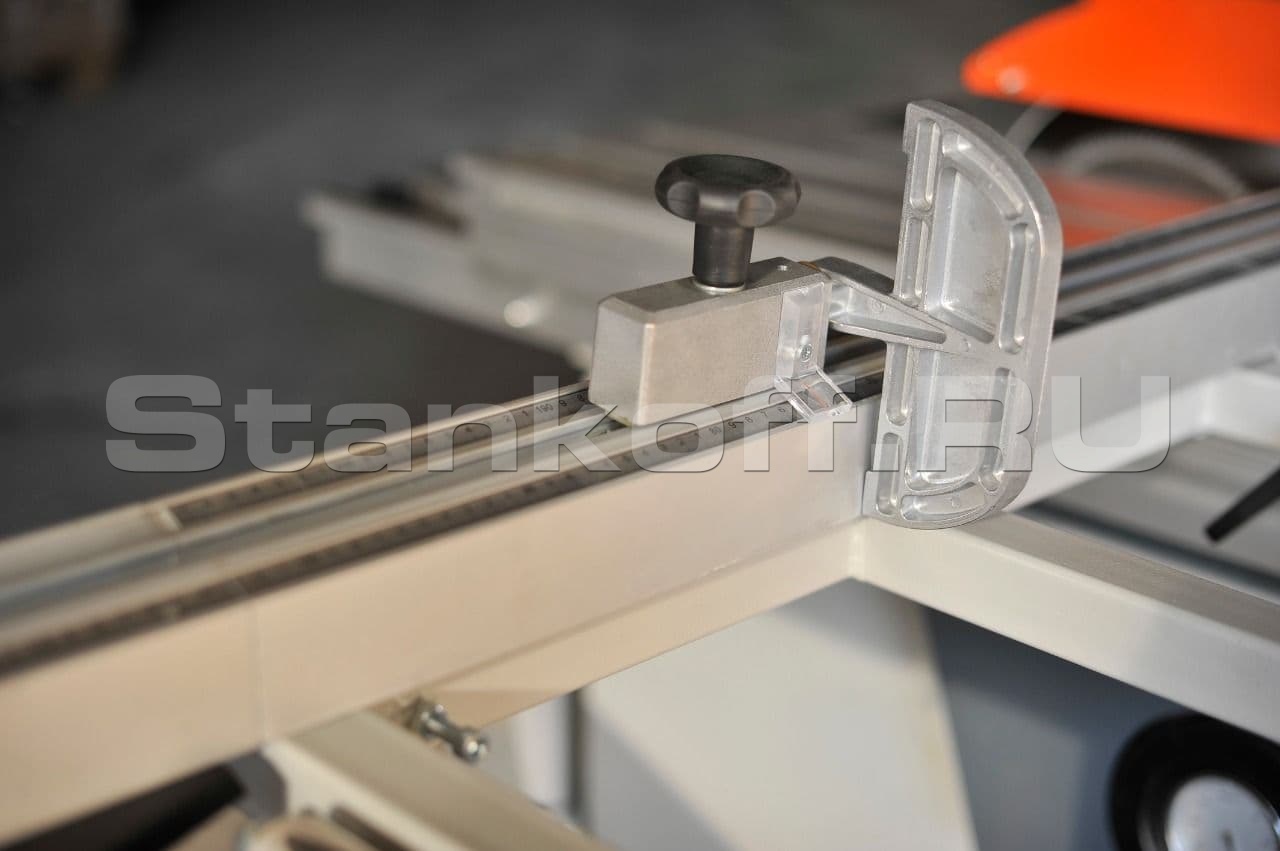

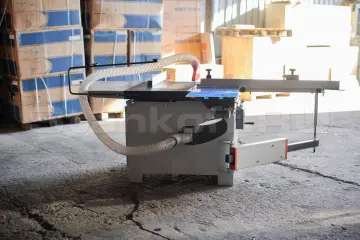

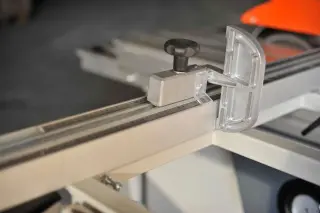

Усиленная конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.

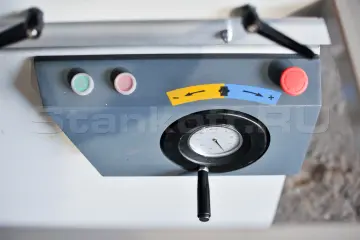

Панель управления

Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа.
Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

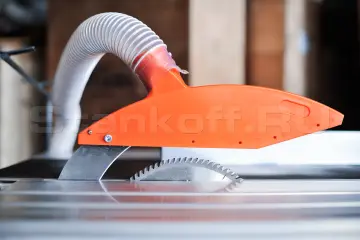

Кожух защиты пилы

В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

Характеристики

Тип каретки Роликовая
Размеры каретки, мм 1600 × 375
Максимальная длина реза, мм 1600
Максимальная глубина пропила, мм 75
Максимальная глубина пропила при наклоне 45°, мм 50
Максимальная ширина заготовки, мм 3000
Наклон пильного узла 0 - 45°
Размеры рабочего стола, мм 800 × 520
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Посадочный диаметр подрезной пилы, мм 20
Скорость вращения основной пилы, об/мин 3500
Скорость вращения подрезной пилы, об/мин 7000
Диаметр патрубков аспирации (верхний), мм 60
Количество патрубков аспирации, шт 1
Мощность электродвигателя основной пилы, кВт 4
Мощность электродвигателя подрезной пилы, кВт 0,75
Общая установленная мощность, кВт 4,75
Габариты
Габаритные размеры станка, мм 1700 × 2700 × 1200
Габариты станка в упаковке, мм 1100 × 1005 × 900
Габариты подвижной каретки в упаковке, мм 1700 × 460 × 210
Вес нетто, кг 380
Вес брутто, кг 400
Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещены нецензурная лексика, реклама, контакты и оффтоп — такие отзывы удаляются.

Недорогой старт для мебельной мастерской

Михаил Эминович Новичок
Какой форматно-раскроечный станок взять, если нужен недорогой старт для мебельной мастерской?
0 0
Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов

Если задача — начать с минимального бюджета и небольших объемов, можно смотреть D45-1600. У него каретка 1600 мм, вылет пилы 75 мм, мощность 4,55+0,75 кВт и масса 380 кг. D45-1600 позволяет уйти от ручного раскроя и получить станочную точность на небольших деталях. Это снижает ошибки по размеру и дает возможность начать производить простую корпусную мебель без покупки крупного форматника.

0 |
Николай Евгеньевич Новичок

Здравствуйте! Увидел ветку и не смог пройти мимо. Мне кажется, при выборе первого форматника стоит смотреть не только на бюджет, но и на то, какие изделия планируется выпускать.Например, даже небольшая мастерская часто начинает с обычных шкафов, прихожих или кухонь. А это уже довольно крупные детали: боковины, двери, крышки, перегородки. Поэтому для старта лично я бы в первую очередь отталкивался от максимального формата деталей, а уже потом от стоимости станка. Иногда более доступное решение оказывается не самым удобным в ежедневной работе. А вы как считаете?

0 |
Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов

Здравствуйте Николай Евгениевич, вы правы! При выборе первого форматно-раскроечного станка нужно смотреть не только на бюджет, но и на максимальный размер деталей, с которыми мастерская будет работать каждый день. D45-1600 — это хороший вариант для недорогого старта, если задачи в основном связаны с небольшими деталями, дораскроем, столярными изделиями, небольшими корпусами, полками, фасадными элементами и работой в ограниченном помещении. Но если мастерская сразу планирует регулярно делать шкафы, кухни, прихожие и работать с крупными листовыми деталями, то лучше смотреть станок с более длинной кареткой — например 2500 или 3200 мм. На таком станке удобнее раскраивать длинные боковины, двери, крышки и перегородки. Это снижает количество промежуточных операций и риск ошибки при базировании детали.

0 |
