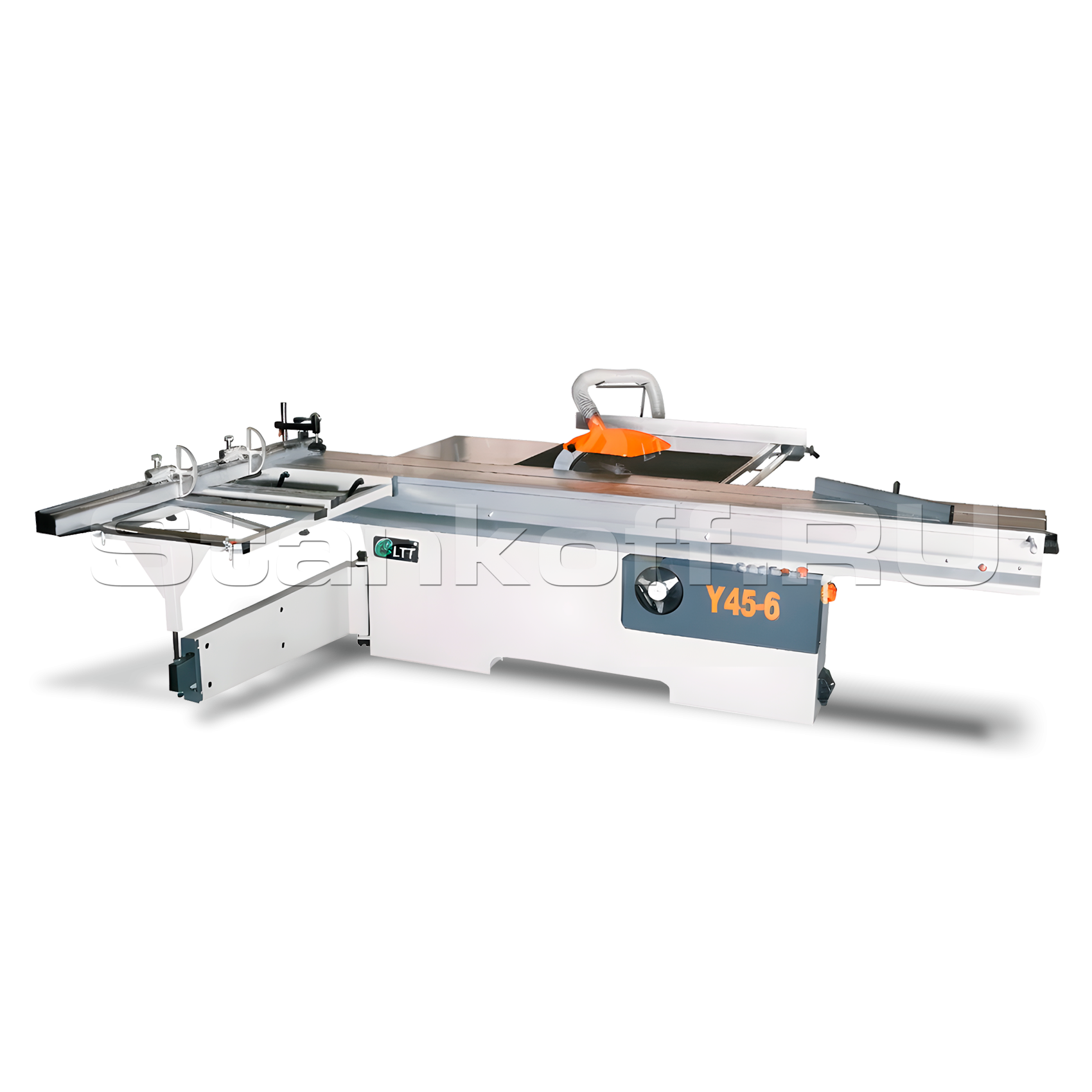

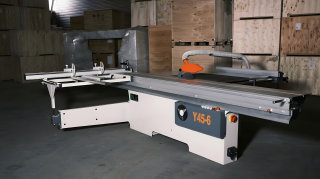

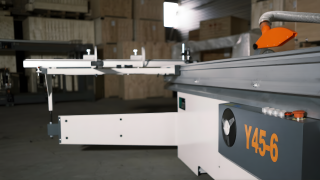

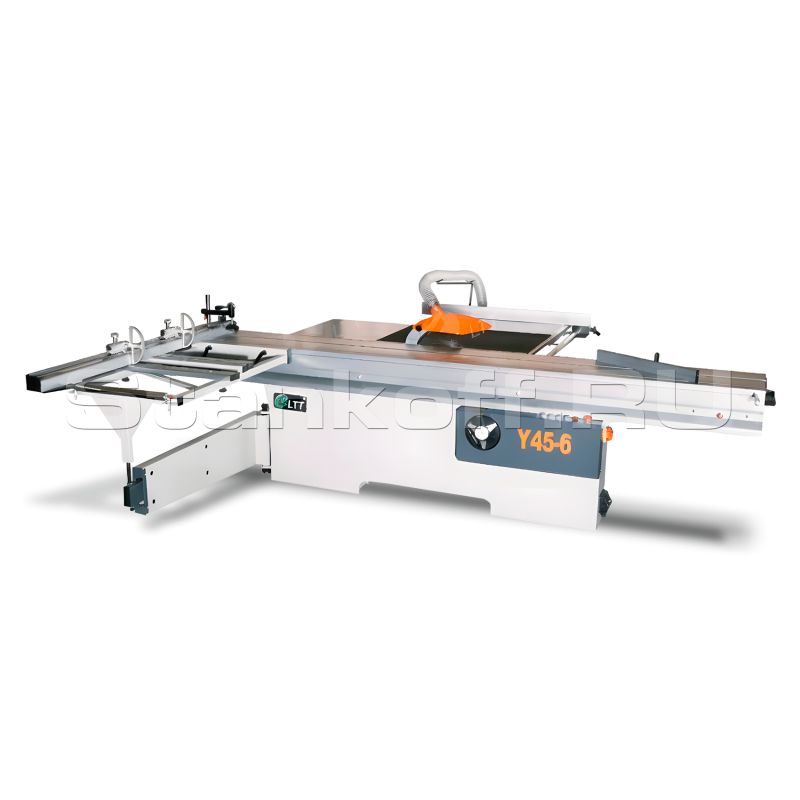

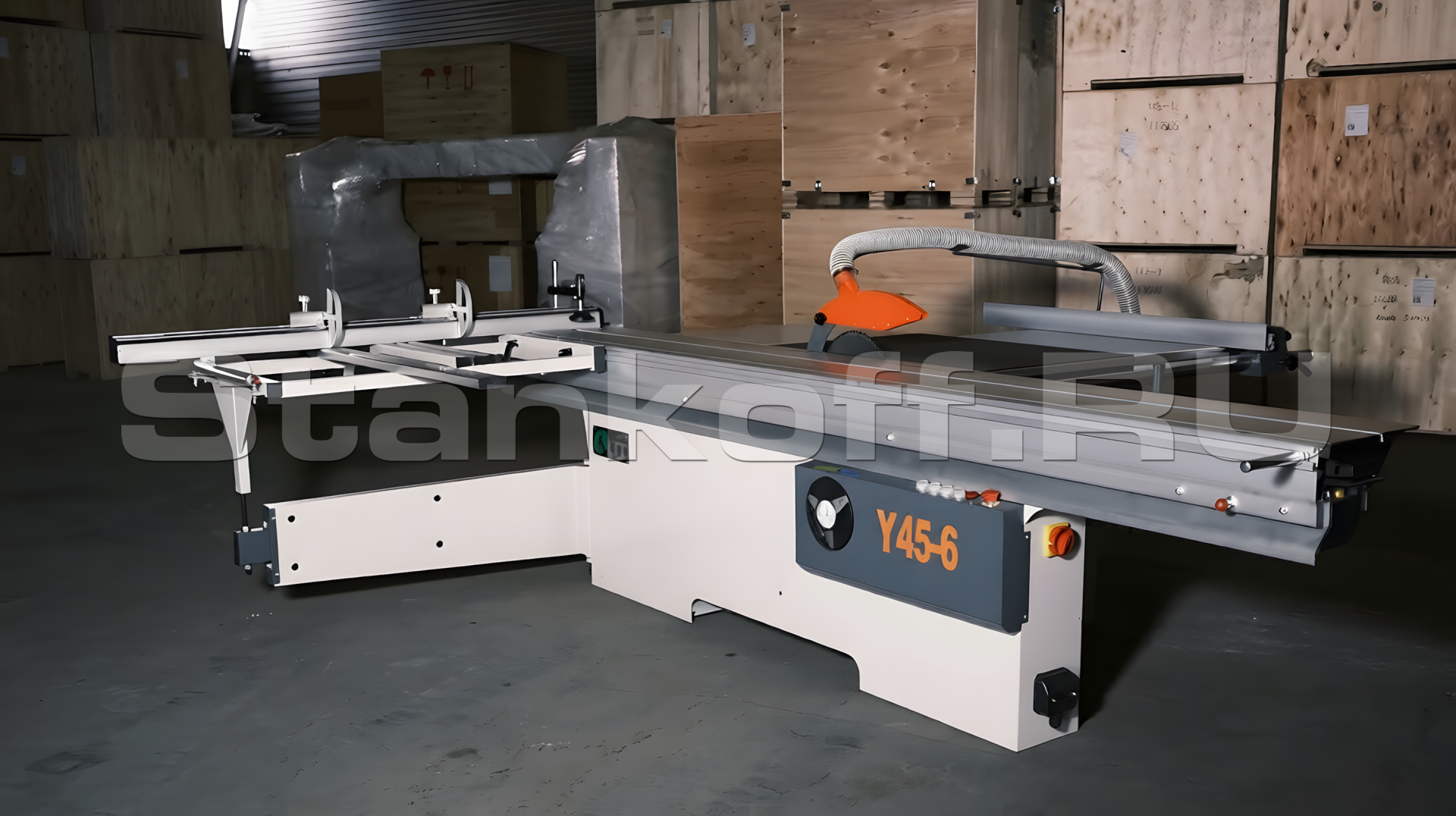

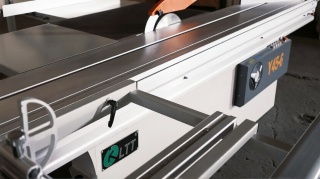

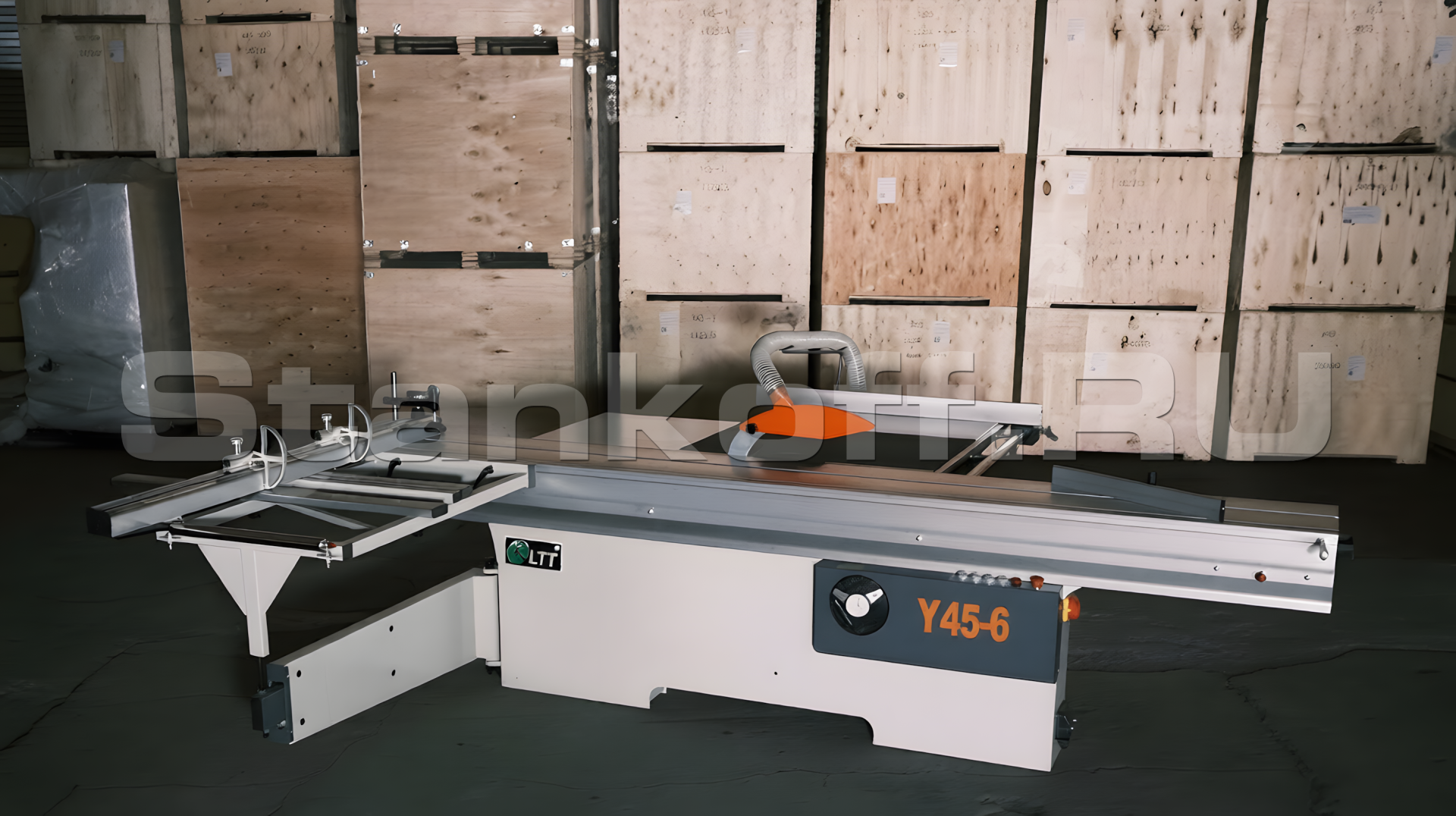

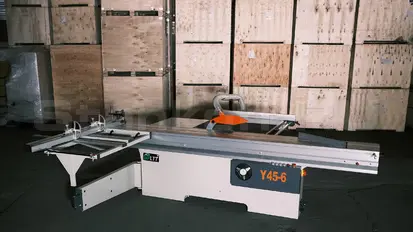

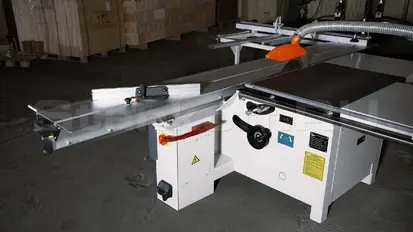

Форматно-раскроечный станок с наклоном пилы Y45-6

Name: Форматно-раскроечный станок с наклоном пилы Y45-6
Price: 309978 RUB
Availability: InStock
Rating: 5 (1 reviews)

В наличии

/ 16

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: Y45-6
Размеры каретки, мм: 3200 × 370
Максимальная длина реза, мм: 3200
Максимальная глубина пропила, мм: 75
Максимальная глубина пропила при наклоне 45°, мм: 55
Максимальная ширина заготовки, мм: 2800

Все характеристики

Модели серии

Все товары

D45A

D45-1600

D45-2000

D45-2500

D90-1600

Y45-1

Y45-2

Y45-3

Y45-5

Y90-1

Y90-2

309 978 ₽ обновлено 16 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Азат Гатауллин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

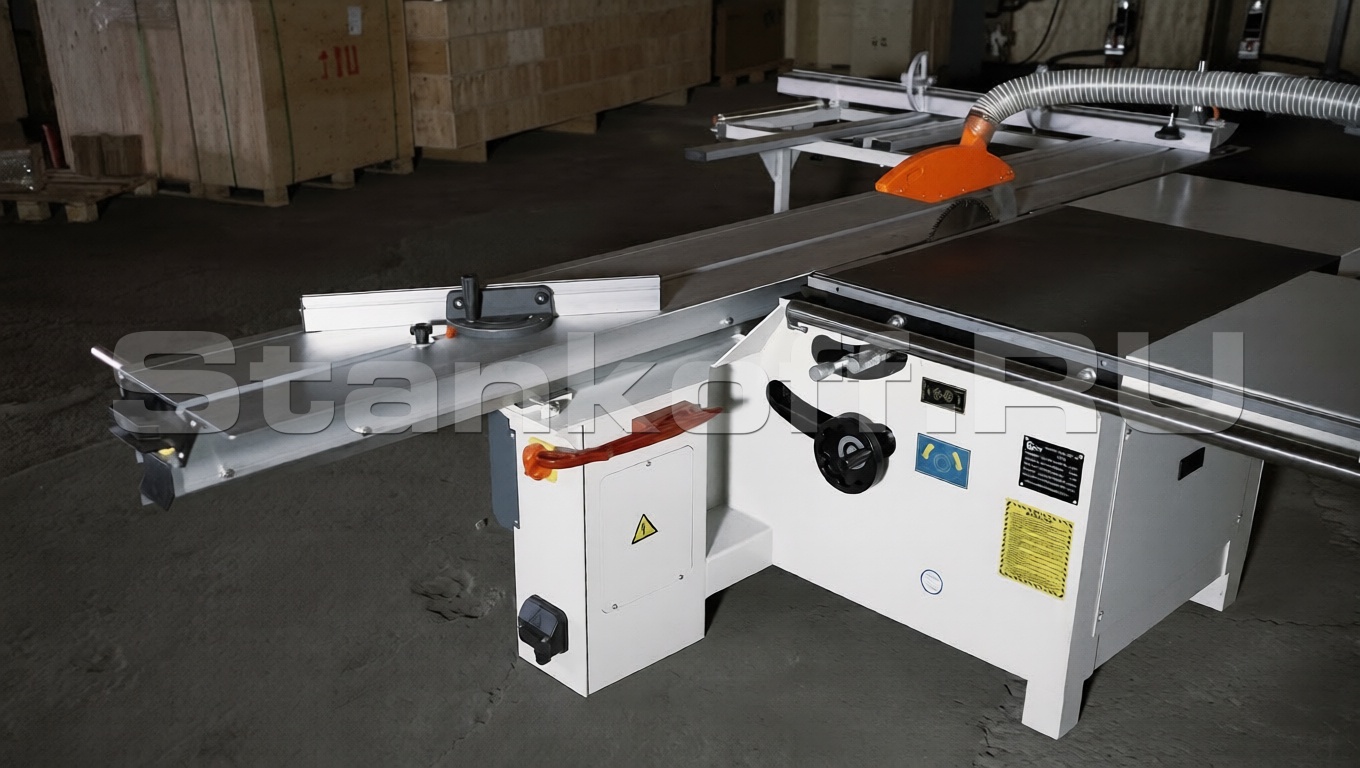

Профессиональный форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих предназначен для штучного и пакетного раскроя плитных материалов, включая ламинированные ДСП, МДФ и фанеру. Оборудование рассчитано на интенсивную эксплуатацию и отличается высоким запасом прочности, обеспечивающим стабильную и точную работу всех узлов даже в условиях крупносерийного и массового производства. Станок широко применяется в серийном мебельном и столярном производстве, в том числе при изготовлении корпусной мебели и элементов интерьера.

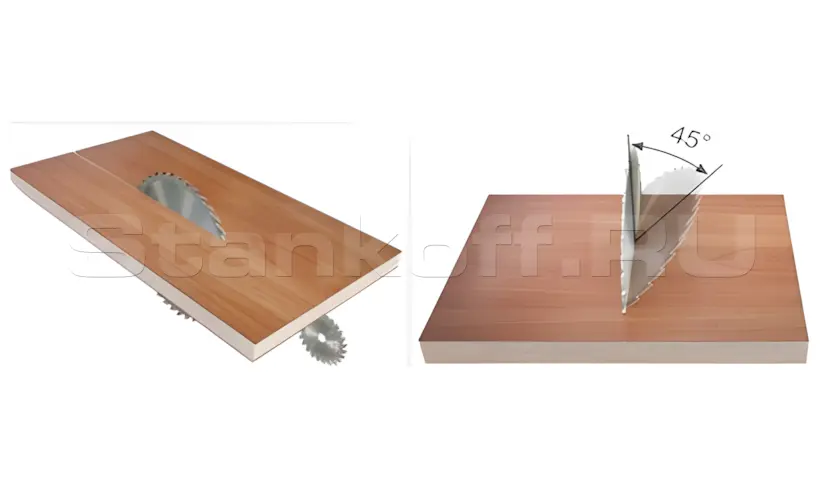

Схема обработки

Конструктивные особенности

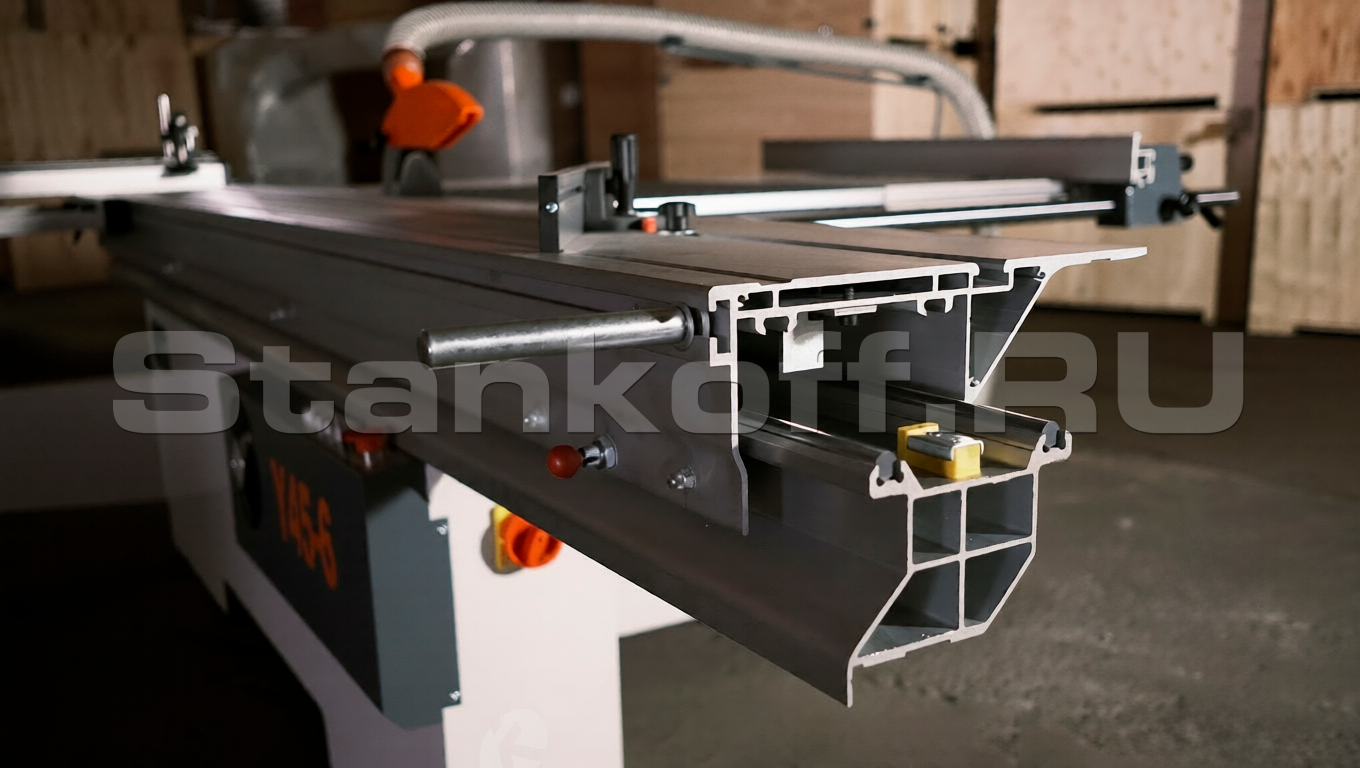

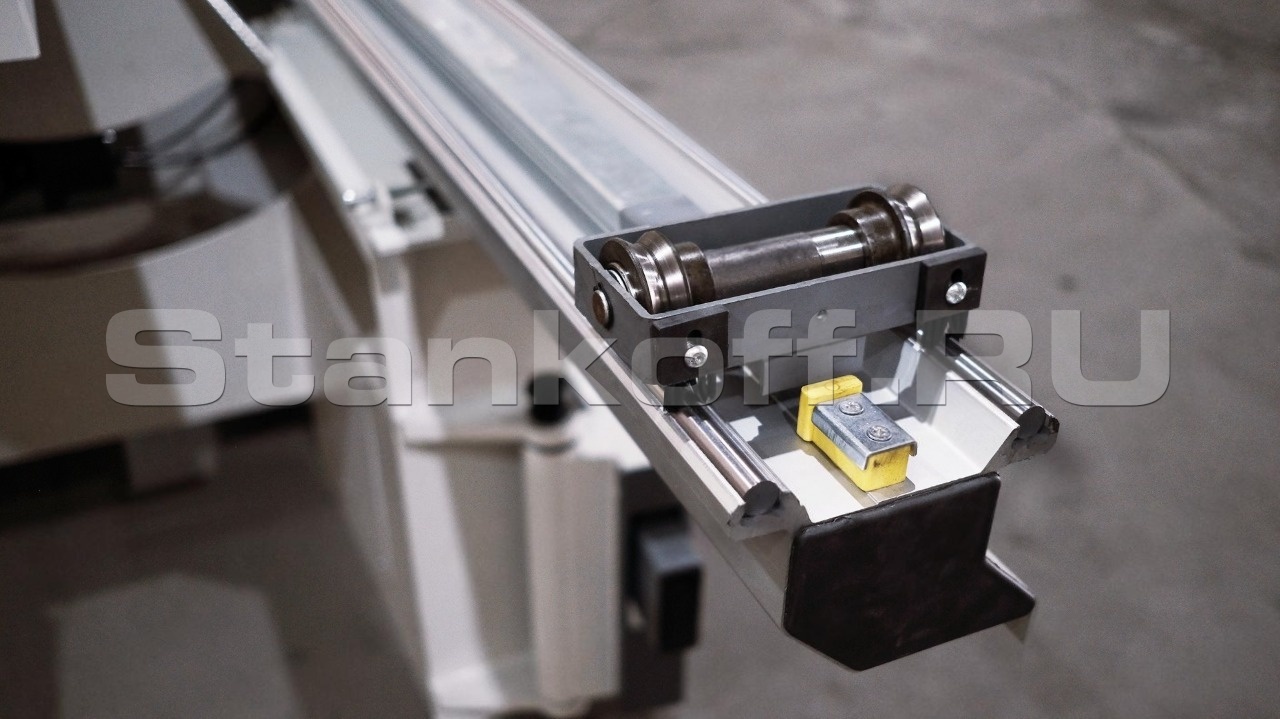

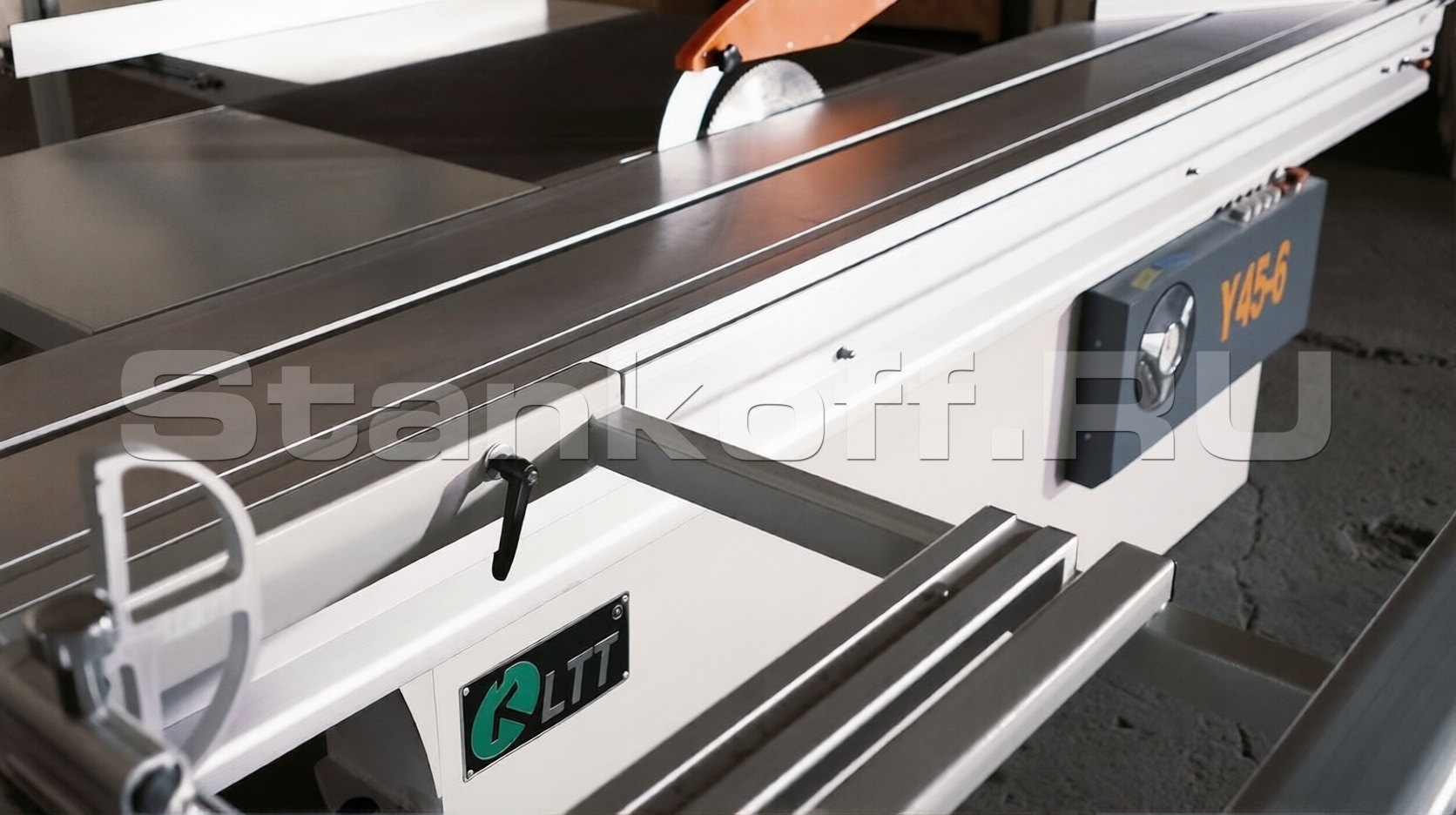

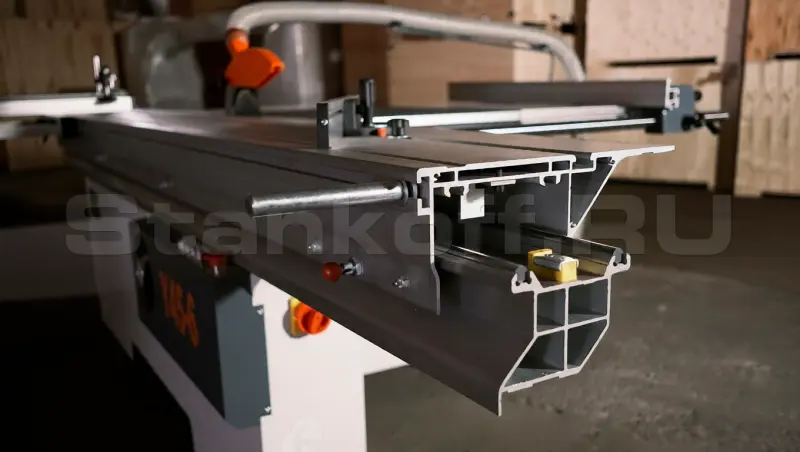

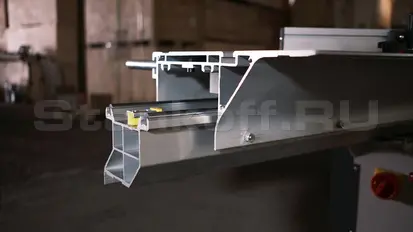

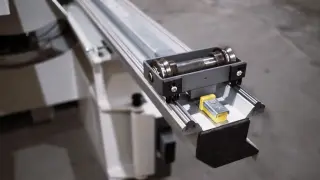

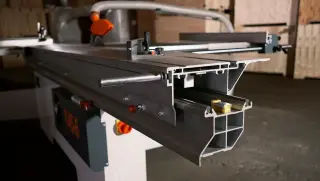

Роликовая каретка

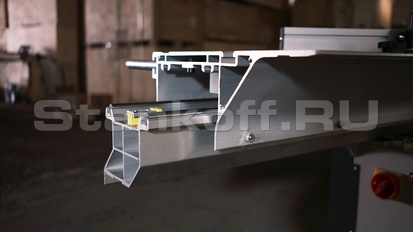

Алюминиевая каретка длиной 3200 мм и шириной 370 мм на стальных цилиндрических направляющих обеспечивает высокую точность распиловки. Роликовая система гарантирует плавное и быстрое перемещение листов большого формата, а многокамерный профиль каретки повышает жёсткость и устойчивость к скручиванию.

Усиленная станина

Сварная станина с высокой массой и жёсткостью обеспечивает точность раскроя и долговечность станка. Термическая обработка снимает внутренние напряжения в сварных швах и гарантирует стабильную геометрию конструкции.

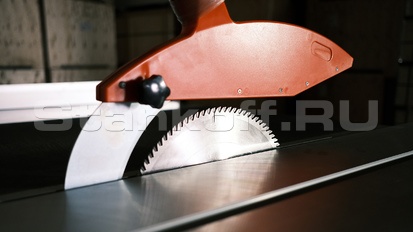

Защитный кожух

Кожух защиты пилы с креплением на расклинивающем ноже, который обеспечивает безопасную работу и удаление опилок.

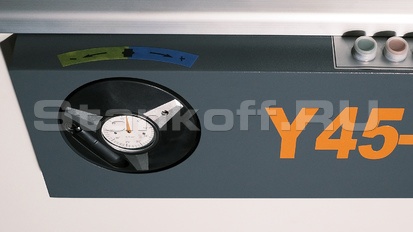

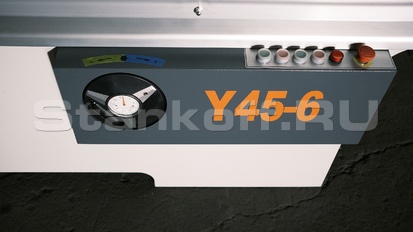

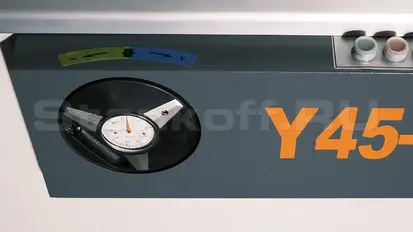

Пульт управления

Панель управления выполнена в простом и удобном исполнении. В штурвале наклона пилы установлен индикатор часового типа для точной настройки угла. Пульт обеспечивает быстрое включение и отключение приводов, кнопки расположены эргономично, предусмотрена кнопка аварийной остановки станка.

Наклон пильного узла

Станок оснащён механизмом наклона пильного узла до 45°. Механическая регулировка и индикация угла расположены в зоне оператора, обеспечивая быструю и точную настройку.

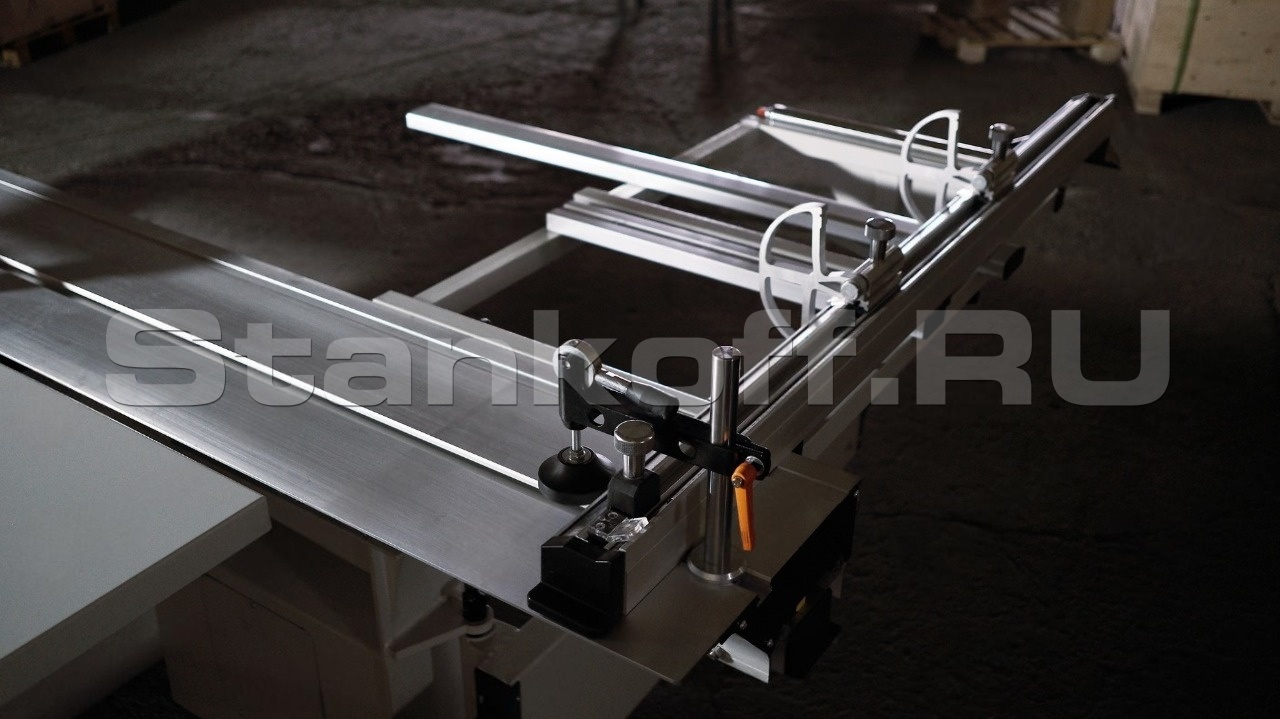

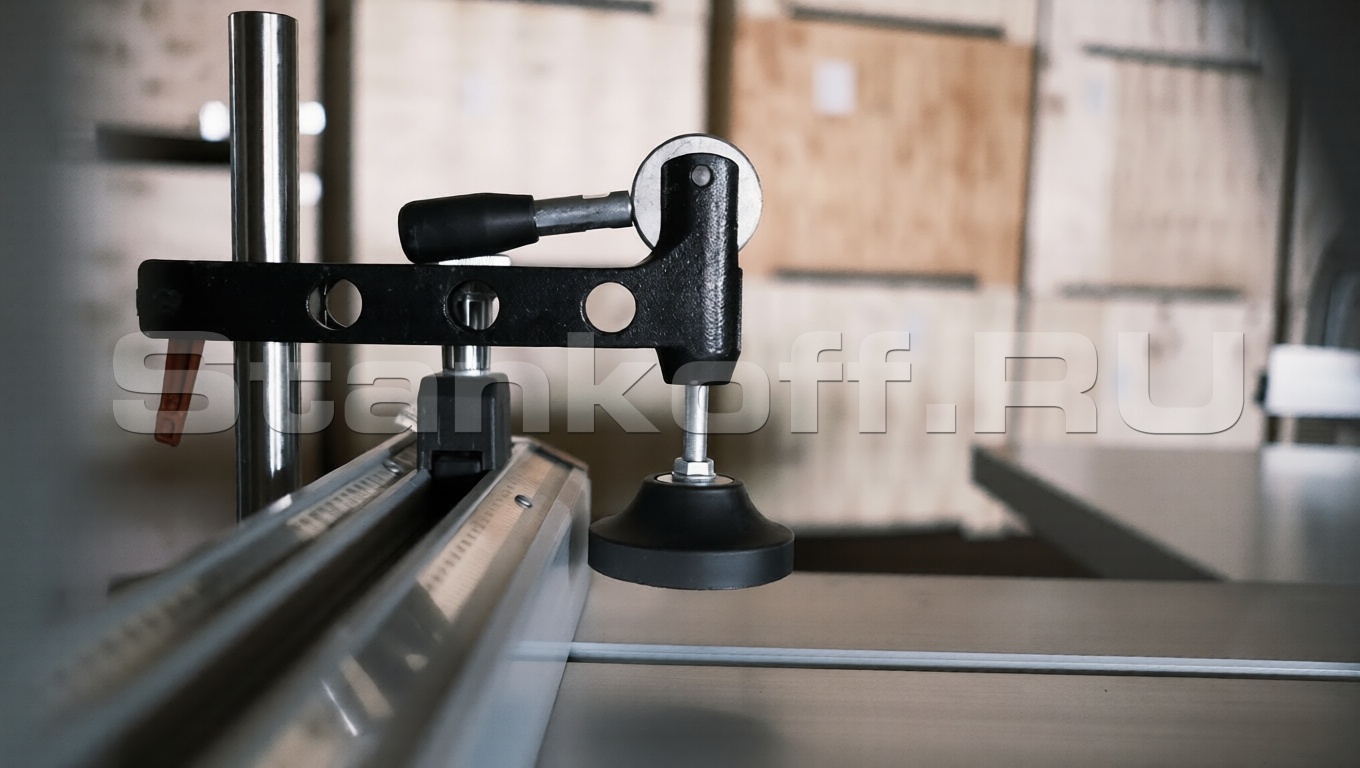

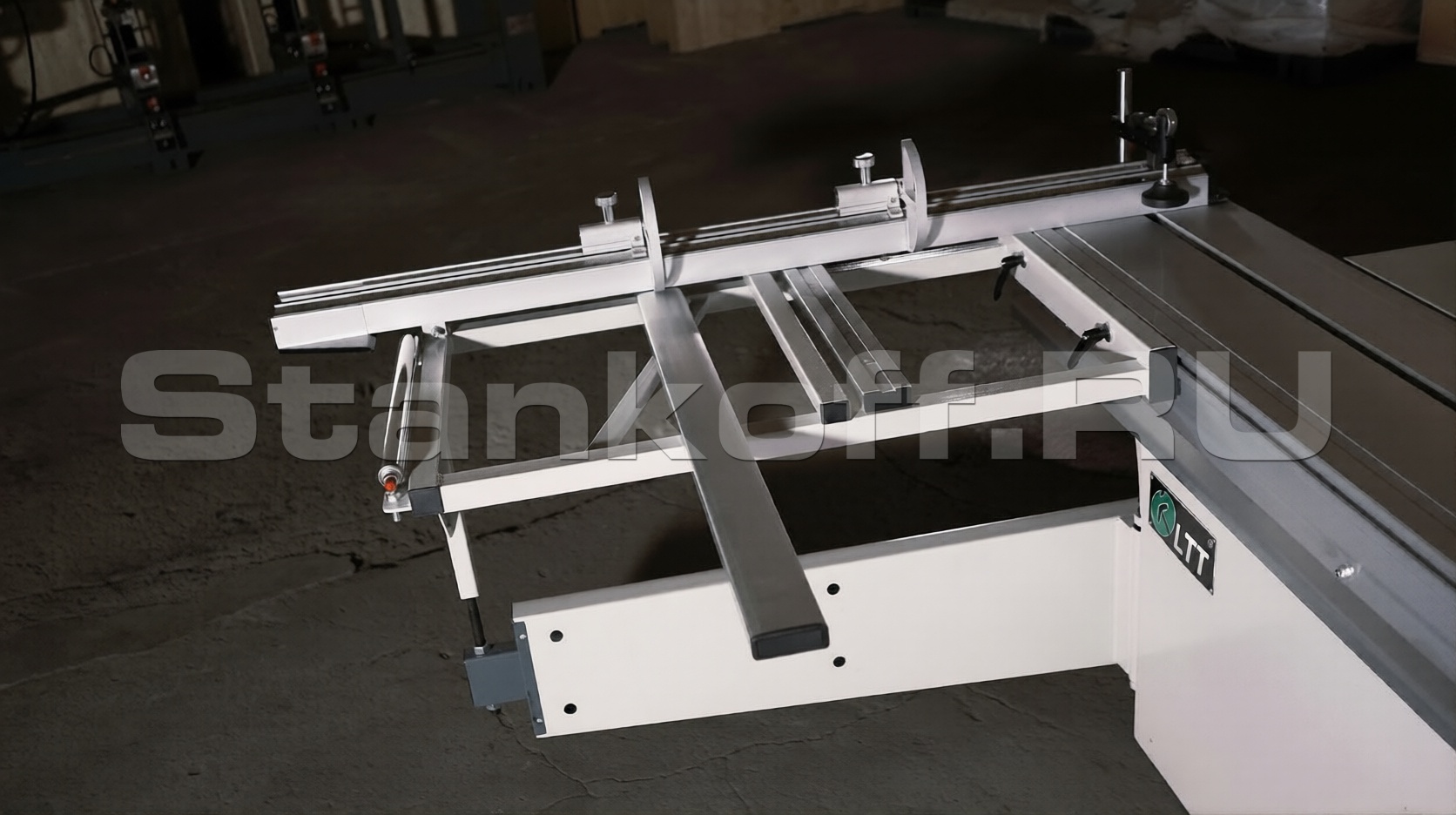

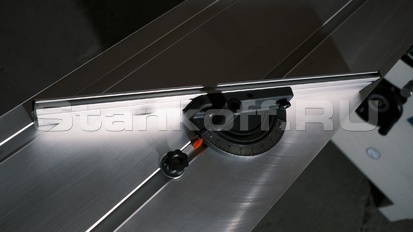

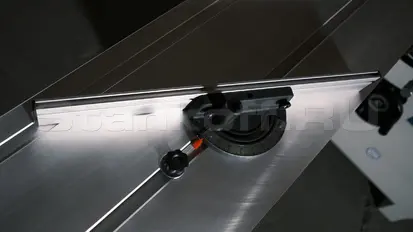

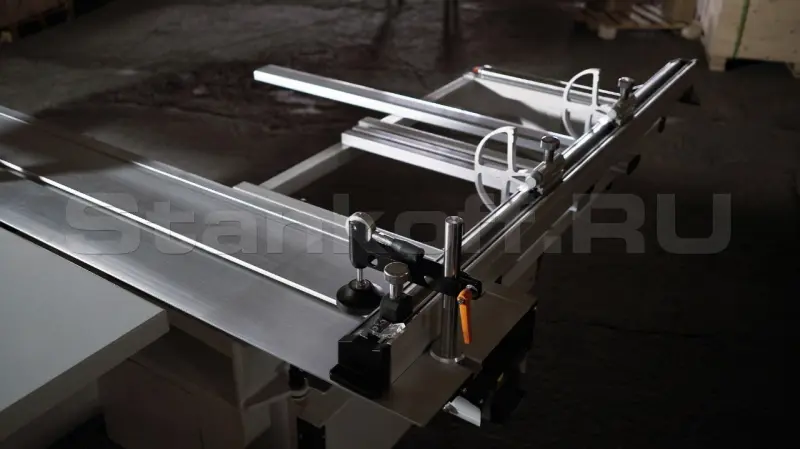

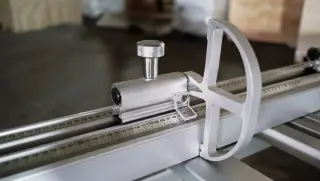

Упор для угловых резов

В стандартную комплектацию станка включен упор для раскроя заготовок не под прямым углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

Настройка пил

Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте.

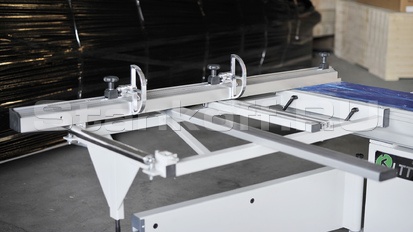

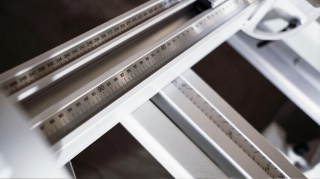

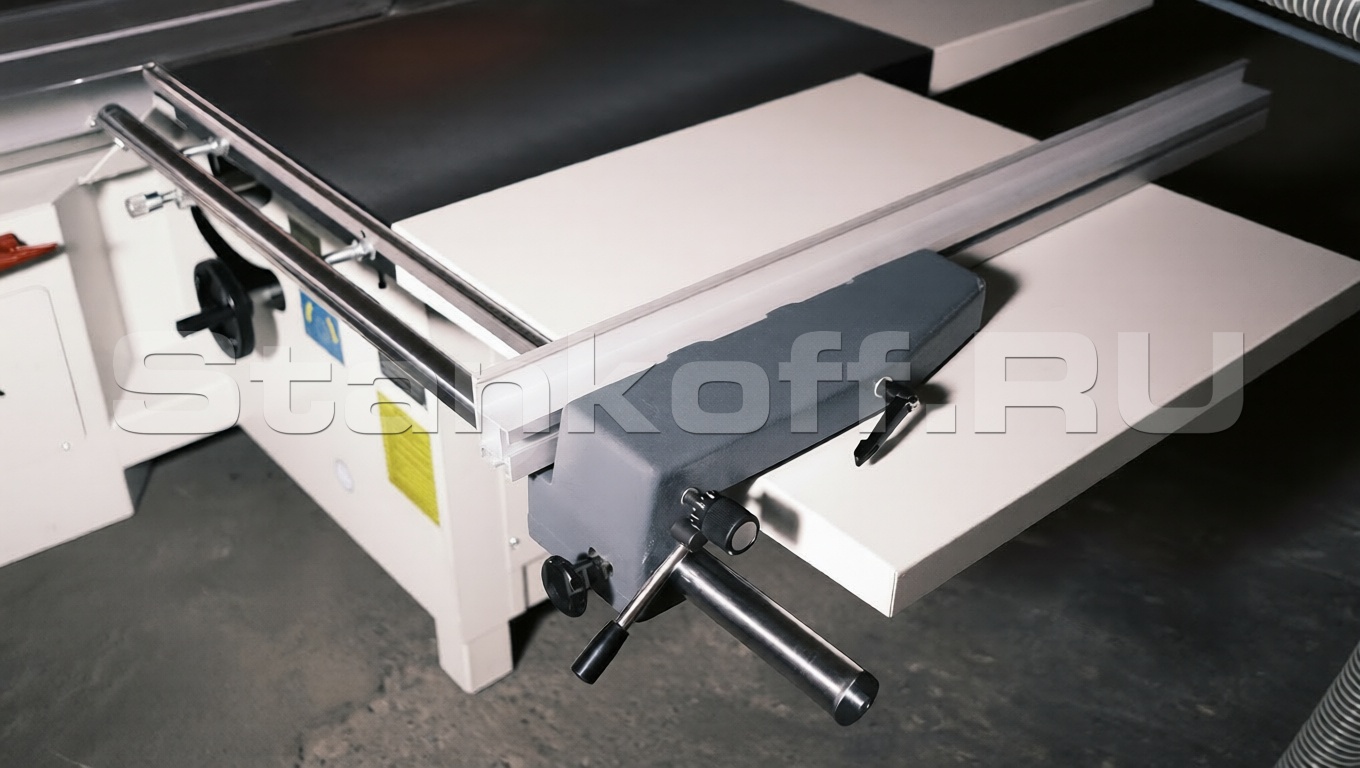

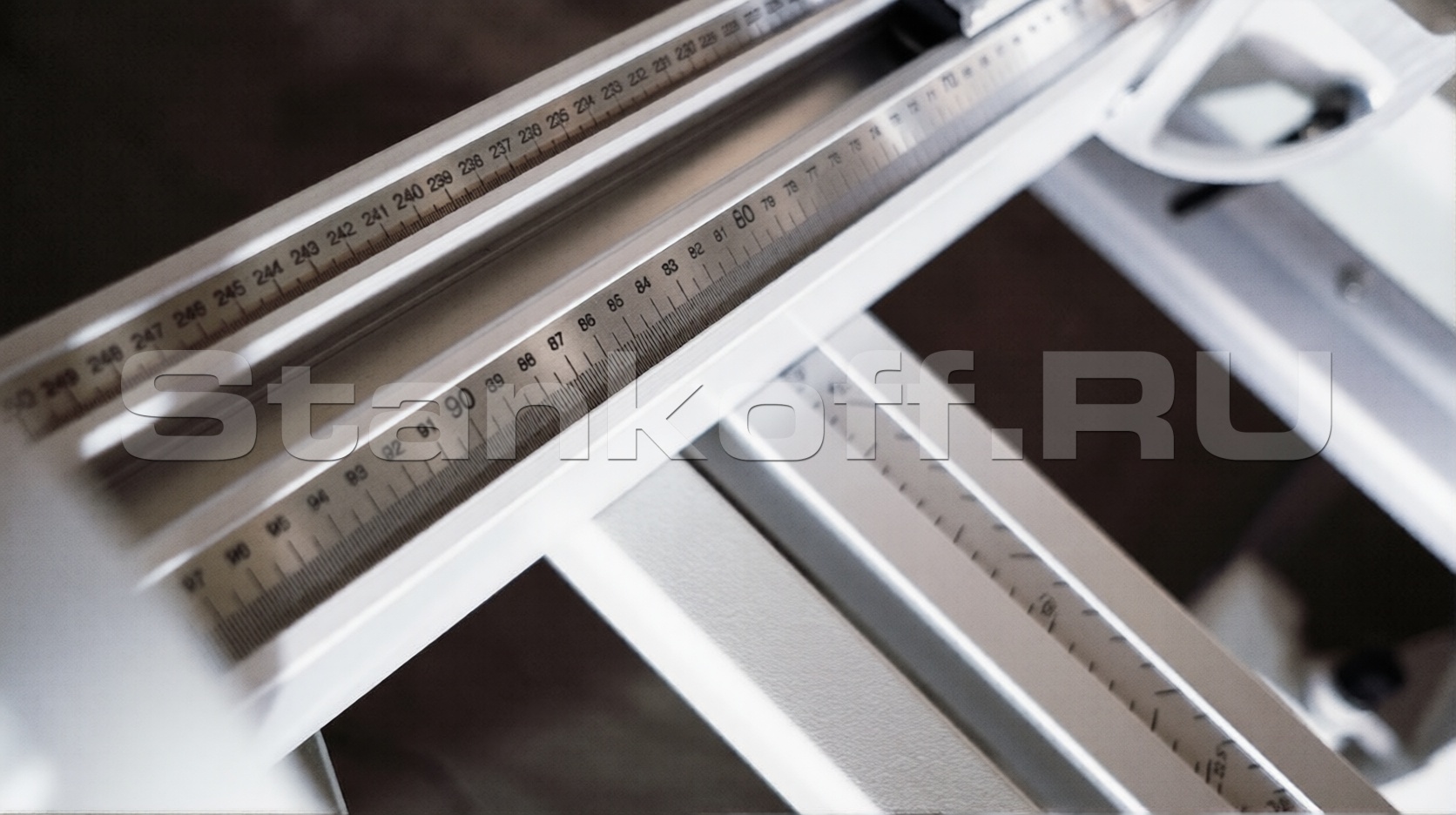

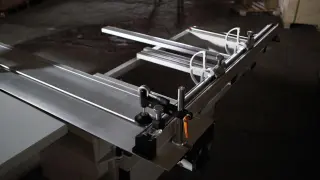

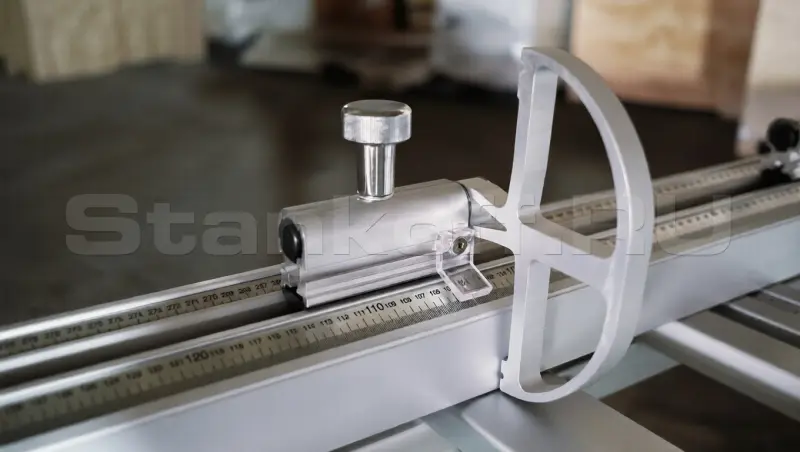

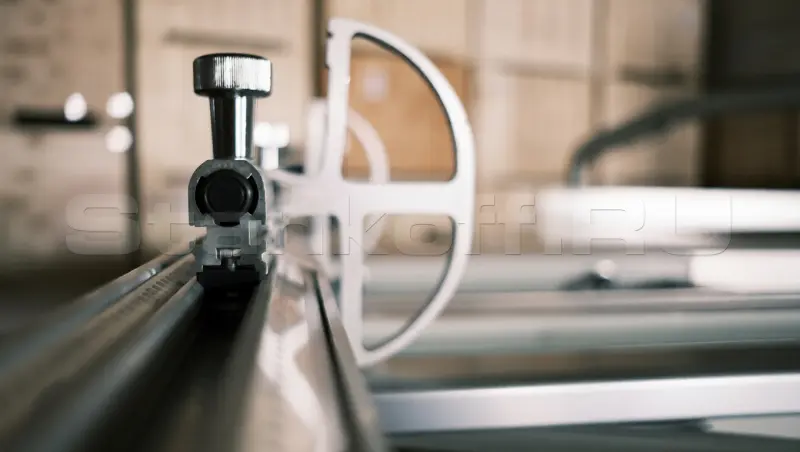

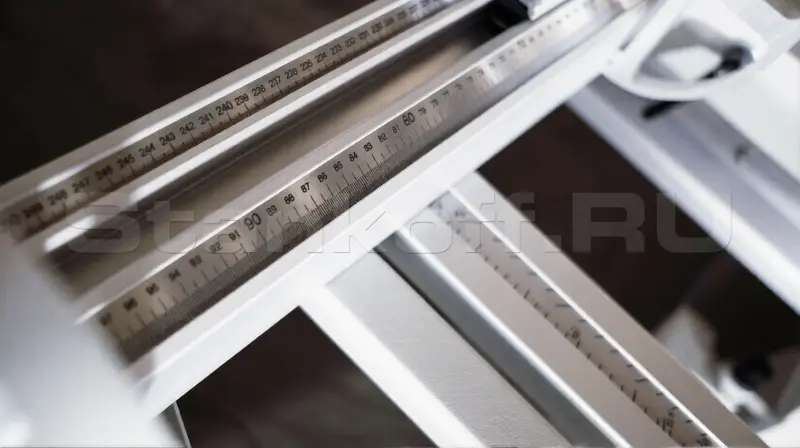

Линейка

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

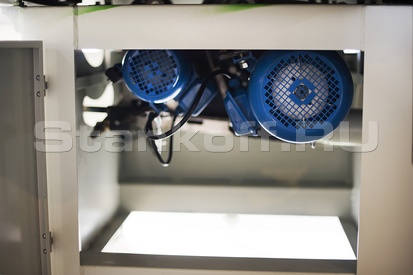

Пильный узел

Раздельные мощные приводы на основную и подрезную пилу.

Характеристики

Размеры каретки, мм	3200 × 370
Максимальная длина реза, мм	3200
Максимальная глубина пропила, мм	75
Максимальная глубина пропила при наклоне 45°, мм	55
Максимальная ширина заготовки, мм	2800
Наклон пильного узла	0 - 45°
Размеры рабочего стола, мм	900 × 650
Диаметр основной пилы, мм	300x30
Диаметр подрезной пилы, мм	120х20
Скорость вращения основной пилы, об/мин	4000; 5000
Скорость вращения подрезной пилы, об/мин	9000
Диаметр патрубков аспирации (верхний), мм	60
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Общая установленная мощность, кВт	6,6
Габариты
Габаритные размеры станка, мм	3500 × 3450 × 900
Габариты станка в упаковке, мм	2100 × 1200 × 1200
Габариты подвижной каретки в упаковке, мм	3400 × 450 × 400
Вес нетто, кг	630
Вес брутто, кг	670
Объём, м³	2,51
