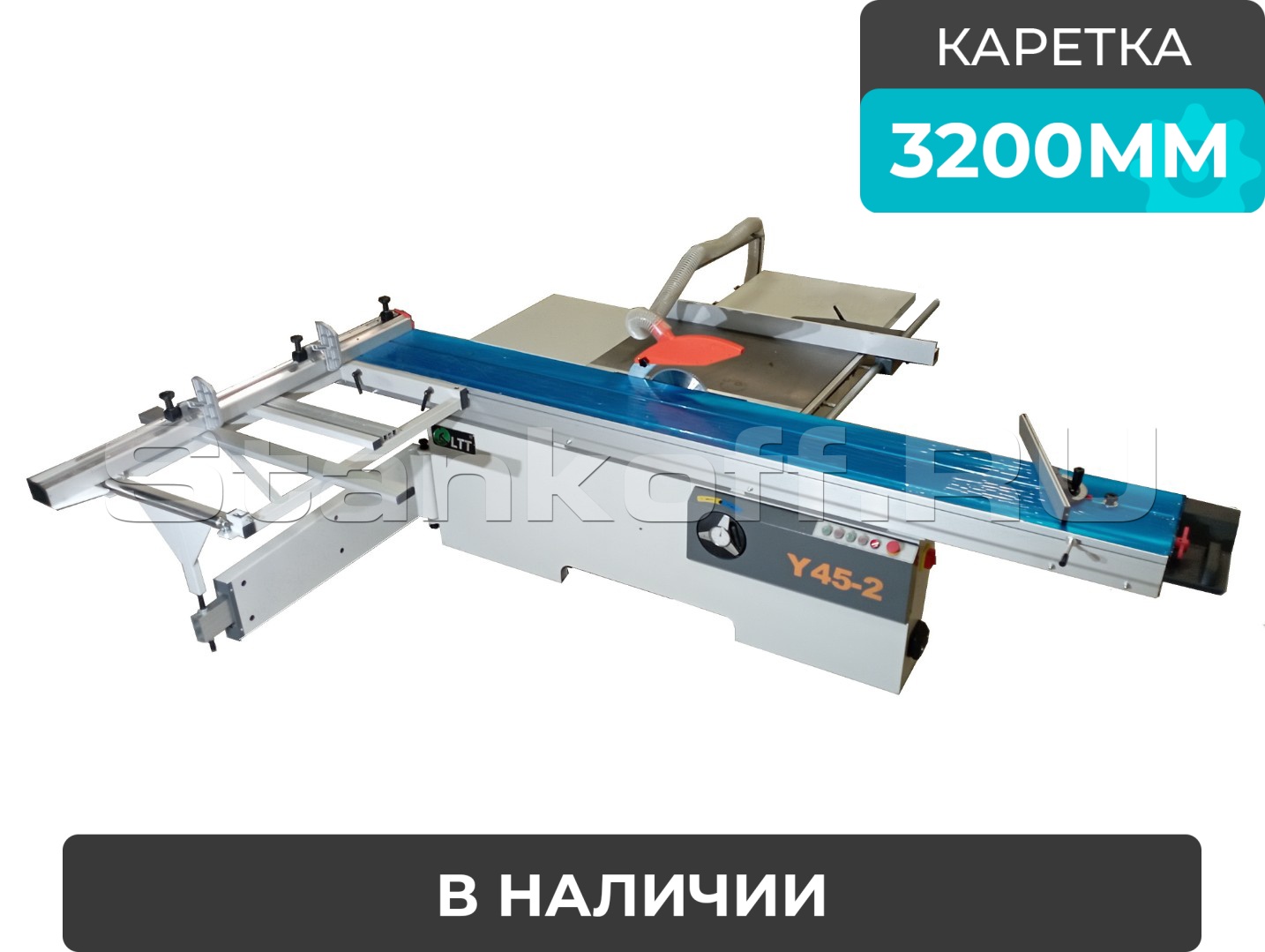

Форматно-раскроечный станок Y45-2

Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2 Форматно-раскроечный станок Y45-2
/ 10
Вопросы
Китай
В наличии на складе

Краткие характеристики

Артикул
Y45-2
Тип каретки
Роликовая
Размеры каретки, мм
3200 × 370
Максимальная длина реза, мм
3150
Максимальная глубина пропила, мм
75
Максимальная глубина пропила при наклоне 45°, мм
55
Все характеристики

Модели серии

Все товары
D45A Y45-1 Y45-3 Y45-5 Y45-6 Y90-1 Y90-2 D45-1600 D45-2000 D45-2500 D90-1600

Конструктив

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Схема обработки

Особенности конструкции

Роликовая каретка

Роликовая каретка

Роликовая алюминиевая каретка длиной 3200 мм шириной 370 мм со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания. Алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Усиленная конструкция

Усиленная конструкция

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах. Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
Защитный кожух

Защитный кожух

Защитный кожух обеспечивает безопасную работу и удаление опилок. В комплекте переходник для воздуховода диаметром от 60 мм до 100 мм.
Пильный узел

Пильный узел

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла: основную и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращение относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Наклон пильного узла

Наклон пильного узла

Станок оснащен системой наклона пильного узла до 45°, позволяющего осуществлять распил заготовки под углом. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.
Настройка пил

Настройка пил

Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте. Модель укомплектована ограничителем движения суппорта.
Упор для угловых резов

Упор для угловых резов

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90° до 45° для раскроя материала под заданным углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.
Пульт управления

Пульт управления

Пульт управления станком позволяет оператору быстро включить/выключить приводы пил. Кнопки запуска имеют удобное для оператора положение. Также на панели расположена кнопка аварийной остановки станка.
Электроприводы

Электроприводы

Раздельные мощные приводы на основную и подрезную пилу.
Комплектующие

Комплектующие

Комплектующие надежно спрятаны в отсек в станине станка.

Характеристики

Тип каретки Роликовая
Размеры каретки, мм 3200 × 370
Максимальная длина реза, мм 3150
Максимальная глубина пропила, мм 75
Максимальная глубина пропила при наклоне 45°, мм 55
Максимальная высота реза, мм 75
Максимальная ширина заготовки, мм 2800
Наклон пильного узла 0 - 45°
Размеры рабочего стола, мм 900 × 650
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Посадочный диаметр подрезной пилы, мм 20
Скорость вращения основной пилы, об/мин 4000, 5000
Скорость вращения подрезной пилы, об/мин 9000
Диаметр патрубков аспирации (верхний), мм 60
Мощность электродвигателя основной пилы, кВт 5,5
Мощность электродвигателя подрезной пилы, кВт 1,1
Общая установленная мощность, кВт 6,6
Габариты, мм 3500 × 3450 × 900
Габариты станка в упаковке, мм 2100 × 1200 × 1200
Габариты подвижной каретки в упаковке, мм 3400 × 450 × 400
Вес нетто, кг 630
Вес брутто, кг 670
