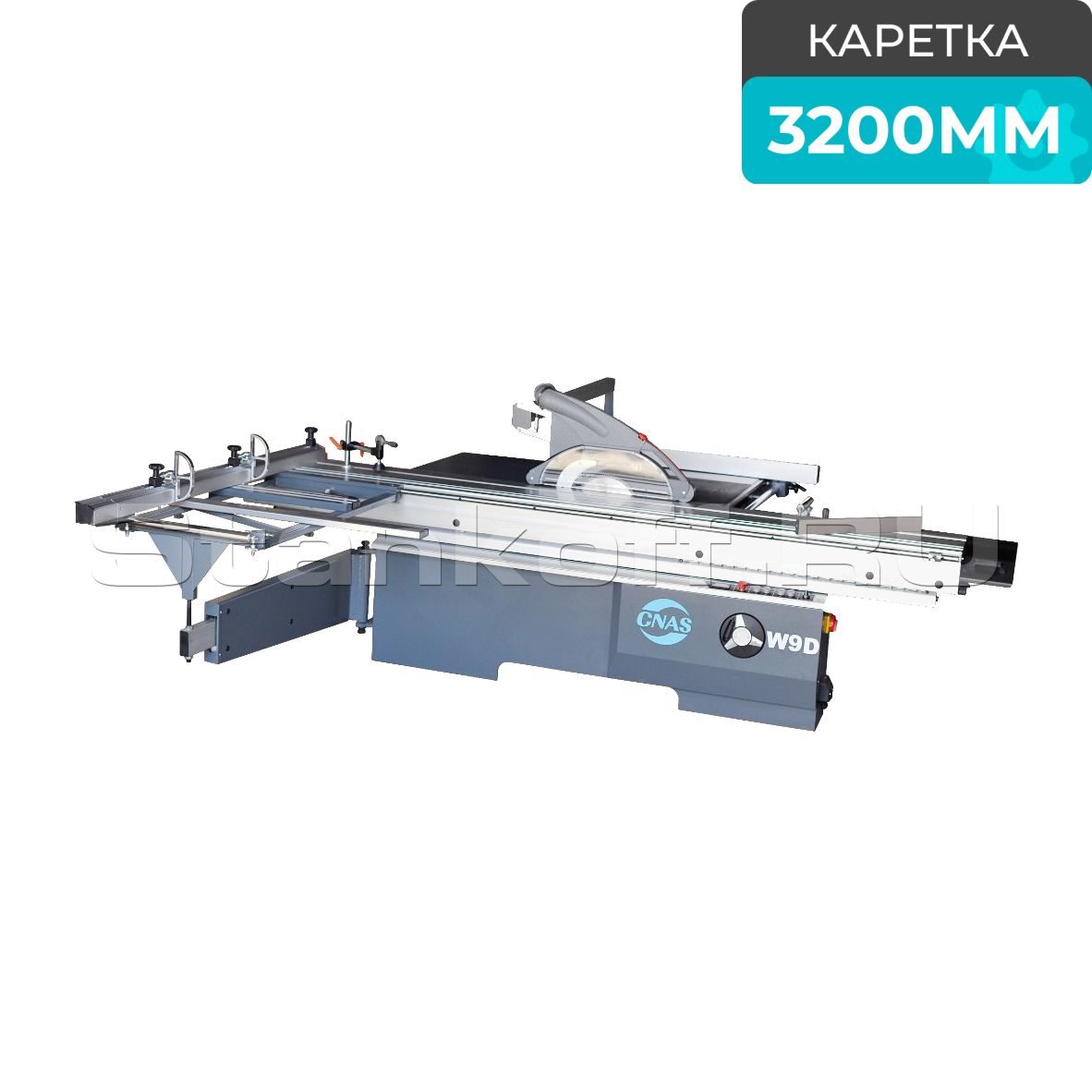

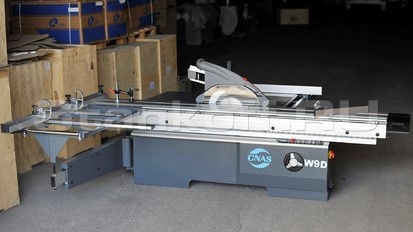

Форматно-раскроечный станок с электроподъемом W9D

Конструктив

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Отличительные особенности

  • Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
  • Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

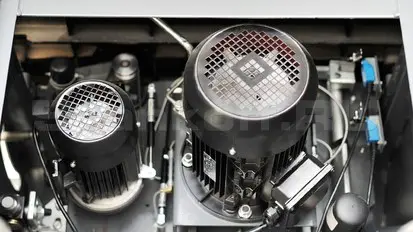

  • Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

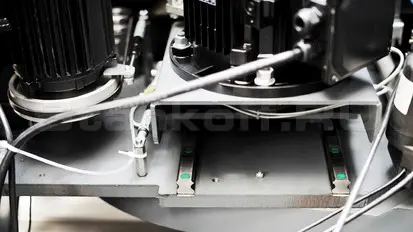

  • Электрорегулировка вылета пилы основной пилы осуществляется по направляющим на линейных подшипниках.
  • Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.
  • Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

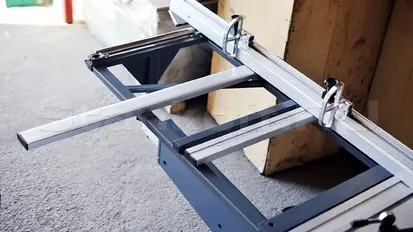

  • Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
  • Дополнительный опорный ролик увеличивает рабочий стол и позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
  • Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.

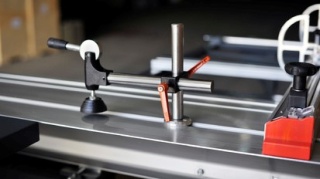

  • Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Характеристики

Тип каретки Роликовая
Размеры каретки, мм 3200 × 410
Максимальная глубина пропила, мм 80
Максимальная глубина пропила при наклоне 45°, мм 55
Максимальная длина заготовки, мм 3170
Наклон пильного узла 0 - 45°
Размеры рабочего стола, мм 900 × 650
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Скорость вращения основной пилы, об/мин 4000
Скорость вращения подрезной пилы, об/мин 8000
Диаметр патрубков аспирации, мм 80; 100
Количество патрубков аспирации, шт 2
Мощность электродвигателя основной пилы, кВт 5,5
Мощность электродвигателя подрезной пилы, кВт 1,1
Общая установленная мощность, кВт 6,6
Габариты
Габаритные размеры станка, мм 3390 × 3390 × 1300
Габариты станка в упаковке, мм 2200 × 1150 × 900
Габариты подвижной каретки в упаковке, мм 3290 × 240 × 440
Вес нетто, кг 930
Вес брутто, кг 1000
