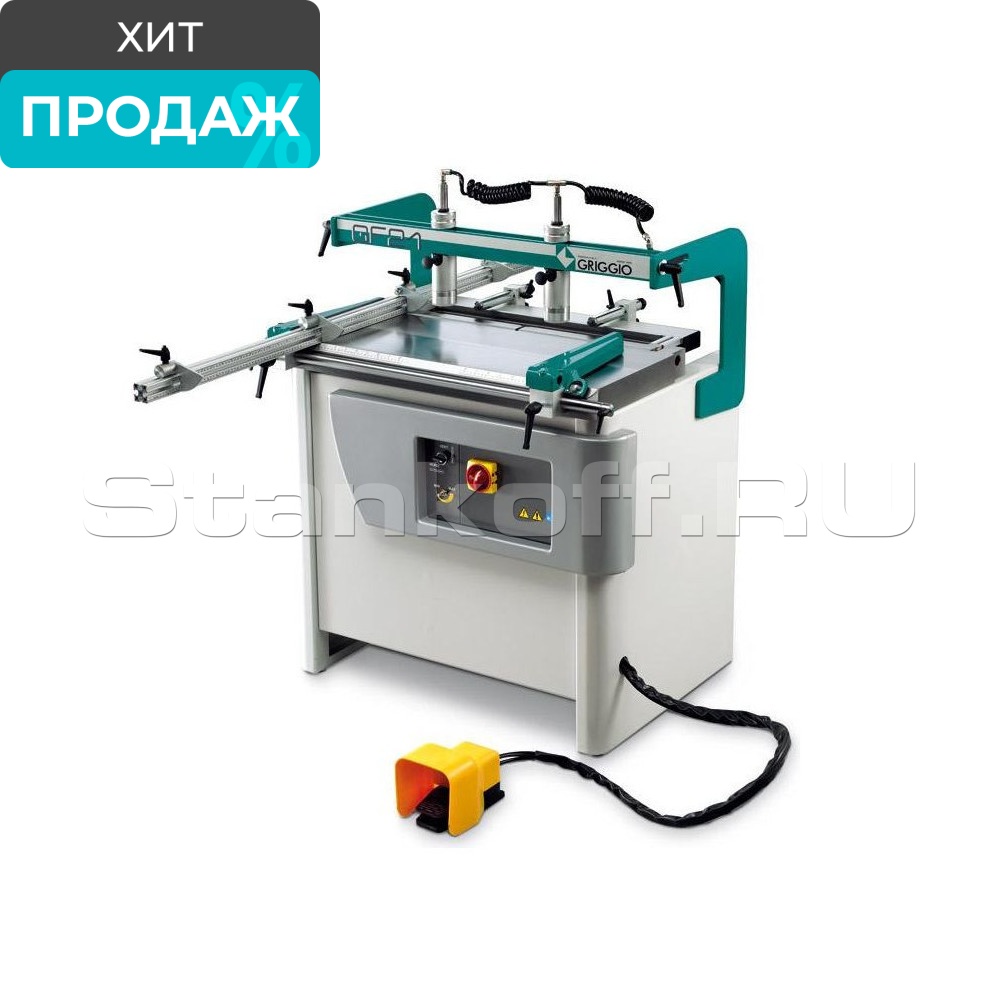

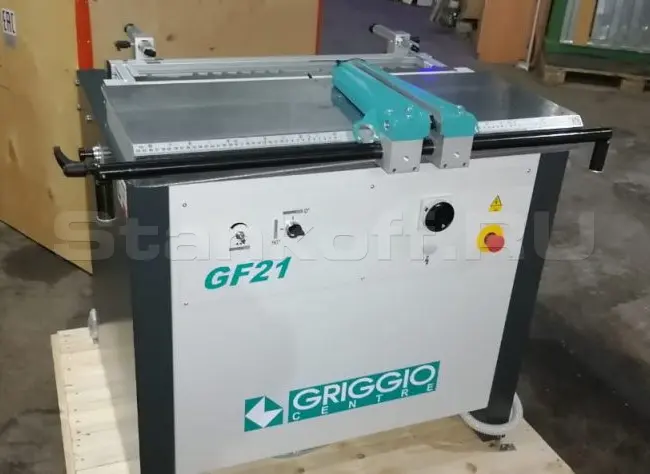

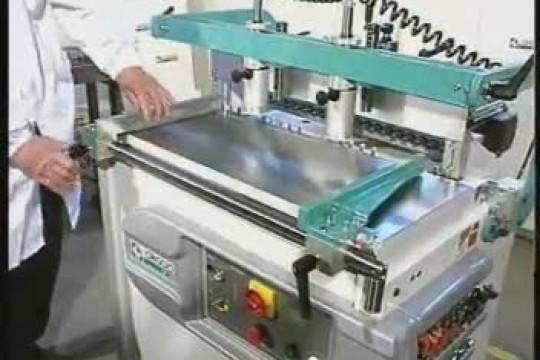

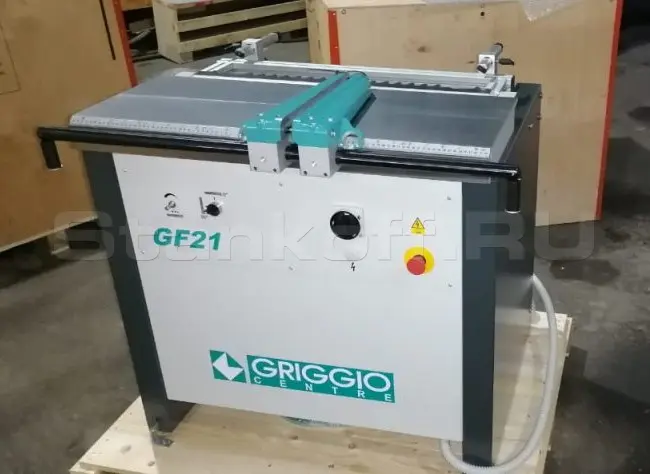

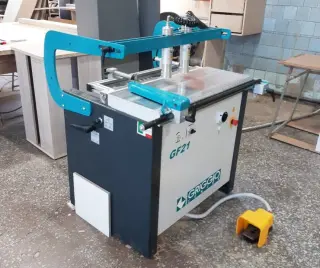

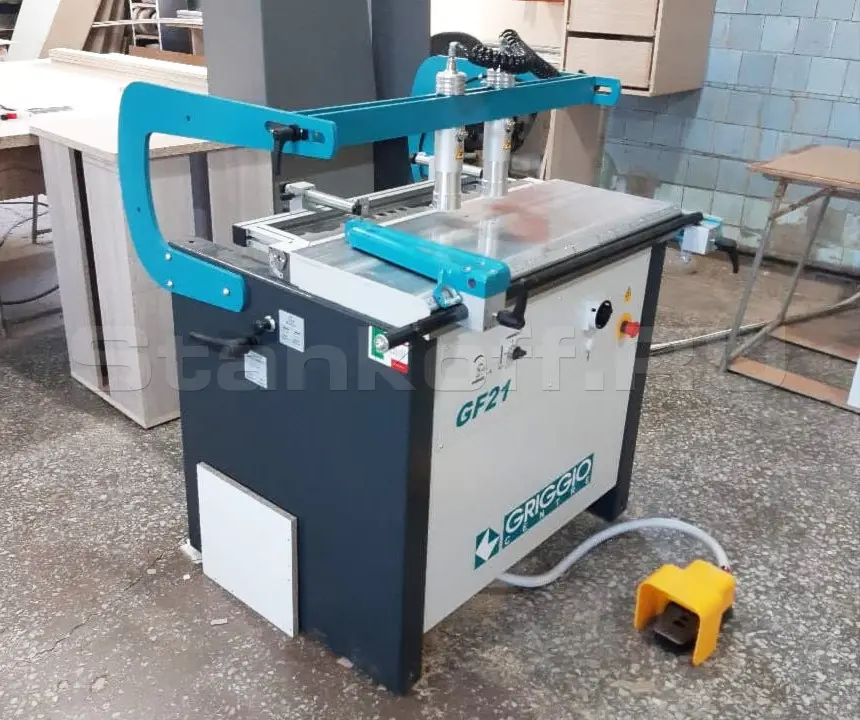

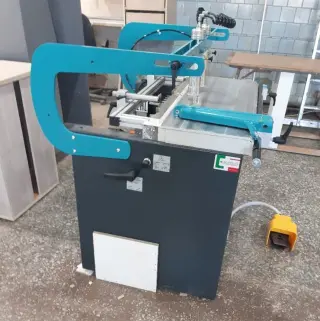

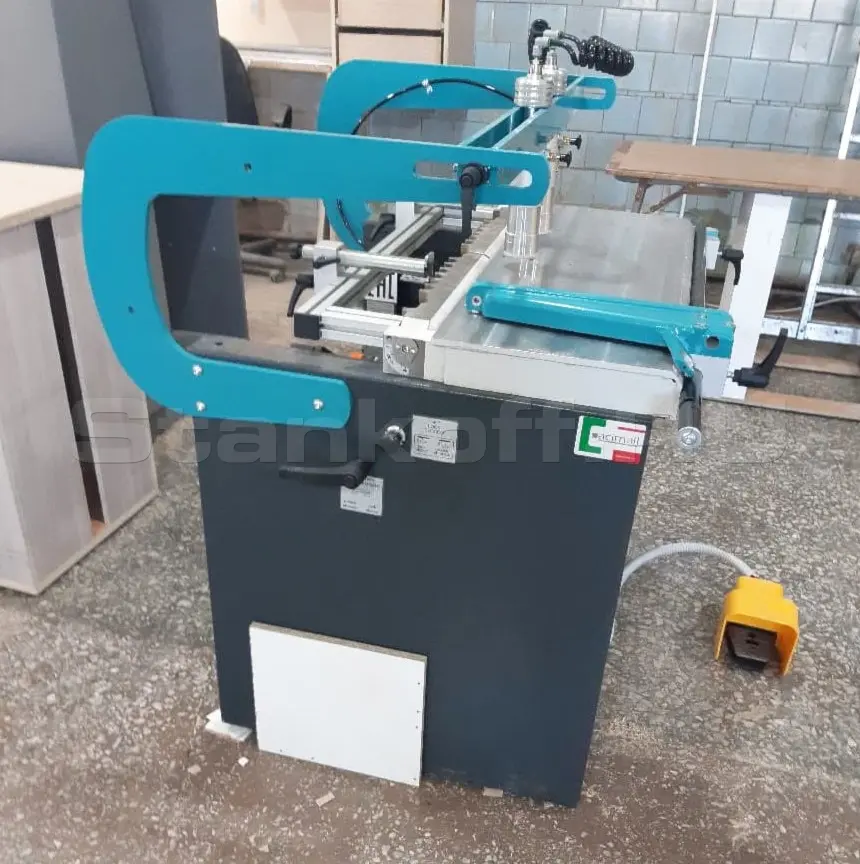

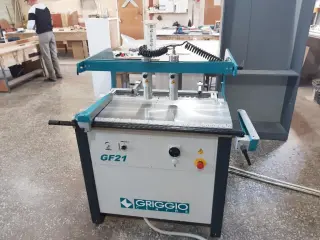

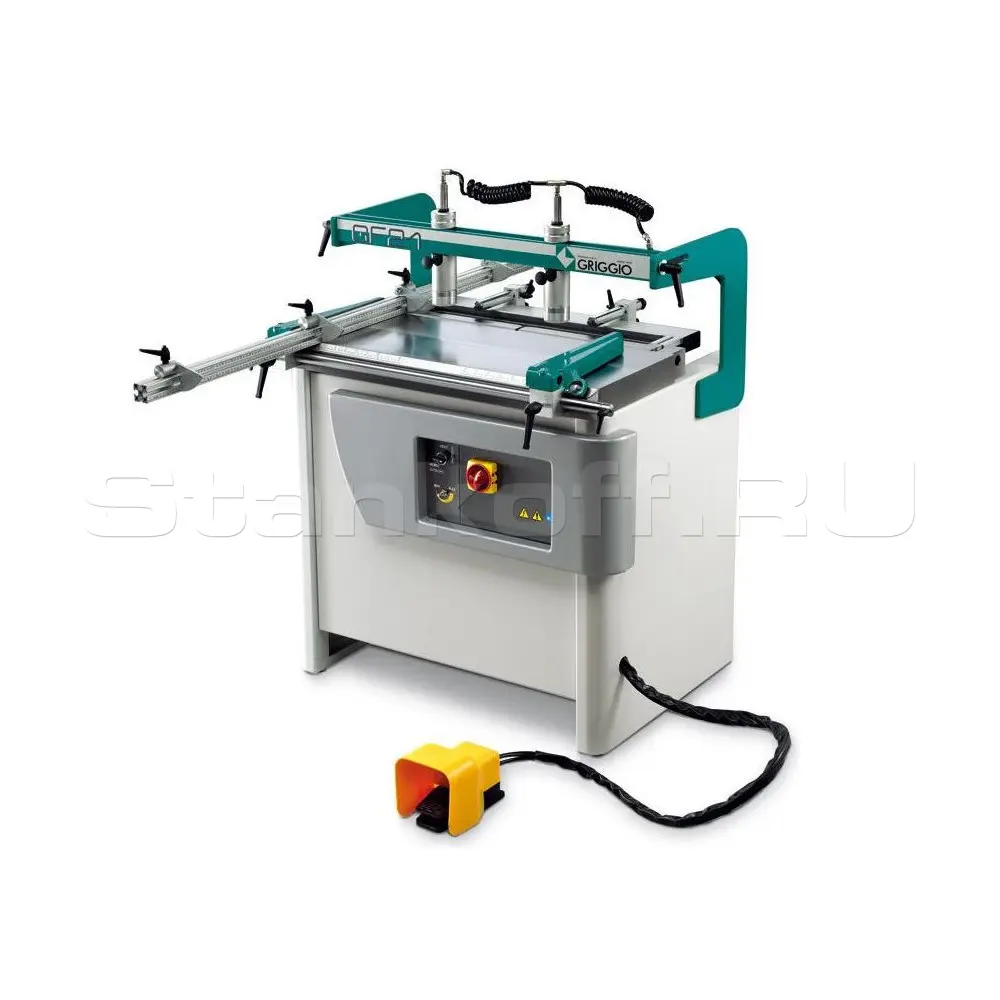

Сверлильно-присадочный станок GF 21
/ 19
Краткие характеристики
Артикул
GF 21
| Количество шпинделей | 21 шт |
| Расстояние между двумя шпинделями | 32 мм |
| Расстояние между внешними шпинделями | 640 мм |
| Макс. глубина сверления | 65 мм |
| Макс. габарит заготовки | 880х3000 мм |
| Макс. толщина заготовки | 90 мм |
| Количество прижимов | 2 шт. |
| Рабочее давление воздуха | 6-8 бар |
| Расход воздуха на рабочий цикл | 10 л/цикл |
| Число моторов | 1 шт. |
| Мощность мотора | 2 лс (1,5 кВт) |
| Частота вращения | 2800 об/мин |
| Габаритные размеры станка | 1100х780х1300 |
| Вес нетто | 250 кг |
Модели серии
Все товары
Конструктив

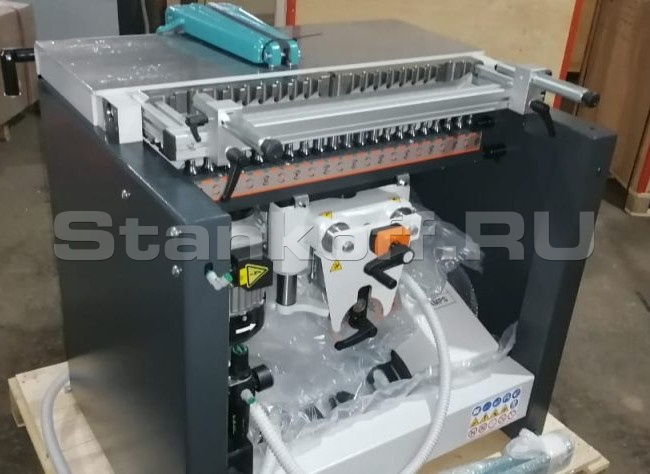

Универсальный с одной поворотной многошпиндельной головкой для сверления отверстий в пласть и торец. На сверлильно-присадочном станке установлен пневмоцилиндр для автоматического поворота сверлильной головки из вертикальной позиции в горизонтальную и обратно, что важно для использования станка на предприятиях по производству корпусной мебели, где требуется частая переналадка. Пользуясь специальным фиксатором, можно установить сверлильную головку под различными углами от 0° до 90° для сверления отверстий.
Рекомендуется для небольших предприятий, занимающихся единичным и мелкосерийным производством.
Комплект поставки
- Алюминиевая линейка 3000 мм с 4 упорами флажками (2 части по 1500 мм)
- Откидные боковые упоры на столе

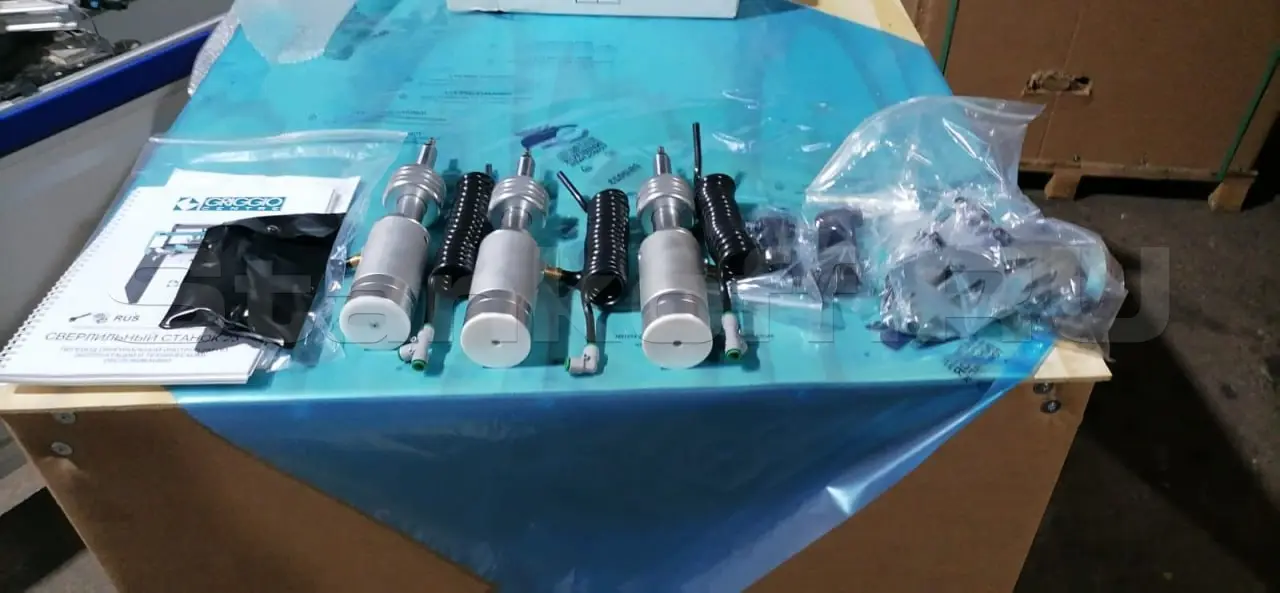

- 3 пневматических самонивелирующихся прижима
- 2 задних базовых упора с быстрым позиционирование для совмещения вертикального и горизонтального сверления
- Пневматический наклон сверлильной головки 0-90 гр. с блокировкой в любом положении и фиксатором на 45 гр.
- Устройство “Quick depth” для регулировки и прямого считывания глубины сверления
- Шпиндели быстрого зажима
- 10 шт. быстрозажимных втулок
- Норматив СЕ
Преимущества

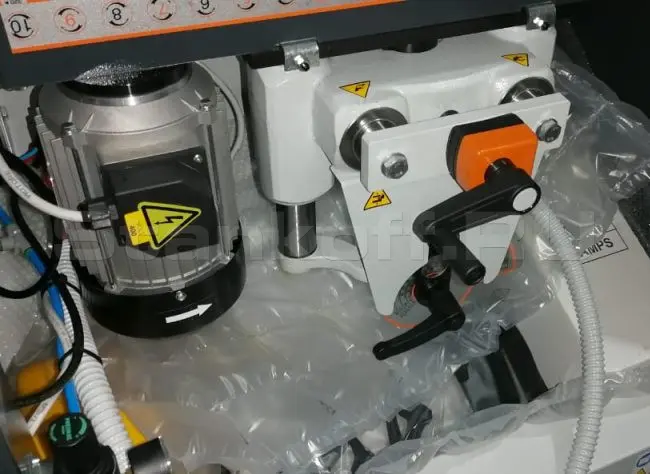

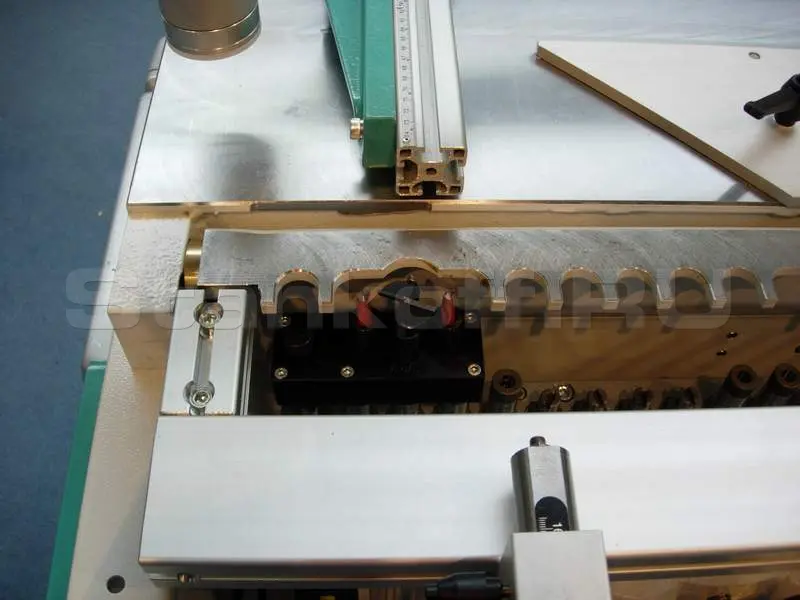

Регулировка сверлильной головы
GRIGGIO GF21, GF23 – внешняя регулировка сверлильной головы 0-45°-90°.
ВСЕ ОСТАЛЬНЫЕ станки имеют регулировку внутри станины.
ВСЕ ОСТАЛЬНЫЕ станки имеют регулировку внутри станины.
Удобство работы

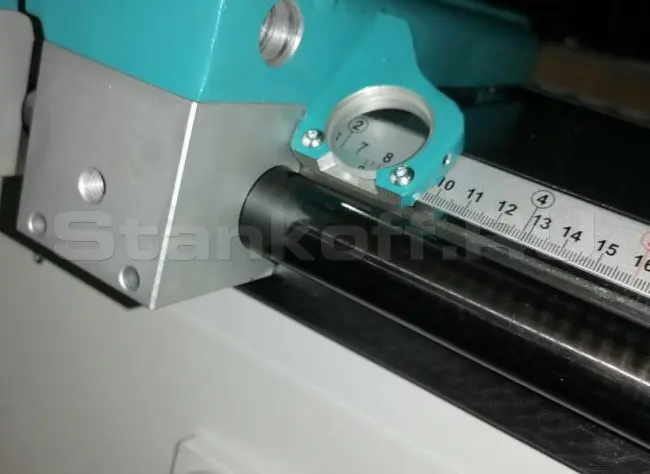

GRIGGIO Задние кронштейны с мм шкалой служат оператору в качестве дополнительных упоров и позволяют выполнять точное сверление без дополнительных просчетов компенсаций, не теряя времени.
ВСЕ ОСТАЛЬНЫЕ имеют менее практичную и неудобную для мебельщиков систему.
ВСЕ ОСТАЛЬНЫЕ имеют менее практичную и неудобную для мебельщиков систему.

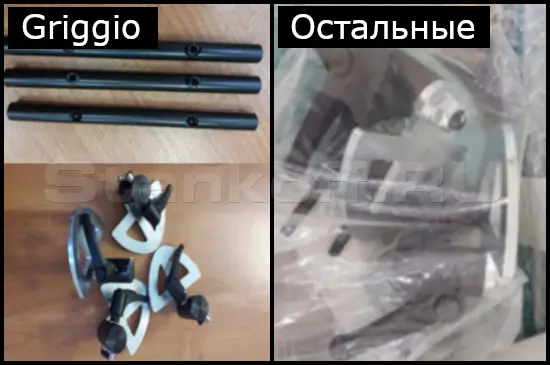

Комплект поставки

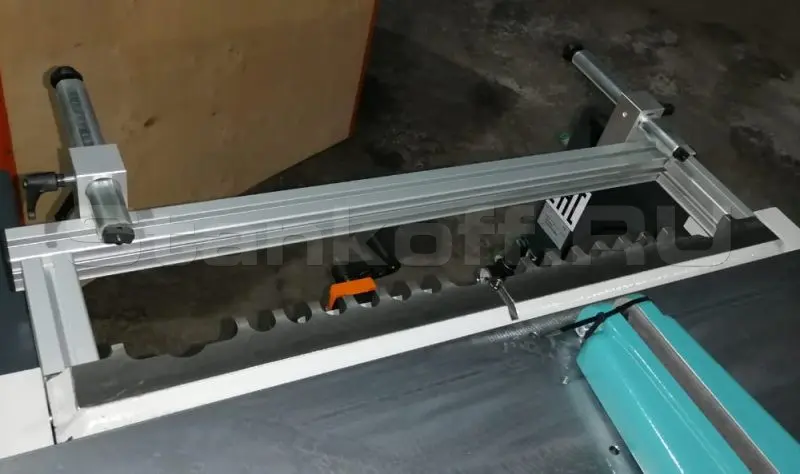

GRIGGIO сверлильные станки комплектуются 4 флажковыми упорами и 3 соединительными фиксаторами для сбора линейки 1,5 м+1,5 м. Если покупатель хочет линейку 3 м цельную, то мы комплектуем станок 3-м линейкой вместо сборной 1,5+1,5 м. Данные крепления обеспечивают жесткость конструкции линейки. Линейку в собранном виде можно ставить на станок как в поперечном положении, так и в продольном.
ВСЕ ОСТАЛЬНЫЕ комплектуются 2 флажковыми упорами, соединительные фиксаторы для сбора линейки 1,5 м+1,5 м отсутствуют. Отсутствие крепежей линейки 1,5 +1,5 м не позволяют использовать линейку в продольном положении в собранном 3 м виде, только куском 1,5 м.
ВСЕ ОСТАЛЬНЫЕ комплектуются 2 флажковыми упорами, соединительные фиксаторы для сбора линейки 1,5 м+1,5 м отсутствуют. Отсутствие крепежей линейки 1,5 +1,5 м не позволяют использовать линейку в продольном положении в собранном 3 м виде, только куском 1,5 м.

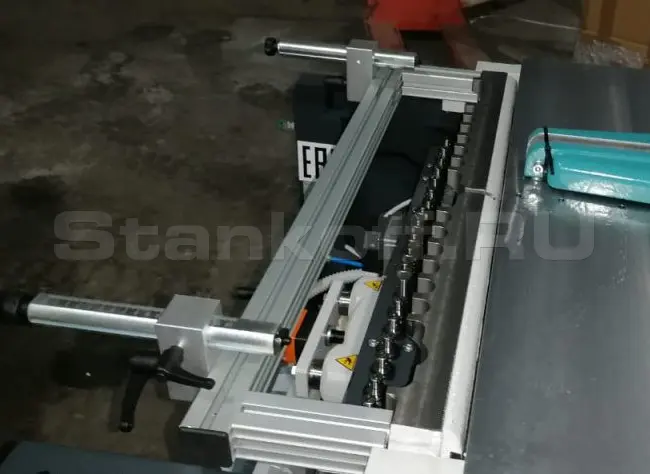

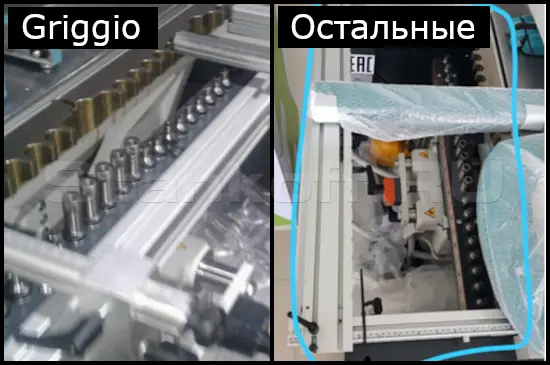

Фронтальная направляющая и упоры
GRIGGIO Фронтальная направляющая перемещения упоров позволяет убрать упоры со стола не снимая их со станка.
ВСЕ ОСТАЛЬНЫЕ станки не имеют фронтальной направляющей и упоры на столе имеют другую конструкцию
ВСЕ ОСТАЛЬНЫЕ станки не имеют фронтальной направляющей и упоры на столе имеют другую конструкцию

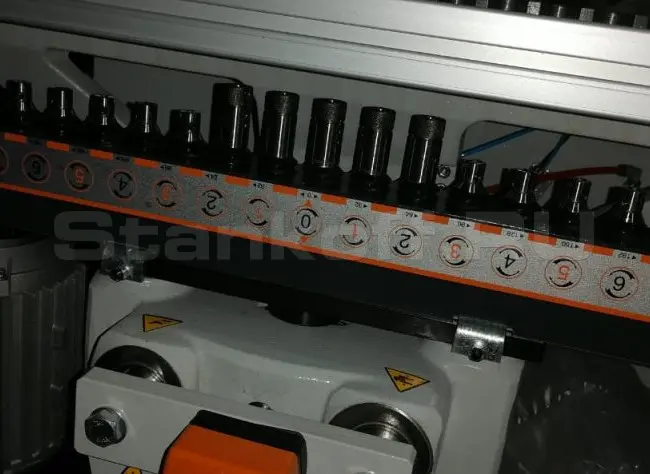

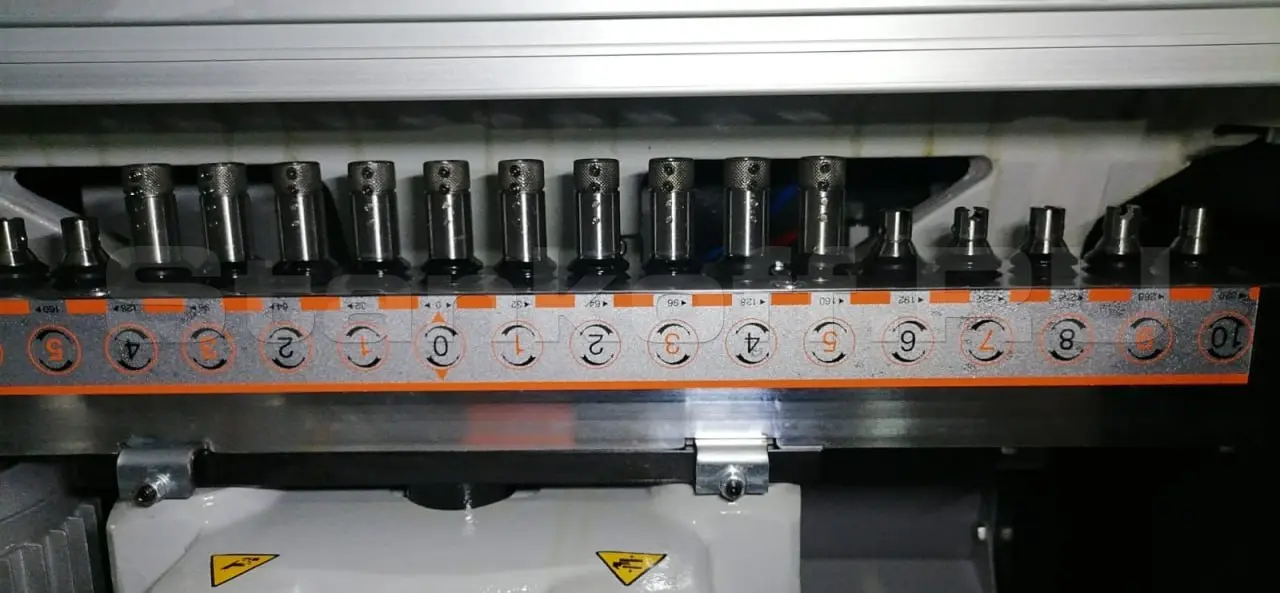

Зажимные втулки
10 шт. быстрозажимных втулок
Пневматика
3 пневматических самонивелирующихся прижима
Опции
- Дополнительный пневматический прижим
- Быстрозажимные втулки-патроны
- Дополнительная линейка 1500 мм с 2-мя флажками-упорами
- Дополнительная линейка 3000 мм с 4-мя флажками-упорами
- Угольник на столе для сверления под 45 градусов
- Угольник на столе для свердения под 90 градусов
- Фрезерный узел для петель Trimac (сверла не входят в комплект)
- Сверла
- Дополнительные флажки-упоры
Характеристики
| Количество шпинделей | 21 шт |
| Расстояние между двумя шпинделями | 32 мм |
| Расстояние между внешними шпинделями | 640 мм |
| Макс. глубина сверления | 65 мм |
| Макс. габарит заготовки | 880х3000 мм |
| Макс. толщина заготовки | 90 мм |
| Количество прижимов | 2 шт. |
| Рабочее давление воздуха | 6-8 бар |
| Расход воздуха на рабочий цикл | 10 л/цикл |
| Число моторов | 1 шт. |
| Мощность мотора | 2 лс (1,5 кВт) |
| Частота вращения | 2800 об/мин |
| Габаритные размеры станка | 1100х780х1300 |
| Вес нетто | 250 кг |
