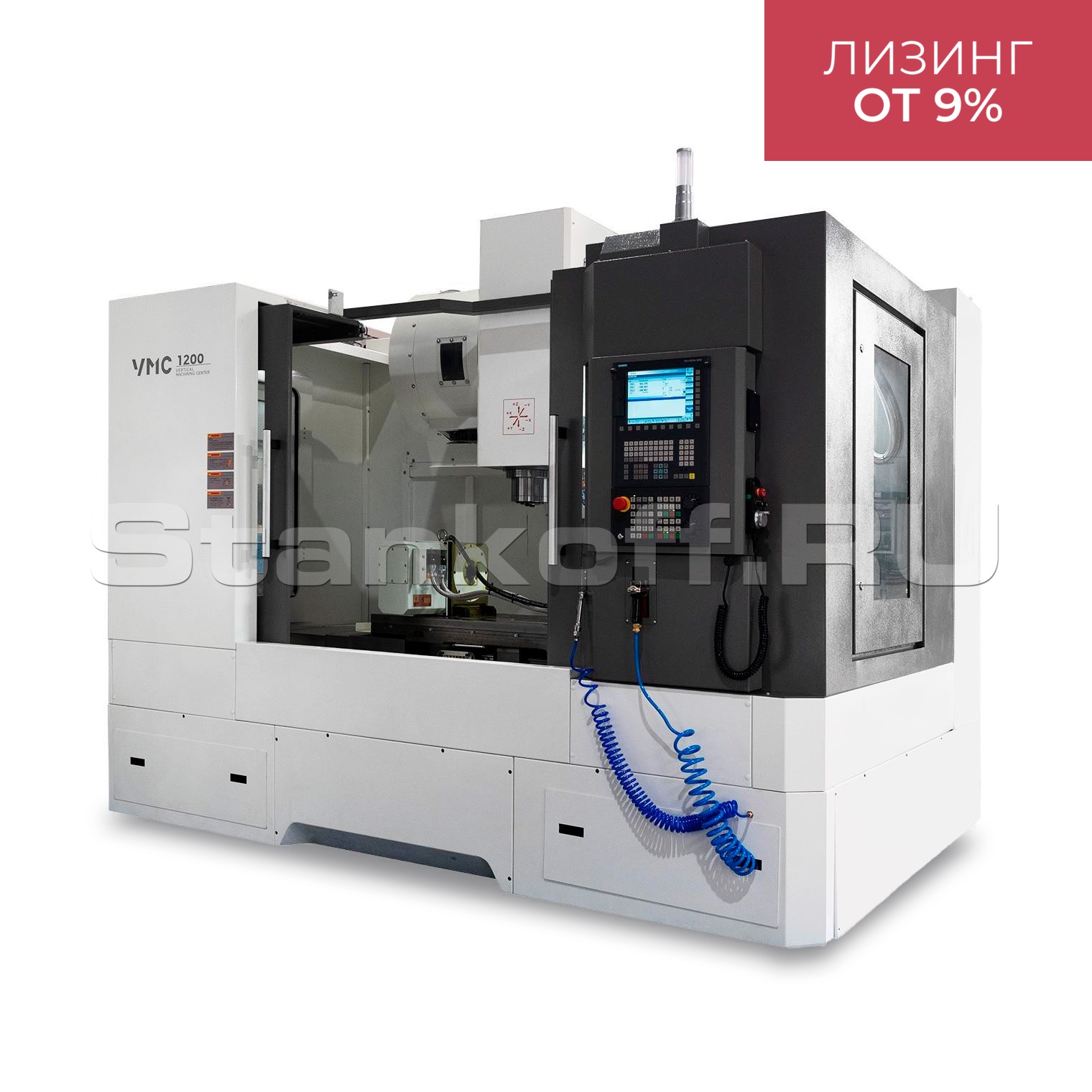

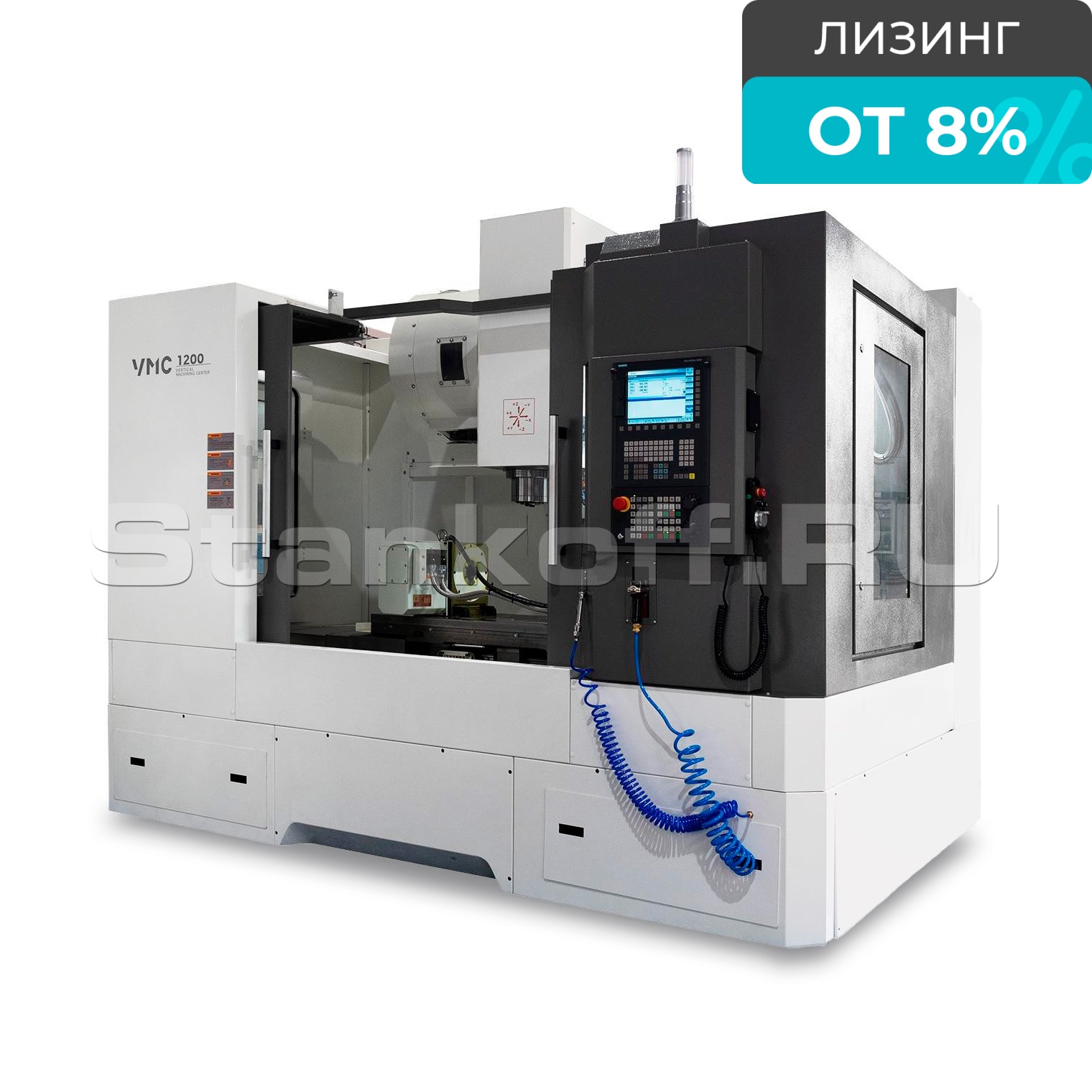

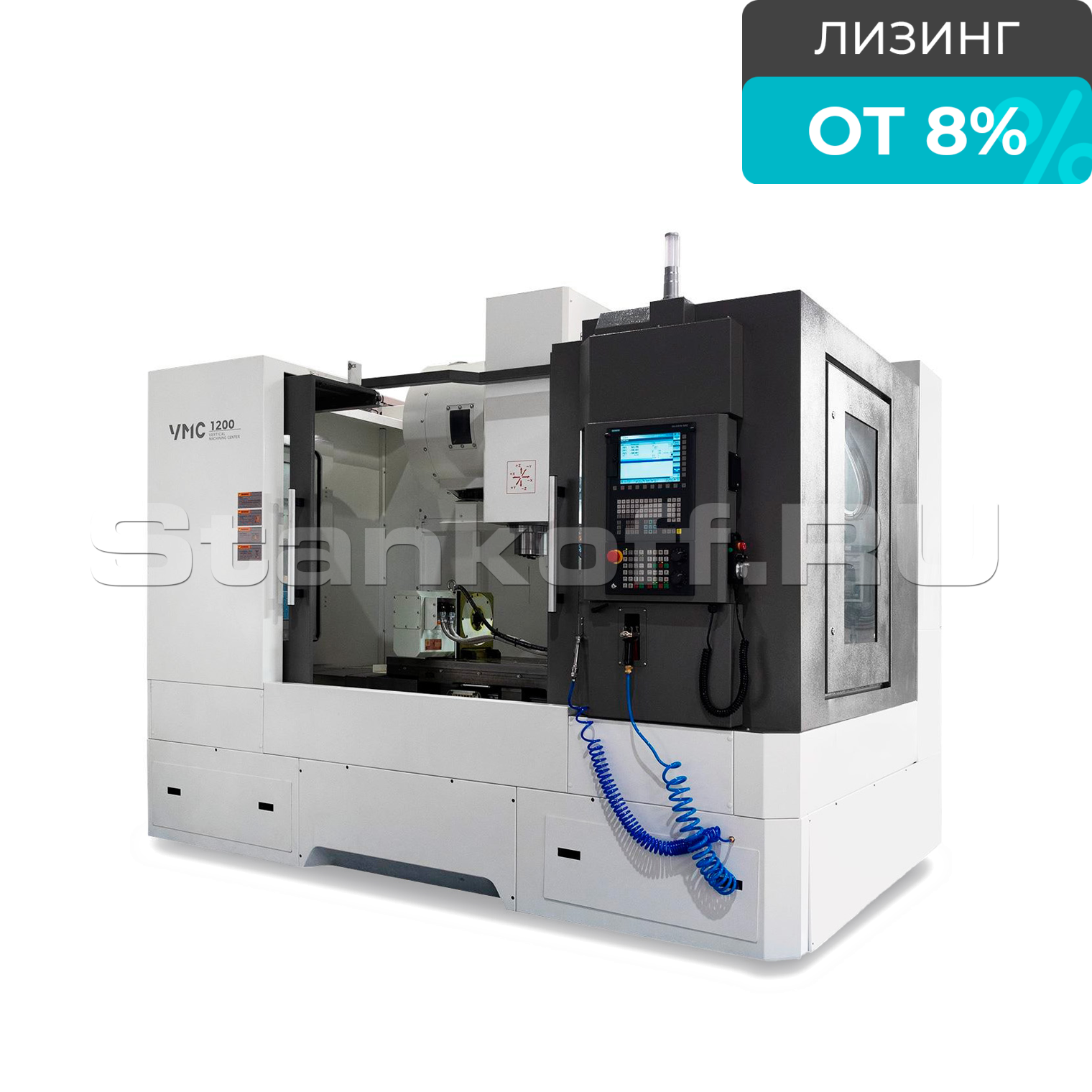

Вертикальный фрезерный обрабатывающий центр DMTG VMC1200F
| Станочные данные | |
| Размер стола, мм | 1220 х 620 |
| Тип направляющих | Качения |
| Размер Т-пазов, кол-во / ширина / шаг, мм | 5 / 18 / 100 |
| Вылет оси шпинделя, мм | 725 |
| Расстояние от шпинделя до стола, мм | 95 – 780 |
| Максимальный вес заготовки, кг | 1200 |
| Шпиндель | |
| Максимальное число оборотов, об/мин | 12000 |
| Конец шпинделя | BT40 |
| Крутящий момент (прод. / 30 мин), Нм | 70 / 95 |
| Перемещения и подачи | |
| Х / Y / Z, мм | 1220 / 620 / 685 |
| Рабочая подача, мм/мин | 10000 |
| Быстрый ход по X, Y, мм/мин | 36000 |
| Быстрый ход по Z, мм/мин | 30000 |
| Точность | |
| Повторяемость, мм | ±0,0025 |
| Позиционирование, мм | ±0,004 |
| Сменщик инструмента | |
| Количество инструмента | 24 |
| Макс. диаметр / длина, мм | 78 (155) / 300 |
| Макс. масса инструмента, кг | 15 |
| Время смены инструмента, с | 2,7 |
| Электрические характеристики | |
| Общая потребляемая мощность, | 30 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность двигателя шпинделя, кВт | 11 / 15 |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Общие параметры | |
| Габариты (ДxШxВ), мм | 2990x2640x2760 |
| Вес, кг | 8500 |
Конструктив
Вертикальный фрезерный обрабатывающий центр VMC1300F - это станок с ЧПУ широкого круга применения для выполнения фрезерных операций, таких как фрезерование плоских поверхностей, отверстий, пазов, уступов, фасонных, сферических и других поверхностей, для сверления, развертывания, зенкерования отверстий, нарезания резьб и других видов обработки деталей сложной формы.
Это идеальное оборудование для обработки заготовок из цветных металлов и сплавов, а также из стали и чугуна, в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Конструктивные особенности

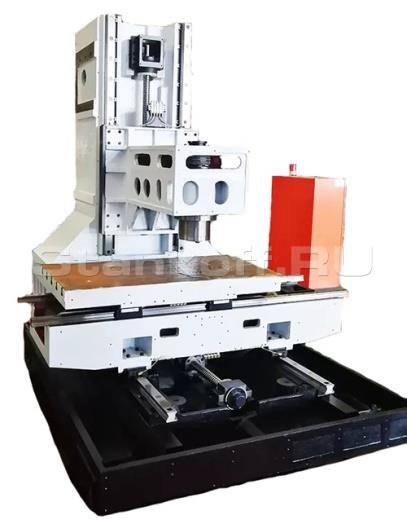

Цельнолитая станина

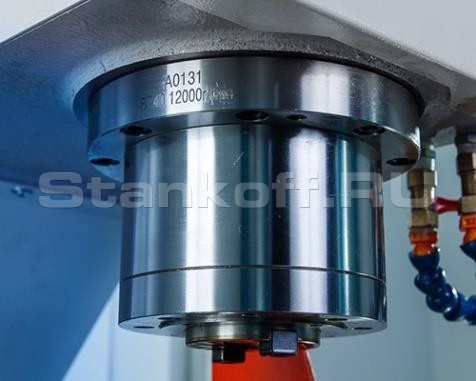

Шпиндель

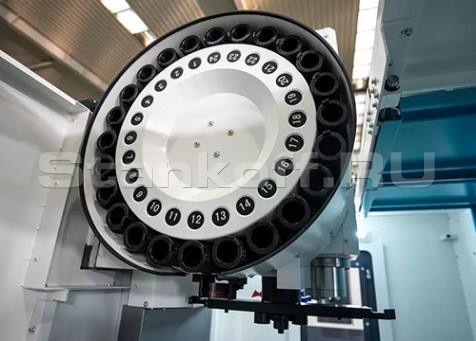

Сменщик инструмента

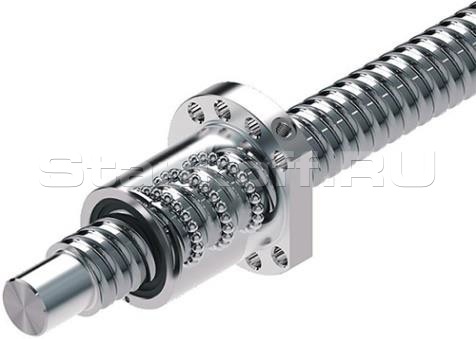

ШВП с преднатягом класса точности С3

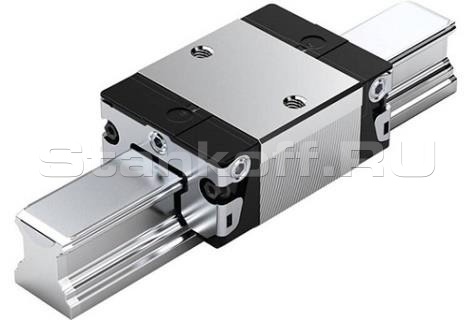

Линейные направляющие качения

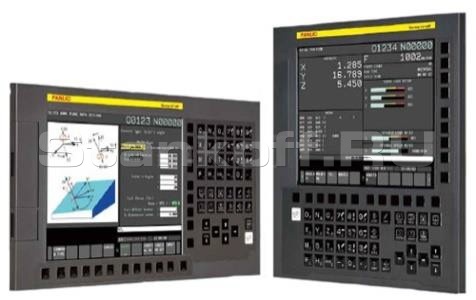

Система ЧПУ Fanuc 0i-MF Plus (Япония)

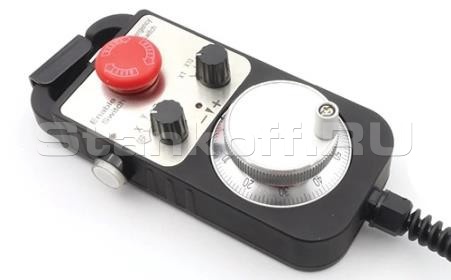

Переносной пульт управления с маховичком

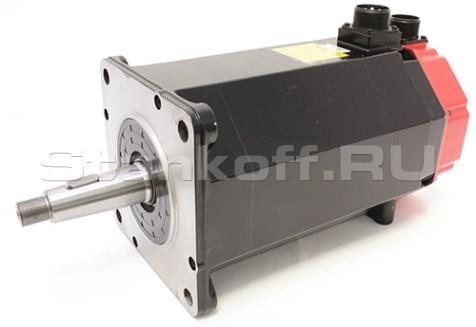

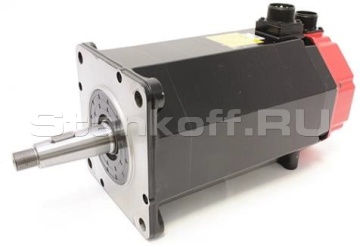

Сервоприводы шпинделя и осей Fanuc (Япония)

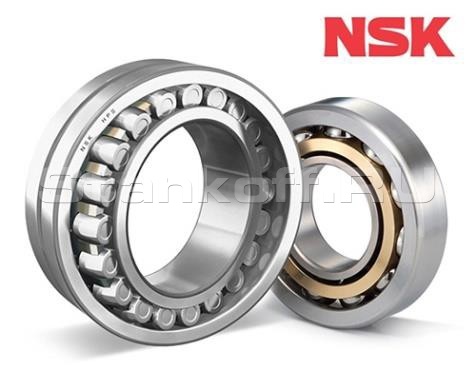

Подшипники шпинделя и осей NSK (Япония)

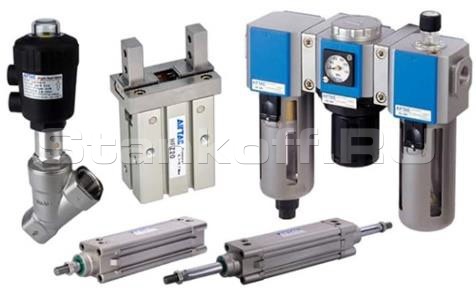

Пневматическая система

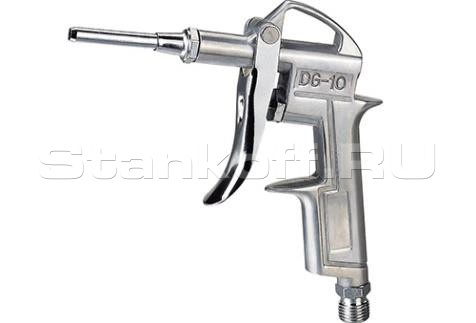

Пневматический обдувочный пистолет

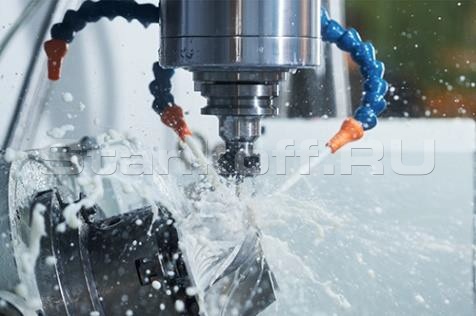

Система подачи СОЖ
Автоматическая система смазки

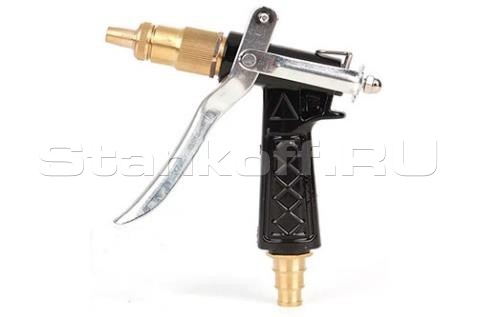

Пистолет подачи СОЖ

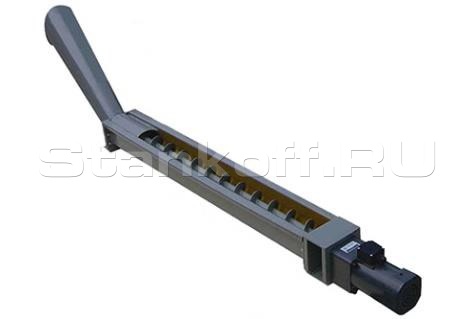

Двойной шнековый транспортер для удаления стружки

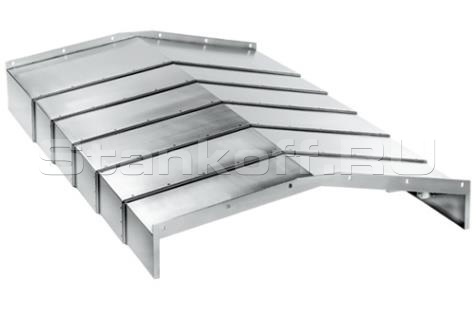

Телескопическая защита направляющих

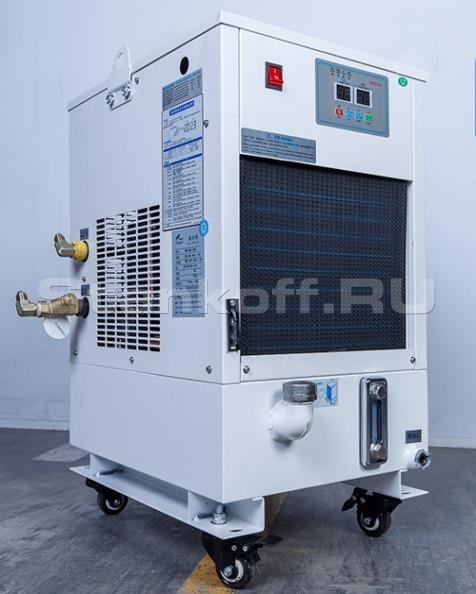

Масляный охладитель шпинделя

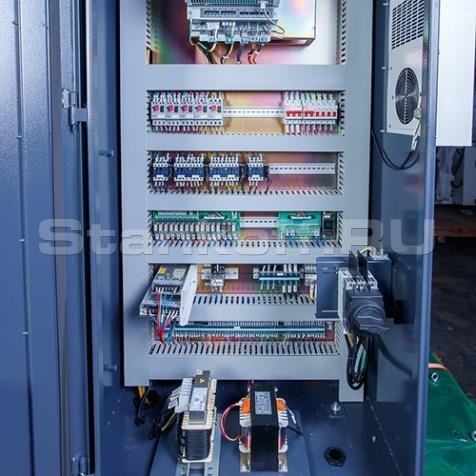

Электрические компоненты

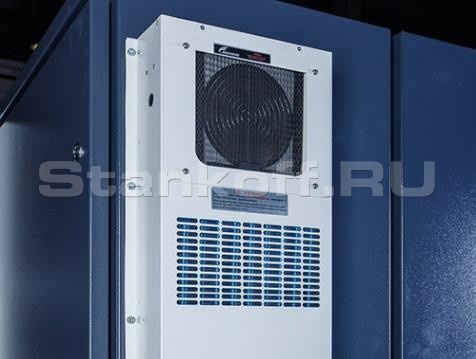

Теплообменник электрошкафа

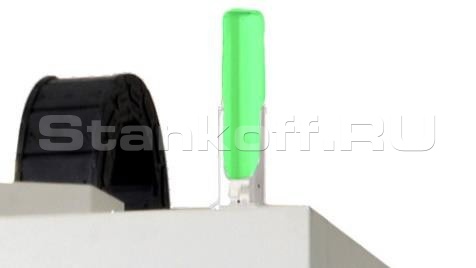

Трехцветная сигнальная лампа

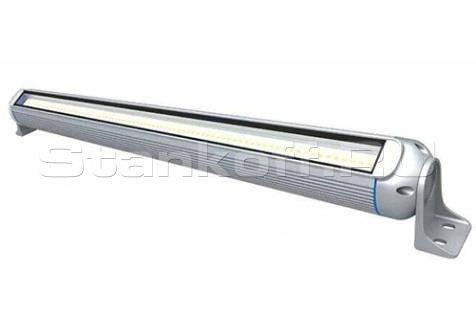

Освещение рабочей зоны
Полная кабинетная защита

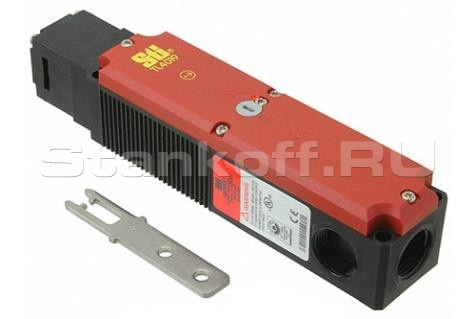

Замок дверей рабочей зоны

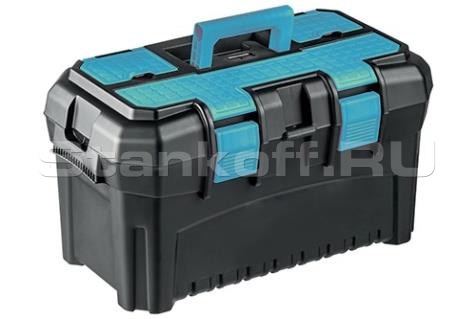

Комплект обслуживающего инструмента
Дополнительные опции

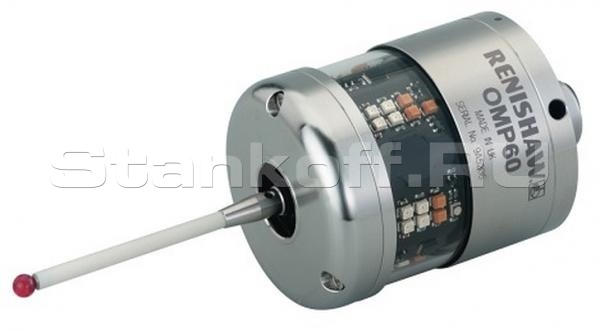

Система оптических измерений OMP60

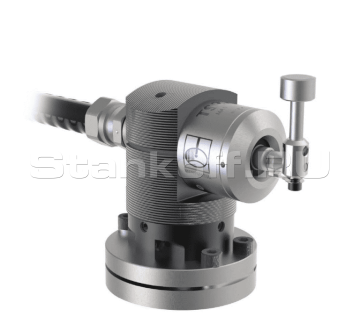

Система измерения инструмента Renishaw

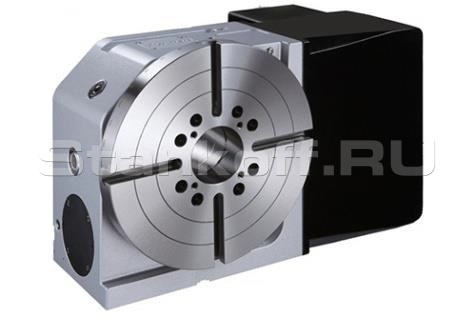

Управляемый поворотный стол (четвертая ось)

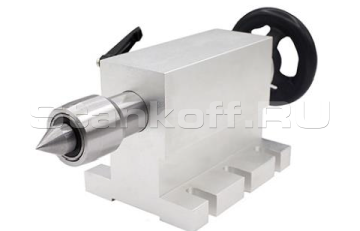

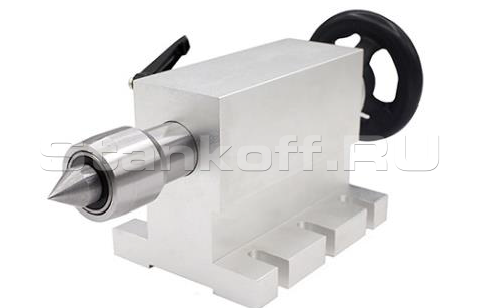

Задняя бабка для поворотного стола

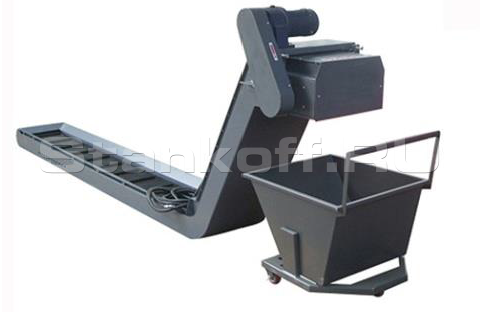

Ленточный транспортер для удаления стружки

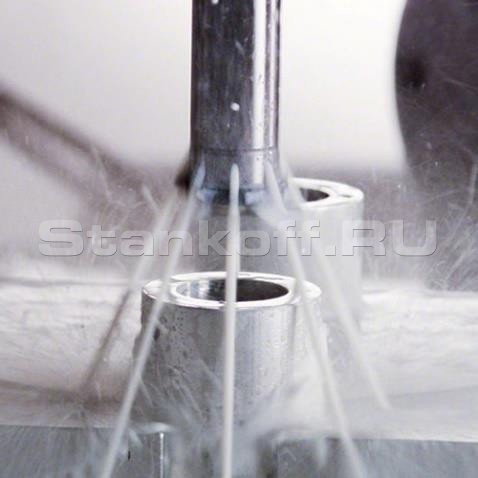

Система подачи СОЖ через шпиндель

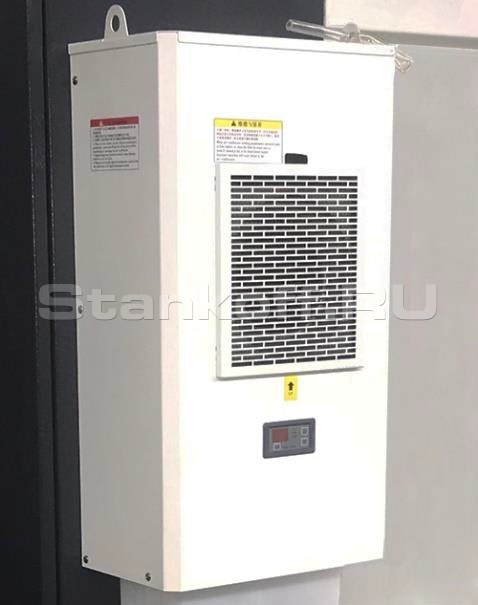

Кондиционер электрошкафа
Стандартная комплектация
- Система ЧПУ Fanuc 0i-MF Plus;
- Магазин инструментов манипуляторного типа на 24 инструмента;
- Двойной шнековый транспортер для удаления стружки;
- Две тележки для сбора стружки;
- Пистолет для обдува воздухом рабочей зоны;
- Масляный охладитель шпинделя;
- Освещение рабочей зоны;
- Теплообменник электрошкафа;
- Руководство по эксплуатации на русском языке.
Характеристики
| Станочные данные | |
| Размер стола, мм | 1220 х 620 |
| Тип направляющих | Качения |
| Размер Т-пазов, кол-во / ширина / шаг, мм | 5 / 18 / 100 |
| Вылет оси шпинделя, мм | 725 |
| Расстояние от шпинделя до стола, мм | 95 – 780 |
| Максимальный вес заготовки, кг | 1200 |
| Шпиндель | |
| Максимальное число оборотов, об/мин | 12000 |
| Конец шпинделя | BT40 |
| Крутящий момент (прод. / 30 мин), Нм | 70 / 95 |
| Перемещения и подачи | |
| Х / Y / Z, мм | 1220 / 620 / 685 |
| Рабочая подача, мм/мин | 10000 |
| Быстрый ход по X, Y, мм/мин | 36000 |
| Быстрый ход по Z, мм/мин | 30000 |
| Точность | |
| Повторяемость, мм | ±0,0025 |
| Позиционирование, мм | ±0,004 |
| Сменщик инструмента | |
| Количество инструмента | 24 |
| Макс. диаметр / длина, мм | 78 (155) / 300 |
| Макс. масса инструмента, кг | 15 |
| Время смены инструмента, с | 2,7 |
| Электрические характеристики | |
| Общая потребляемая мощность, | 30 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Мощность двигателя шпинделя, кВт | 11 / 15 |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Общие параметры | |
| Габариты (ДxШxВ), мм | 2990x2640x2760 |
| Вес, кг | 8500 |
