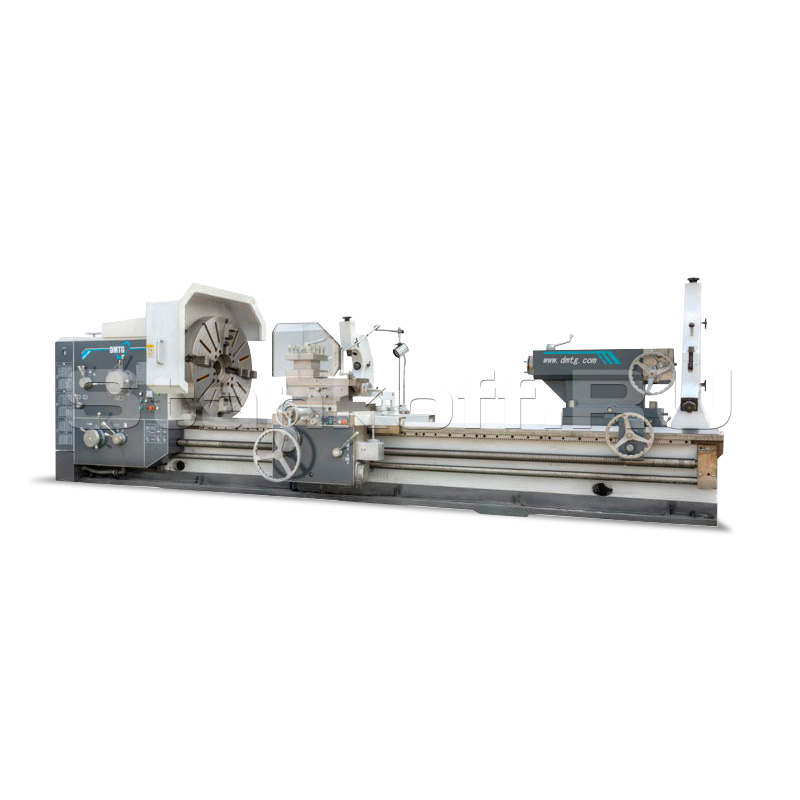

Токарный станок CW61100M/3000

Name: Токарный станок CW61100M/3000
Brand: DMTG
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

DMTG (Китай)

Краткие характеристики

Артикул CW61100M/3000

Диаметр обработки над станиной, мм	1000
Диаметр обработки над суппортом, мм	630
Межцентровое расстояние, мм	3000
Ширина станины, мм	755
Максимальный вес обрабатываемой заготовки, кг	6000
Число оборотов шпинделя (вперед/назад), об/мин	3,15 - 315 / 4,5 - 390
Количество скоростей шпинделя (вперед/назад), шт	21 / 12
Проходное отверстие шпинделя, мм	130 (опция: 160)
Фланец шпинделя	A2-15 (DIN 55026, ISO 702/I)
Внутренний конус шпинделя, мм	метрический 140 (1:20)
Диаметр шпинделя в передней опоре, мм	200
Максимальный крутящий момент шпинделя, Нм	10500
Продольная подача (56 подач), мм/об	0,1 - 12
Поперечная подача (56 подач), мм/об	0,05 - 6
Подача верхней каретки суппорта (56 подач), мм/об	0,025 - 3
Быстрый ход в продольном направлении, мм/мин	3740
Быстрый ход в поперечном направлении, мм/мин	1870
Быстрый ход верхней каретки суппорта, мм/мин	935
Пределы шага нарезаемых метрических резьб (44 шага), мм	1 - 120
Пределы шага нарезаемых дюймовых резьб (31 шаг), ниток/дюйм	28 - 1/4
Пределы шага нарезаемых модульных резьб (45 шагов)	модуль 0,5 - 60
Пределы шага нарезаемых питчевых резьб (38 шагов)	56 - 1/2 DP
Размер державки резца, мм	45 х 45
Угол поворота верхней каретки суппорта, град	± 90°
Ход верхней каретки суппорта, мм	300
Ход поперечной каретки суппорта, мм	580
Конус шпинделя задней бабки, мм	метрический 80 (1:20)
Диаметр пиноли задней бабки, мм	160 (опция: 200)
Ход пиноли задней бабки, мм	300
Энергопотребление, В/Гц	380/50
Мощность двигателя шпинделя, кВт	22 (опция: 30)
Общая потребляемая мощность	30
Габаритные размеры (ДxШxВ), мм	5950x1855x1890
Вес станка, кг	11000

Все характеристики

Модели серии

Все товары

CW61100M/6000

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный станок CW61100M – высокоточный и мощный токарный станок, предназначенный для серийного производства крупногабаритных деталей в различных отраслях промышленности. Обеспечивает эффективную черновую, получистовую и чистовую обработку заготовок из стали, чугуна и цветных металлов.

Особенности станка

Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм (опция: 160 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 5000 кг;
Возможно силовое точение со съемом до 10 мм за проход;
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 755 мм;
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм);
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде;
Мощный электродвигатель 22 кВт (опция: 30 кВт);
Высокопроизводительная гидростанция с баком 50 л;
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
Гидравлический тормоз шпинделя;
Закаленные шлифованные шестерни передней бабки и коробки подач;
Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности;
Привод быстрого хода суппорта со скоростью перемещений 3740 мм/мин в продольном направлении и 1870 мм/мин в поперечном направлении и 935 мм/мин верхней каретки суппорта;
Мощная задняя бабка с пинолью диметром 160 мм и ходом 300 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Редуктор хода пиноли задней бабки с передаточным отношением 1:20;
Автоматическая система смазки направляющих и ходовых винтов;
Перегрузочная муфта ходового винта;
Система подачи СОЖ в зону резания;
Современный аналог советских станков ДИП-500, 1М65.

Комплектация

4-кулачковый токарный патрон Ø1000 мм;
Люнет неподвижный Ø50-470 мм;
Система подачи СОЖ;
Станочный светильник;
Упорный центр метрический 80 мм (1:20);
Защитный кожух токарного патрона;
Комплект обслуживающего инструмента;
Руководство по эксплуатации на русском языке.

Характеристики

Диаметр обработки над станиной, мм	1000
Диаметр обработки над суппортом, мм	630
Межцентровое расстояние, мм	3000
Ширина станины, мм	755
Максимальный вес обрабатываемой заготовки, кг	6000
Число оборотов шпинделя (вперед/назад), об/мин	3,15 - 315 / 4,5 - 390
Количество скоростей шпинделя (вперед/назад), шт	21 / 12
Проходное отверстие шпинделя, мм	130 (опция: 160)
Фланец шпинделя	A2-15 (DIN 55026, ISO 702/I)
Внутренний конус шпинделя, мм	метрический 140 (1:20)
Диаметр шпинделя в передней опоре, мм	200
Максимальный крутящий момент шпинделя, Нм	10500
Продольная подача (56 подач), мм/об	0,1 - 12
Поперечная подача (56 подач), мм/об	0,05 - 6
Подача верхней каретки суппорта (56 подач), мм/об	0,025 - 3
Быстрый ход в продольном направлении, мм/мин	3740
Быстрый ход в поперечном направлении, мм/мин	1870
Быстрый ход верхней каретки суппорта, мм/мин	935
Пределы шага нарезаемых метрических резьб (44 шага), мм	1 - 120
Пределы шага нарезаемых дюймовых резьб (31 шаг), ниток/дюйм	28 - 1/4
Пределы шага нарезаемых модульных резьб (45 шагов)	модуль 0,5 - 60
Пределы шага нарезаемых питчевых резьб (38 шагов)	56 - 1/2 DP
Размер державки резца, мм	45 х 45
Угол поворота верхней каретки суппорта, град	± 90°
Ход верхней каретки суппорта, мм	300
Ход поперечной каретки суппорта, мм	580
Конус шпинделя задней бабки, мм	метрический 80 (1:20)
Диаметр пиноли задней бабки, мм	160 (опция: 200)
Ход пиноли задней бабки, мм	300
Энергопотребление, В/Гц	380/50
Мощность двигателя шпинделя, кВт	22 (опция: 30)
Общая потребляемая мощность	30
Габаритные размеры (ДxШxВ), мм	5950x1855x1890
Вес станка, кг	11000
