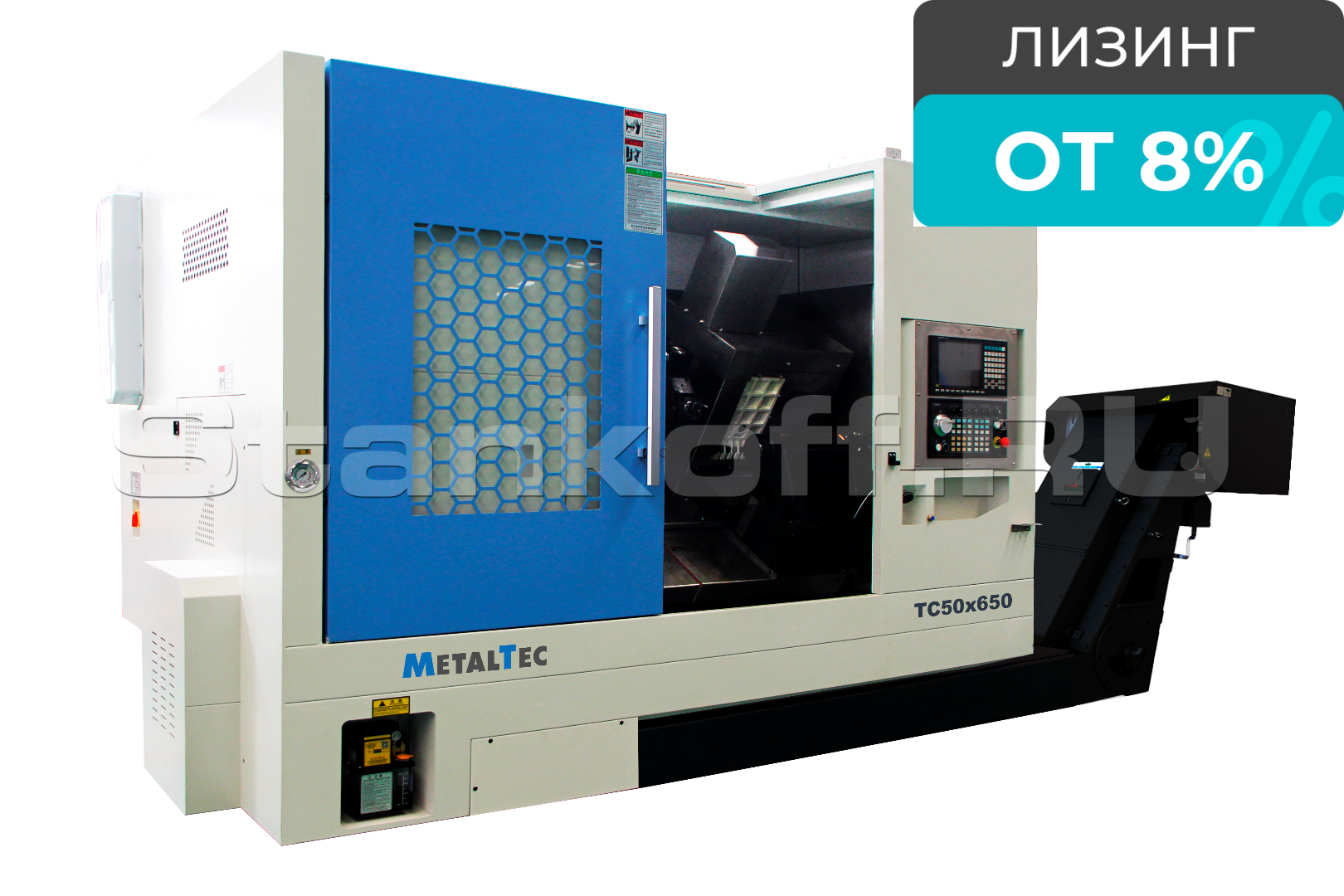

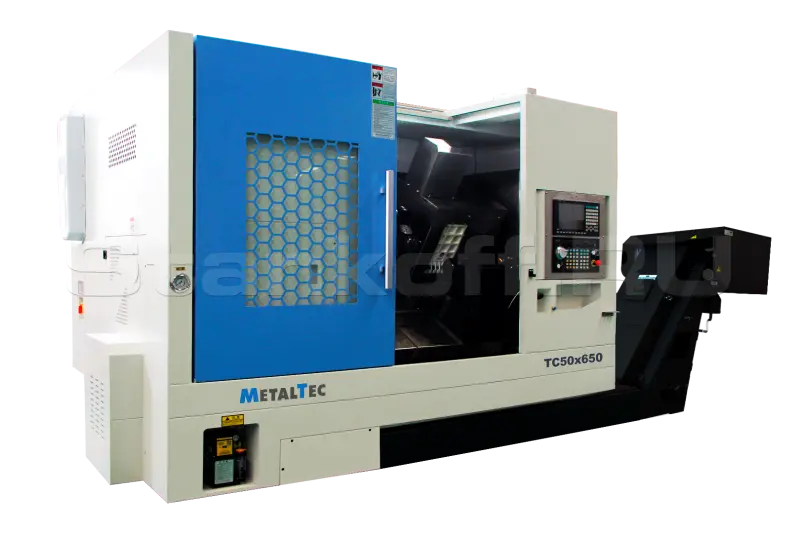

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 ПРОМ

Name: Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 ПРОМ
Brand: MetalTec
Rating: 5 (1 reviews)

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул ТС 50х650 ПРОМ

Расстояние между центрами, мм	620
Максимальный диаметр над станиной, мм	Φ500
Максимальный диаметр над суппортом, мм	Φ230
Шпиндель
Максимальные обороты, об/мин	4000
Проходное отверстие шпинделя, мм	Φ 51
Торец шпинделя	A2-6
Диаметр патрона, мм	Φ200
Перемещение суппорта
Ход по оси Х, мм	270
Ход по оси Z, мм	550
X/Z ускоренное перемещение, м/мин	20 / 20
Инструментальный резцедержатель
Тип	12-ти позиционная гидравлическая револьверная голова
Количество инструмента	12
Размер инструмента, мм	25x25
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT5
Двигатель
Мощность двигателя, кВт	11/15
Насос СОЖ, ватт	370
Габаритные размеры
Габариты станка (Д×Ш×В), мм	2800x1800x1800
Габариты в упаковке (Д×Ш×В), мм	3000 x2000x2000
Вес станка (нетто/брутто), кг	3100/3400

Все характеристики

Конструктив

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 50х650 ПРОМ предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Отличительные особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
Направляющие качения (Тайвань);
Гидравлическая задняя бабка;
Полное кабинетное ограждение;
Проходное отверстие шпинделя 50 мм;
Станина имеет индукционную закалку с твердостью > HRC55;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Оригинальные компоненты SIEMENS.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
Кабинетная защита;
Шкаф с электрокомпонентами, степень защиты IP54.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Конструктивные особенности

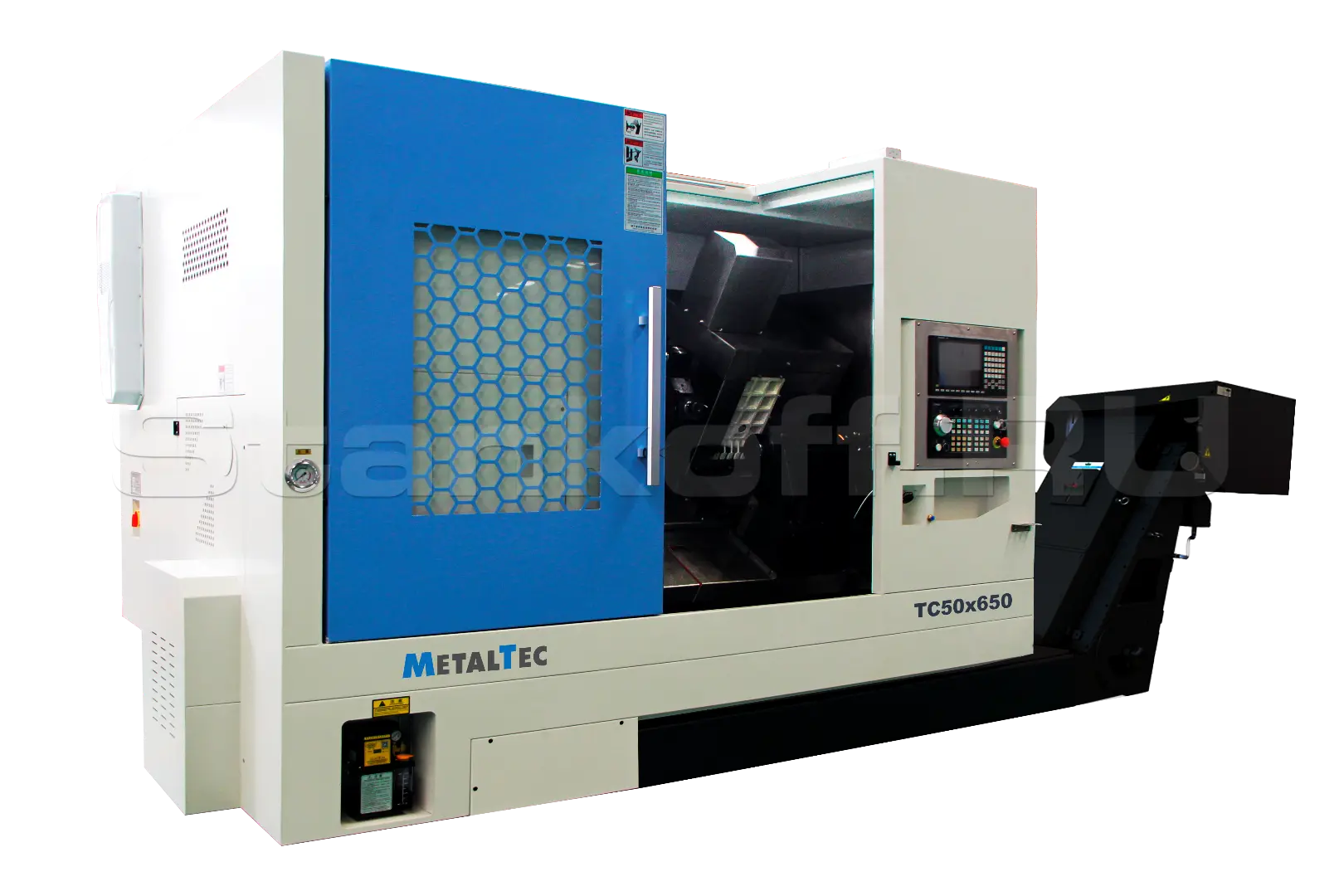

Кабинетное ограждение

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

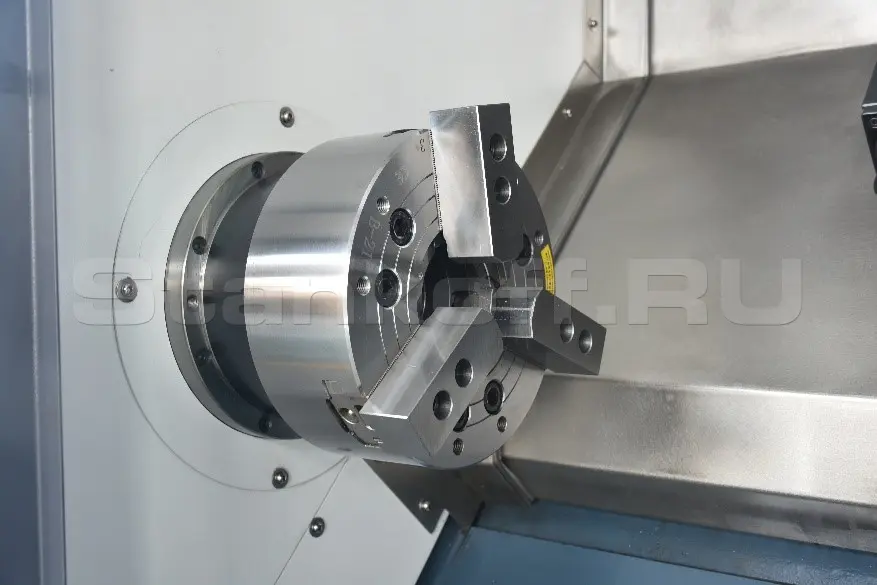

Гидравлический патрон 200 мм

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.
За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

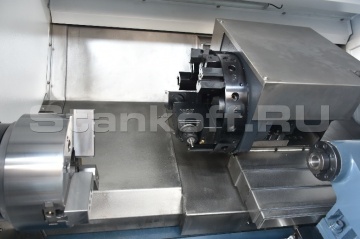

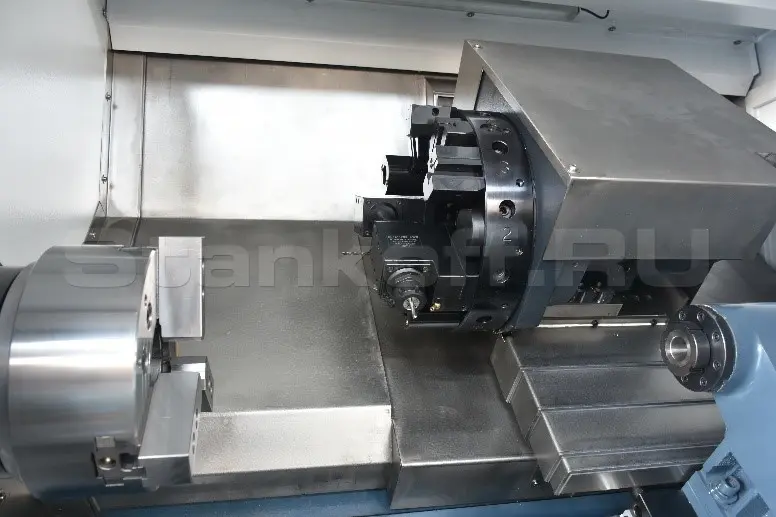

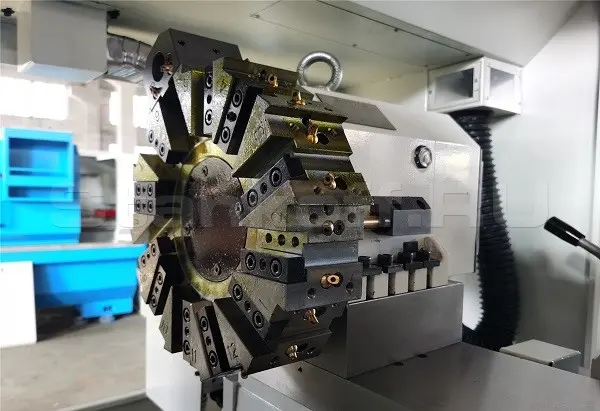

12-ти позиционная револьверная голова

Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной.

Приводная система SIEMENS

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

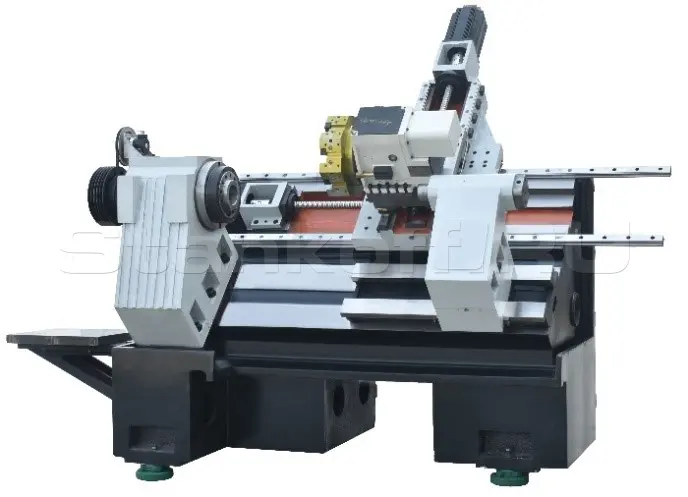

Наклонная монолитная станина из чугуна

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термообработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
В стандартной комплектации станок оборудован виброопорами.

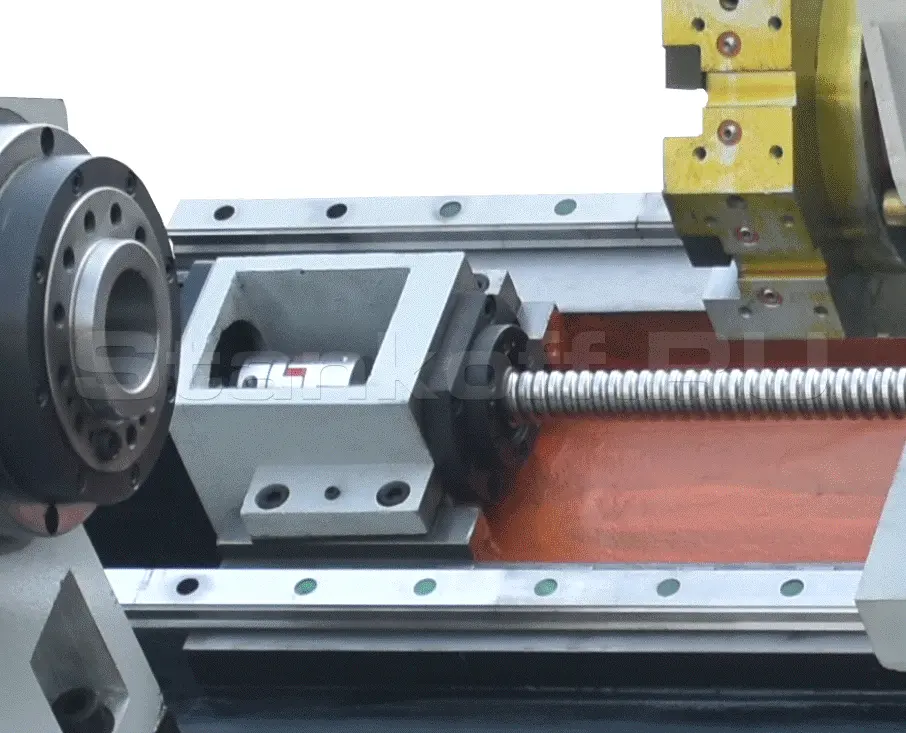

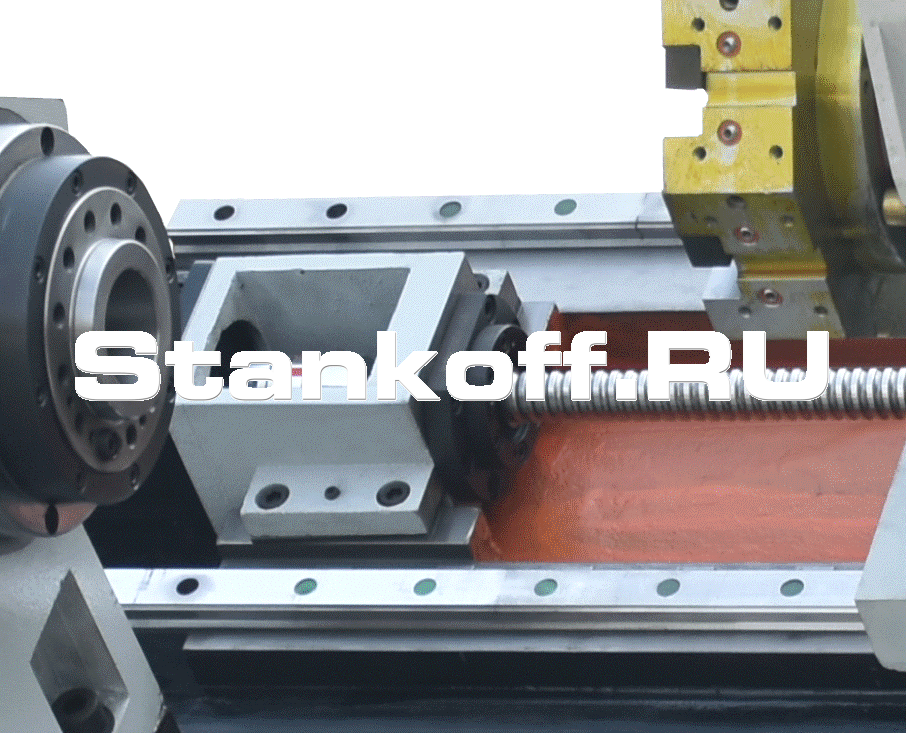

Направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

Телескопические защиты

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

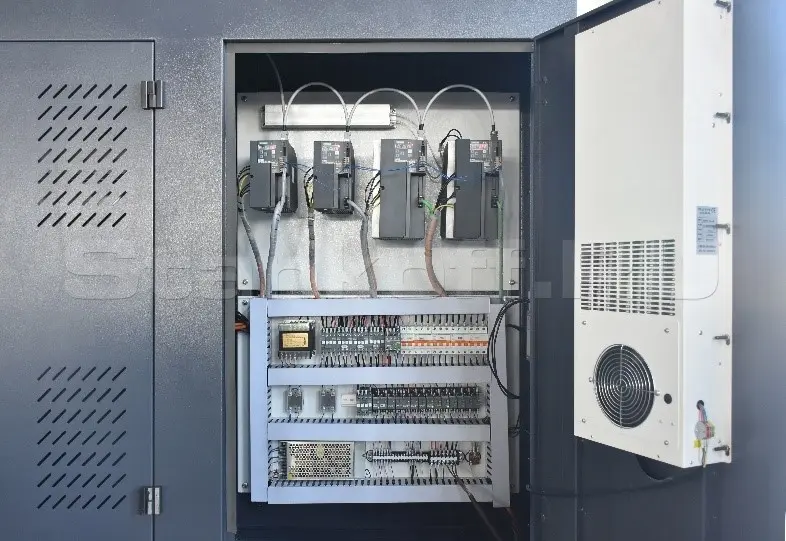

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).
Контакторы – Sсhneider (Франция).

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

Измерение и привязка инструмента RENISHAW

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

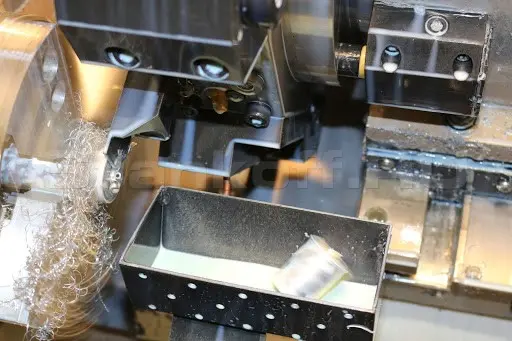

Деталеуловитель

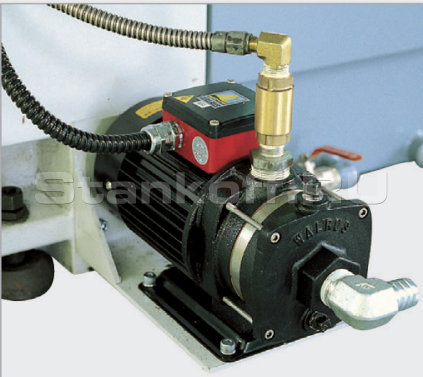

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Стандартная комплектация

3-кулачковый гидравлический патрон 200 мм;
11/15 кВт электродвигатель шпинделя;
Гидравлическая задняя бабка;
12-ти позиционная гидравлическая револьверная голова BMT55;
Система ЧПУ Siemens 808D Advanced;
Серводвигатели Siemens по осям Х/Z;
Автоматическая система смазки направляющих;
Система подачи охлаждающей жидкости (СОЖ)
Вспомогательный источник света;
Кабинетная защита;
Комплект ЗИП;
Стружечный конвейер;
Деталеуловитель;
Измерение и привязка инструмента;

Характеристики

Расстояние между центрами, мм	620
Максимальный диаметр над станиной, мм	Φ500
Максимальный диаметр над суппортом, мм	Φ230
Шпиндель
Максимальные обороты, об/мин	4000
Проходное отверстие шпинделя, мм	Φ 51
Торец шпинделя	A2-6
Диаметр патрона, мм	Φ200
Перемещение суппорта
Ход по оси Х, мм	270
Ход по оси Z, мм	550
X/Z ускоренное перемещение, м/мин	20 / 20
Инструментальный резцедержатель
Тип	12-ти позиционная гидравлическая револьверная голова
Количество инструмента	12
Размер инструмента, мм	25x25
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT5
Двигатель
Мощность двигателя, кВт	11/15
Насос СОЖ, ватт	370
Габаритные размеры
Габариты станка (Д×Ш×В), мм	2800x1800x1800
Габариты в упаковке (Д×Ш×В), мм	3000 x2000x2000
Вес станка (нетто/брутто), кг	3100/3400
