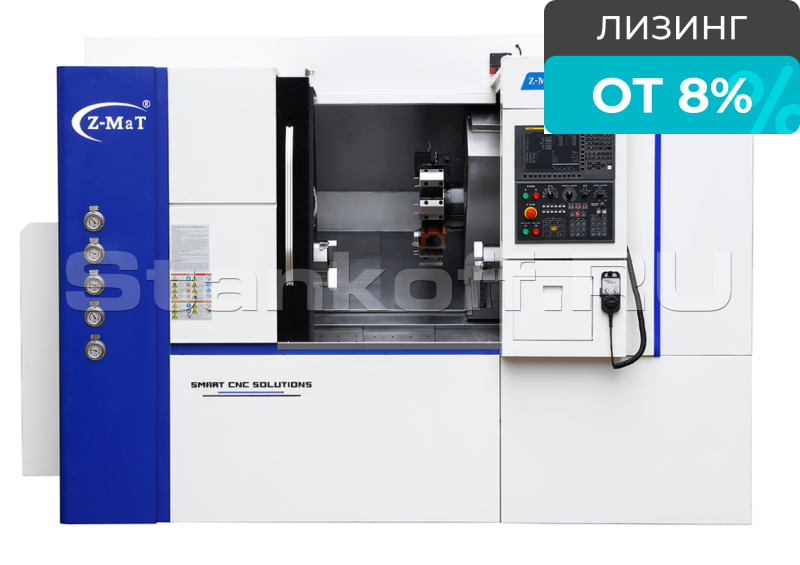

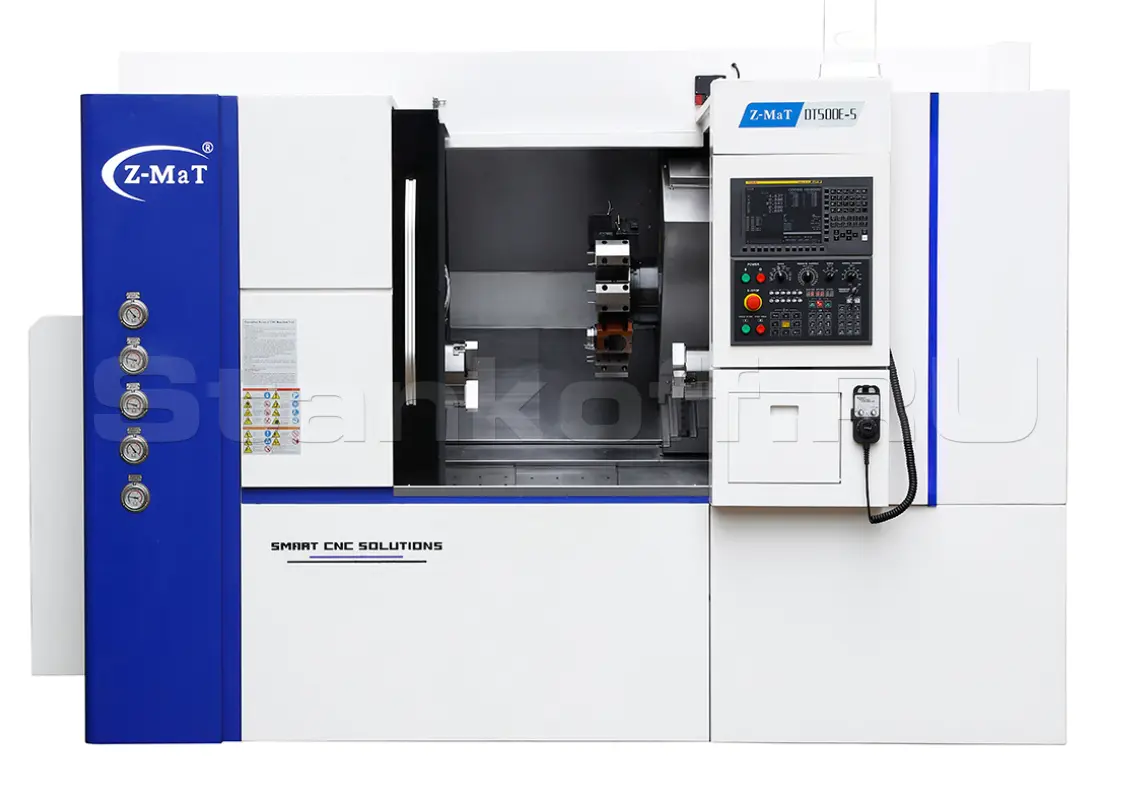

Токарный станок с ЧПУ DT500E-S

Name: Токарный станок с ЧПУ DT500E-S
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул DT500E-S

Вместимость
Патрон, дюйм	8” (200 мм), 3-х кулачковый, гидравлический, полый
Диаметр изделия над станиной, мм	650
Диаметр изделия над суппортом, мм	430
Максимальный обрабатываемый диаметр, мм	320
Максимальная длина обработки, мм	650
Направляющая	LM (качения)
Шпиндель
Проходное отверстие шпинделя, мм	66
Сквозное отверстие шпинделя, мм	52
Торец шпинделя	А2-6
Скорость вращения шпинделя, об/мин	5-4000
Мощность главного двигателя, кВт	22, мотор-шпиндель
Противошпиндель
Проходное отверстие шпинделя, мм	55
Сквозное отверстие шпинделя, мм	46
Торец шпинделя	А2-5
Скорость вращения шпинделя, об/мин	5-5000
Мощность главного двигателя, кВт	11, мотор-шпиндель
Перемещение по осям
Скорость быстрого перемещения по осям, м/мин	X: 20; Z: 20; Y: 12
Перемещение по осям X/Z/Y, мм	250/650/140 (+-70)
Точность позиционирования / повторяемость, мм	0,01 / 0,005
Минимальная подача, мм	X: 0,001 ; Z: 0,001
Резцедержка и инструмент
Тип резцедержки	12-и позиционная револьверная головка
Приводной инструмент	BMT55
Мощность приводного инструмента, кВт	3,75
Максимальное количество оборотов приводного инструмента, об/мин	5000
Приводной инструмент	ER32
Сечение державки, мм	25х25
Время смены смежного инструмента и время блокировки, сек.	0,45
Время замены противоположного инструмента и время блокировки, сек.	2,3
Прочие параметры
Станина	Наклонная, 35 градусов
Полная мощность, кВт	32
Система ЧПУ	Fanuc 0i TF+Manual Guide
Автоматическая система смазки	есть
Система жесткого нарезания резьбы	есть
Приводная головка ER32 0°	есть - 2 шт.
Приводная головка ER32 90°	есть - 2 шт.
Конвейер для стружки с баком	есть
Пневматический ловитель деталей	есть
Габаритные размеры, мм	3000×1780×2050
Вес, кг	5300

Все характеристики

Конструктив

Стандарт с цилиндрическими роликовыми направляющими линейного перемещения для тяжелых условий эксплуатации, шарико-винтовая передача высокого класса с предварительным натягом. Подшипники NSK, шпиндель DDS, централизованная масляная смазка, серия имеет модульную конструкцию и производится с использованием только лучших деталей и материалов, что позволяет с легкостью работать с максимальными нагрузками.

Отличительные особенности

Станина из цельного литья;
Поворачиваемая панель управления, эргономичный дизайн;
Мотор-шпиндель, высокая скорость и постоянный крутящий момент;
Маховик управления осями;
Высокоэффективная револьверная головка, двустороннее вращение, отсутствие выдвижения инструментального диска;
Высококачественные электронные компоненты Schneider;
Линейная направляющая на цилиндрических роликах и подшипники с цилиндрическими роликами увеличивают жесткость.

Дополнительные опции

Автоподатчик прутка

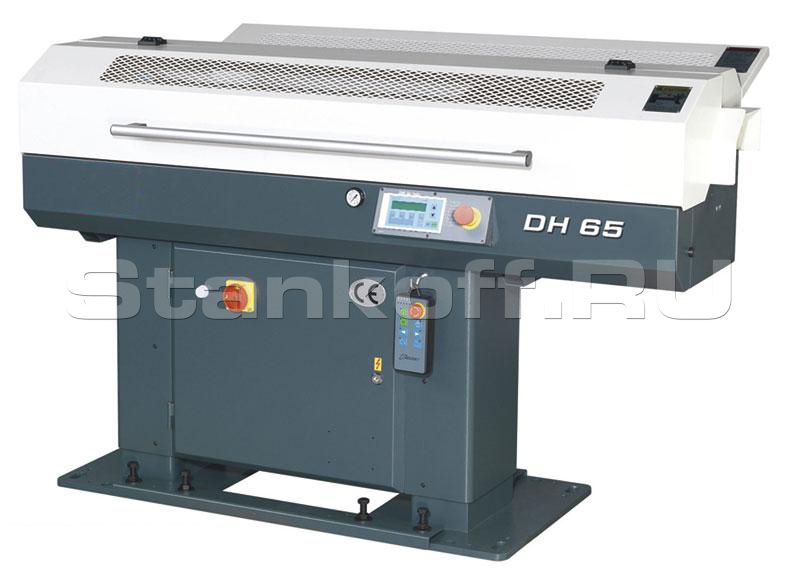

Барфидер Fedec DH65L дл. 1500 до 65 диаметра

Стандартная комплектация

Система ЧПУ – Fanuc 0i TF Plus;
Привода и Двигатели подач - Fanuc 0i TF Plus;
Линейные направляющие – Hiwin;
ШВП – ТНК;
Резцедержка – Swift;
Гидравлический патрон – Chandox;
Подшипники ШВП и Шпинделя – NSK;
Эл. Компоненты - Schneider;
Конвейер стружки;
Система измерения инструмента Renishaw.
Система подачи СОЖ;
Автоматическая система смазки;
Полностью закрытая рабочая зона;
Освещение рабочей зоны;
3-х цветная сигнальная лампа;
Трансформатор напряжения;
Набор регулировочных болтов и подкладок;
Руководство по эксплуатации.
