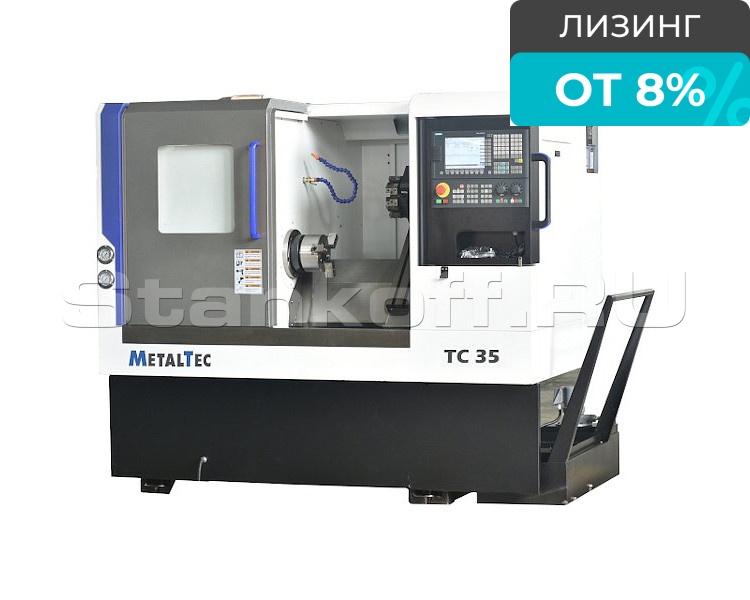

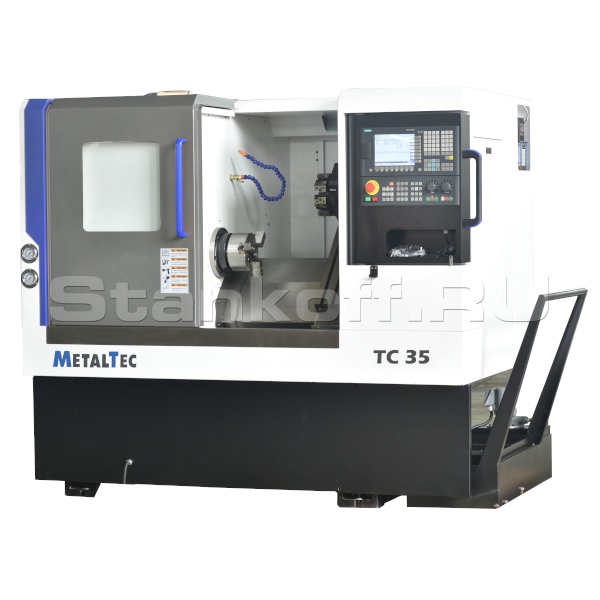

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 35

Name: Токарный станок ЧПУ с наклонной станиной MetalTec ТС 35
Brand: MetalTec
Rating: 5 (1 reviews)

/ 7

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул ТС 35

Максимальная длина обработки (Расстояние между центрами), мм	250
Макс. диаметр обработки детали типа «диск», мм	300
Максимальная длинна точения, мм	200
Максимальный диаметр обработки над станиной, мм	350
Максимальный диаметр обработки над суппортом, мм	175
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя, мм	40
Торец шпинделя	A 2-5
Диаметр патрона, мм	160
Перемещение суппорта
Ход по оси Х, мм	350
Ход по оси Z, мм	250
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	8-ми позиционная револьверная голова
Количество инструмента	8
Размер инструмента, мм	20 x 20
СОЖ через револьверную голову	+
Двигатель
Мощность серводвигателя, кВт	5,5 / 7,5
Габаритные размеры:
Тип станины	наклонная
Длина, мм	2660
Ширина, мм	1620
Высота, мм	2040
Вес, кг	1500
Габаритные размеры в упаковке:
Длина, мм	2810
Ширина, мм	1720
Высота, мм	2240
Вес, кг	1700

Все характеристики

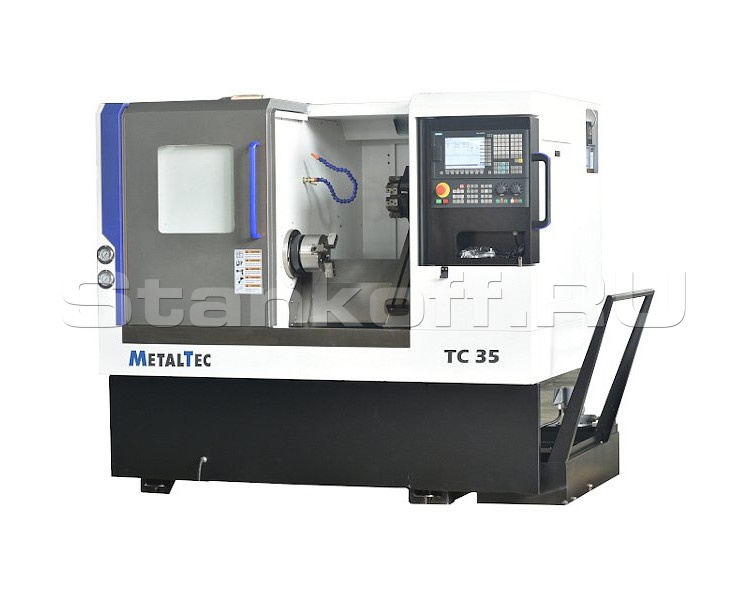

Конструктив

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 35 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает превосходной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
Направляющие качения 35 мм (Тайвань)
Шарико-винтовая пара d32 мм (Тайвань)
Полное кабинетное ограждение
Проходное отверстие шпинделя 40 мм
Станина имеет индукционную закалку с твердостью> HRC 55
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Оригинальные компоненты SIEMENS

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Конструктивные особенности

Кабинетное ограждение

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

Гидравлическй патрон 160 мм

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.
За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм.

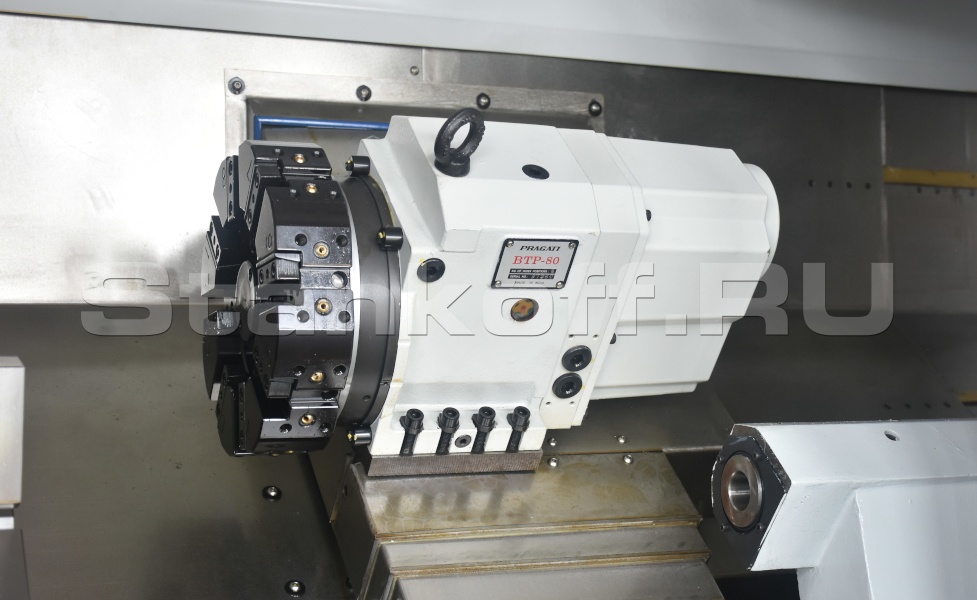

8-позиционная револьверная голова

Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х, 6-ти позиционной.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.

Серводвигатель шпинделя 5,5 / 7,5 кВт

Сильная перегрузочная способность, надежная работа при 150% номинальной мощности в течение 30 минут, ударопрочность и длительный срок службы.

Приводная система Siemens

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

Наклонная монолитная станина из чугуна

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
В стандартной комплектации станок оборудован виброопорами.

Направляющие качения и шарико-винтовые передачи Hiwin

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

Телескопические защиты

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).
Контакторы – Sсhneider (Франция).

Опции

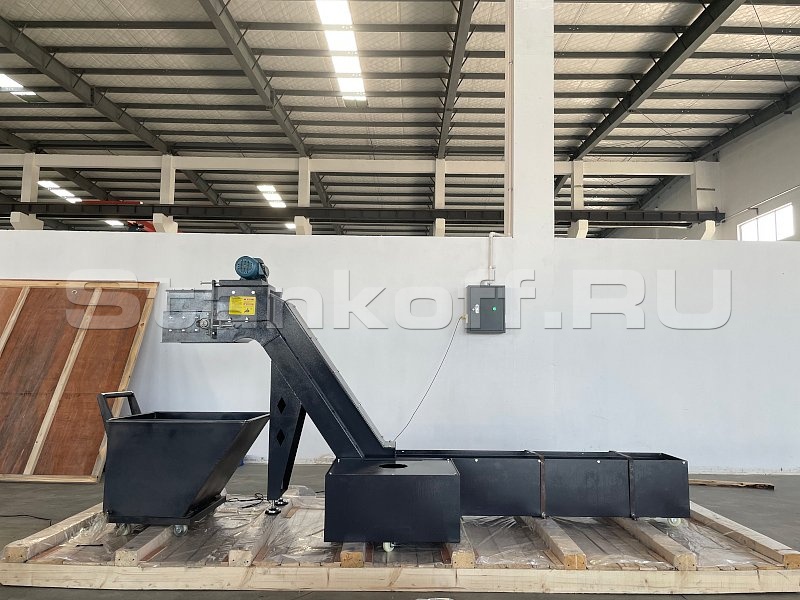

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

Деталеуловитель

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Характеристики

Максимальная длина обработки (Расстояние между центрами), мм	250
Макс. диаметр обработки детали типа «диск», мм	300
Максимальная длинна точения, мм	200
Максимальный диаметр обработки над станиной, мм	350
Максимальный диаметр обработки над суппортом, мм	175
Шпиндель
Максимальные обороты	4000 об/мин
Проходное отверстие шпинделя, мм	40
Торец шпинделя	A 2-5
Диаметр патрона, мм	160
Перемещение суппорта
Ход по оси Х, мм	350
Ход по оси Z, мм	250
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	8-ми позиционная револьверная голова
Количество инструмента	8
Размер инструмента, мм	20 x 20
СОЖ через револьверную голову	+
Двигатель
Мощность серводвигателя, кВт	5,5 / 7,5
Габаритные размеры:
Тип станины	наклонная
Длина, мм	2660
Ширина, мм	1620
Высота, мм	2040
Вес, кг	1500
Габаритные размеры в упаковке:
Длина, мм	2810
Ширина, мм	1720
Высота, мм	2240
Вес, кг	1700
