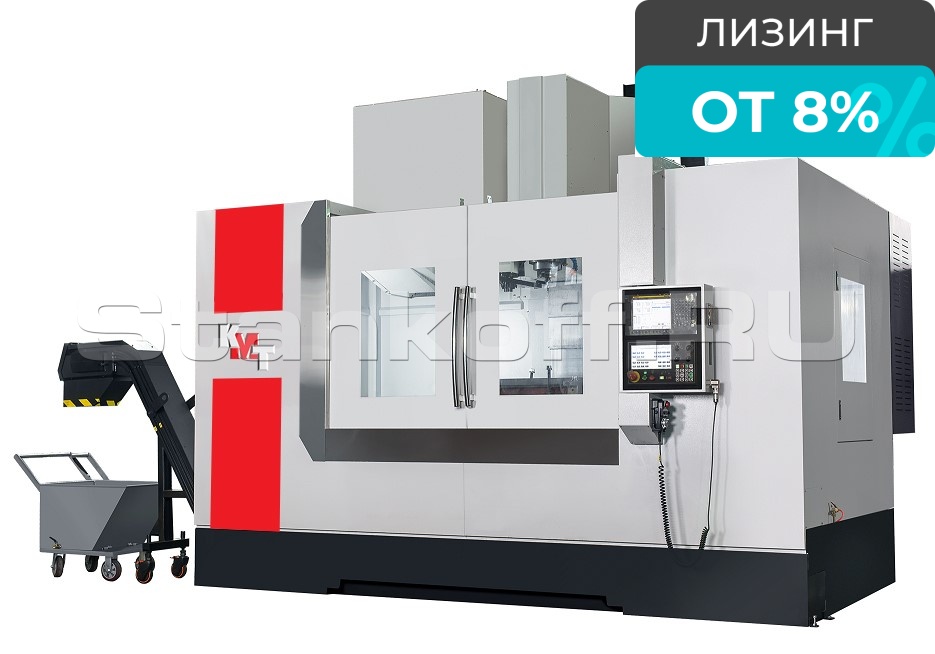

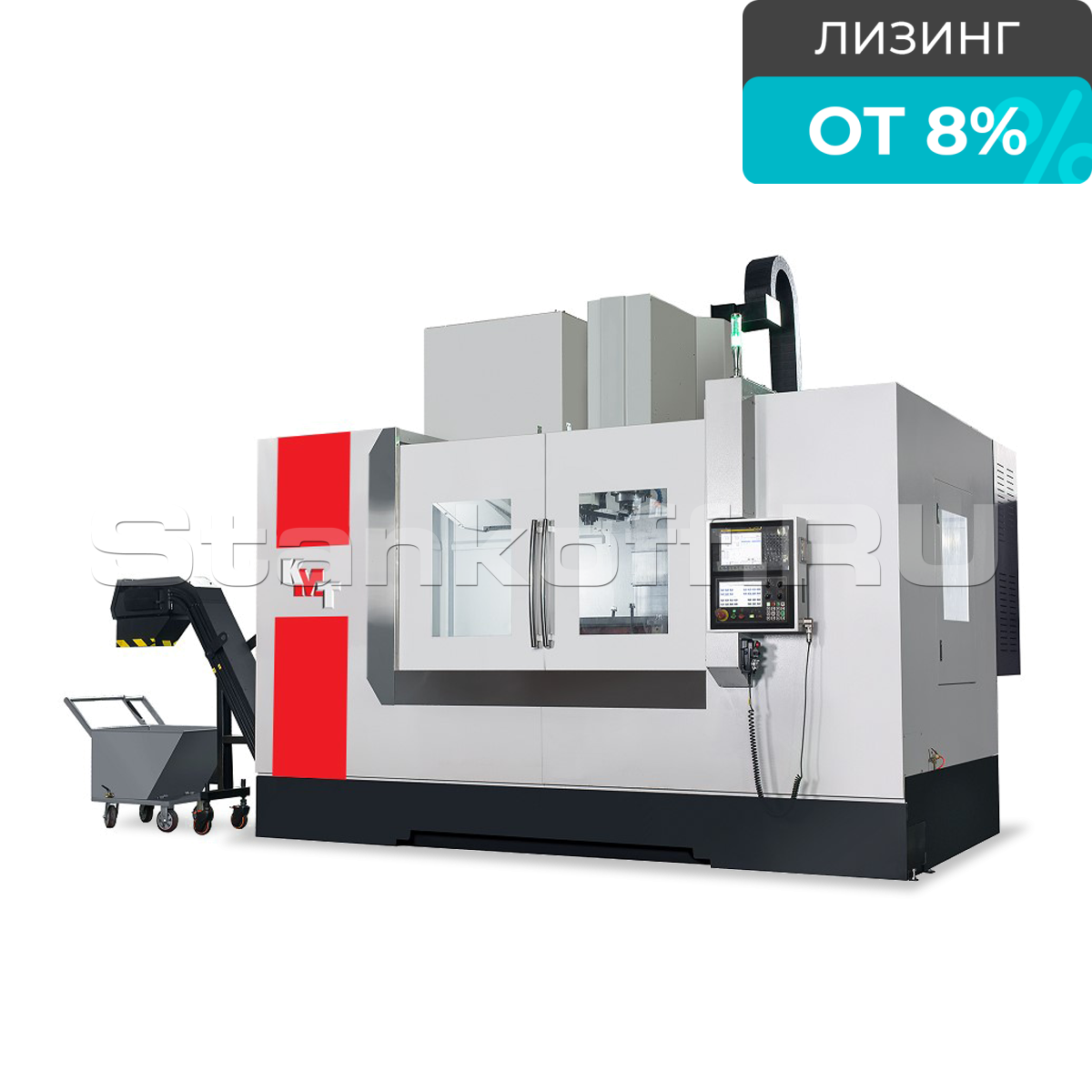

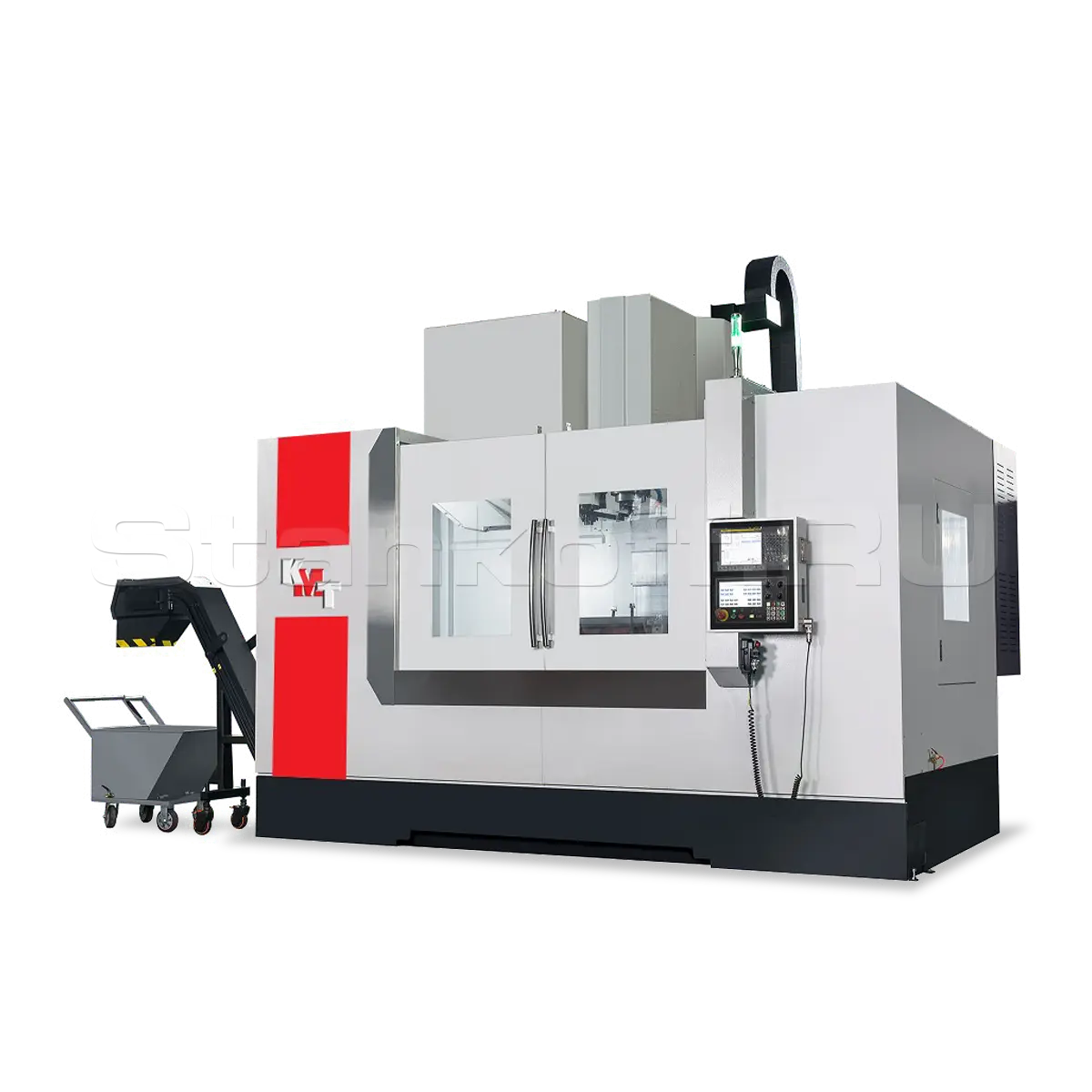

Вертикальный обрабатывающий центр KVL Sino 650
Краткие характеристики
Артикул
KVL Sino 650
| Рабочая зона | |
| Размеры рабочего стола, мм | 850 х 400 |
| Наибольшая нагрузка на стол, кг | 400 |
| T-пазы стола | 3 x18x100 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 400 |
| Перемещение по оси Z, мм | 500 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 100 - 600 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 451 |
| Шпиндель | |
| Обороты шпинделя, мин -1 | 20 - 10000 (12 000) |
| Мощность электродвигателя главного привода (пост./30 мин.), кВт | 7,5 / 11 |
| Направляющие и ШВП | |
| Тип направляющих по осям X/Y/Z, тип | Шариковые |
| Ширина направляющих по осям X/Y/Z, мм | 35 / 35 / 35 |
| Количество направляющих по осям X/Y/Z, шт. | 2 / 2 / 2 |
| Диаметр и шаг ШВП, мм х мм | Ø32 х 16 |
| Класс точности ШВП, класс | С3 |
| Мощность двигателей по осям X/Y/Z, кВт | 1,2 / 1,2 / 2,5 |
| Крутящий момент двигателей по осям X/Y/Z, Нм | 8 / 8 / 20 |
| Инструментальная система | |
| Тип хвостовика инструмента, тип | ВТ-40 |
| Емкость магазина инструмента, шт. | 20(тип рука) |
| Время смены инструмента, сек | 2,5 |
|
Максимальный диаметр инструмента (без инструмента в соседних позициях), мм |
Ø 78 (Ø 120) |
| Максимальная длина инструмента, мм | 300 |
| Максимальная масса инструмента, кг | 8 |
| Скорость перемещений | |
| Быстрые перемещения по осям Х/Y/Z, м/мин | 48 / 48 / 32 |
| Рабочая подача по осям Х/Y/Z, м/мин | 10 |
| Точность | |
| Точность позиционирования по осям X/Y/Z, мм | ±0,008 |
| Повторяемость по осям X/Y/Z, мм | ±0,005 |
| Энергопотребление | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Прочие характеристики | |
| Максимальная потребляемая мощность станка, кВА | 15 |
| Давление воздуха, bar | 6-8 |
| Габаритные размеры | |
| Длина х Ширина х Высота (c транспортером стружки), мм | 3440 х 2145 x 2 660 |
| Масса, кг | 4 100 |
Конструктив
Вертикально-фрезерный обрабатывающий центр серии KVL это современный, высоко скоростной, производительный обрабатывающий центр с ЧПУ для еденичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ FANUC идеально подходит для обработки деталей имеющих сложную геометрическую форму, например, пресс-формы. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.
Область применения
Вертикально-фрезерные обрабатывающие центры серии KVL применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.
Особенности
Цельнолитая станина увеличенной массы
Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.
Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.
Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.
Шпиндель
Шпиндель производства компании ROYAL или VYU CHENG (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 70 / 95,5 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

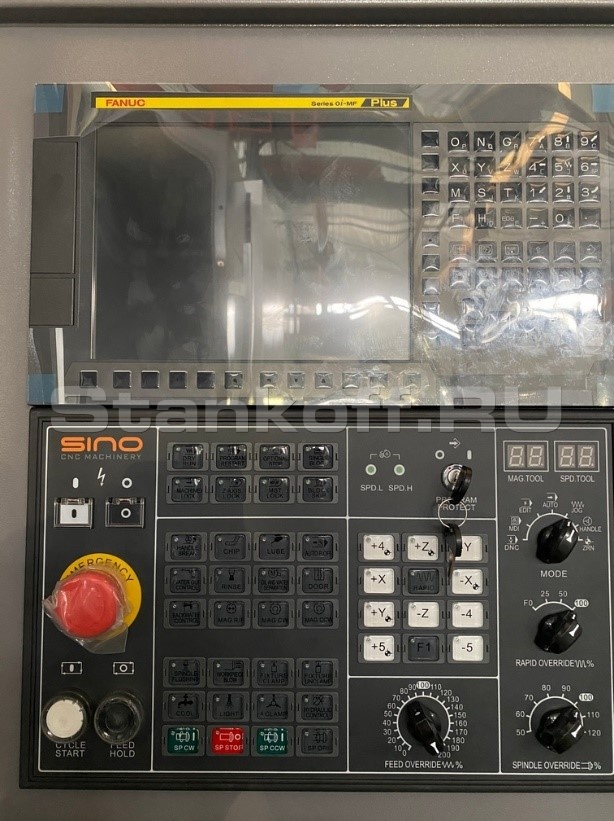

Система ЧПУ FANUC PLUS 0i-MF (5)
В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide на русском языке.
- Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
- Интерфейс на русском языке;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
- Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
- Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.
- Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
- Интерфейс на русском языке;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
- Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
- Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.
Приводы подач по осям X/Y/Z
На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений.
Пневматический узел
На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. После фильтрации сжатый воздух подается в нужные точки. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации.
Линейные направляющие качения и ШВП
На станке установлены линейные направляющие качения роликового типа по осям X/Y/Z производства HIWIN или PMI (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования.
Подготовка для установки 4-й оси
Во всех станках серии KVL предусмотрена подготовка под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси). Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф.
Обмыв рабочей зоны станка
Позволяет сократить время на ежедневное техническое обслуживание станка.

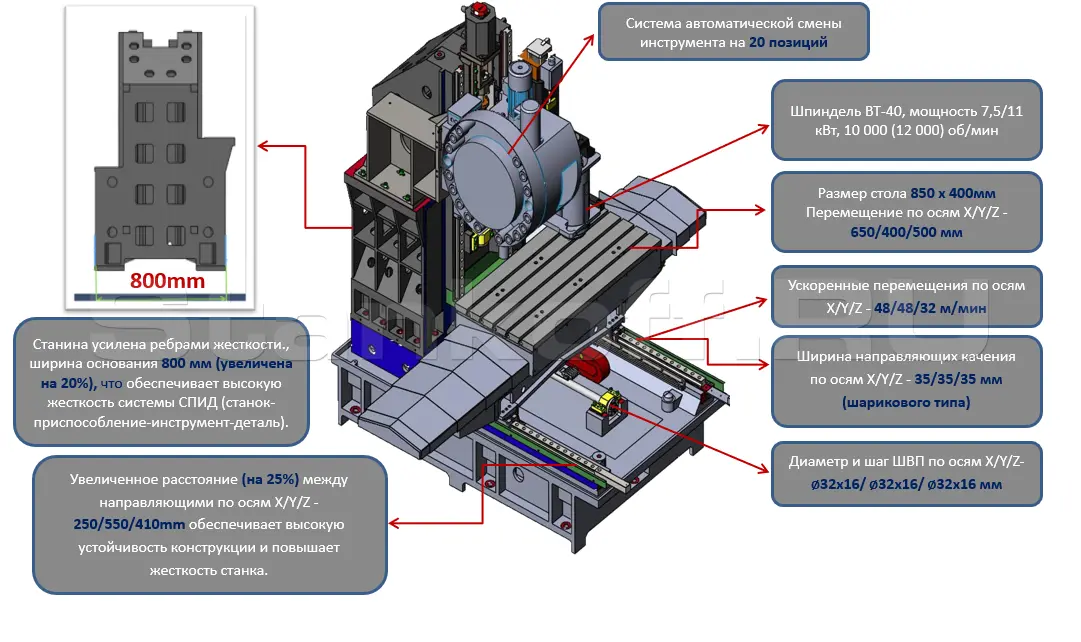

Конструктивные особенности
Стандартная комплектация
Автоматическая система смены инструмента
Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 20 и 24 позиции в зависимости от модели станка. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 -2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.
Автоматическая система смазки
Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.
Теплообменник электрошкафа
Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
Транспортер для удаления стружки ленточного типа с тележкой
Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
Электрокомпоненты Omron/Schneider
Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider.
Телескопическая защита направляющих по всем осям
Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X/Y/Z обеспечивает надежность и защиту от протекания СОЖ.
Маховик перемещений по осям
Поворотная стойка системы ЧПУ FANUC оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).
Сигнальная лампа
Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.
Освещение рабочей зоны
Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
Пистолет обдува воздухом и СОЖ
Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка.
Сепаратор СОЖ дискового типа
Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.

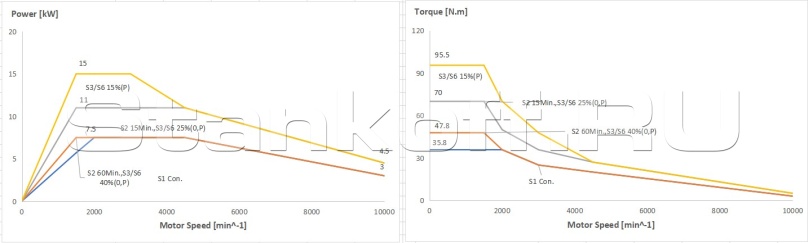

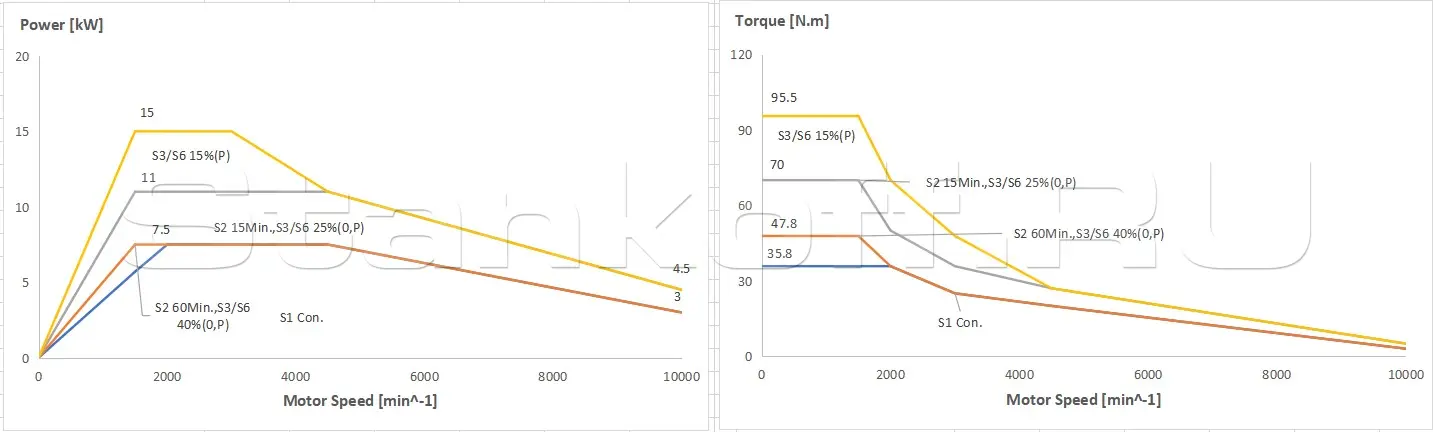

Диаграммы крутящего момента и мощности шпинделя

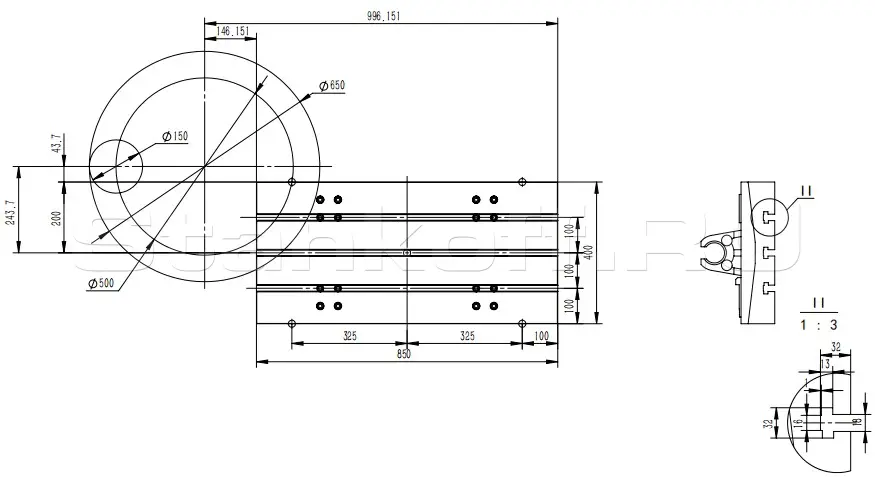

Рабочая зона

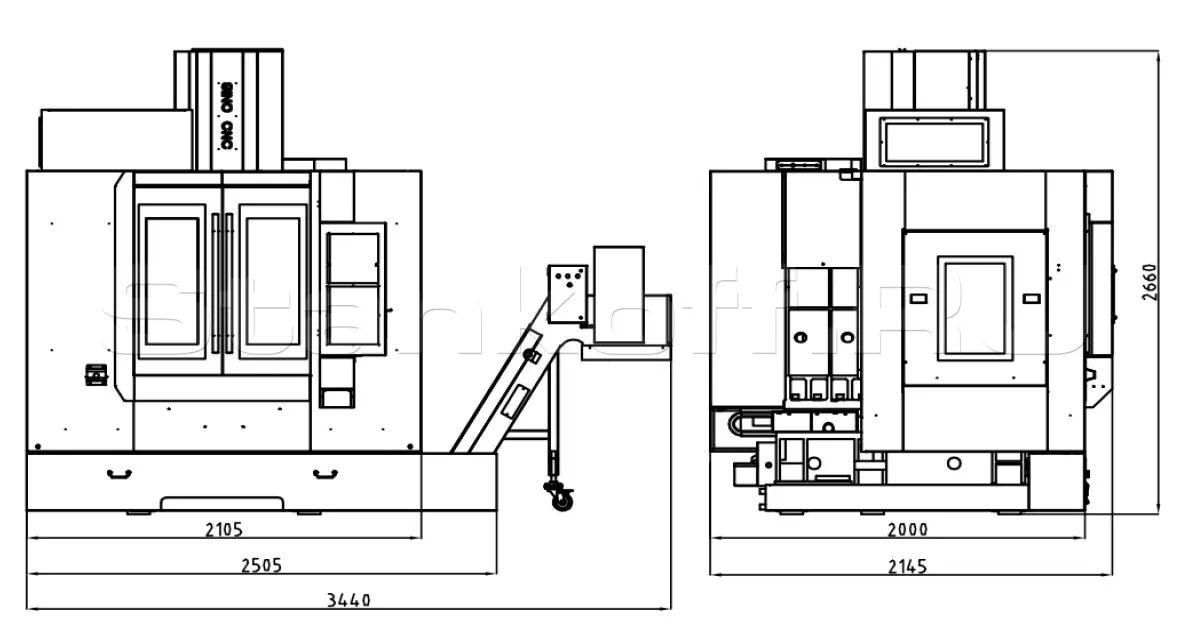

План расположения оборудования
Характеристики
| Рабочая зона | |
| Размеры рабочего стола, мм | 850 х 400 |
| Наибольшая нагрузка на стол, кг | 400 |
| T-пазы стола | 3 x18x100 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 400 |
| Перемещение по оси Z, мм | 500 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 100 - 600 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 451 |
| Шпиндель | |
| Обороты шпинделя, мин -1 | 20 - 10000 (12 000) |
| Мощность электродвигателя главного привода (пост./30 мин.), кВт | 7,5 / 11 |
| Направляющие и ШВП | |
| Тип направляющих по осям X/Y/Z, тип | Шариковые |
| Ширина направляющих по осям X/Y/Z, мм | 35 / 35 / 35 |
| Количество направляющих по осям X/Y/Z, шт. | 2 / 2 / 2 |
| Диаметр и шаг ШВП, мм х мм | Ø32 х 16 |
| Класс точности ШВП, класс | С3 |
| Мощность двигателей по осям X/Y/Z, кВт | 1,2 / 1,2 / 2,5 |
| Крутящий момент двигателей по осям X/Y/Z, Нм | 8 / 8 / 20 |
| Инструментальная система | |
| Тип хвостовика инструмента, тип | ВТ-40 |
| Емкость магазина инструмента, шт. | 20(тип рука) |
| Время смены инструмента, сек | 2,5 |
|
Максимальный диаметр инструмента (без инструмента в соседних позициях), мм |
Ø 78 (Ø 120) |
| Максимальная длина инструмента, мм | 300 |
| Максимальная масса инструмента, кг | 8 |
| Скорость перемещений | |
| Быстрые перемещения по осям Х/Y/Z, м/мин | 48 / 48 / 32 |
| Рабочая подача по осям Х/Y/Z, м/мин | 10 |
| Точность | |
| Точность позиционирования по осям X/Y/Z, мм | ±0,008 |
| Повторяемость по осям X/Y/Z, мм | ±0,005 |
| Энергопотребление | |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Прочие характеристики | |
| Максимальная потребляемая мощность станка, кВА | 15 |
| Давление воздуха, bar | 6-8 |
| Габаритные размеры | |
| Длина х Ширина х Высота (c транспортером стружки), мм | 3440 х 2145 x 2 660 |
| Масса, кг | 4 100 |
