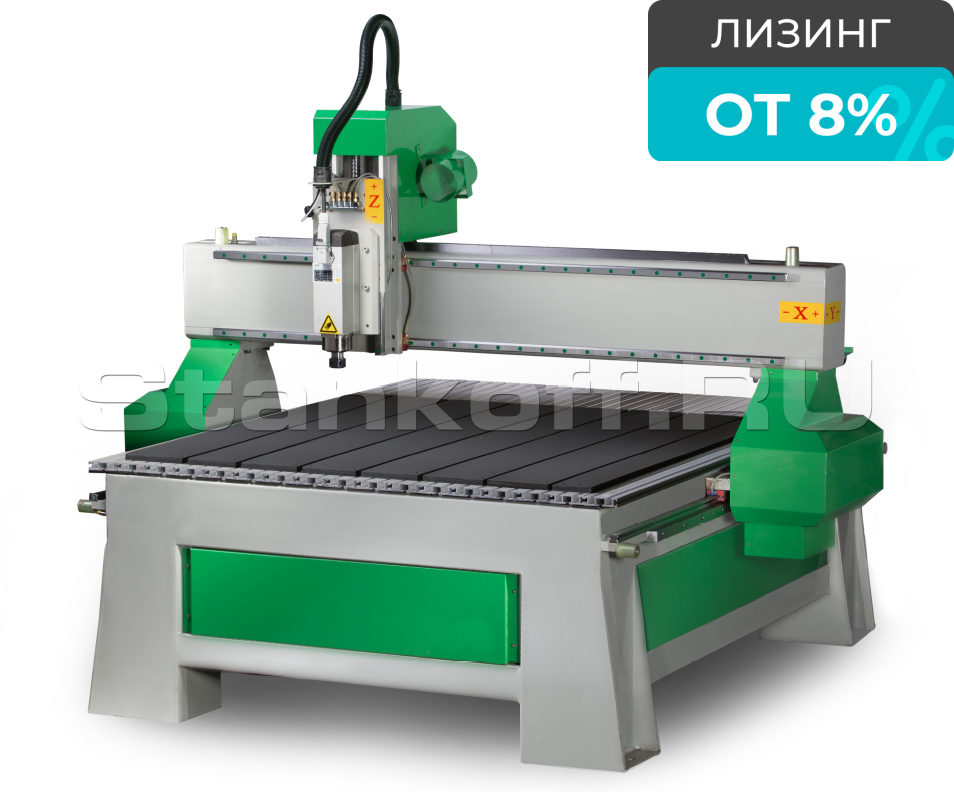

Фрезерный станок с ЧПУ RJ 1212

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Артём Третьяков

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с RJ 1212

Читать все статьи

Применение

Предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву. Применяться в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур и многое другое.

Комплектация

Станок RJ 1212 – механическая часть 1 шт.
Шпиндель 2,2 (3,7 Опция) кВт 1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Централизованная система смазки. 1 шт.
Водяной насос для охлаждения шпинделя. 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio 1 комп.
Начальный комплект фрез 1 комп.
Цанга ER16 ; ER20 1 комп.
Набор приспособлений для прижима заготовки 1 комп.
ЗИП 1 комп.

Особенности конструкции


Сварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

Рабочий стол (механический)

Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

Высокоточные направляющие

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговые двигатели

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор.

Система автоматической смазки

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Датчик измерения длины инструмента и высоты заготовки

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Дополнительные опции


Высота портала по оси Z=300 мм

Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 150 мм.

Электрошпиндель 3,7 кВт с воздушным охлаждением + инвертер

Электрошпиндель 3,7 кВт с воздушным охлаждением + инвертер

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания. + Инвертер

Гибридный серводвигатель

Гибридный серводвигатель

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Поворотное устройство D 200 мм

Поворотное устройство D 200 мм

Позволяет обрабатывать детали тело вращения диаметром до 200 мм. длина 1200 мм. Применяются на станках с высотой 300 мм по оси Z.

Система охлаждения инструмента масляным туманом

Система охлаждения инструмента масляным туманом

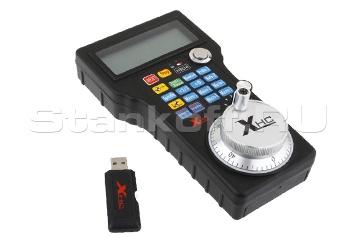

Пульт для NC Studio, беспроводной, для управления станком с ЧПУ

Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.

Пульт DSP RichAuto А11

Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.

Насадка для шпинделя

Насадка для шпинделя

Данный раздел находится в стадии наполнения. Приносим свои извинения за доставленные неудобства.

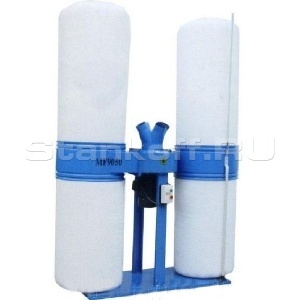

Аспирационная установка

Аспирационная установка

Двухмешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и воздуховодом 6 м.


Страна изготовления: Китай

Рабочая зона (X*Y*Z) мм 1200x1200x190/300 мм
Высота координаты Z мм 190/300 мм
Направляющие X, Y, Z
квадратные рельсы 20 мм
Механизм привода X, Y косозубая рейка
Механизм привода Z шарико-винтовая передача 20 мм
Двигатель привода X,Y, Z шаговый Leadshine
Мощность Двигателя привода X,Y, Z 0,45 кВт
Мощность Шпинделя 2,2 (3,7 Опция) кВт
Стол механический прижим
Система смазки централизованная
Скорость позиционирования до 10 м/мин
Макс. скорость перемещения (холостой ход) до 17 м/мин
Макс. скорость фрезерования до 10 м/мин
Система управления – тип ЧПУ NC Studio
Команды управляющих программ G code
Напряжение питания 380 В / 220 В
Вакуумный насос (Опция) 4 кВт
Габариты станка 1650*1600*1600 мм
Масса станка 600 кг
Программное обеспечение Type3 /ARTCAM/
