Гидравлический листогибочный пресс с ЧПУ PBC-S 135/3200-6 axis

Name: Гидравлический листогибочный пресс с ЧПУ PBC-S 135/3200-6 axis
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: PBC-S 135/3200-6 axis
Усилие, тонн: 135
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2700
Глубина зева, мм: 450
Макс. раскрытие, мм: 530

Все характеристики

Модели серии

Все товары

PBC-S 50/1300-6 axis

Уточнить наличие

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс PBC-S 135/3200-6 axis предназначен для работы в составе механизированных и автоматизированных линий по обработке листового материала и отличается качеством продукции, высокой производительностью и удобством эксплуатации. Предусмотрены автоматическая настройка хода, программируемая рабочая скорость, автоматический расчёт развертки заготовки по длине и автоматическое определение последовательности гибов, что обеспечивает высокое качество готовых изделий при минимальном времени переналадки.

Преимущества:

Системы ЧПУ SCS 920 (Тайвань) или DELEM DA 58Tх (Нидерланды);
Станина подвергается термическому снятию напряжений для повышения жесткости конструкции; увеличенный ход верхней траверсы расширяет рабочий диапазон гибки.
Скорость холостых перемещений гибочной траверсы до 220 мм/с;
Рабочая скорость достигает 12 мм/с;
Моторизированная компенсации прогиба.

Конструктивные особенности

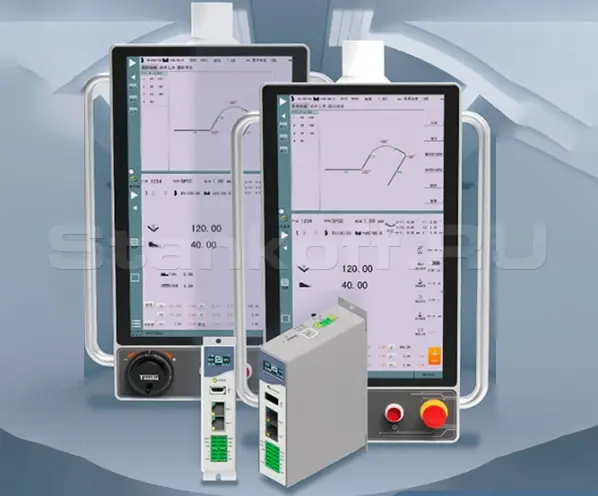

Система ЧПУ DELEM DA 58Tх (Нидерланды)

• Сенсорный дисплей 18,5" с поддержкой 2D-графики для удобного программирования операций гибки;
• Управление до 6 осей с функцией автоматической компенсации прогиба (бомбирования) балки;
• Программное обеспечение Profile-58TL для удалённого создания, моделирования и оптимизации процесса гибки на ПК.

Система ЧПУ SCS 920 (Тайвань)

• Сенсорный дисплей 21" с поддержкой 2D-графики и загрузкой чертежей деталей в формате DXF;
• Управление до 8 осей для выполнения сложных операций гибки;
• Встроенная библиотека гибочного инструмента с возможностью импорта профилей инструмента в формате DXF;
• Удалённое подключение к системе ЧПУ для обновления программного обеспечения и проведения диагностики.

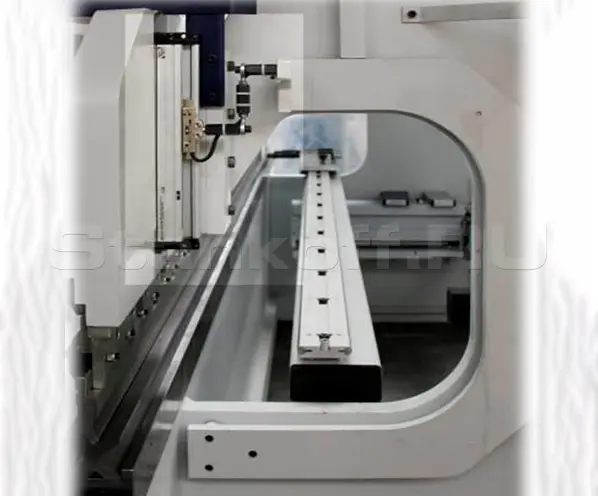

Синхронизация осей Y1 и Y2

Система обеспечивает точную синхронизацию движения осей Y1 и Y2 с учетом деформаций корпуса пресса. Компенсация выполняется за счет установки датчиков перемещения на С-образной скобе, закрепленной в нижней части станины, которые контролируют фактическое положение верхней балки и корректируют её перемещение для обеспечения стабильного угла гибки по всей длине заготовки.

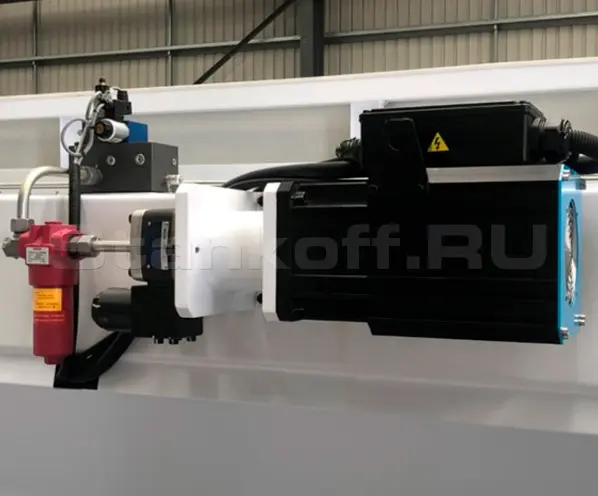

Конструкция гидросистемы

Сервопривод гидравлического насоса в сочетании с новой конструкцией гидравлических клапанов обеспечивает снижение энергопотребления до 40%. Оптимизированная гидравлическая система поддерживает стабильную температуру масла, повышая стабильность работы пресса и увеличивая срок службы гидравлических компонентов.

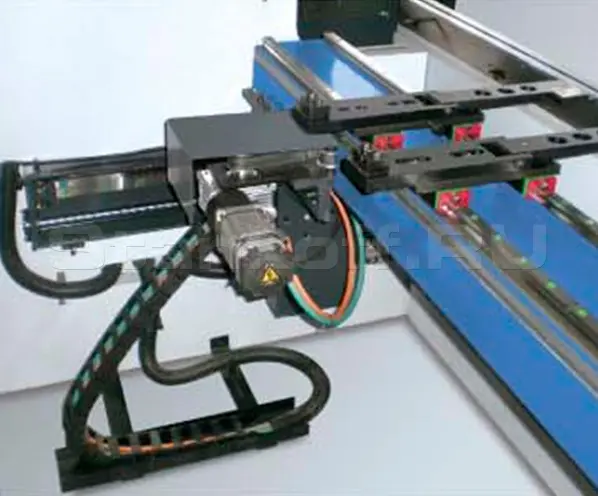

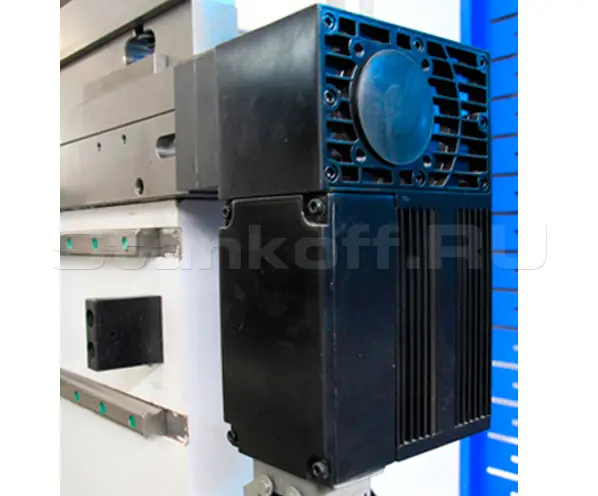

Задний упор

Система заднего упора с ЧПУ-управлением перемещением по осям X, R, Z1 и Z2 обеспечивает точное позиционирование заготовки перед гибкой. Высокая точность перемещения упоров достигается за счёт применения шарико-винтовых передач, линейных направляющих и серводвигателей переменного тока.

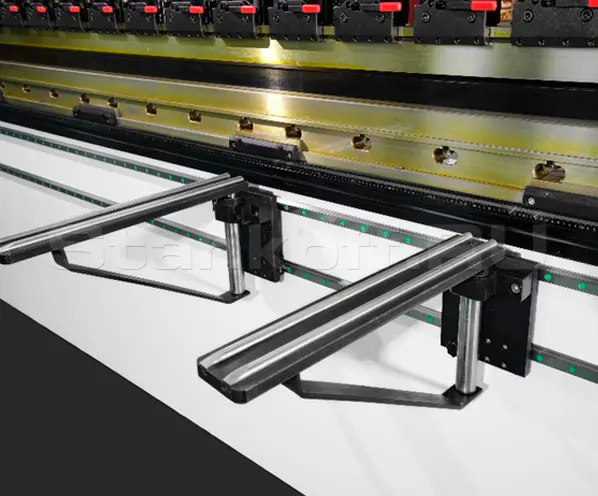

Передние опоры

Два подвижных передних суппорта регулируемых по ширине и высоте.

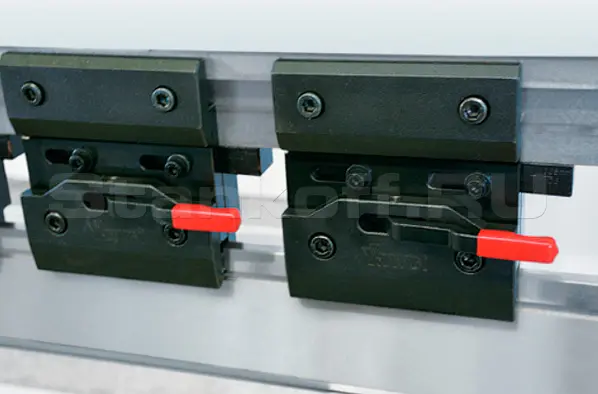

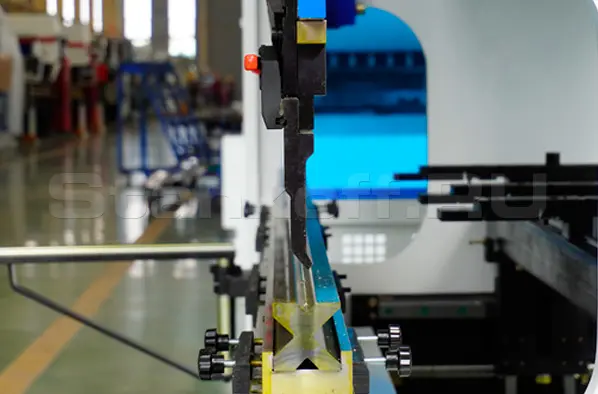

Система быстрой замены инструмента

Комплект секционных держателей пуансонов Amada/Promecam с быстрым креплением для ускоренной замены инструмента.

Подложка

Конструкция под крепление матриц европейского типа, шириной 60 мм

Моторизированная система компенсации прогиба

• Особенно эффективна при обработке деталей длиной более 2 м, где необходимо исключить разницу углов на разных участках гиба;
• Параметры компенсации автоматически рассчитываются системой ЧПУ с учетом характеристик заготовки и установленного гибочного инструмента;
• Не применяется для станков усилием 50 тонн с длиной гиба 1300 мм.

Подвесной пульт управления

Подвесной пульт управления, функциональная ножная педаль и подвижные боковые ограждения безопасности с концевыми выключателями.

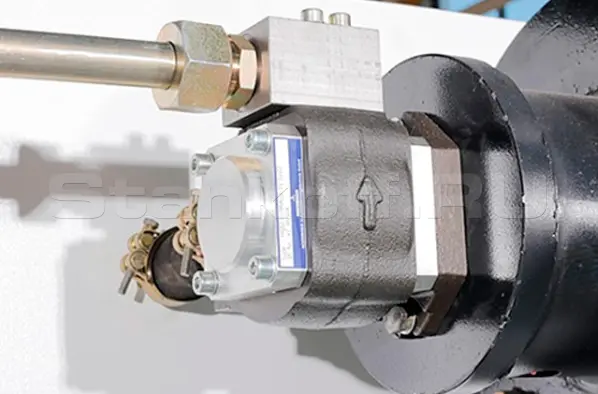

Гидравлический насос SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

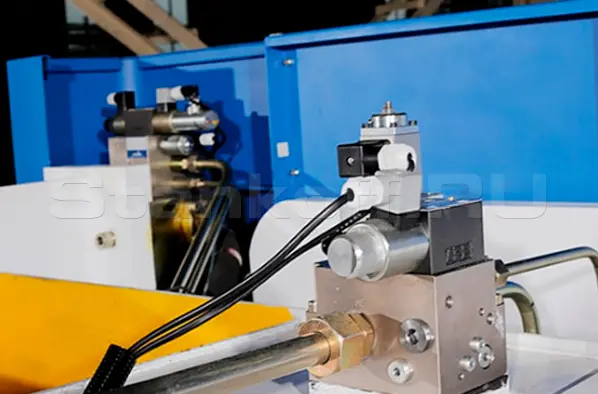

Гидросистема

Гидравлический распределитель и пропорциональная гидравлическая система Bosch Rexroth (Германия) для точного управления рабочими процессами пресса.

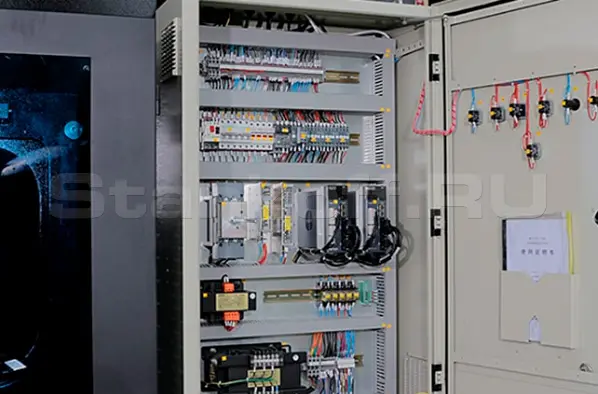

Электрокомпоненты

• Электрические компоненты и система безопасности Schneider (Франция);
• Автоматическая защита от перегрузок;
• Индикатор уровня и температуры масла;
• Руководство по эксплуатации на русском языке.

Таблица усилия гибки

Возможные профили

Стандартная комплектация

Устройство ЧПУ: Системы ЧПУ DELEM DA 58Tх (Нидерланды) / SCS 920 (Тайвань), управление 6-ю осями (Y1+Y2+X+R+Z1+Z2)
Гидравлическая система: Bosch Rexroth (Германия), полное управление с ЧПУ всеми электро-гидравлическими системами, включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUNNY (США). Электронные линейки положения ползуна Givi (Италия)/Fagor (Испания) с точностью до 0,01мм (ось Y1+Y2)
Моторизированная компенсация прогиба (бомбирование) – устанавливается на модели свыше 50 тонн.
Задний упор имеет автоматическое перемещение по осям (X+R+Z1+Z2); перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя;
Зажимы для быстрой смены пуансонов;
Задний упор имеет четыре упорных блока, регулируемых по расстоянию между ними;
Система крепления инструмента - AMADA-PROMECAM;
Станок оснащен многоручейковой матрицей и пуансоном на всю длину пресса;
Две передние поддерживающие опоры;
Заднее защитное ограждение;
Выносная педаль управления с кнопкой аварийной остановки;
Инструкция по эксплуатации и обслуживанию станка;
Станок окрашен полиуретановой краской.

Характеристики

Усилие, тонн	135
Длина гиба, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	450
Макс. раскрытие, мм	530
Ход заднего упора (X), мм	500
Объем масла, л	240
Ход траверсы, мм	265
Макс. скорость движения траверсы, мм/с	220
Рабочая скорость, мм/с	12
Скорость возврата, мм/с	150
Макс. мощность двигателя, кВт (л.с.)	12,4
Система управления ЧПУ	Delem DA58Tx; SCS 920
Габаритные параметры
Габаритные размеры станка, мм	3800 × 1800 × 2600
Вес, кг	8300

Калькулятор усилия гибки

Расчёт для станка PBC-S 135/3200-6 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2700 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
