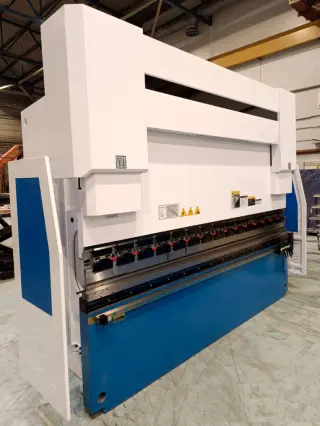

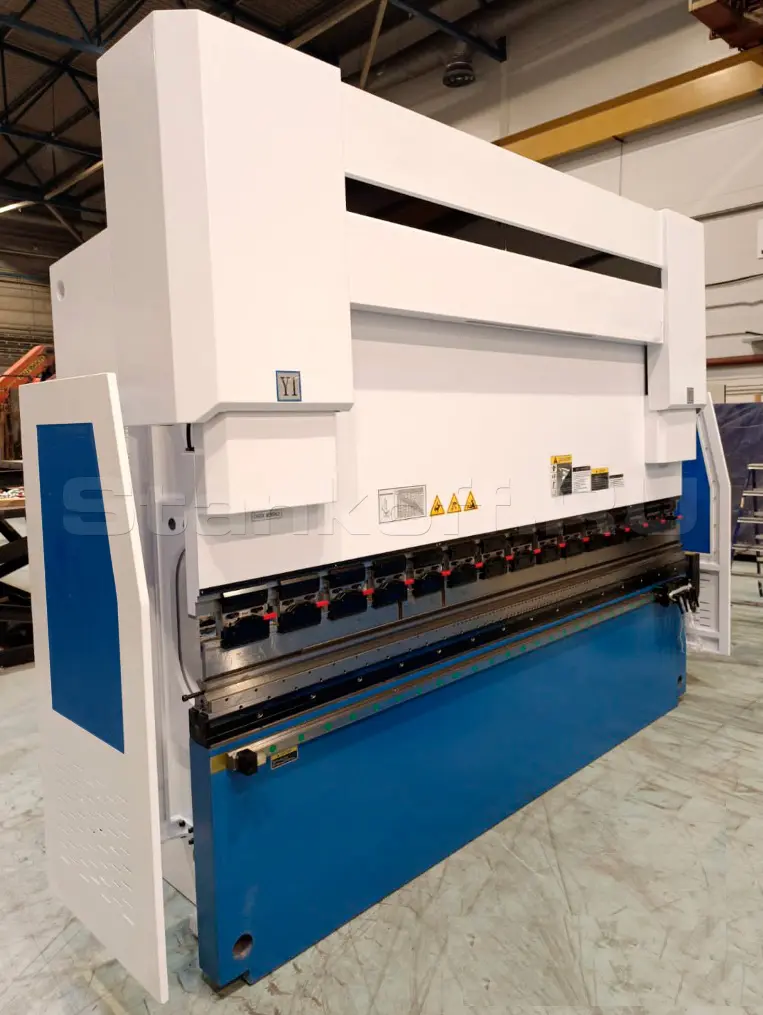

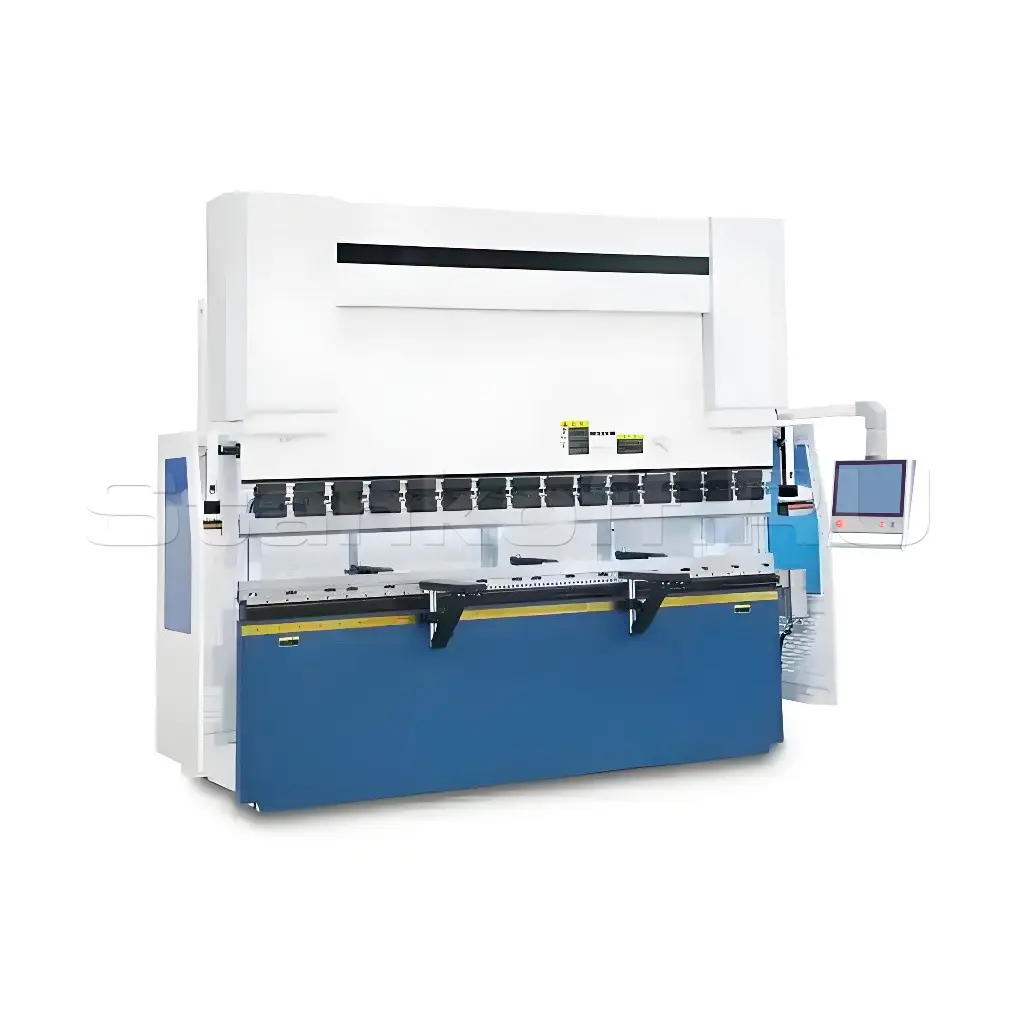

Гидравлический листогибочный пресс с ЧПУ PBC-S 50/1300-6 axis

Name: Гидравлический листогибочный пресс с ЧПУ PBC-S 50/1300-6 axis
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: PBC-S 50/1300-6 axis
Усилие, тонн: 50
Длина гиба, мм: 1300
Расстояние между колоннами, мм: 1120
Глубина зева, мм: 250
Макс. раскрытие, мм: 460

Все характеристики

Модели серии

Все товары

PBC-S 135/3200-6 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс PBC-S 50/1300-6 axis предназначен для работы в составе механизированных и автоматизированных линий по обработке листового материала и отличается качеством продукции, высокой производительностью и удобством эксплуатации. Предусмотрены автоматическая настройка хода, программируемая рабочая скорость, автоматический расчёт развертки заготовки по длине и автоматическое определение последовательности гибов, что обеспечивает высокое качество готовых изделий при минимальном времени переналадки.

Конструктивные особенности

Система ЧПУ HACO 70

• 19” сенсорный дисплей
• 2D программирование;
• 3D визуализация;
• Поддержка 6-ти осей + компенсация прогиба (бомбирование);

Синхронизация осей Y1 и Y2

Система электрогидравлической синхронизации осей Y1 и Y2 оснащена механизмом компенсации деформаций силовой конструкции (корпуса пресса). Для этого линейные датчики, фиксируемые на нижней части станины с помощью С-образной скобы, считывают перемещение верхней балки.

Конструкция гидросистемы

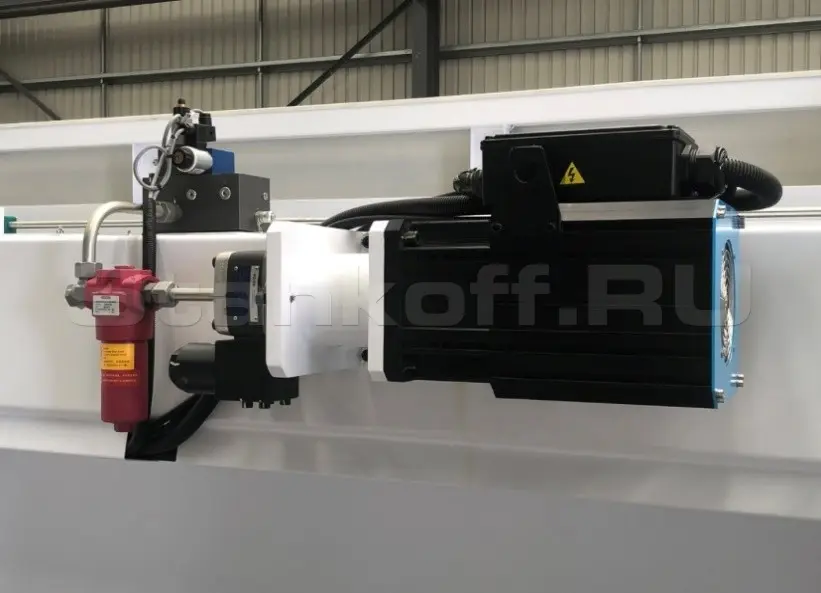

Сервомотор привода гидравлического насоса в сочетании с обновленной конструкцией гидравлических клапанов позволяет экономить до 40% энергии. Такая конструкция гидросистемы поддерживает оптимальную температуру масла, что улучшает стабильность работы пресса и продлевает срок службы масла.

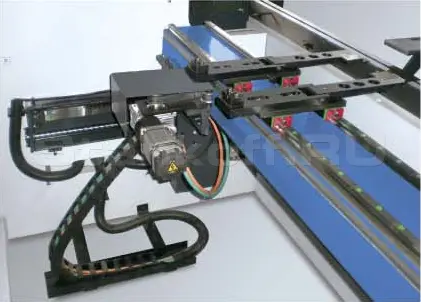

Задний упор

Задний упор оснащён управляемым ЧПУ перемещением по осям X, R, Z1 и Z2. Высокую точность перемещений обеспечивают шариковинтовая пара, линейные направляющие и серводвигатель переменного тока.

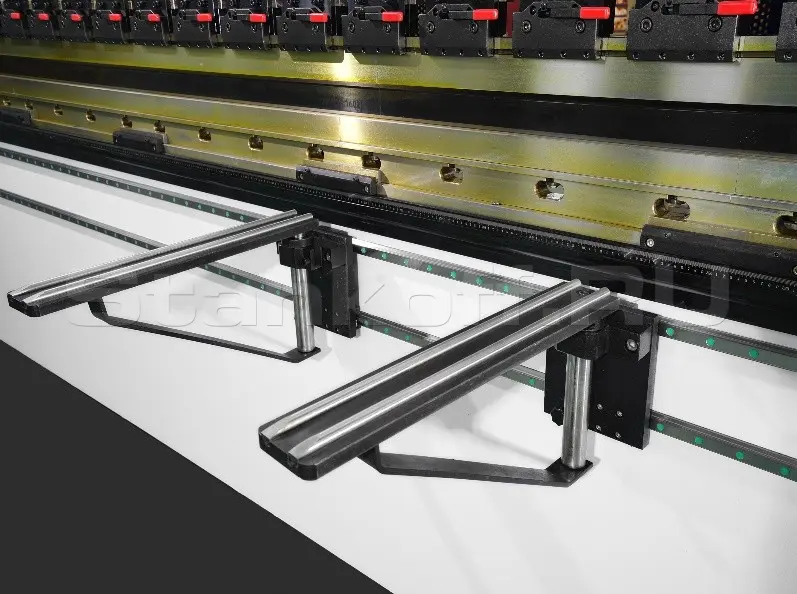

Два подвижных передних суппорта

Регулируются по ширине и высоте.

Cистема компенсации прогиба

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) тип WILA (Нидерданды)/

Инструмент

Комплект секционных держателей пуансонов с быстросъёмным креплением, совместимый с системами Amada/Promecam.

Подложка

Стол предназначен для установки матриц европейского типа шириной 60 мм.

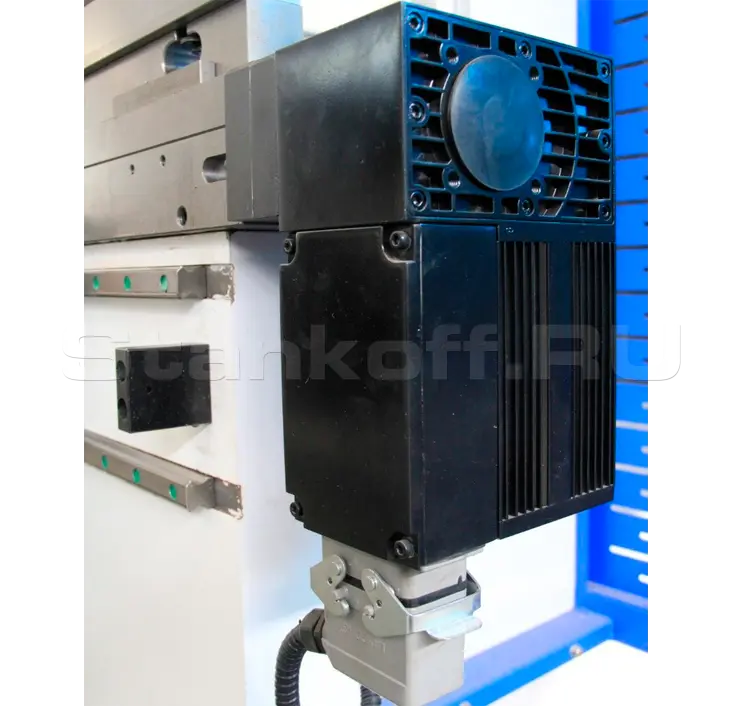

Компенсация прогиба

Моторизованная система компенсации прогиба верхней траверсы стола (бомбирование) типа WILA (Нидерланды). Система компенсации прогиба необходима при гибке заготовок длиной более 2 м для устранения неравномерности углов по всей длине изделия. Моторизованная система функционирует в автоматическом режиме: параметры работы рассчитываются ЧПУ на основе введённых данных о заготовке и используемом инструменте.

Контроль безопасности

Подвесной пульт управления и функциональная ножная педаль. Подвижные боковые ограждения безопасности оснащены концевыми выключателями.

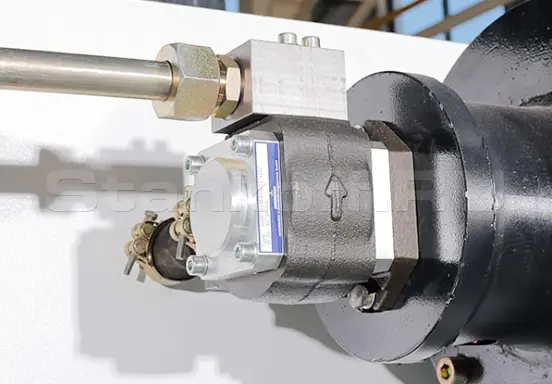

Гидравлический насос SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

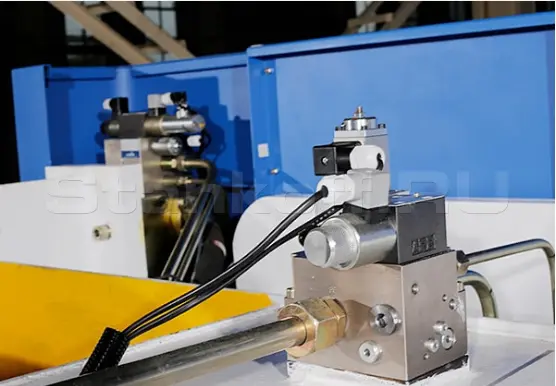

Гидравлика Bosch Rexroth (Германия) с пропорциональным распределителем

Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя Bosch Rexroth (Германия).

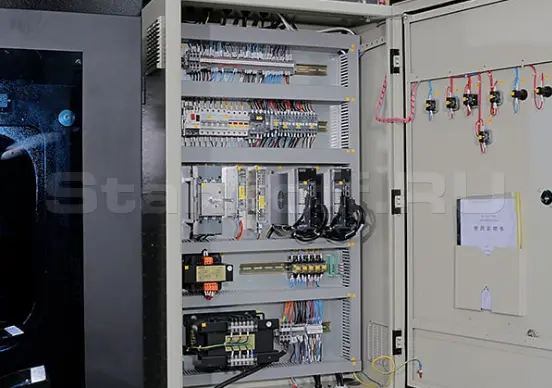

Электрические компоненты и система безопасности бренда SCHNEIDER (Франция)

• Автоматическая защита от перегрузок
• Индикатор уровня и температуры масла
• Инструкция по эксплуатации на русском языке

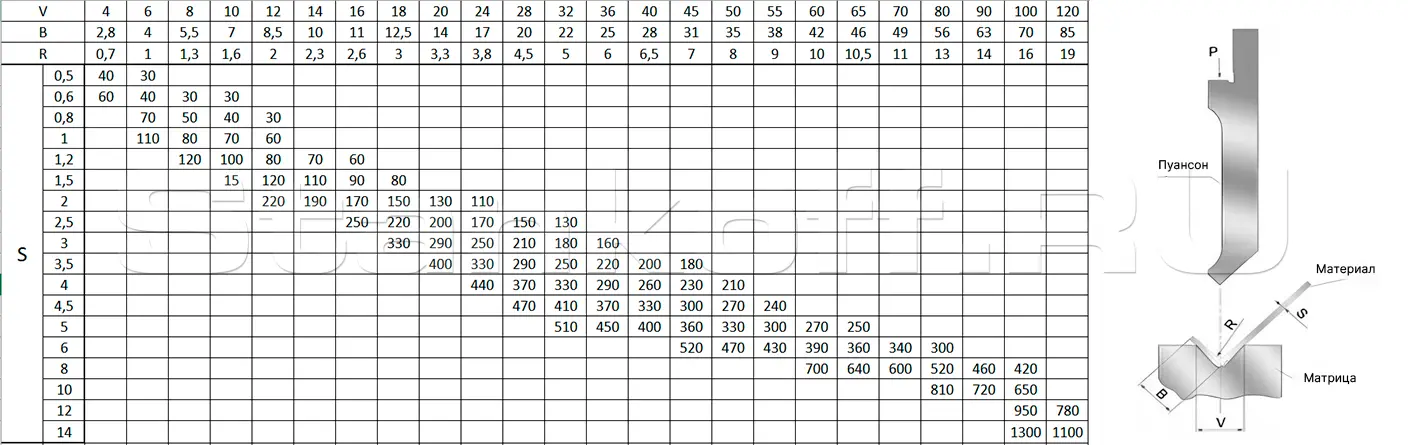

Таблица усилия гибки

Возможные профили

Стандартная комплектация

Устройство ЧПУ: Системы ЧПУ HACO 70 (Тайвань), управление 6-ю осями (Y1+Y2+X+R+Z1+Z2)
Гидравлическая система: Bosch Rexroth (Германия), полное управление с ЧПУ всеми электро-гидравлическими системами, включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUNNY (США). Электронные линейки положения ползуна Givi (Италия)/Fagor (Испания) с точностью до 0,01мм (ось Y1+Y2)
Моторизированная компенсация прогиба (бомбирование) – устанавливается на модели свыше 50 тонн.
Задний упор имеет автоматическое перемещение по осям (X+R+Z1+Z2); перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя;
Зажимы для быстрой смены пуансонов;
Задний упор имеет четыре упорных блока, регулируемых по расстоянию между ними;
Система крепления инструмента - AMADA-PROMECAM;
Станок оснащен многоручейковой матрицей и пуансоном на всю длину пресса;
Две передние поддерживающие опоры;
Заднее защитное ограждение;
Выносная педаль управления с кнопкой аварийной остановки;
Инструкция по эксплуатации и обслуживанию станка;
Набор инструмента для обслуживания;
Станок окрашен полиуретановой краской.

Характеристики

Усилие, тонн	50
Длина гиба, мм	1300
Расстояние между колоннами, мм	1120
Глубина зева, мм	250
Макс. раскрытие, мм	460
Ход заднего упора (X), мм	500
Скорость подвода, мм/с	160
Объем масла, л	140
Ход траверсы, мм	150
Рабочая скорость, мм/с	15,5
Скорость возврата, мм/с	200
Макс. мощность двигателя, кВт (л.с.)	7,5
Габаритные параметры
Габаритные размеры станка, мм	2000 × 1500 × 2350
Вес, кг	3200

Калькулятор усилия гибки

Расчёт для станка PBC-S 50/1300-6 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1120 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
