Сервогидравлический листогибочный пресс с ЧПУ VSP -135T/3200

Name: Сервогидравлический листогибочный пресс с ЧПУ VSP -135T/3200
Price: 4690980 RUB
Availability: InStock
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: VSP -135T/3200
Усилие, тонн: 135
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2700
Глубина зева, мм: 410
Макс. раскрытие, мм: 550

Все характеристики

Модели серии

Все товары

VSP-110T/3200

4 690 980 ₽ обновлено 10 сентября

В наличии на складе

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс с ЧПУ VSP -135T/3200 – это современный сервогигидравлический листогибочный пресс, разработанный с учётом требований к энергоэффективности и стабильности производственного процесса. В условиях роста цен на энергию важно использовать оборудование с минимальными энергозатратами и высоким качеством работы.

Особенности:

Энергопотребление снижено:
до 95% меньше в режиме ожидания;
до 95% меньше при свободном перемещении балки;
до 50% меньше во время гибки;
до 70% меньше при обратном ходе.
Точность гибки ±0,01 мм.
Быстрый листогибочный пресс оснащен серводвигателем и высокоэффективным динамическим насосом.

ЧПУ Cybelec 12 PS

Большой высококонтрастный полностью сенсорный экран с простым и интуитивным интерфейсом, крупными клавишами и понятной навигацией.
Полное и упрощённое программирование: от одиночных изгибов (EasyBend) до сложных многогибочных операций для серийного производства.
2D-графическое программирование с автоматическим расчётом последовательности гибки, допусков, углов, усилия и прогиба.
Управление до 4 осей, коррекция угла гиба и положения заднего упора.
Сохранение программ и последовательностей гибки, модульные инструменты под каждую деталь.
Онлайн-справка, интерактивные предупреждения и удобная работа для операторов любого уровня.
Беспроводное резервное копирование, обновление ПО и телеобслуживание, а также USB-порт для передачи данных.
Поддержка нескольких языков и автономное ПО для 2D-моделирования.

Конструктивные особенности

Задний упор

Оборудована ШВП и линейными направляющими, а также тремя пальцами‑упорами, что обеспечивает плавное и стабильное движение.

Гидравлическая система Hawe

Всемирно известная гидравлическая система немецкого бренда Hawe, которая отличается высокой эффективностью и низким уровнем отказов.

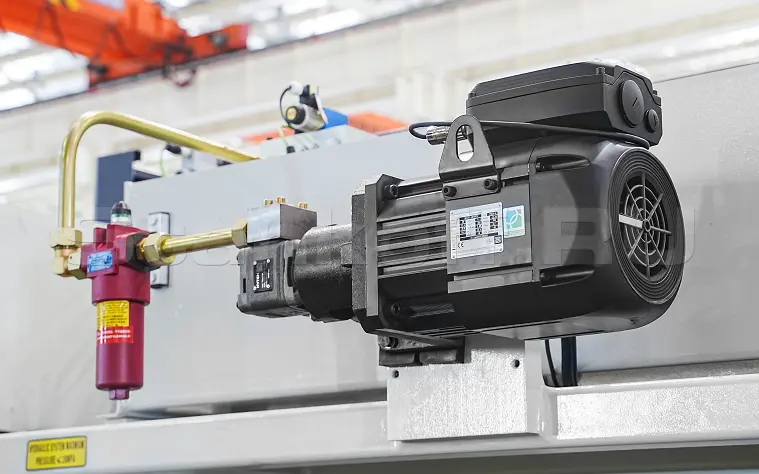

Серводвигатель INOVANCE

Использование серводвигателя INOVANCE в качестве основного источника питания гидравлического насоса может сэкономить около 40% энергии. Общая эффективность станка увеличивается примерно на 7-20%. Температура масла может быть снижена примерно на 10-15°C.

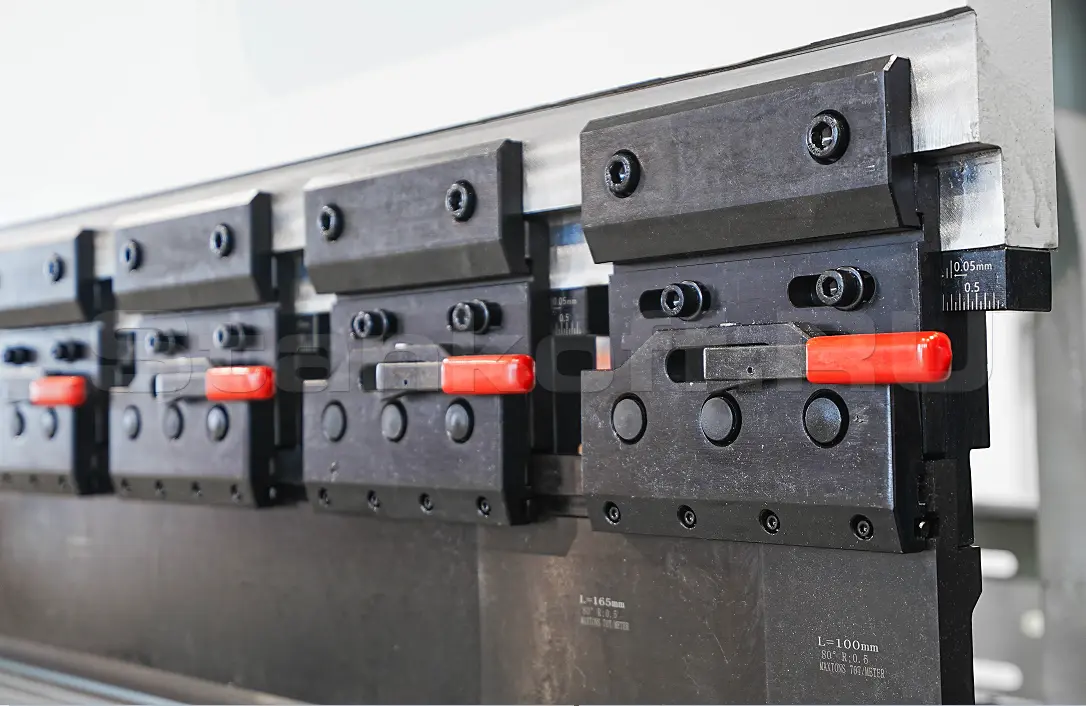

Система быстрой замены инструмента

Быстросменная система крепления инструмента Amada-Promecam, что позволяет сократить время переналадки станка.

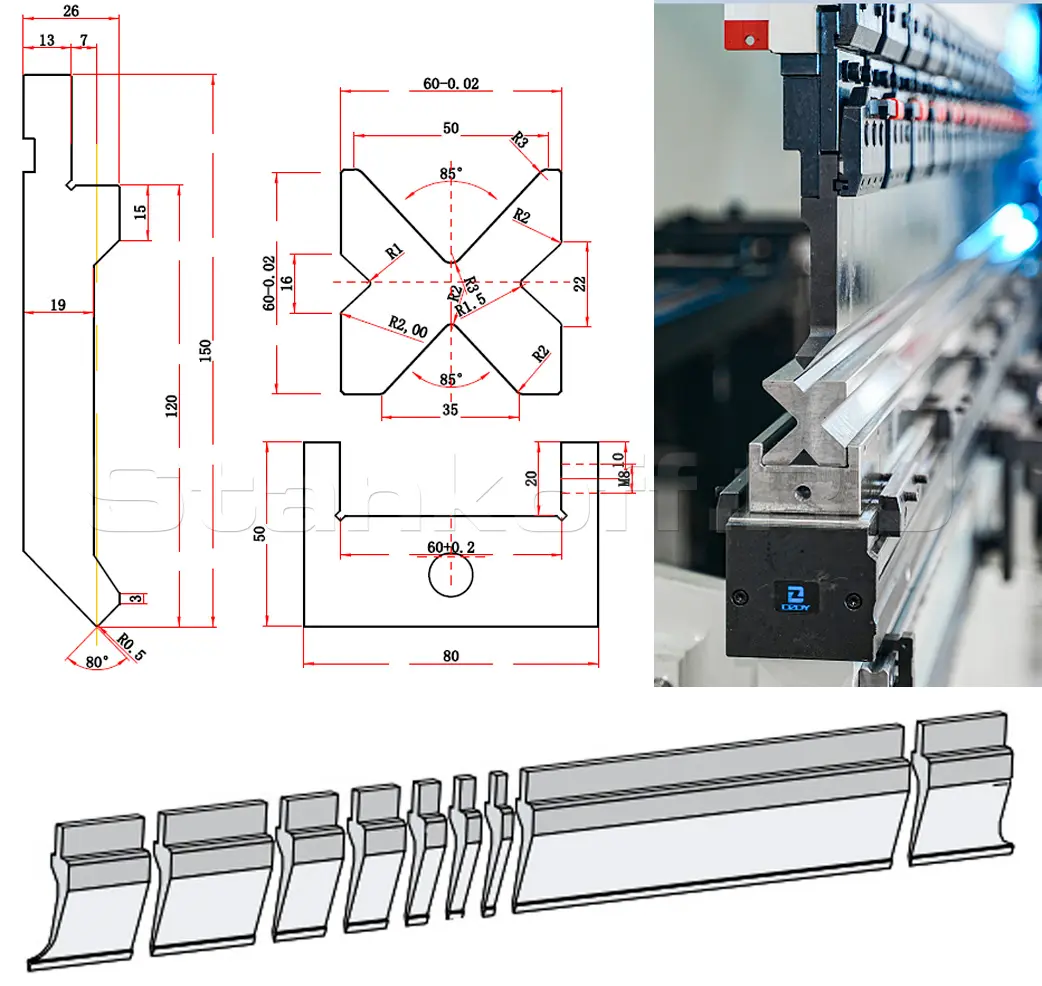

Инструмент

Станок комплектуется полным набором высокоточного сегментированного инструмента с системой зажима AMADA PROMECAM, что обеспечивает быструю переналадку оборудования и высокую повторяемость гибочных операций.

Инструмент изготавливается из качественной высоколегированной стали и проходит поверхностную термообработку для повышения износостойкости и срока службы. Особое внимание уделяется высокоточной шлифовке рабочих поверхностей, благодаря чему обеспечиваются стабильные геометрические размеры, высокая параллельность и точность гибки. На каждом этапе производства инструмент проходит контроль качества.

Пуансон: 3 сегмента по 800 мм, а также 1 составной сегмент, включающий: левый сапожок 100 мм, секции 10, 15, 20, 40, 50, 165, 300 и 100 мм, правый сапожок.
Матрица:4 сегмента по 800мм.

Характеристики

Усилие, тонн	135
Длина гиба, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	410
Макс. раскрытие, мм	550
Скорость подвода, мм/с	220
Макс. скорость перемещений по оси X, мм/с	800
Макс. скорость перемещений по оси R, мм/с	250
Ход траверсы, мм	265
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	130
Макс. мощность двигателя, кВт (л.с.)	11
Габаритные параметры
Габаритные размеры станка, мм	3800 × 1800 × 2700
Вес, кг	8200

Калькулятор усилия гибки

Расчёт для станка VSP -135T/3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2700 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
