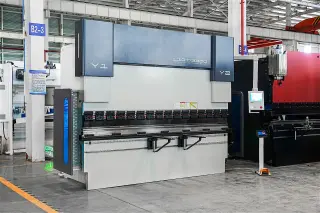

Сервогидравлический листогибочный пресс с ЧПУ VSP -110T/3200

Name: Сервогидравлический листогибочный пресс с ЧПУ VSP -110T/3200
Price: 5397840 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 6

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: VSP-110T/3200
Усилие, тонн: 110
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2700
Глубина зева, мм: 410
Максимальное раскрытие, мм: 550

Все характеристики

Модели серии

Все товары

VSP -135T/3200

5 397 840 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

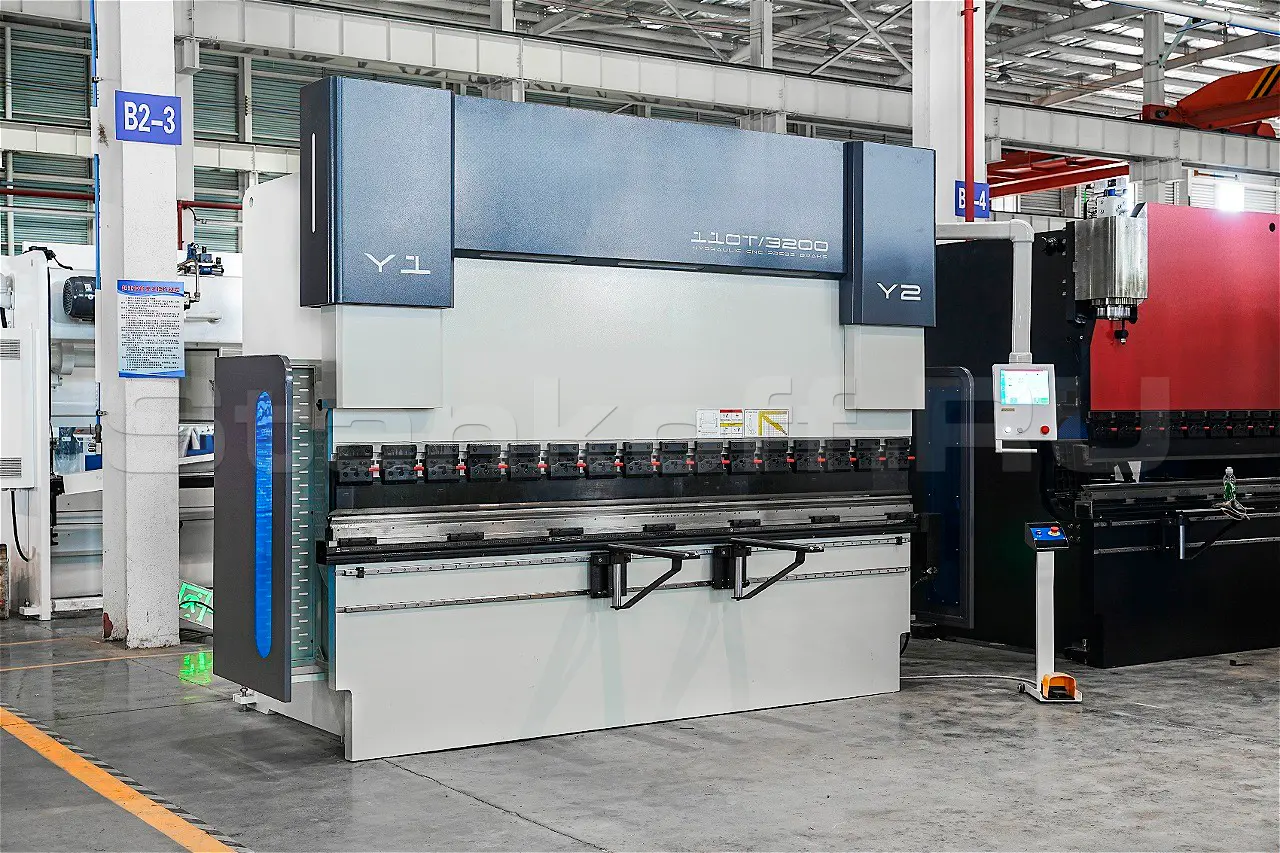

Гидравлический листогибочный пресс с ЧПУ VSP -110T/3200 – это современный сервогигидравлический листогибочный пресс, разработанный с учётом требований к энергоэффективности и стабильности производственного процесса. В условиях роста цен на энергию важно использовать оборудование с минимальными энергозатратами и высоким качеством работы.

Особенности:

Энергопотребление снижено:
до 95% меньше в режиме ожидания;
до 95% меньше при свободном перемещении балки;
до 50% меньше во время гибки;
до 70% меньше при обратном ходе.
Точность гибки ±0,01 мм.
Быстрый листогибочный пресс оснащен серводвигателем и высокоэффективным динамическим насосом.

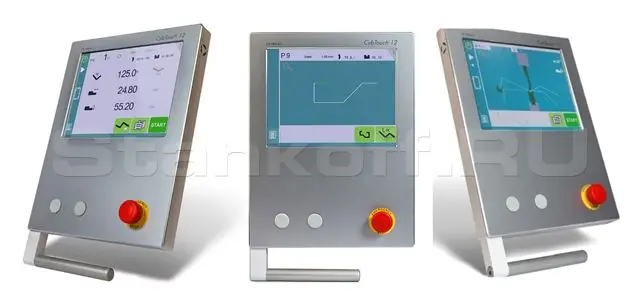

Система ЧПУ Cybelec 12 PS

Большой, яркий и высококонтрастный полностью сенсорный экран;
Простые страницы, понятный дисплей, большие клавиши;
Интуитивно понятный и удобный интерфейс;
Полное программирование для эффективного массового производства с несколькими изгибами;
Простые одинарные изгибы с помощью страницы EasyBend;
Онлайн-справка и интерактивные всплывающие окна с предупреждениями;
Удобное беспроводное резервное копирование данных и обновление программного обеспечения с помощью ПК или ноутбука;
Доступно большое количество языков;
Различные автоматические расчеты функций изгиба;
Последовательности и программы гибки можно запомнить;
Управление углом, давлением и прогибом;
Легкое ручное перемещение;
Доступно автономное программное обеспечение для 2D-моделирования;
Управляет 4 осями;
Автоматическая последовательность гибки (опция);
Расчет допуска на изгиб;
Модульные инструменты для каждой детали или изгиба;
Коррекция угла и заднего упора;
Телеобслуживание через беспроводное соединение с ПК или ноутбуком;
USB-порт для карты памяти для передачи и резервного копирования данных;
Открыт для любого оператора благодаря простому и интуитивно понятному программированию с помощью сенсорного экрана;
Современное и эффективное программирование профиля детали вручную;
Очень быстрое решение, обеспечиваемое 2D-графическим дисплеем и автоматической последовательностью гибки.

Конструктивные особенности

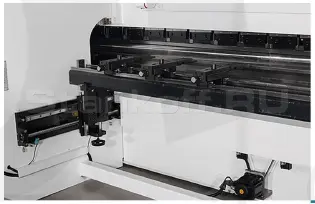

Задний упор

Задний упор с двумя пальцами-упорами оснащен шариковыми винтами и линейными направляющими, обеспечивающими плавную и надежную работу.

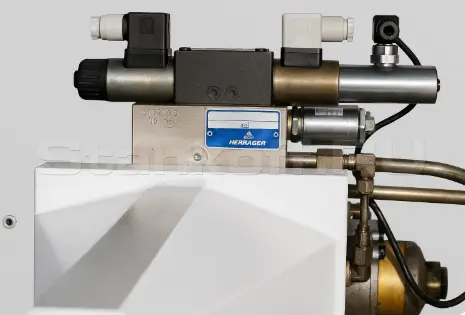

Гидравлическая система

Всемирно известная гидравлическая система немецкого бренда Hawe, который отличается высокой эффективностью и низким уровнем отказов.

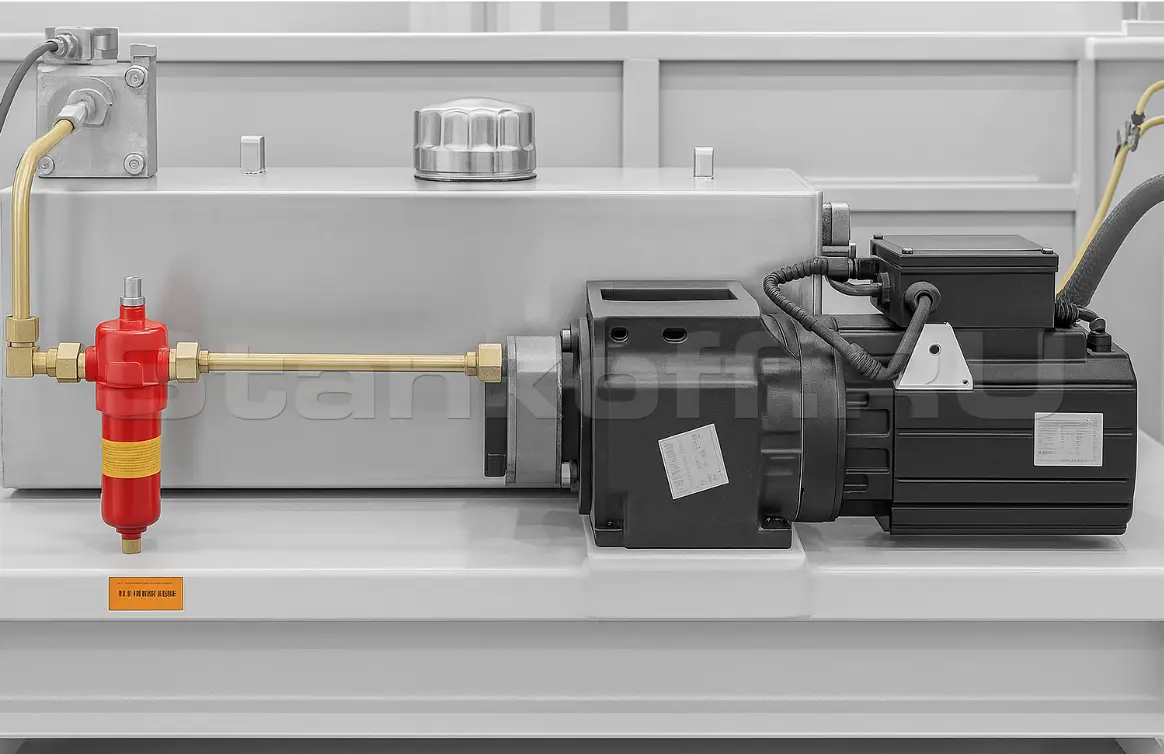

Главный двигатель INOVANCE

Использование серводвигателя INOVANCE в качестве основного источника питания гидравлического насоса может сэкономить около 40% энергии. Общая эффективность станка увеличивается примерно на 7-20%. Температура масла может быть снижена примерно на 10-15°C.

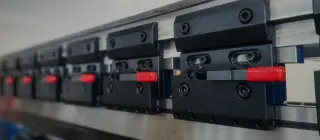

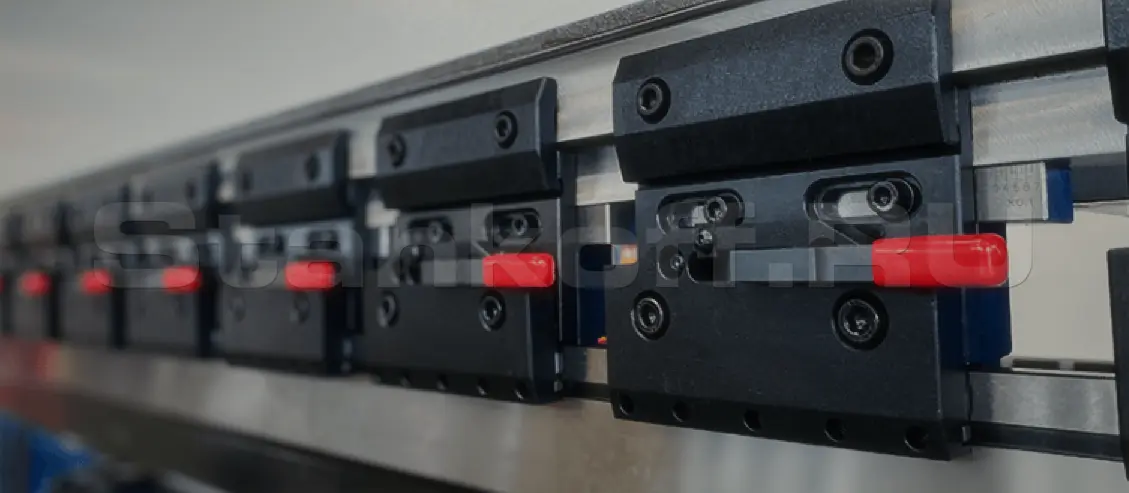

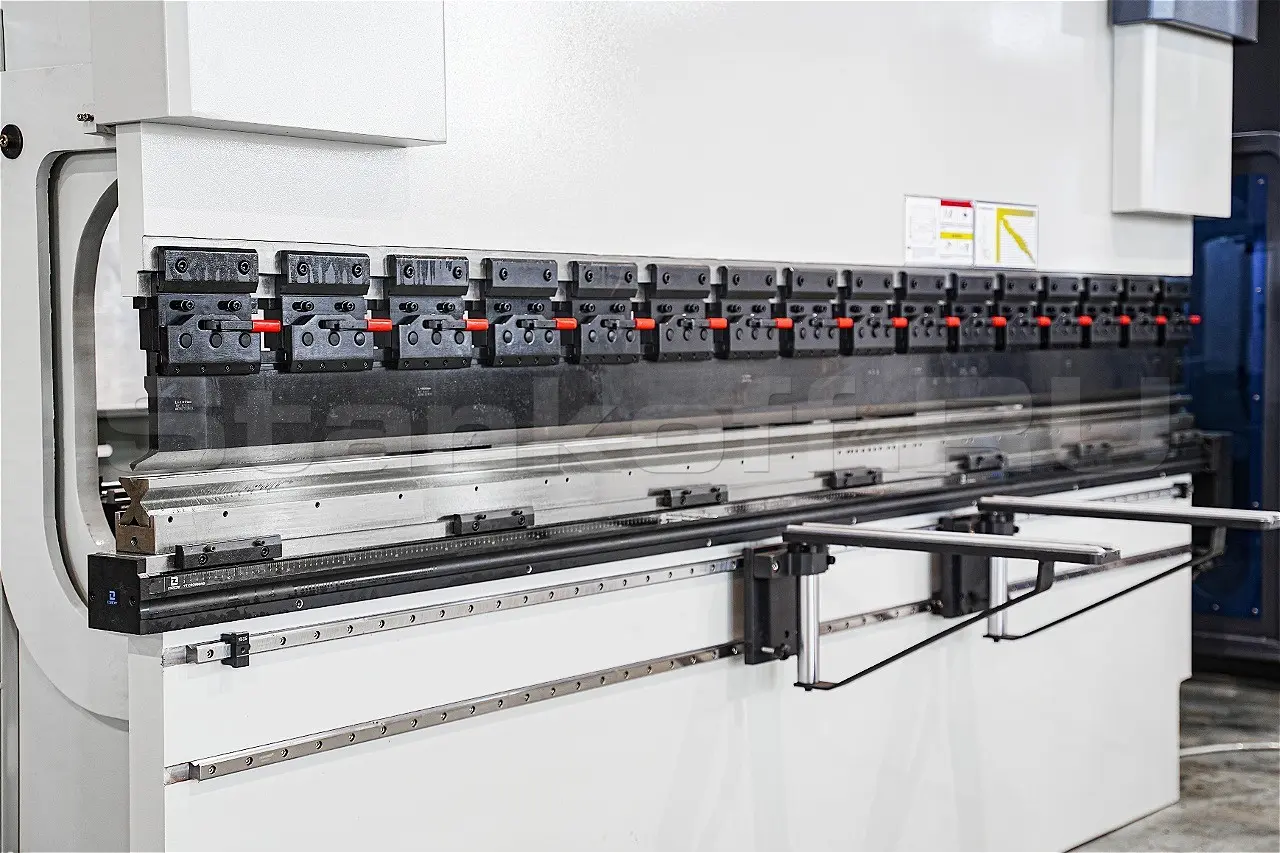

Система быстрой замены инструмента

Быстросменная система крепления инструмента Amada-Promecam, что позволяет сократить время переналадки станка.

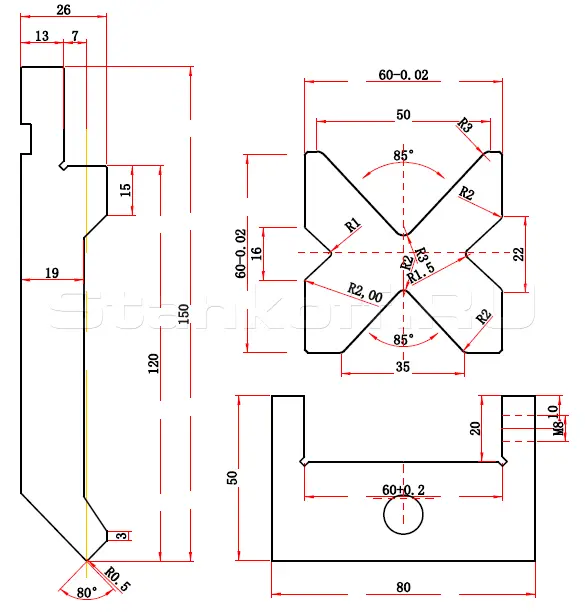

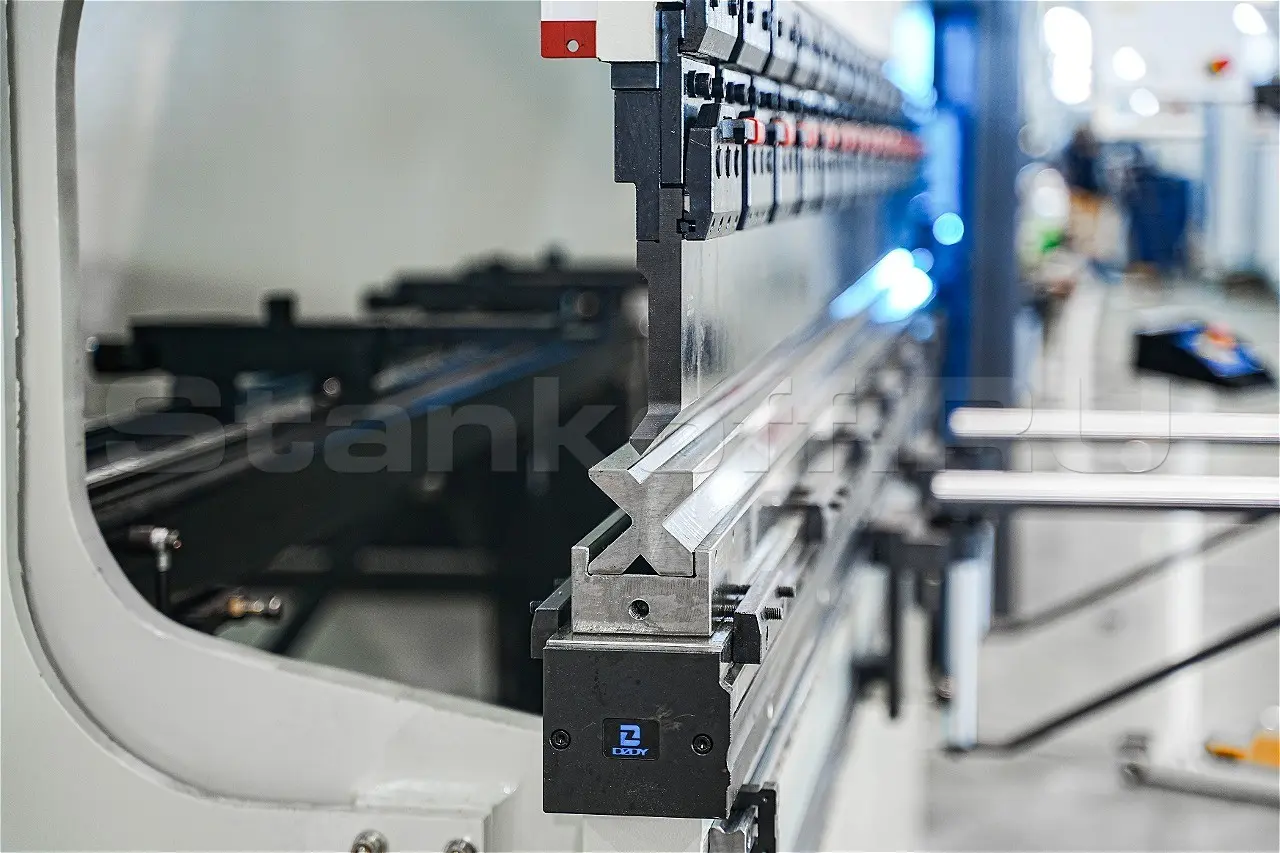

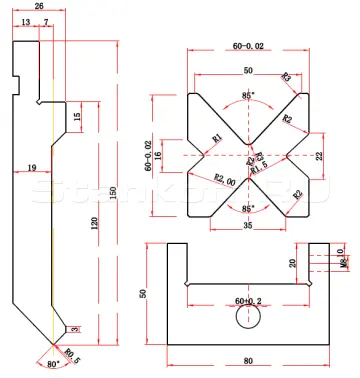

Инструмент

• Инструмент изготавливается из высоколегированной стали высокого качества
• Особое внимание уделяется высокоточной шлифовке, которая обеспечивает повторяемость размеров и высокие показатели точности и параллельности.
• Инструменты подвергаются поверхностной термообработке.
• Каждый инструмент проходит контроль качества, на всех этапах его производства.

Характеристики

Усилие, тонн	110
Длина гиба, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	410
Максимальное раскрытие, мм	550
Скорость подвода, мм/с	220
Макс. скорость перемещений по оси X, мм/с	800
Макс. скорость перемещений по оси R, мм/с	250
Ход траверсы, мм	265
Рабочая скорость, мм/с	16
Скорость возврата, мм/с	160
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	11
Габаритные параметры
Габаритные размеры станка, мм	3800 × 1800 × 2600
Вес, кг	7000

Калькулятор усилия гибки

Расчёт для станка VSP-110T/3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2700 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
