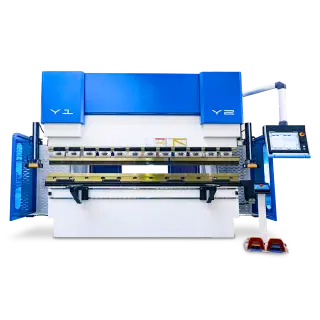

Гидравлический листогибочный персс с ЧПУ WADE-110/3200 4+1 axis

Name: Гидравлический листогибочный персс с ЧПУ WADE-110/3200 4+1 axis
Brand: ADH Machine Tool
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

ADH Machine Tool (Китай)

Краткие характеристики

Артикул: WADE-110/3200 4+1 axis
Усилие, тонн: 110
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2700
Глубина зева, мм: 400
Максимальное раскрытие, мм: 480

Все характеристики

Модели серии

Все товары

WADE-170/3200 4+1 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

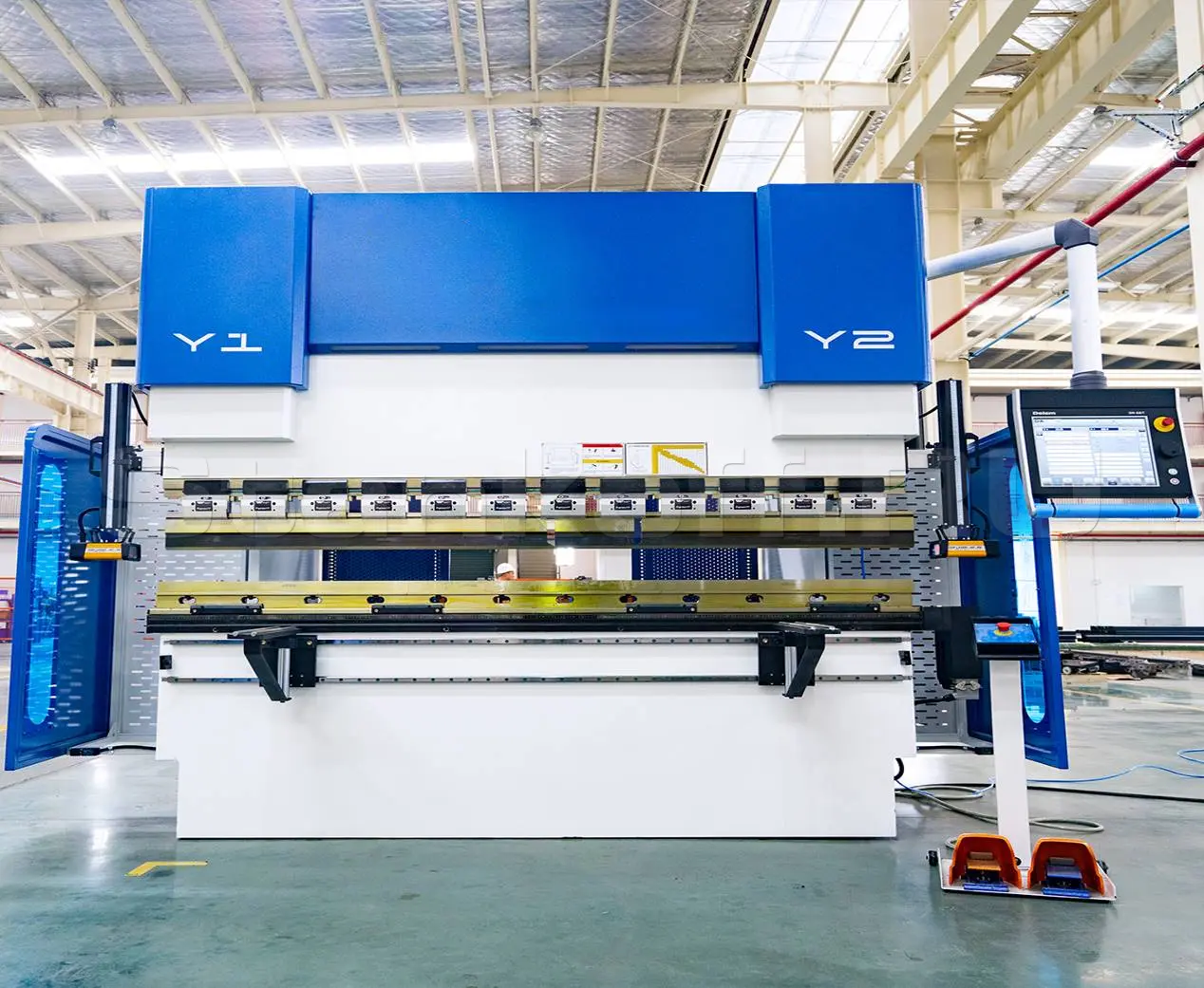

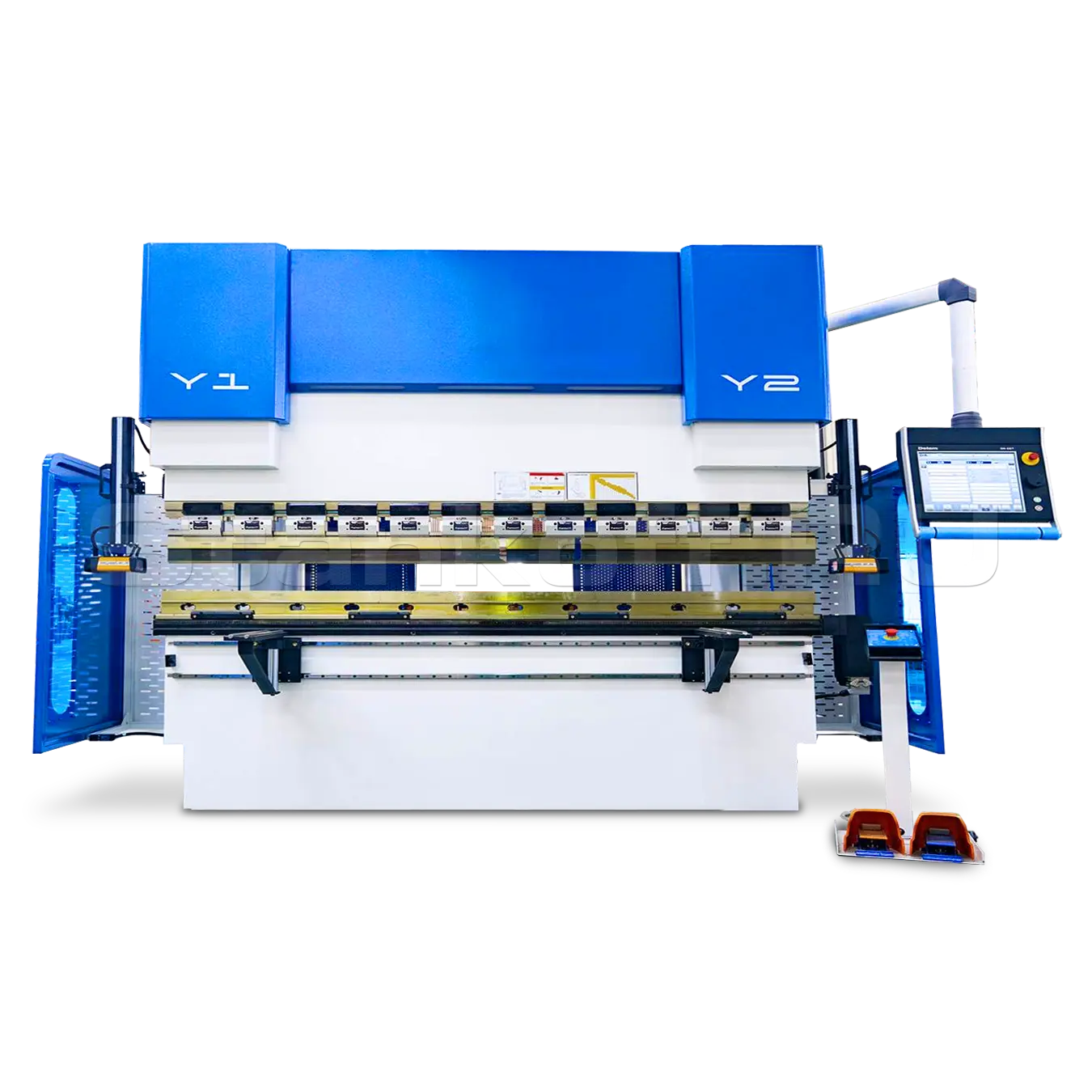

Гидравлический листогибочный пресс с ЧПУ WADE-110/3200 предназначен для точной гибки листового металла длиной до 3200 мм с усилием 110 тонн. Станок оснащен серво-гидравлическим приводом, который снижает энергопотребление и уменьшает нагрузку на гидравлическую систему: когда верхняя балка находится в состоянии покоя, насос и главный двигатель не работают постоянно. Это позволяет экономить электроэнергию, снижать износ насоса и электродвигателя, сохраняя высокую производительность гибки.

Электронно-гидравлическая синхронизация рабочих цилиндров обеспечивает точное и стабильное перемещение верхней балки. Контроль параллельности и хода выполняется через систему ЧПУ с использованием пропорциональных клапанов и магнитных линеек. Автоматическая регулировка усилия с учетом материала и установленного инструмента упрощает настройку станка, повышает повторяемость операций и помогает получать качественный результат при серийной и единичной гибке.

Комплектующие

Гидравлическая система	HAWE (Германия)
Гидронасос	HYTEK SUNNY (США)
Главный серводвигатель	ESTUN (Китай)/INOVANCE (Китай)
Сервопривод	ESTUN (Китай)/INOVANCE (Китай)
Магнитные линейки	GIVI (Италия)
ШВП и линейные направляющие	HIWIN (Тайвань)
Электрические комплектующие	Schneider (Германия)
Двигатель заднего упора	ESTUN (Китай)/INOVANCE (Китай)

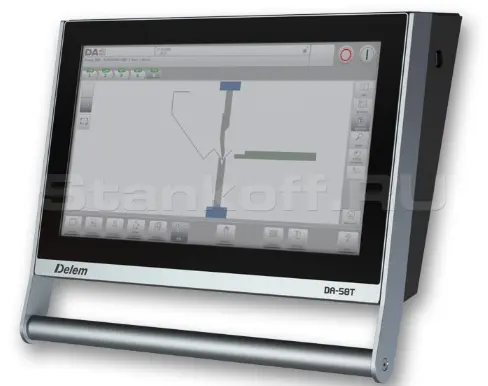

Система ЧПУ Delem DA58Tx

Управление 4+1 осями (Y1-Y2-X-R + V-crowning).
Сенсорный цветной экран 18,5” с разрешением 1366х768 пикселей.
Управление сервоприводом и частотным преобразователем.
Автоматический расчет усилия гибки.
Автоматический расчет последовательности гибки.
2D графический режим программирования.
Расчет развертки.
Расчет и управление антипрогибом.
Библиотека инструментов 99 пуансонов / 99 матриц.
Поддержка инструмента для плющения, радиусного инструмента.
Функция графического программирования инструмента.
Таблица материалов.
Запоминание при отключении питания.
Автономное программное обеспечение Profile-58TL.

Конструктивные особенности

Конструкция станка

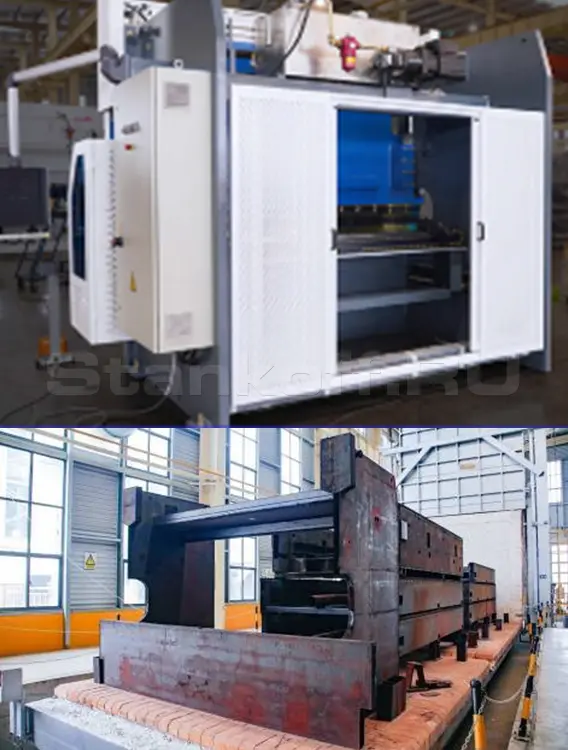

Листогибочный пресс имеет прочную цельносварную конструкцию, включающую станину, верхнюю балку, рабочий стол, главные гидроцилиндры и задний упор. Основные узлы проектируются с применением 3D-моделирования и расчета методом конечных элементов FEM, что позволяет проверить распределение нагрузок и обеспечить необходимую жесткость конструкции. Станина из высокопрочной стали проходит термическую обработку для снятия внутренних напряжений и сохранения геометрии при длительной эксплуатации, а дробеструйная обработка очищает поверхность от окалины и улучшает качество последующей окраски.

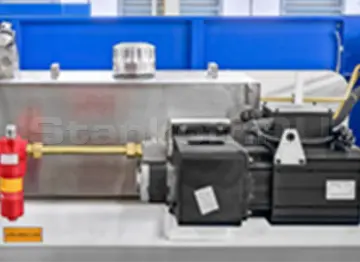

Серводвигатель

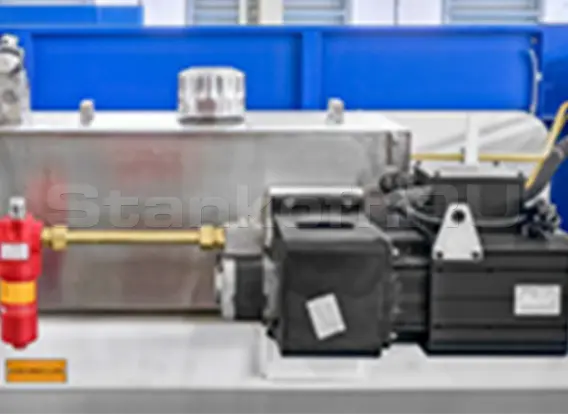

Основной привод гидронасоса выполнен на базе серводвигателя. Такое решение снижает энергопотребление, повышает динамику работы и общую эффективность станка. По сравнению с традиционным AC-двигателем серводвигатель позволяет сократить расход электроэнергии на 35–40%, увеличить эффективность движения верхней балки на 7–20% и снизить температуру гидравлического масла на 10–20 °C, что положительно влияет на стабильность работы гидросистемы и ресурс оборудования.

Гидронасос

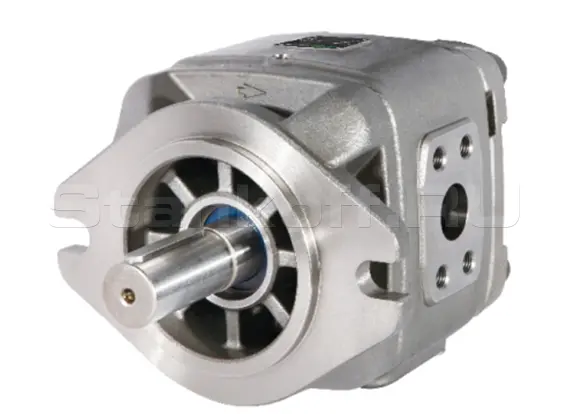

Корпус гидронасоса выполнен из высокопрочного чугуна и имеет внутреннюю конструкцию, направленную на снижение уровня шума при работе. Насос отличается устойчивостью к загрязнению масла и рассчитан на длительную эксплуатацию в составе гидравлической системы пресса. В листогибочном прессе применяются гидронасосы ALLEAD (Германия) или SUNNY (США).

Гидравлическая система

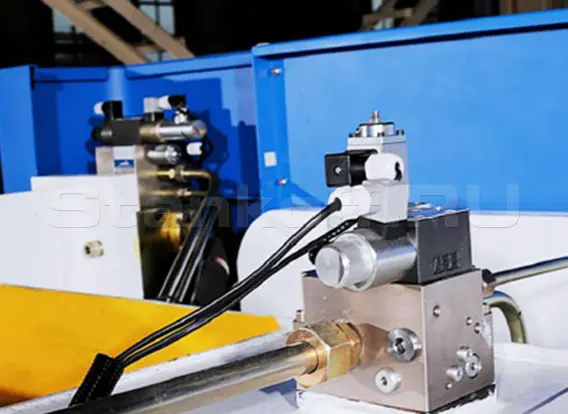

Применяется интегрированная гидравлическая система HAWE или REXROTH производства Германии. Такие гидравлические компоненты отличаются надежностью, стабильной работой и удобством обслуживания. Давление в системе может регулироваться в зависимости от требуемого усилия гибки, толщины материала и условий обработки.

Электрокомпоненты

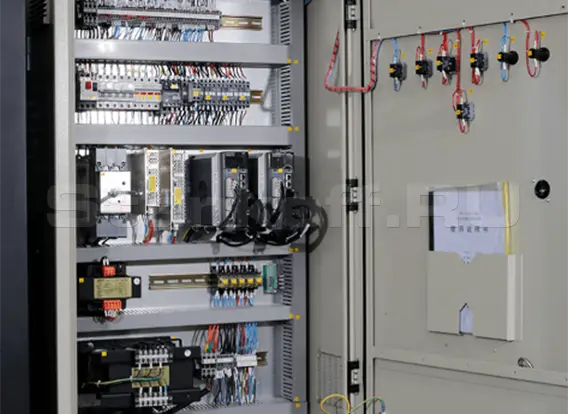

Используются электрические комплектующие Schneider, которые обеспечивают надежное функционирование машины даже при нестабильном электроснабжении.

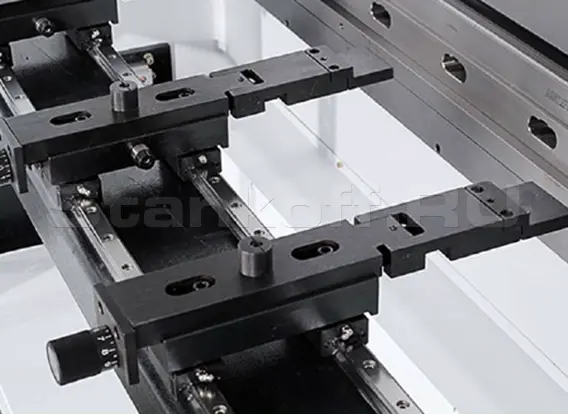

Пальцы-упоры

Оснащается пальцами-упорами заднего упора в количестве 3 шт с точностью позиционирования ±0,03 мм по оси X и ±0,05 мм по оси R.

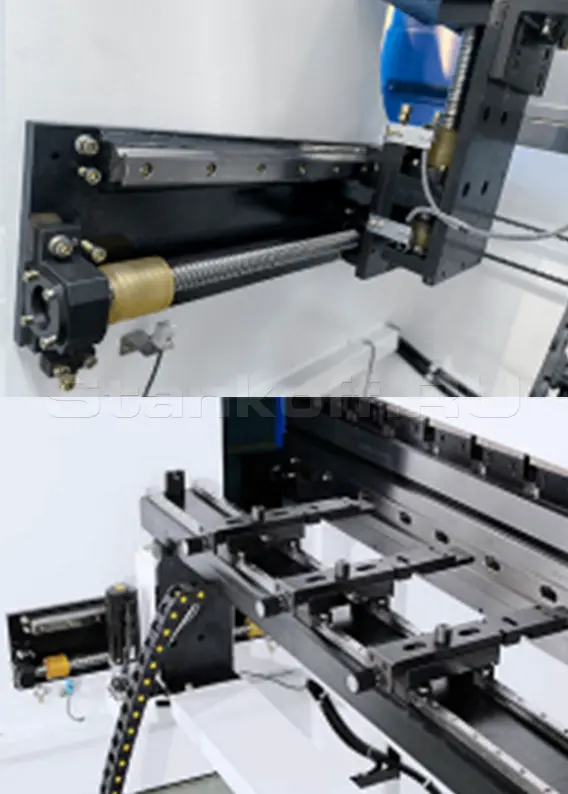

Задний упор

Задний упор оснащен шарико-винтовой парой и линейными направляющими HIWIN (Тайвань), которые обеспечивают точное и плавное позиционирование заготовки. Передача движения от серводвигателей выполняется через зубчатый ремень, что повышает стабильность перемещения и повторяемость размеров при серийной гибке. Конструкция также предусматривает регулировку заднего упора по высоте для настройки под разные задачи обработки. Оси X-R (2 оси заднего упора).

Быстрозажимная система инструмента

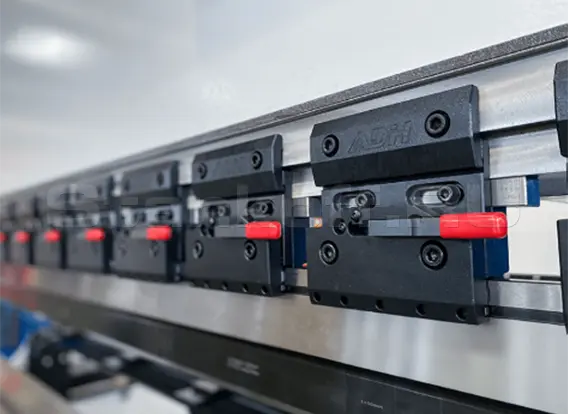

Стандартная быстрозажимная система типа Promecam обеспечивает быструю замену верхнего инструмента и сокращает время переналадки пресса. Конструкция позволяет удобно устанавливать и извлекать пуансоны на гибочной балке, в том числе при промежуточной замене инструмента, что повышает эффективность работы и упрощает подготовку станка к новым операциям.

Инструмент

В стандартной комплектации листогибочный пресс поставляется с прямым пуансоном и 4-ручьевой матрицей. Инструмент имеет твердость 47 HRC, что обеспечивает устойчивость к износу при выполнении типовых операций гибки.

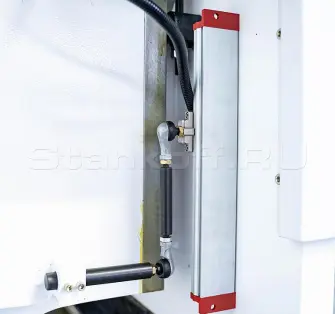

Магнитные линейки GIVI

Используются для точного контроля положения верхней балки по осям Y1–Y2. Они обеспечивают обратную связь для системы ЧПУ, помогают синхронизировать работу гидроцилиндров и поддерживать параллельность верхней балки относительно рабочего стола. Точность измерения до ±0,01 мм повышает стабильность гибки и повторяемость результата при серийной обработке.

Сервопривод

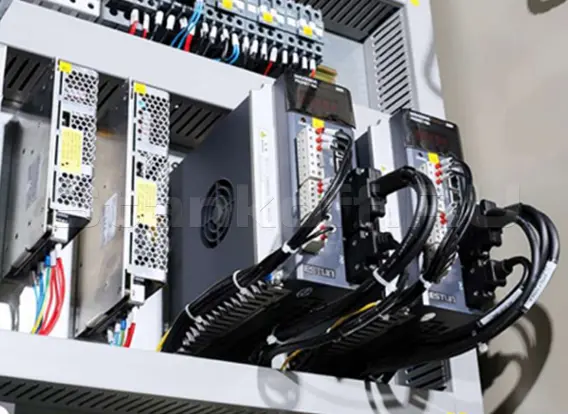

Применяются сервоприводы ESTUN (Китай).

Линейные направляющие

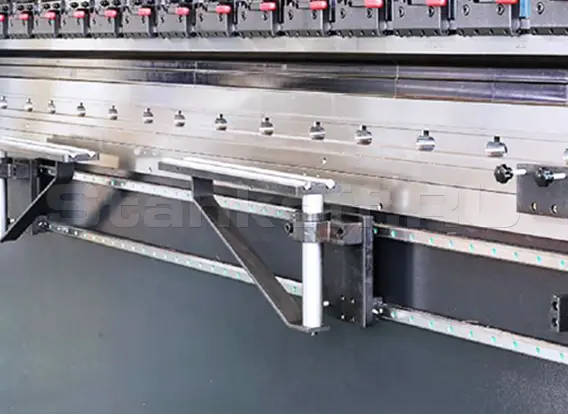

Пресс оснащается фронтальными суппортами для поддержки листа на двух линейных направляющих.

Система компенсации прогиба

Система компенсации прогиба предназначена для получения равномерного угла гиба по всей рабочей длине листогибочного пресса. В стандартной комплектации прессы серии WADE оснащаются моторизированной CROWNING-системой с управлением по оси V.

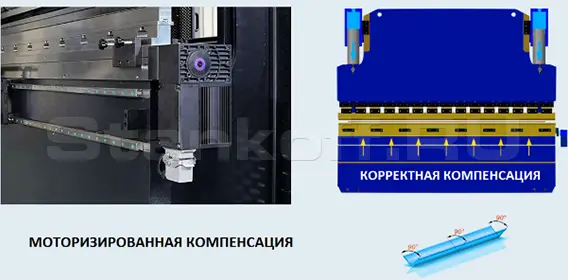

Во время гибки под нагрузкой балка и рабочий стол могут незначительно прогибаться, из-за чего угол в центре детали и по краям может отличаться. CROWNING-система компенсирует этот прогиб за счет регулируемого нижнего стола: его элементы смещаются относительно друг друга и создают заданную разность высот по длине матрицы. Это позволяет сохранить точный угол гиба на всей длине заготовки и повысить качество серийной обработки.

Комплектация

Гидравлический листогибочный пресс в сборе
ЧПУ Delem DA58Tx на русском языке + автономное ПО Profile-58TL на русском языке для ПК
Ход заднего упора: ось X — 500 мм, ось R — 200 мм, по оси Z пальцы-упоры перемещаются параллельно линии гиба между колоннами пресса
Оси Y1, Y2, X, R, V управляются от системы ЧПУ
Пальцы-упоры — 3 шт.
Моторизированная система компенсации прогиба, ось V
Главный двигатель — серводвигатель ESTUN 10,8 кВт
Гидравлическая система HAWE, гидронасос HYTEK SUNNY
Магнитные линейки GIVI
Электрическая система Schneider
Защитные экраны с левой и правой сторон станка; предупреждающий ремень с задней стороны станка
Быстрозажимная система крепления верхнего инструмента типа Promecam
Подвесная панель управления, панель ЧПУ на поворотной балке

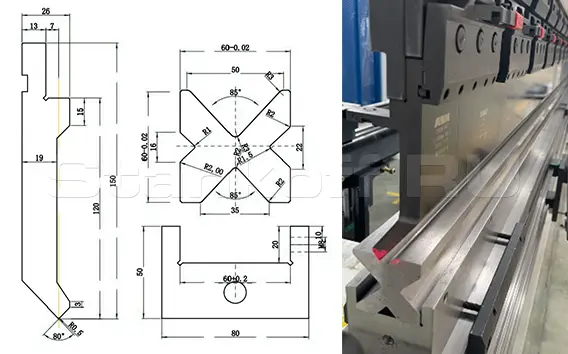

Стандартный набор верхнего и нижнего инструмента:

пуансон 150 × 26 мм A80 R0.5 100 т/м: 100R-10-15-20-40-50-165-300-100L + 800 × 3;
матрица 4V 60 × 60 мм V-16-22-35-50/85°;
держатель матрицы 60 мм.

Мобильная педаль управления с 2 педалями
Фронтальные суппорты для поддержки листа на линейных направляющих
Инструменты для технического обслуживания станка
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке
Документация (инструкция) на систему управления на русском языке

Характеристики

Усилие, тонн	110
Длина гиба, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	400
Максимальное раскрытие, мм	480
Ход пуансона, мм	200
Макс. ход по оси X, мм	500
Макс. ход по оси R, мм	200
Скорость подвода, мм/с	220
Объем масла, л	170
Рабочая скорость, мм/с	12
Скорость возврата, мм/с	160
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	10,8
Габаритные параметры
Габаритные размеры станка, мм	3750 × 2200 × 2700
Вес, кг	7200
