Сервогидравлический листогибочный пресс WE67K-160/4000 4+1 axis

Name: Сервогидравлический листогибочный пресс WE67K-160/4000 4+1 axis
Price: 3952634 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: WE67K-160/4000 4+1 axis
Усилие, тонн: 160
Длина гиба, мм: 4000
Расстояние между колоннами, мм: 3196
Глубина зева, мм: 370
Максимальное раскрытие, мм: 480

Все характеристики

3 952 634 ₽ обновлено 12 августа

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

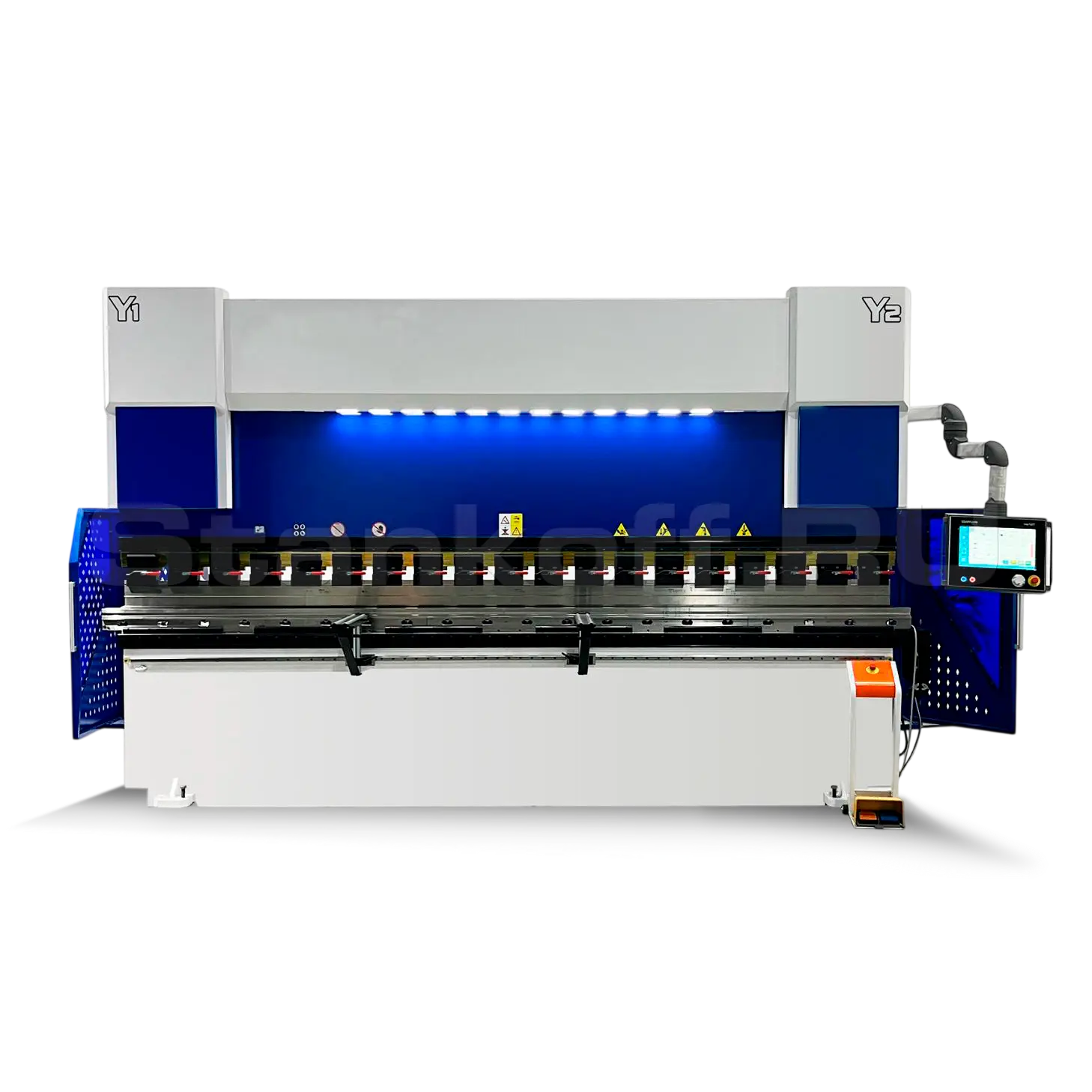

Современный сервогидравлический листогибочный пресс с ЧПУ WE67K-160/4000 4+1 axis предназначен для высокоточной гибки листового металла и изготовления деталей сложной геометрии. Станок оснащён понятной системой ЧПУ, а перемещение верхней балки контролируется гидравлической системой с обратной связью от линейных датчиков GIVI. Такая конструкция обеспечивает высокую скорость перемещения ползуна, точное позиционирование и стабильную повторяемость гибки. Снижение нагрузок на гидравлические компоненты увеличивает их ресурс, а оптимизированная работа привода позволяет уменьшить энергопотребление, уровень шума и необходимый объём гидравлического масла.

Конструтивные особенноси

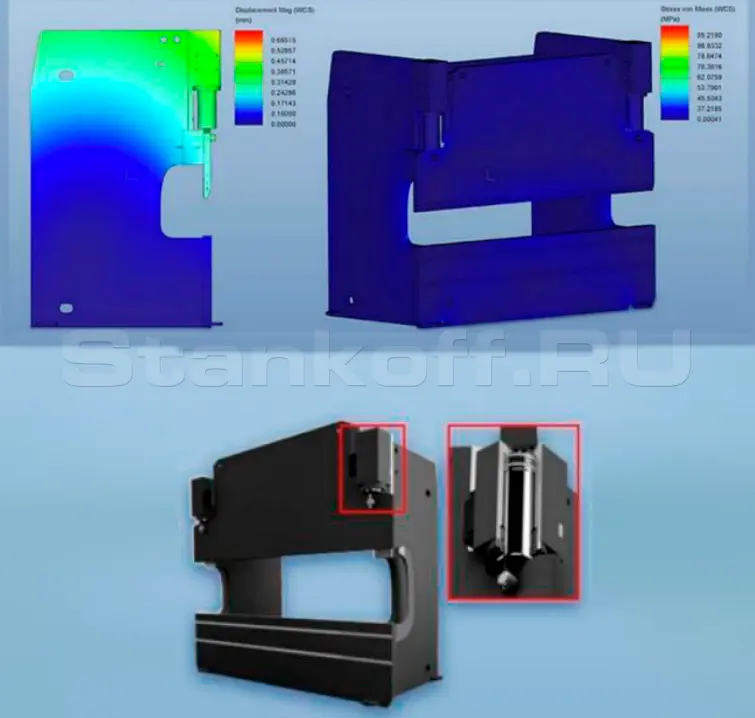

Станина

Станина выполнена в виде жёсткой сварной рамной конструкции из стальных листов и включает рабочий стол, боковые стойки, соединительную балку и систему компенсации прогиба. После сварки конструкция проходит обработку для снятия внутренних напряжений, что обеспечивает стабильность геометрии, минимальную деформацию ползуна и стола под нагрузкой, а также высокую точность угла гибки и прямолинейность изделия по всей длине.

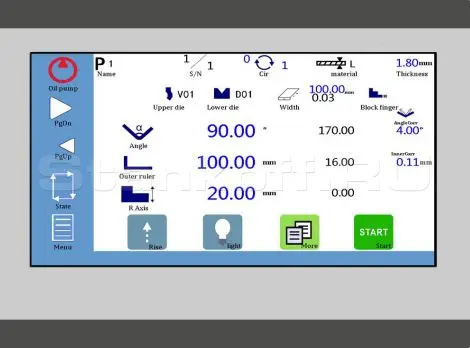

Система ЧПУ EASYCAT53T

• Управление позиционированием заднего упора.
• Функция интеллектуального позиционирования.
• Функция отвода заднего упора при гибке для предотвращения столкновения с заготовкой.
• Автоматический поиск референтной точки.
• Резервное копирование и восстановление параметров одной командой.
• Функция быстрого перемещения.
• Хранение многошаговых программ; до 25 операций в каждой программе.
• Защита данных при отключении электропитания.

Главный электродвигатель

Отличается высокой надёжностью, увеличивает ресурс оборудования и обеспечивает работу станка с низким уровнем шума.

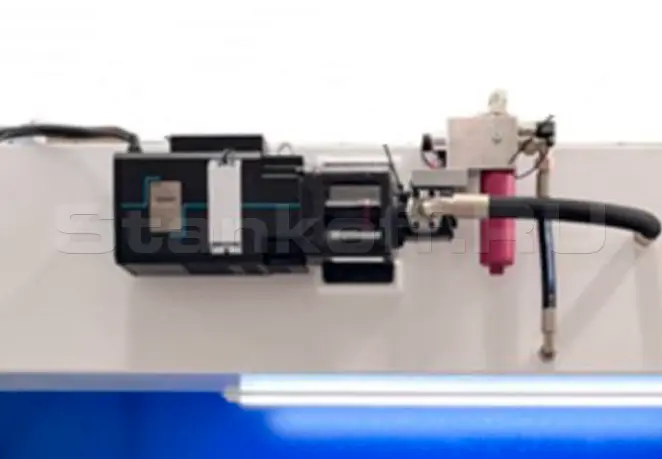

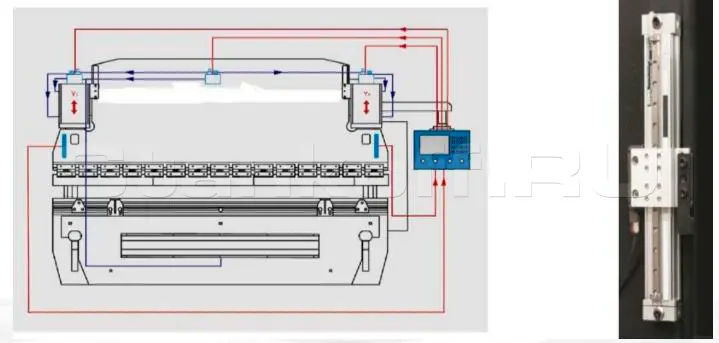

Система позиционирования ползуна — Y1/Y2

• Независимое управление двумя гидроцилиндрами;
• Контроль положения каждой стороны ползуна;
• Обратная связь от линейных датчиков;
• Коррекция осей Y1 и Y2 через сервогидравлические клапаны;
• Точность позиционирования ползуна.

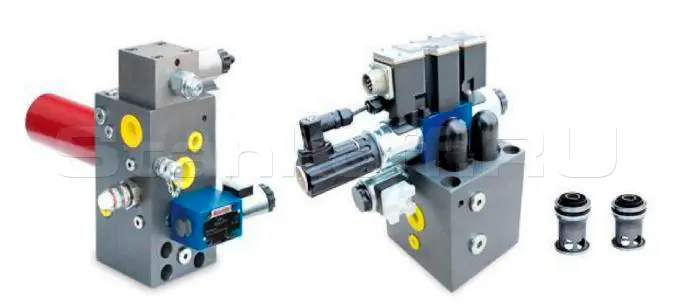

Гидравлическая система Rexroth

Гидравлическая система оснащена гидравлической станцией Rexroth и шестерённым насосом внутреннего зацепления NBG-32L. Компоновка гидросистемы обеспечивает стабильную и надёжную работу оборудования при максимальном давлении до 25 МПа.

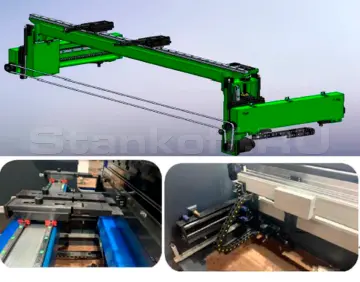

Задний упор

Листогибочный пресс оснащен задним упором, выполненным в виде прочной структуры, что обеспечивает оптимальную повторяемость и высокую точность позиционирования по осям.
Задний упор, управляемый ЧПУ, автоматически регулирует оси X (глубина), R (высота) и Z (боковое перемещение), чтобы всегда обеспечивать точное позиционирование вашего материала, что приводит к получению деталей более высокого качества.

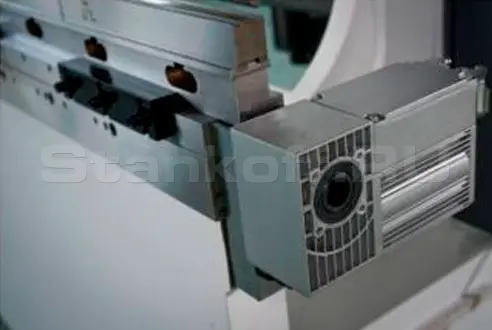

Электромеханическая система компенсации прогиба

Система позволяет компенсировать деформации заготовки во время гибки, тем самым поддерживая постоянный угол на всей длине гиба.

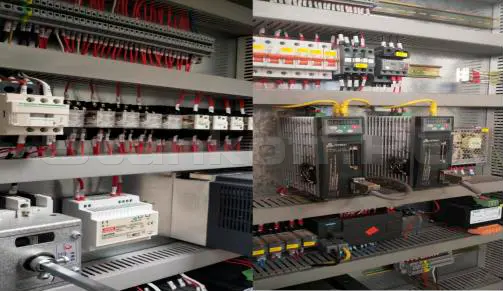

Электрические компоненты

Электрическая система станка построена на надежных компонентах Schneider Electric, DELIXI Electric и CHINT. Качественная коммутационная и управляющая аппаратура обеспечивает стабильную работу оборудования и надежную защиту электрических цепей.

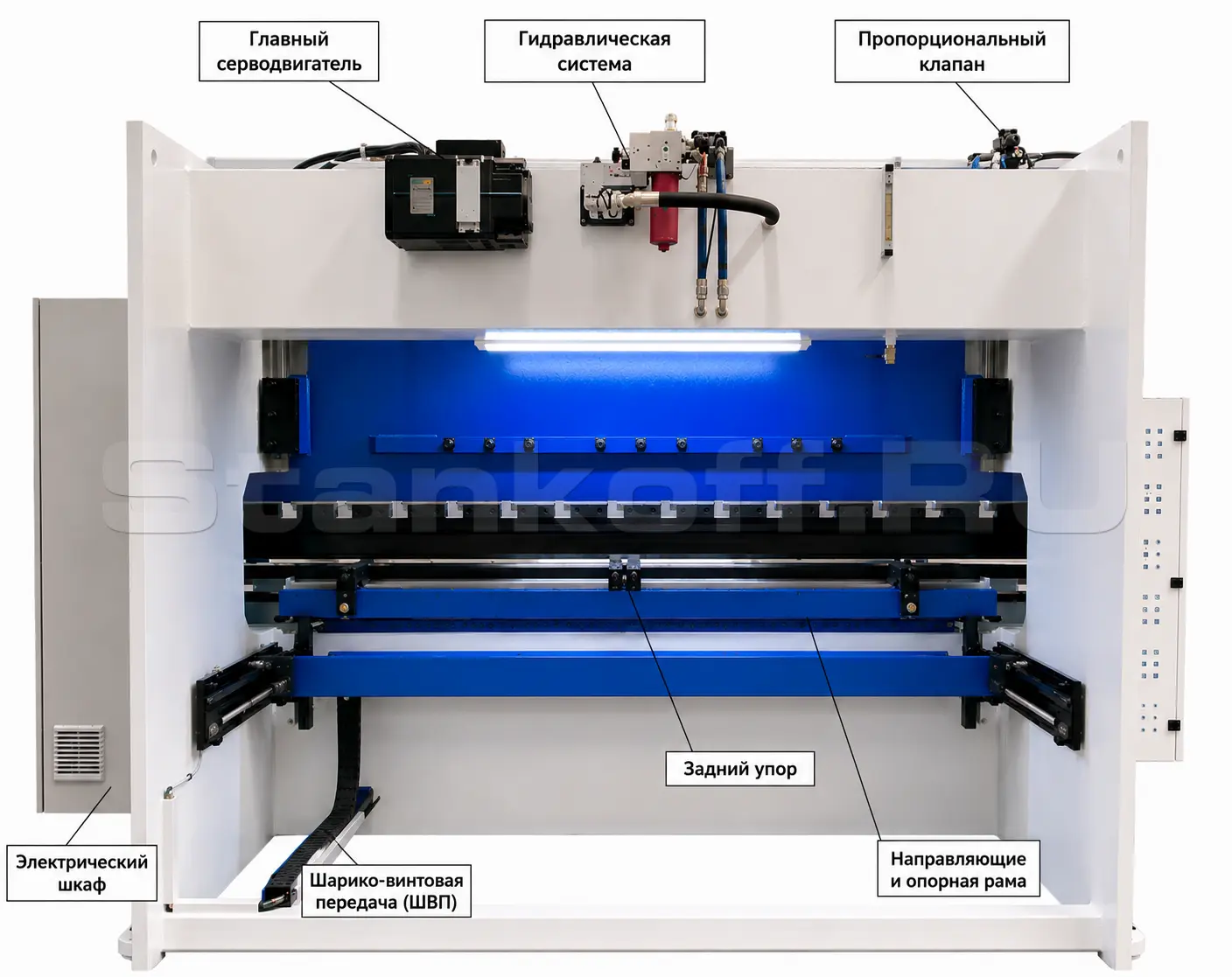

Конструкция станка

Характеристики

Усилие, тонн	160
Длина гиба, мм	4000
Расстояние между колоннами, мм	3196
Глубина зева, мм	370
Максимальное раскрытие, мм	480
Ход заднего упора (X), мм	530
Макс. ход по оси R, мм	160
Скорость подвода, мм/с	120
Макс. скорость перемещений по оси X, мм/с	300
Макс. скорость перемещений по оси R, мм/с	30
Управляемые оси ЧПУ	Y1+Y2+X+R+Z
Рабочая скорость, мм/с	20
Скорость возврата, мм/с	100
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	15
Рабочее давление, МПа	25
Габаритные параметры
Габаритные размеры станка, мм	4500 × 2000 × 2590
Вес, кг	10000; 11000

Калькулятор усилия гибки

Расчёт для станка WE67K-160/4000 4+1 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3196 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
